金属质感半自动手枪结构三维设计

　　在轻武器结构设计领域，这类半自动手枪的三维建模需要兼顾结构合理性、人机工程适配性与外观质感还原，建模过程中需要对每一个构件的配合间隙、运动行程做精准把控，避免出现结构干涉问题。从实际应用场景来看，这类手枪结构可用于影视道具制作、虚拟仿真训练系统搭建、枪械结构教学演示等场景，不同场景下对模型的细节精度要求存在差异，用于结构教学的模型需要完整还原内部击发、供弹、退壳机构的运动逻辑，用于影视渲染的模型则更侧重外观材质质感与光影表现效果。

　　从功能特性来看，这款带枪管的手枪采用套筒后坐式自动原理，枪管与套筒在击发后共同后坐一段距离，随后枪管通过铰链结构下沉完成开锁，套筒继续后坐完成抽壳、抛壳动作，同时压倒击锤待击，复进过程中完成推弹上膛与闭锁，整套动作循环的行程参数需要严格匹配实枪尺寸，否则会出现动作卡滞的仿真问题。握把部分采用木质贴片设计，建模时需要还原握把的贴合弧度，适配成年男性手掌的握持尺寸，握把片与金属握把框架的连接采用嵌入式定位销结构，安装时需要保证贴合面无凸起，避免握持时出现硌手问题。

　　设计思路上，首先需要确定全枪的核心尺寸边界，全枪长度控制在210mm左右，枪管长度120mm，瞄准基线长160mm，全枪高度130mm，握把厚度32mm，这些尺寸参数直接决定了枪械的握持手感与便携性。枪管部分采用多边形膛线结构，建模时需要还原膛线的导程与缠距，虽然渲染模型不需要做出内部膛线的高精度细节，但在结构教学版本的模型中，膛线参数是必不可少的部分，直接影响弹道仿真的准确性。套筒部分采用不锈钢材质，表面做拉丝处理，建模时需要还原套筒前后的防滑纹结构，防滑纹的间距1.5mm，深度0.3mm，保证手动拉动套筒时的摩擦力足够，不会出现打滑问题。

　　供弹结构采用单排单进弹匣，弹匣容弹量7发，建模时需要还原弹匣内部的托弹簧、托弹板结构，保证弹匣插入握把时的定位准确，弹匣卡笋的位置设置在扳机护圈后方，按压行程3mm，解锁力控制在25N左右，符合实际操作的力度需求。扳机部分采用弧形扳机设计，扳机行程5mm，扳机力控制在20N左右，双动击发时扳机力会提升至45N，这些参数都需要在建模时通过结构限位来体现，避免出现扳机行程过长或过短的问题。

　　安装边界方面，所有金属构件的配合公差控制在0.02mm以内，套筒与导轨的配合间隙0.05mm，保证套筒前后运动时顺畅无卡滞，复进簧的安装位置位于枪管下方，复进簧的预压力设置为80N，保证套筒后坐到位后有足够的力量完成复进动作。击针部分的突出量控制在1.2mm，保证击发时能够可靠撞击弹药底火，同时不会因为突出量过大导致击穿底火的问题。握把贴片的安装采用两个M3沉头螺丝固定，螺丝孔位深度4mm，安装后螺丝表面与握把贴片齐平，无凸起。

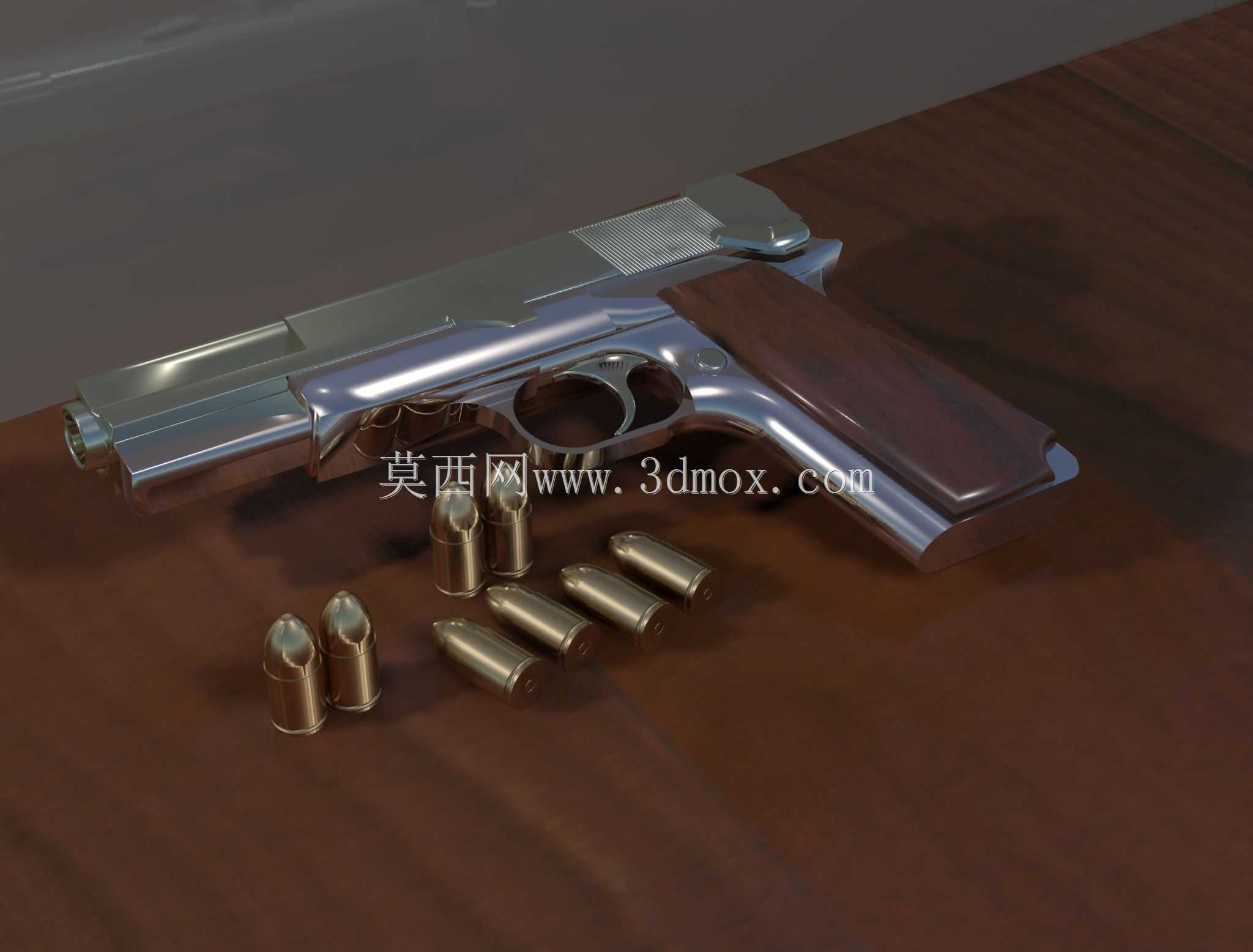

　　渲染表现上，金属部分采用高反射率的不锈钢材质，调整粗糙度参数至0.15，还原金属表面的拉丝质感，木质握把贴片采用胡桃木材质，纹理方向沿握把长度方向分布，粗糙度设置为0.4，还原木质材料的哑光质感。配套的弹药模型还原9mm帕拉贝鲁姆弹的外形尺寸，弹壳采用黄铜材质，弹头采用铜包铅结构，弹头圆弧半径4.5mm，弹壳长度19mm，整体弹药长度29.7mm，与弹匣内部的容弹空间尺寸匹配，不会出现装弹干涉问题。

　　在结构校验过程中，需要对全枪做运动仿真分析，模拟整个击发循环的动作过程，检查各个构件在运动极限位置是否存在干涉，比如套筒后坐到位时是否会撞击握把尾部，枪管下沉时是否会与弹匣顶部发生碰撞，抛壳挺的位置是否能够准确将弹壳从抛壳窗抛出，抛壳角度控制在30度左右，抛壳距离1.5m左右，符合实枪的抛壳特性。人机工程校验方面，需要将模型导入人机工程仿真软件，匹配第50百分位成年男性的手掌模型，检查握持时各个手指的位置是否合理，扳机指是否能够自然搭在扳机上，握把的虎口位置是否贴合手掌，长时间握持是否会出现疲劳问题。
