农用机械第三点悬挂拉杆结构

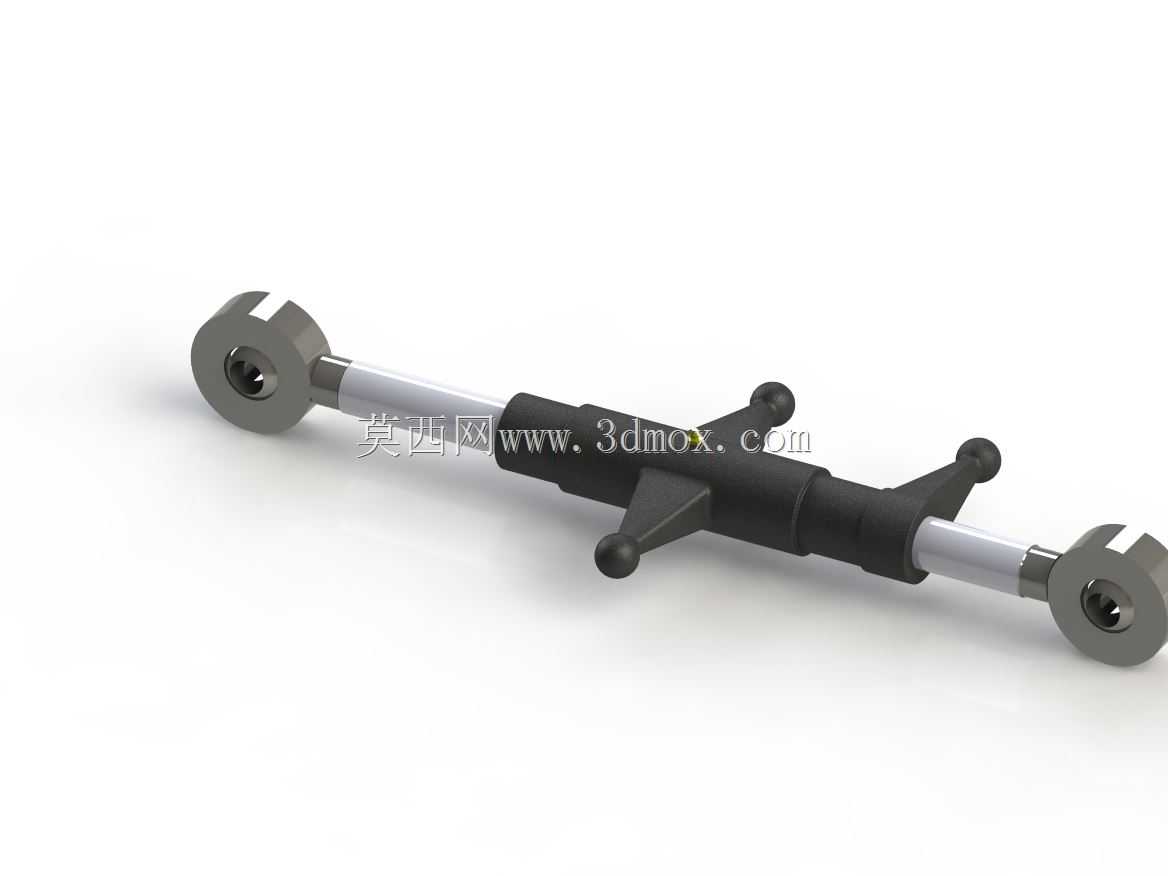

　　该构件主要应用于农用拖拉机后悬挂系统的第三点支撑连接场景，是三点悬挂机构里负责上支点定位、姿态调整的核心受力部件，区别于左右两个下拉杆的承重功能，这个上拉杆主要承担悬挂农具的俯仰角度调节、作业过程中的载荷缓冲以及不同农具挂接时的位置适配作用，在农机作业过程中，不管是带旋耕机、犁铧还是播种机，都需要通过这个拉杆的长度微调，来保证农具作业面和地面保持合适的夹角，避免出现作业深度不均、农具翘头或者啃地的情况。从结构设计来看，整个拉杆采用两端铰接耳环加中间调节套筒的组合形式，两端的耳环部分做了加厚的环形结构，内孔预留了销轴安装空间，孔位边缘做了倒角处理，方便销轴快速穿入，同时减少销轴装配时的刮蹭磨损，耳环和杆身的连接位置做了圆弧过渡，

　　避免应力集中导致的受力断裂，毕竟田间作业的时候载荷波动很大，遇到硬土块或者石块的时候，瞬时冲击载荷能达到额定载荷的数倍，过渡位置的应力释放设计直接决定了部件的使用寿命。中间的调节段采用了正反牙配合的结构，旋转中间的握持支架部分就可以同步调整两端杆身的伸出长度，不需要拆卸销轴就能完成长度微调，调节段外部的星形握持支架做了三个突出的握柄，表面做了防滑的圆弧凸起，操作人员戴劳保手套也能稳稳发力转动，不需要额外借助扳手就能完成常规的长度调整，遇到长时间使用螺纹卡滞的情况，用管钳夹住握柄也能轻松施力，不会出现打滑的问题。杆身部分采用了实心圆钢和外套管结合的形式，两端的螺纹杆做了调质处理，表面硬度控制在合适的范围，既保证螺纹的耐磨性，

　　又避免硬度过高导致的脆性断裂，中间的外套管采用了无缝钢管材质，壁厚足够承受轴向的拉压载荷，不会在大载荷下出现弯折变形。从安装边界来看，该款拉杆的总调节行程覆盖60毫米范围，最短安装距和最长安装距的差值刚好适配多数中型马力拖拉机的后悬挂挂接尺寸，两端耳环的内孔直径匹配通用的悬挂销轴尺寸，不需要额外加工衬套就能直接和拖拉机上悬挂点、农具上挂点配合安装，安装的时候只需要保证两端耳环的铰接方向和下拉杆的摆动方向一致，避免出现别卡的情况，作业过程中螺纹部分定期涂抹润滑脂，就能减少泥沙进入螺纹间隙导致的调节卡滞问题。在实际使用场景里，这个拉杆除了农用拖拉机的悬挂系统，也可以适配在一些需要长度微调的轴向支撑场景，比如小型设备的机架支撑、

　　工装夹具的位置调整，不过核心的应用场景还是农机三点悬挂的上拉杆位置，设计的时候充分考虑了田间作业的恶劣工况，所有外露的金属表面都做了防锈处理，避免泥水侵蚀导致的早期锈蚀，调节位置的螺纹间隙做了合理的控制，既不会因为间隙过大导致作业过程中晃动异响，也不会因为间隙过小进了泥沙就转不动。整个构件的受力路径非常清晰，作业过程中农具的俯仰载荷通过两端耳环传递到杆身，中间的调节段只承受轴向的拉压力，不承受径向的弯折力，所以设计的时候特意把中间握持支架的位置做了偏心避让，避免支架在杆身转动的时候和周边的悬挂部件发生干涉，三个握柄的长度也做了控制，转动的时候不会碰到拖拉机的后罩壳或者农具的连接架。很多用户在使用这类拉杆的时候容易忽略螺纹的露出长度，其实设计的时候已经在螺纹杆尾部做了限位标记，调整的时候保证两端螺纹的拧入深度不小于杆径的1.5倍，就能避免螺纹受力不足导致的滑牙问题，这也是实际田间作业里最常见的失效形式，多数都是因为调整的时候一端拧入深度太浅，大载荷下把螺纹拉脱。另外两端耳环的铰接位置预留了润滑脂注油空间，用户可以定期加注润滑脂，减少销轴和耳环内孔的磨损，毕竟铰接位置是持续摆动的，干磨的情况下用不了一个作业季就会磨出很大的间隙，导致农具作业的时候晃动，影响作业精度。
