便携式手提纤维复合收纳工具箱结构设计

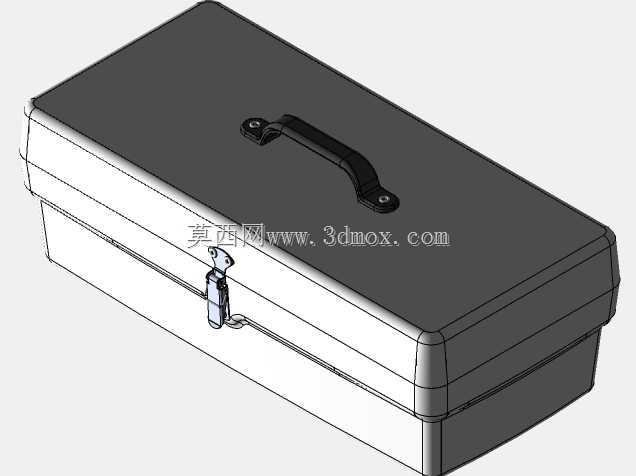

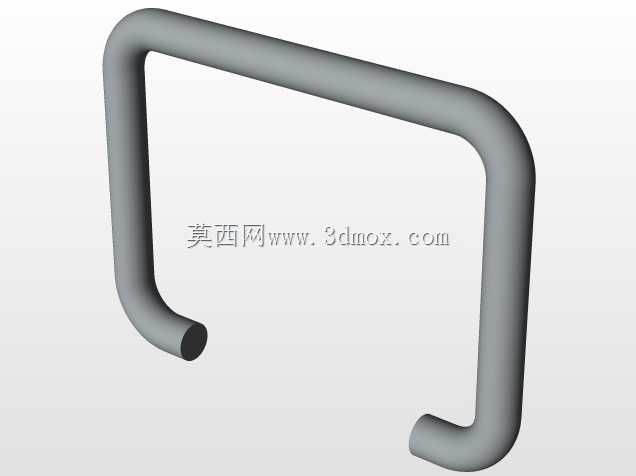

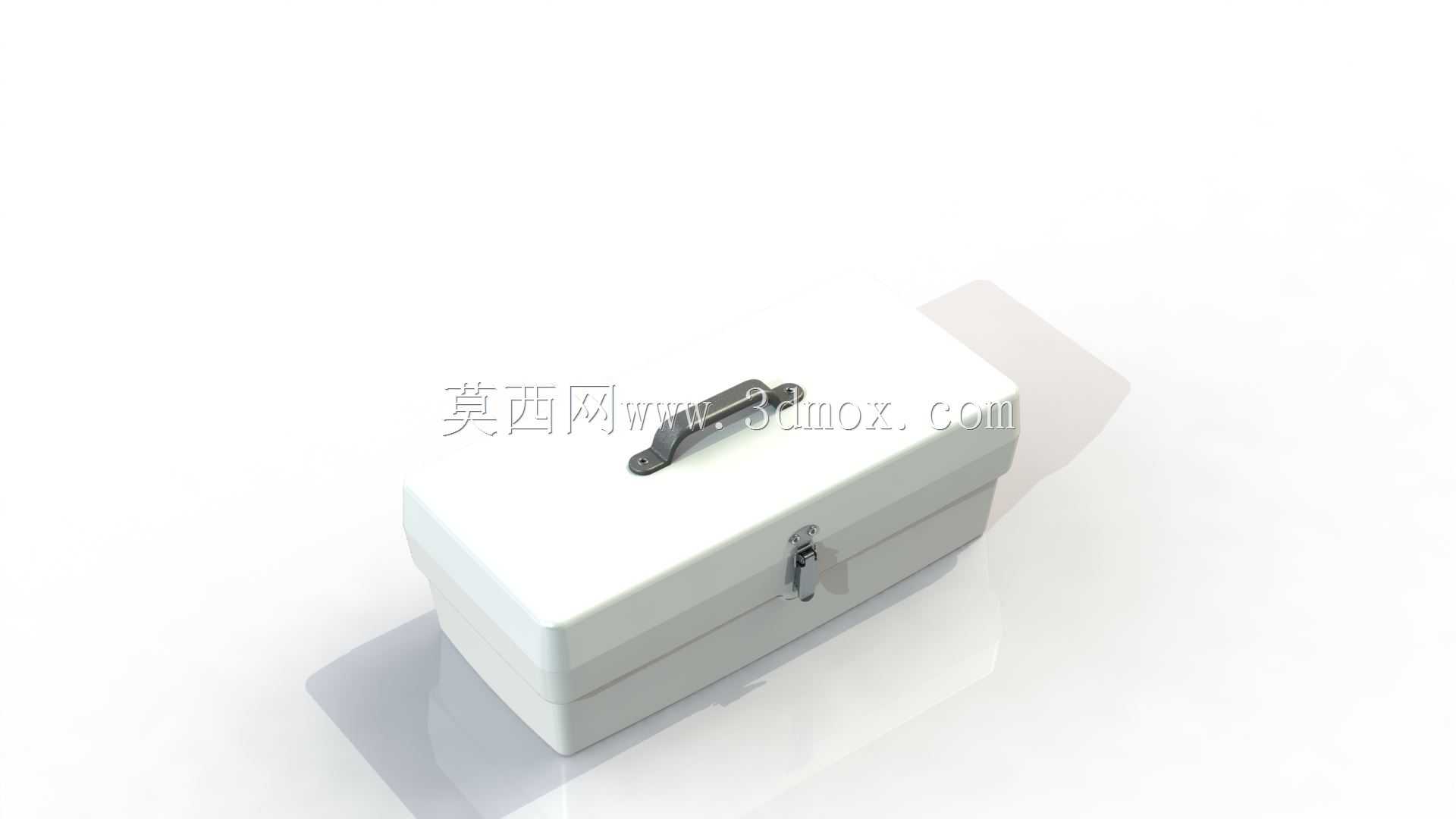

　　这款手提式收纳箱体的设计，最初是面向户外作业、设备维保场景下的零散工器具、小型精密配件存储需求开发，在现场运维、外出检修、实验室耗材转运等场景中，这类带锁扣的封闭收纳结构能有效避免内部存放的小零件、工器具在转运过程中散落、受潮或被磕碰损伤。从结构设计逻辑来看，箱体采用上下对合的分体式壳体结构，上盖与下壳的结合面做了一圈贴合止口，闭合后能形成相对密闭的存储腔，止口位置预留的间隙可以适配加装密封胶条，满足有防尘、防泼溅需求的使用场景，不需要额外做复杂的密封结构改造就能实现基础的防护能力。箱体顶部的提手采用内嵌式转轴安装结构，提手根部的转轴座直接与上盖壳体的加强筋位连为一体，避免了额外加装五金提手带来的装配间隙和松动风险，

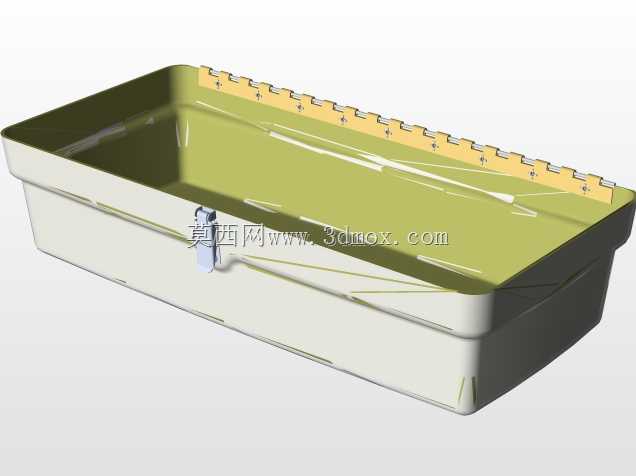

　　提手的握持弧度按照成年人手部抓握的人机尺寸做了圆弧过渡，长时间拎取也不会出现硌手的问题，提手放倒后可以完全贴合上盖表面，不会额外占用堆叠空间，方便多个箱体在仓储、转运过程中整齐码放。正面的锁扣采用弹簧搭扣结构，锁扣的基座分别固定在上盖和下壳的侧壁，扣合时通过弹簧的预紧力把上下壳体的止口面压紧，不需要额外加装锁具就能实现可靠闭合，锁扣的按压位置做了防滑凸纹，戴劳保手套操作也能顺利开合，锁扣的开合行程做了限位设计，避免开启角度过大导致弹簧出现塑性变形，延长锁扣的使用寿命。材质选用上，壳体采用纤维增强复合材料模压成型，相比传统的金属薄板焊接箱体，整体重量降低了40%以上，同时复合材料本身的抗冲击性能优异，从1.

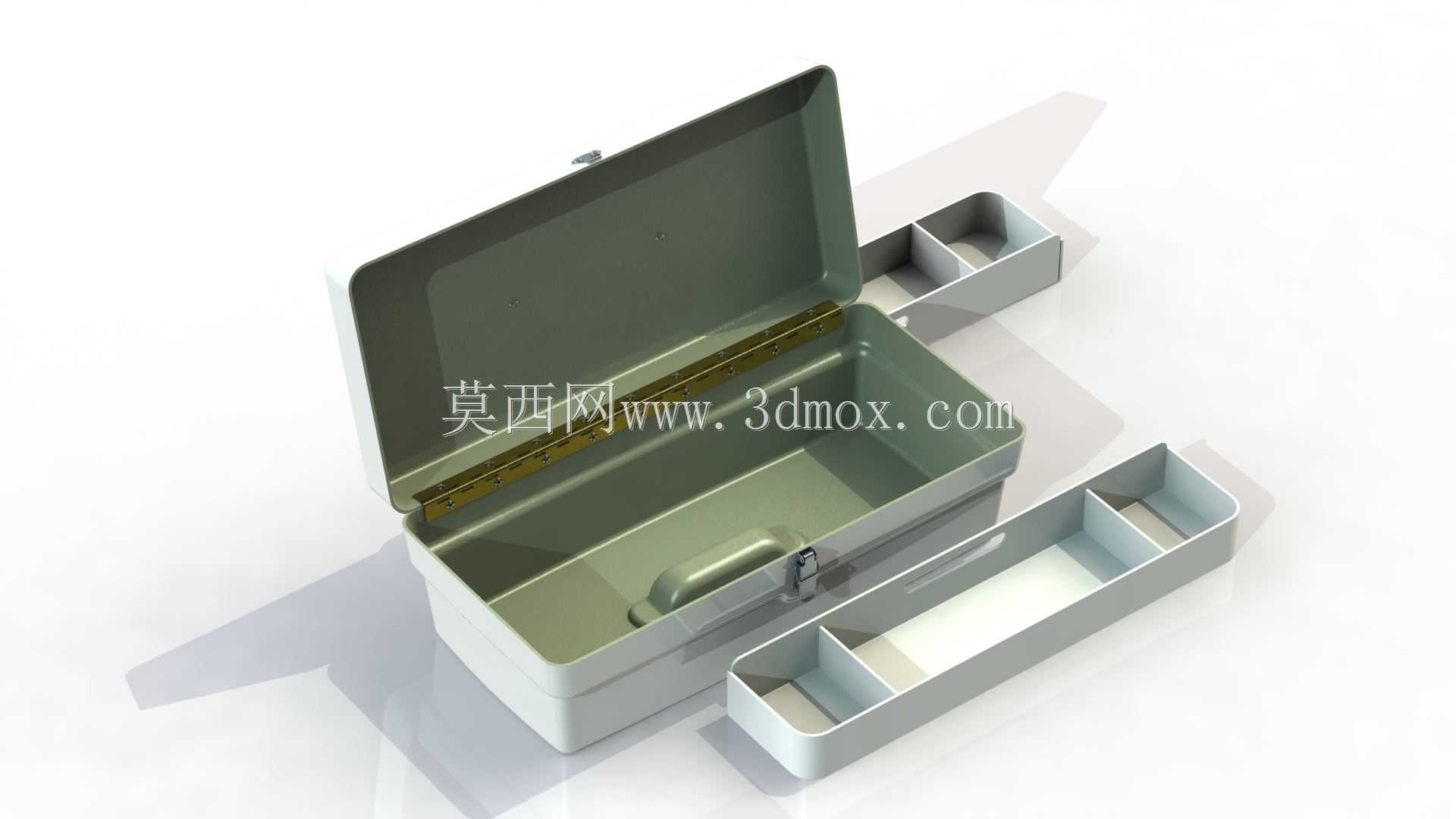

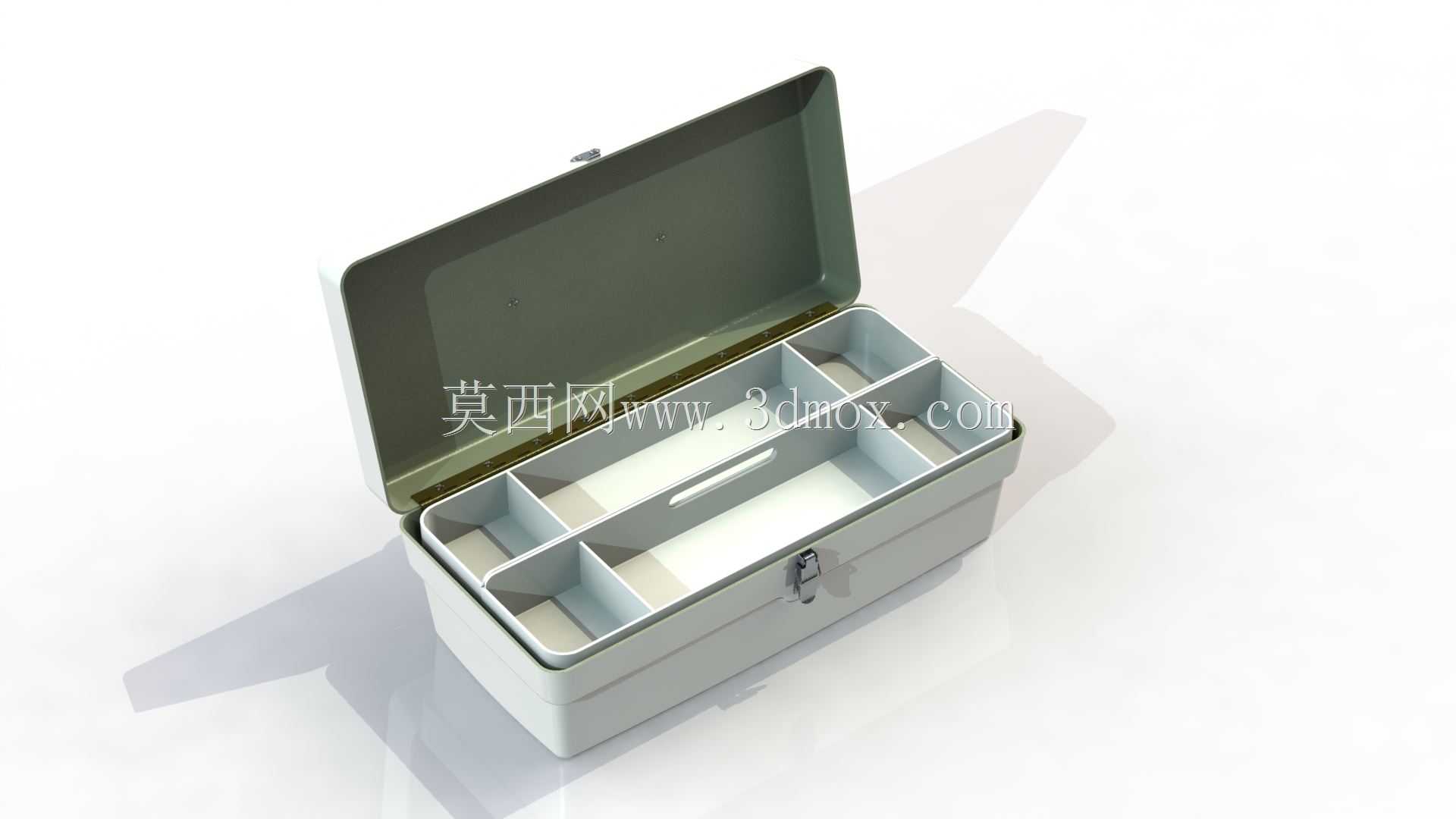

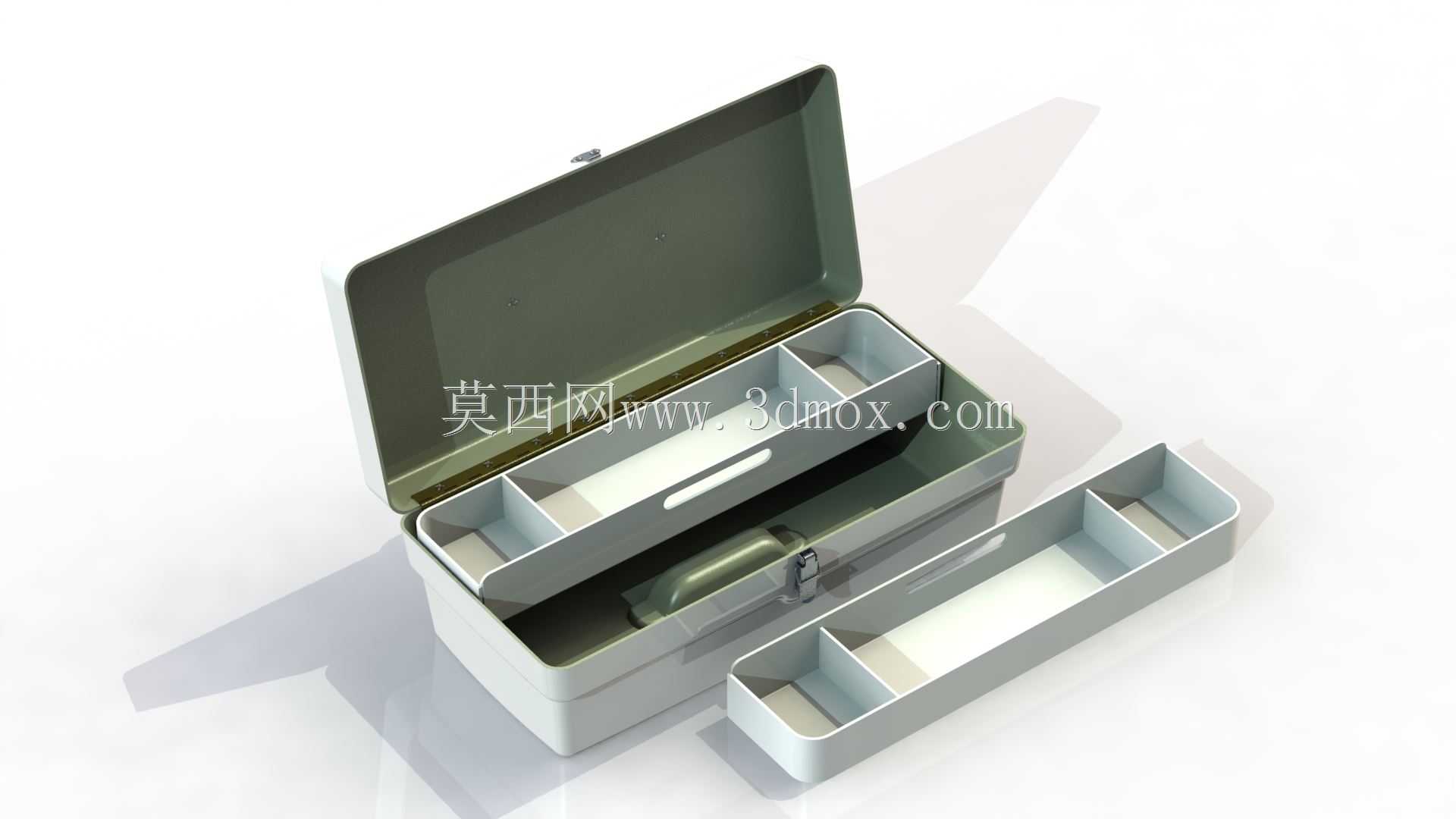

　　2米高度自由跌落至水泥地面也不会出现壳体开裂、变形的问题，表面不需要额外做喷漆、镀锌等防腐处理，在潮湿、有轻度腐蚀的作业环境下也不会出现锈蚀掉漆的问题，日常维护只需要擦拭表面即可。从尺寸边界来看，箱体的整体长宽高比例控制在3:2:1.2的区间，内部存储腔做了等壁厚设计，壁厚均匀控制在2.5mm，既保证了壳体的结构强度，也不会因为壁厚过大造成材料浪费、整体重量超标，内部可以根据存放物品的类型加装可拆分的格挡片，格挡片通过壳体侧壁预设的卡槽固定，不需要粘接或者螺丝固定，用户可以根据实际存放的工器具尺寸灵活调整格挡间距，适配不同尺寸的零件、工具存储需求。在安装与适配性上，箱体底部做了四个凸起的垫脚，垫脚位置与上盖表面的提手凹陷位置对应，

　　多个箱体堆叠时，下方箱体的垫脚可以嵌入上方箱体底部的定位凹槽内，堆叠高度达到5层也不会出现滑移、倾倒的问题，垫脚采用耐磨的硬质复合材料，长期放置在粗糙地面也不会出现过度磨损。设计过程中针对箱体的受力情况做了结构优化，在提手安装位、锁扣固定位、箱体棱边位置都做了加强筋结构，加强筋的厚度控制在壳体壁厚的0.6倍，避免厚壁位置出现缩痕、成型缺陷，同时把集中受力点的载荷分散到整个壳体表面，装满额定重量的物品拎取时，壳体侧壁的变形量控制在1mm以内，不会出现壳体弯折、锁扣脱开的问题。这类箱体除了存放工器具之外，也可以用来存放检测仪器、急救耗材、电子配件等对防护有一定要求的物品，结构上没有多余的复杂零件，整体装配只需要把提手转轴、锁扣弹簧卡入对应位置即可，装配工序简单，适合批量模压生产，后期维护过程中如果锁扣、提手出现损坏，也可以直接更换对应配件，不需要整体报废箱体，降低了全生命周期的使用成本。
