浴室玻璃刮水清洁工具结构设计

　　这款清洁工具主要面向卫浴场景的玻璃、瓷砖表面清洁作业，也可拓展用于落地窗、汽车玻璃等平整硬质表面的水渍、浮尘清理，替代传统抹布反复擦拭的低效作业模式，单次刮动即可带走表面附着的液态污渍，减少清洁过程中的水渍残留与二次污染。

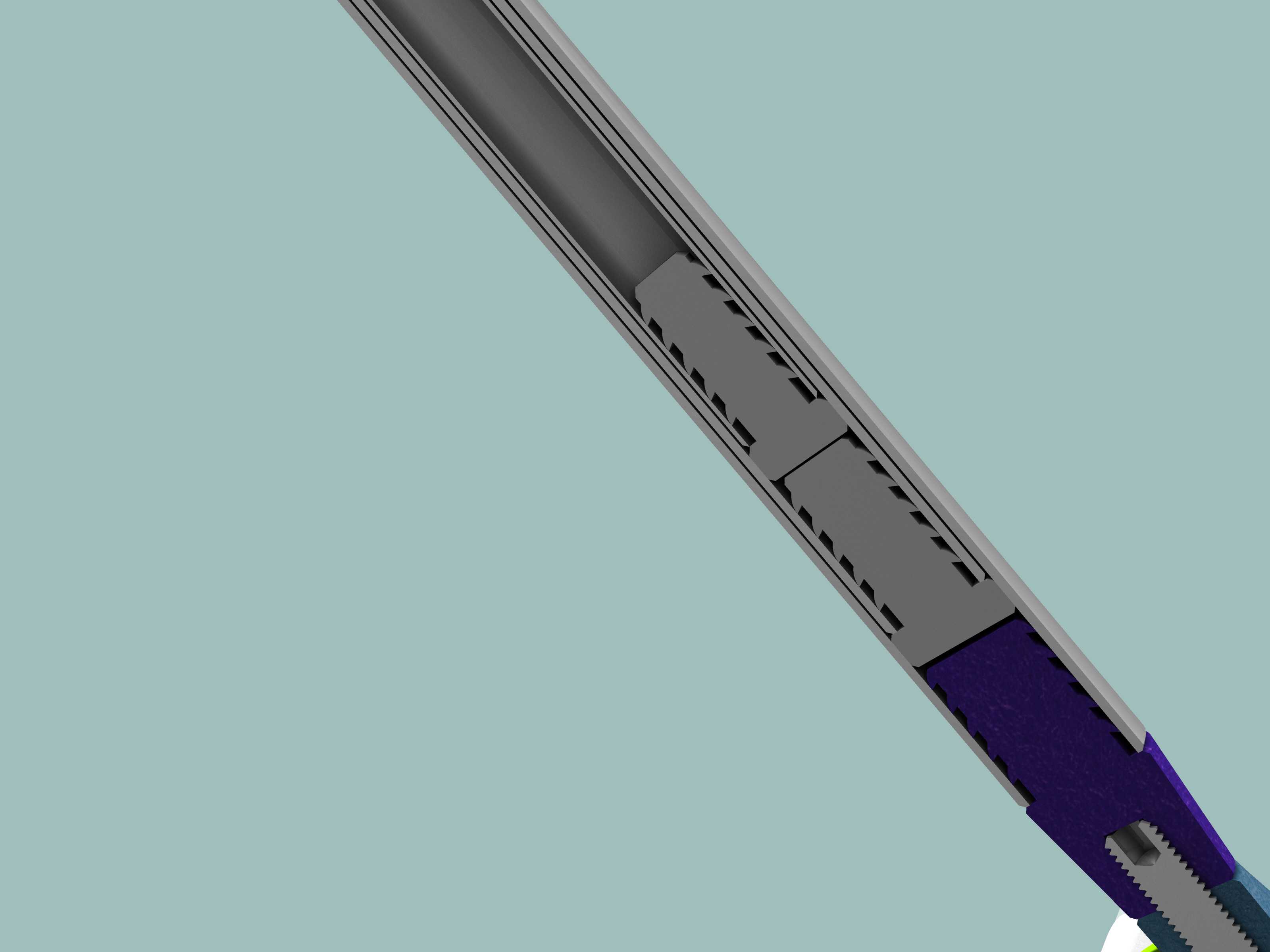

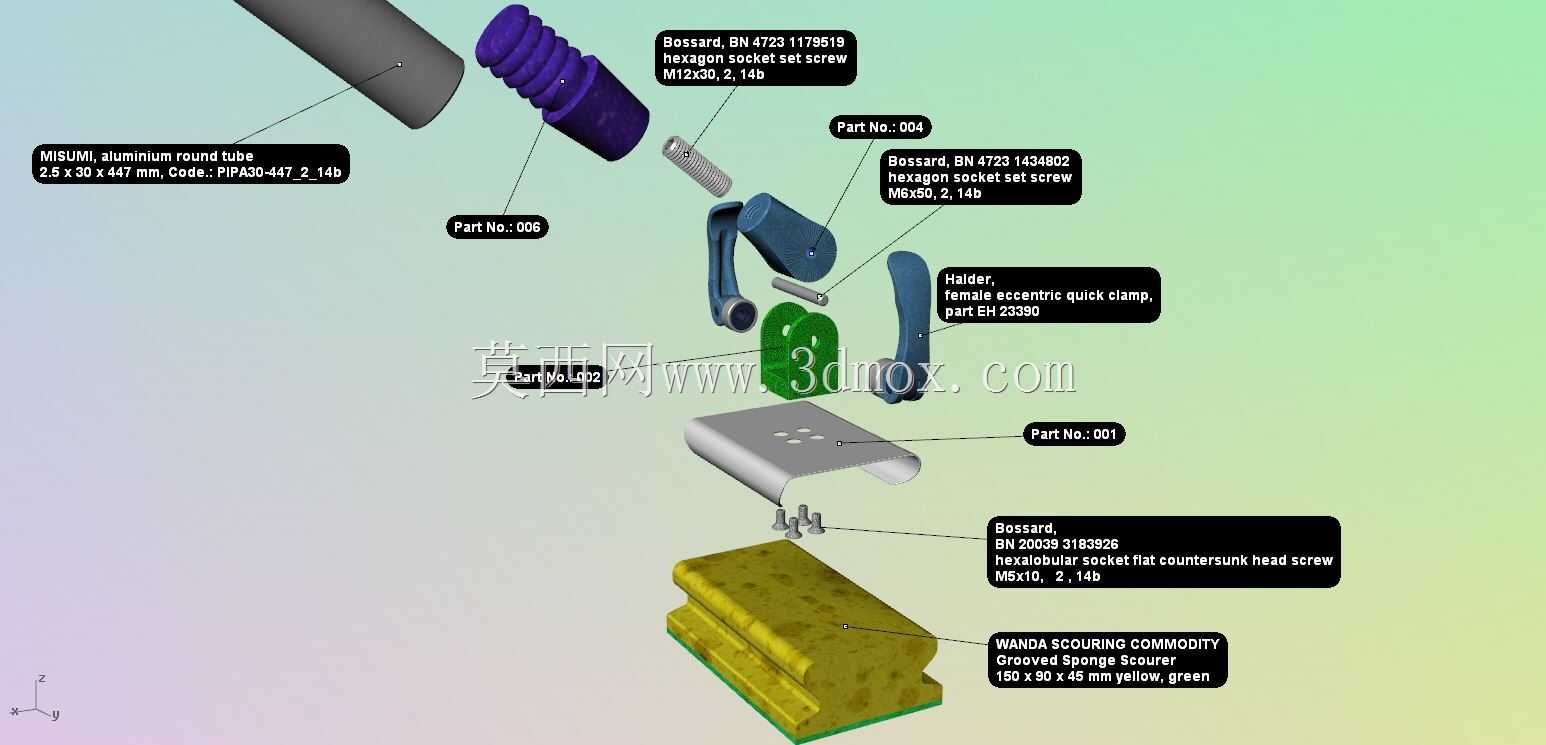

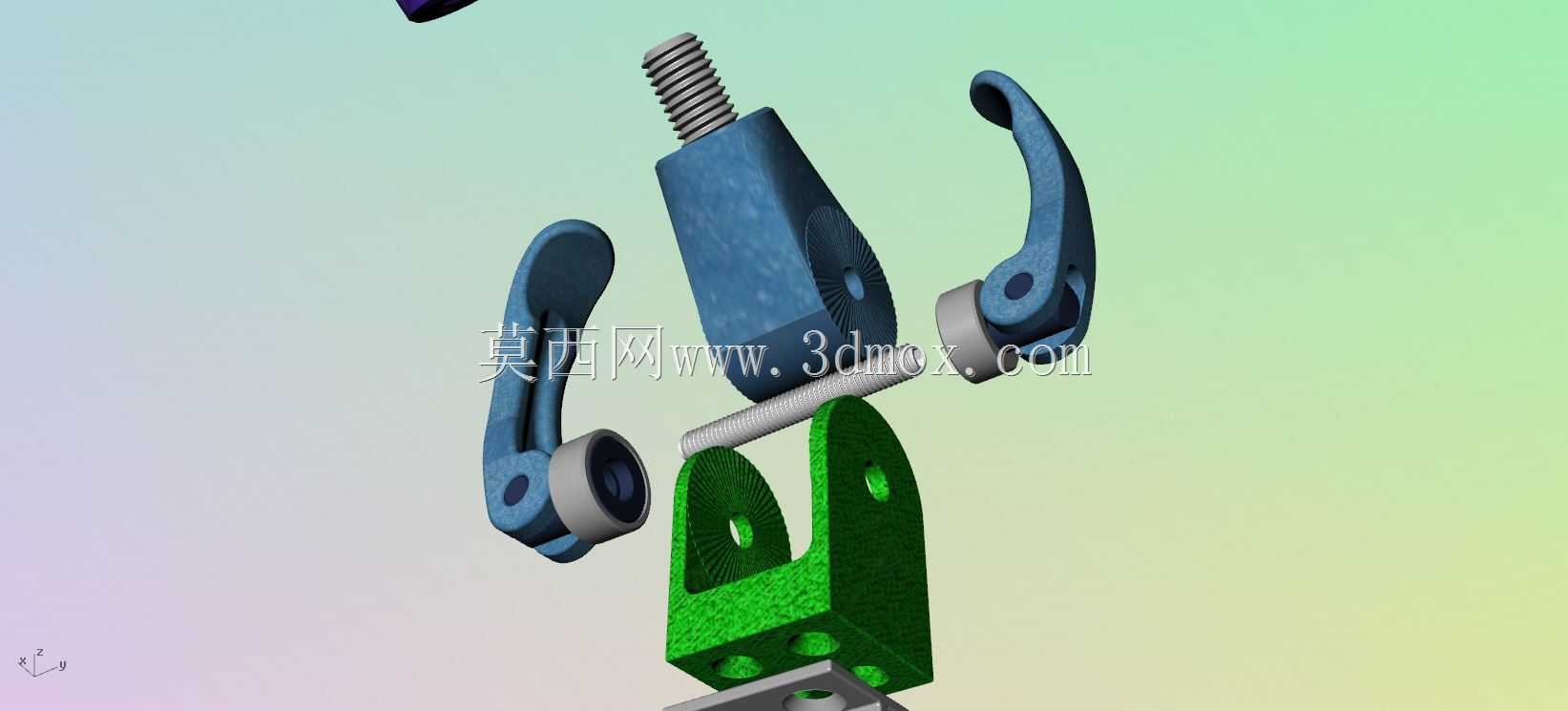

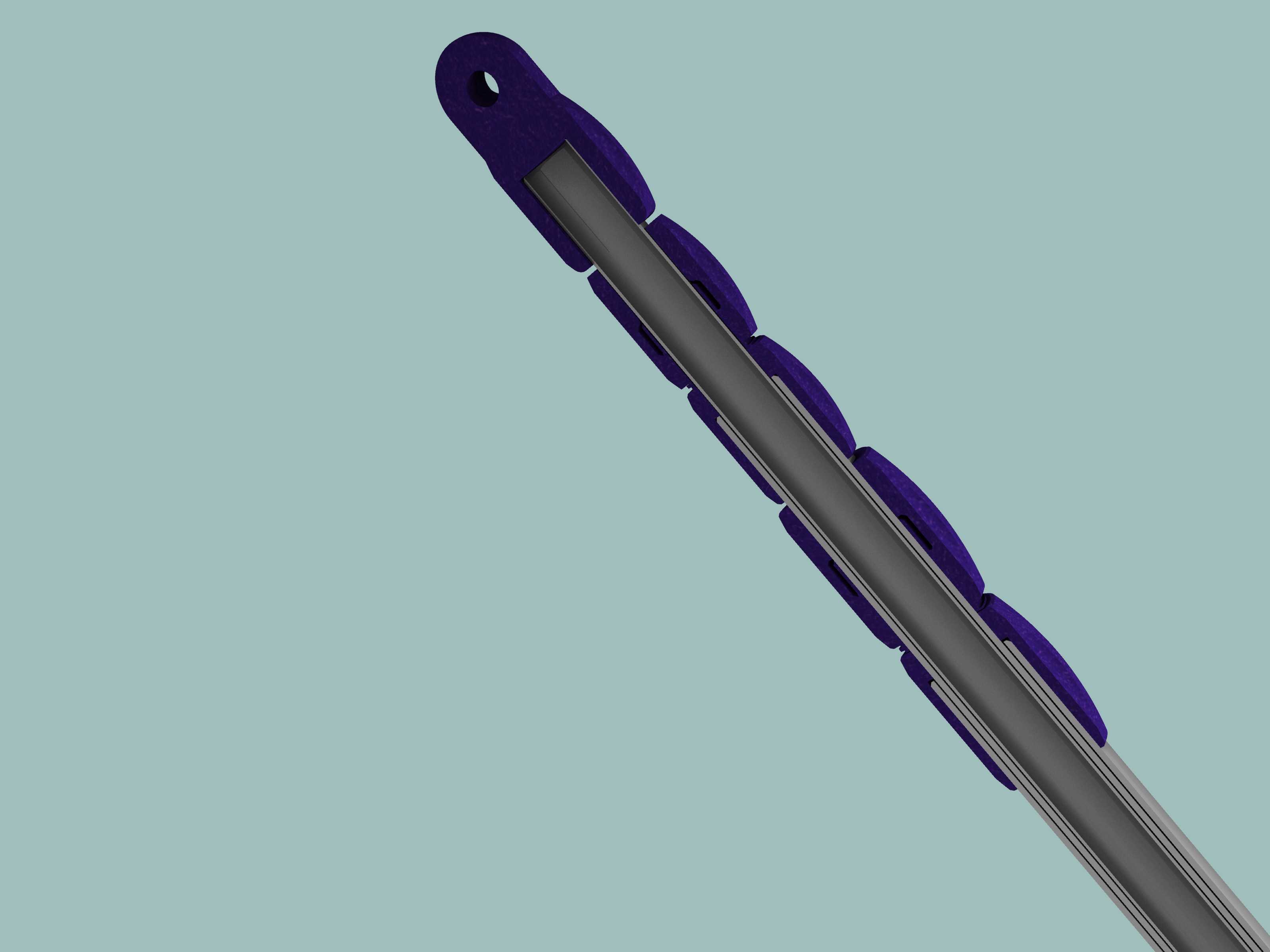

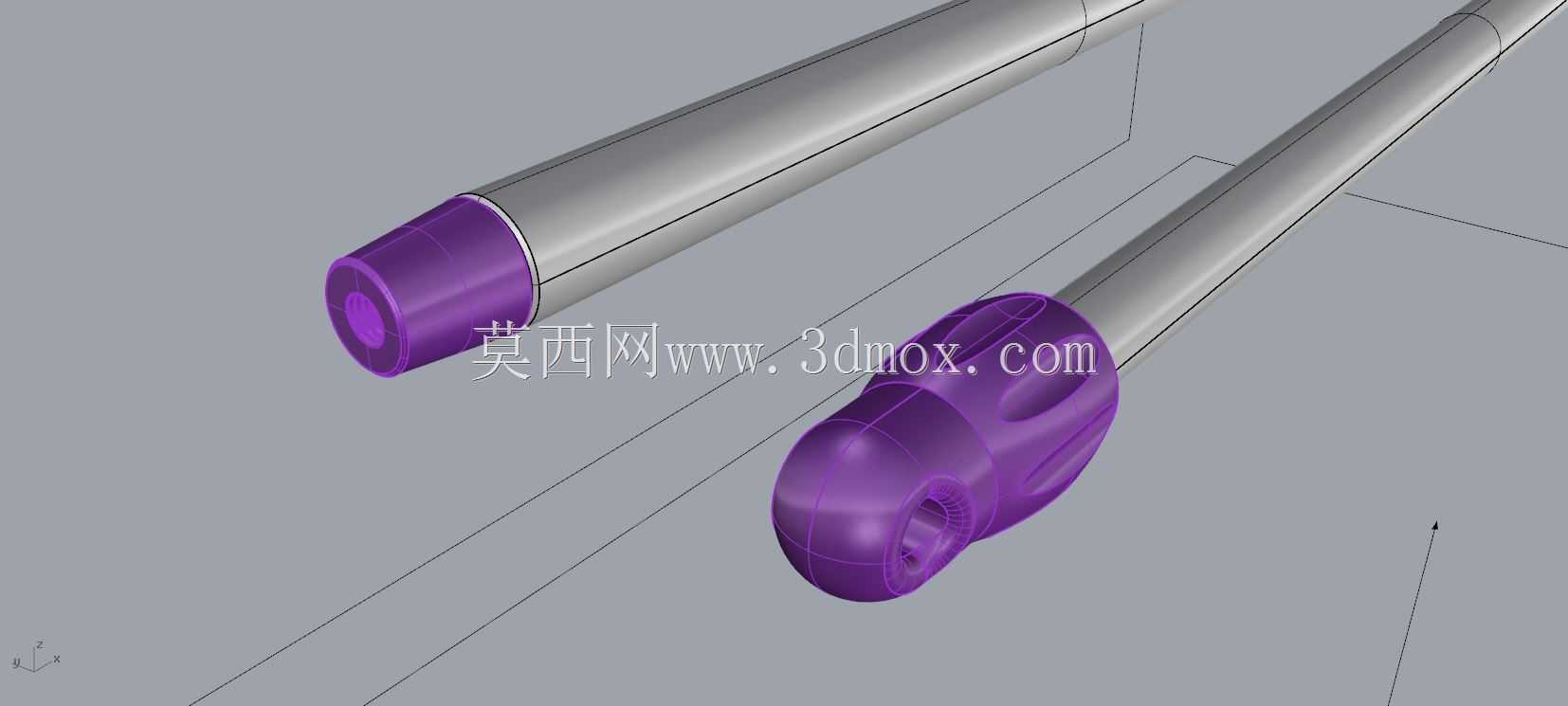

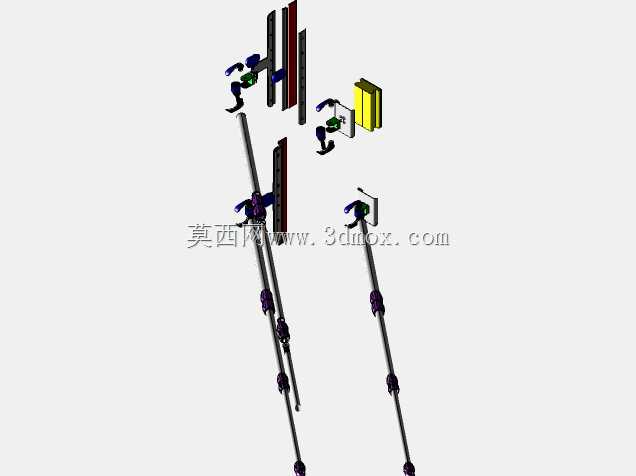

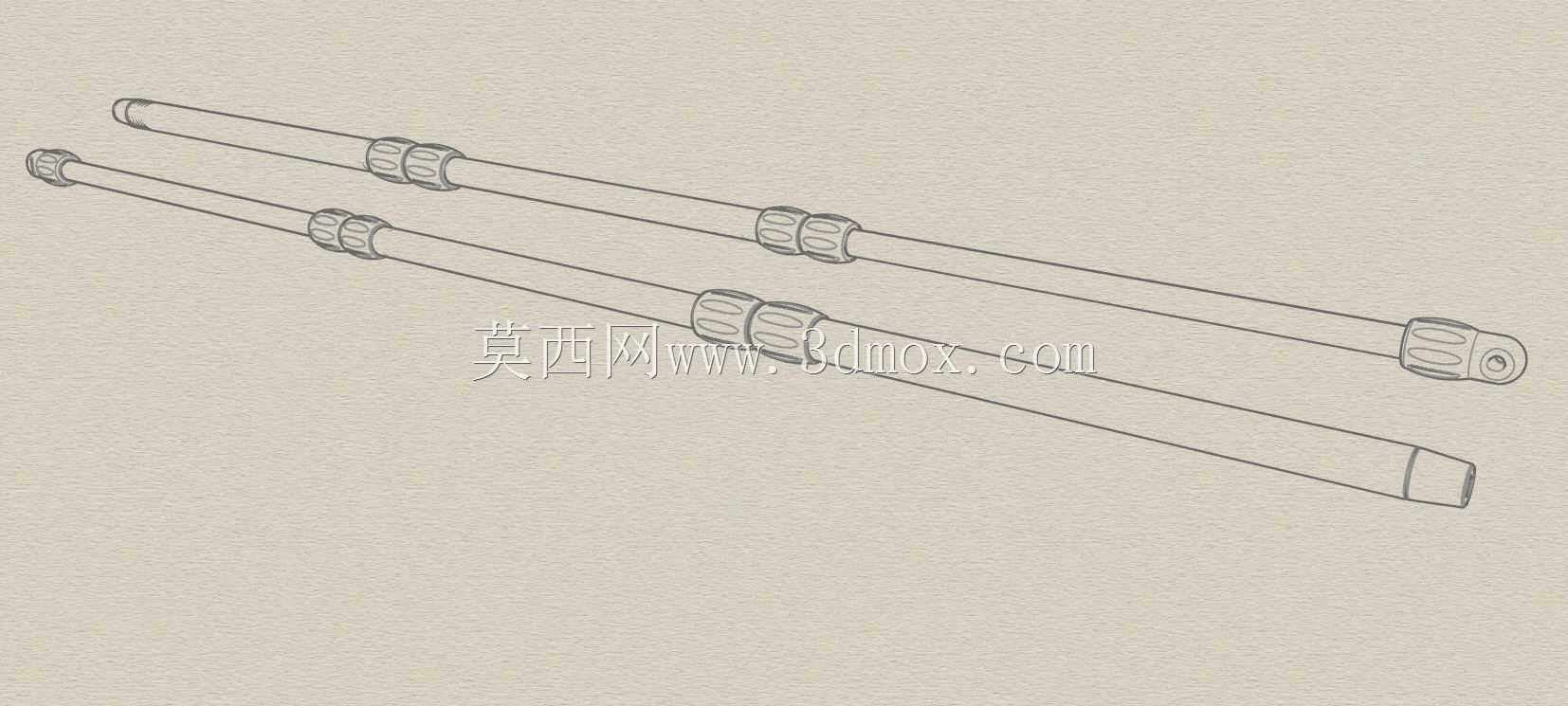

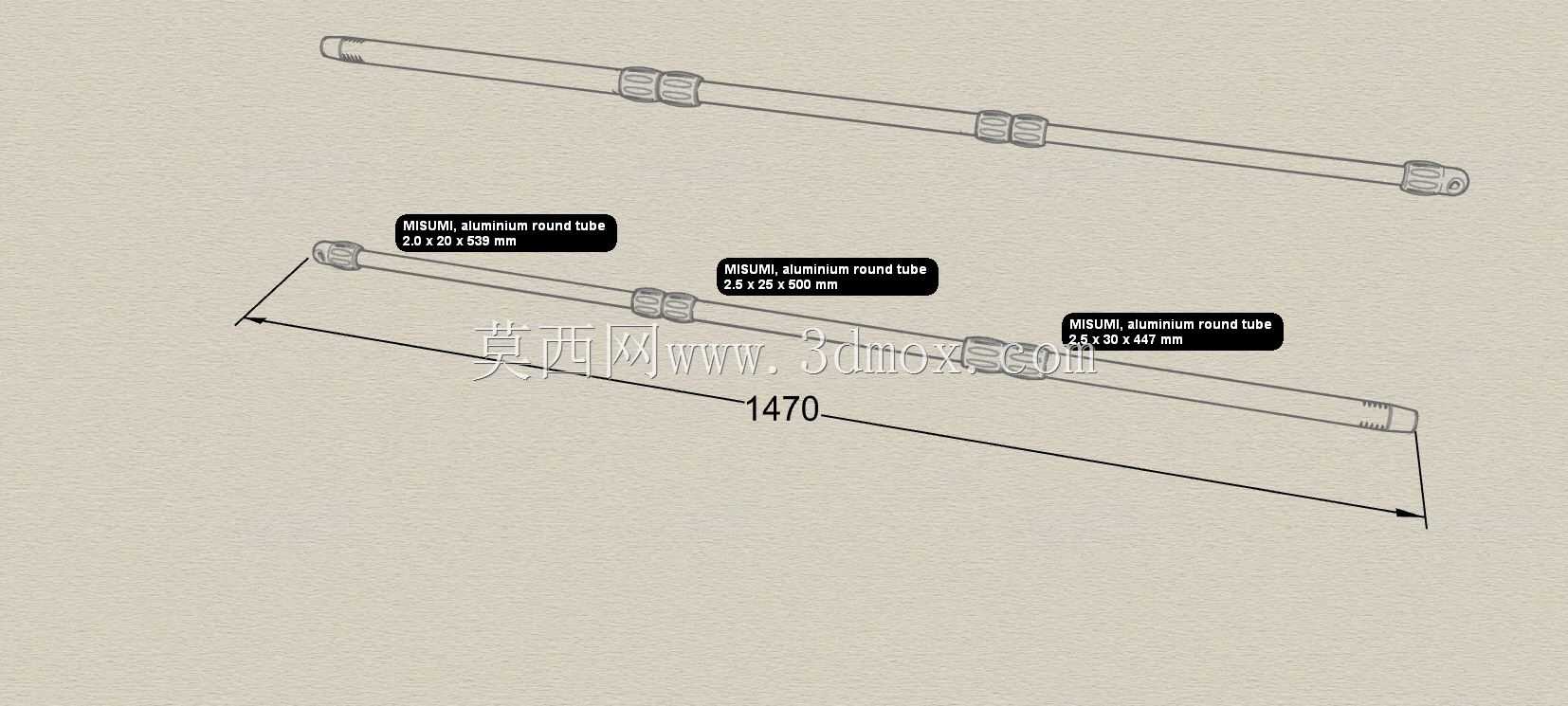

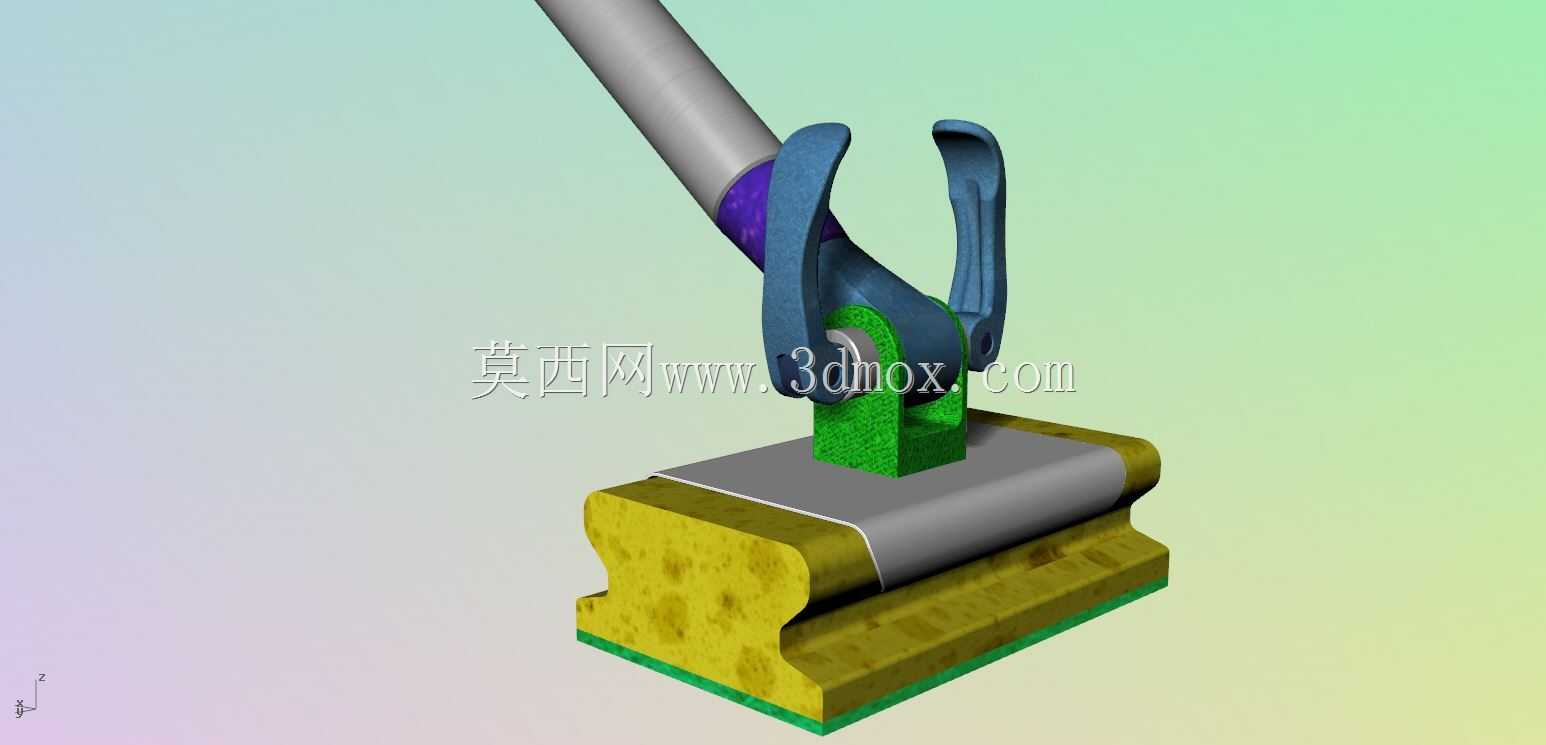

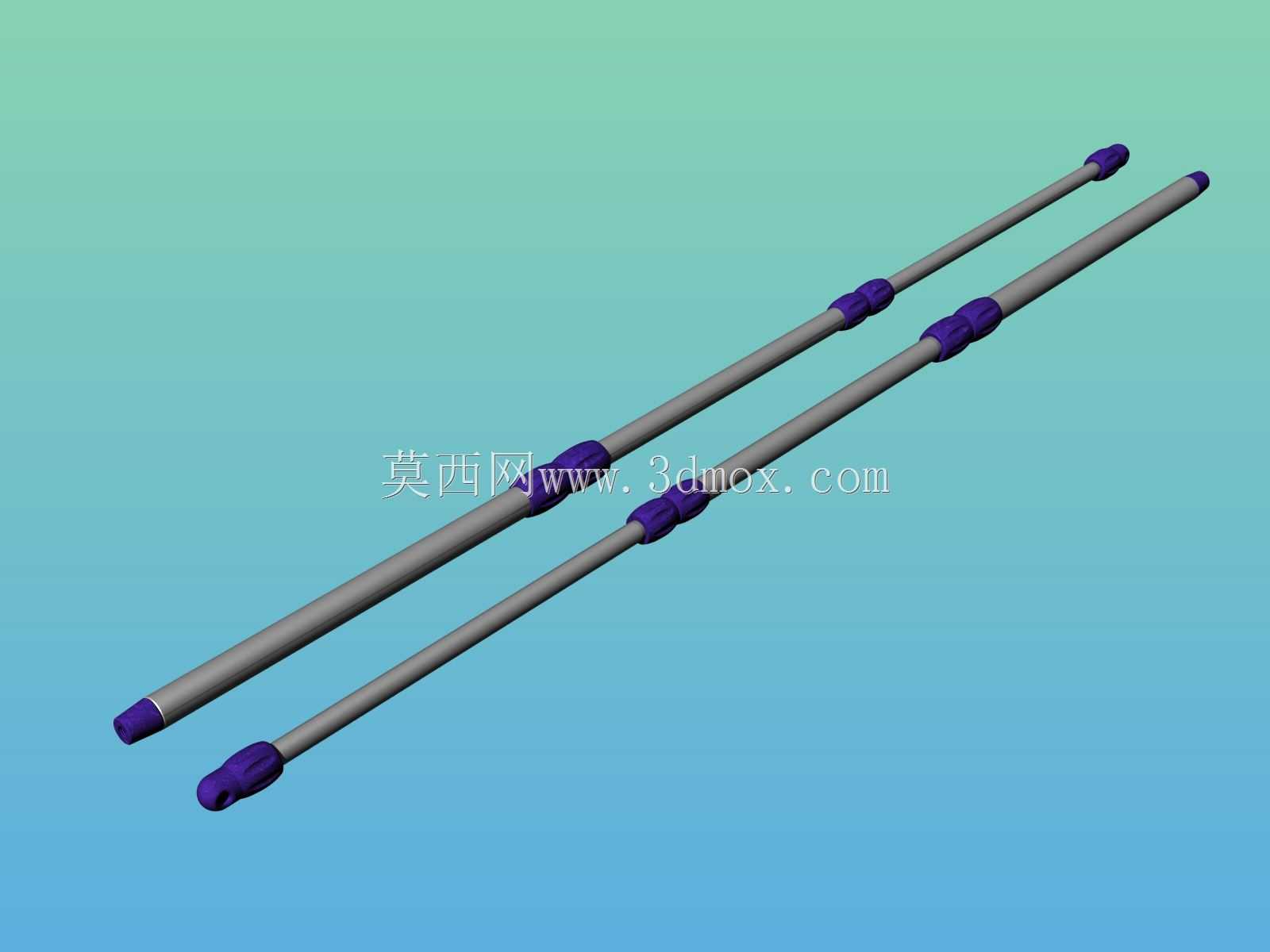

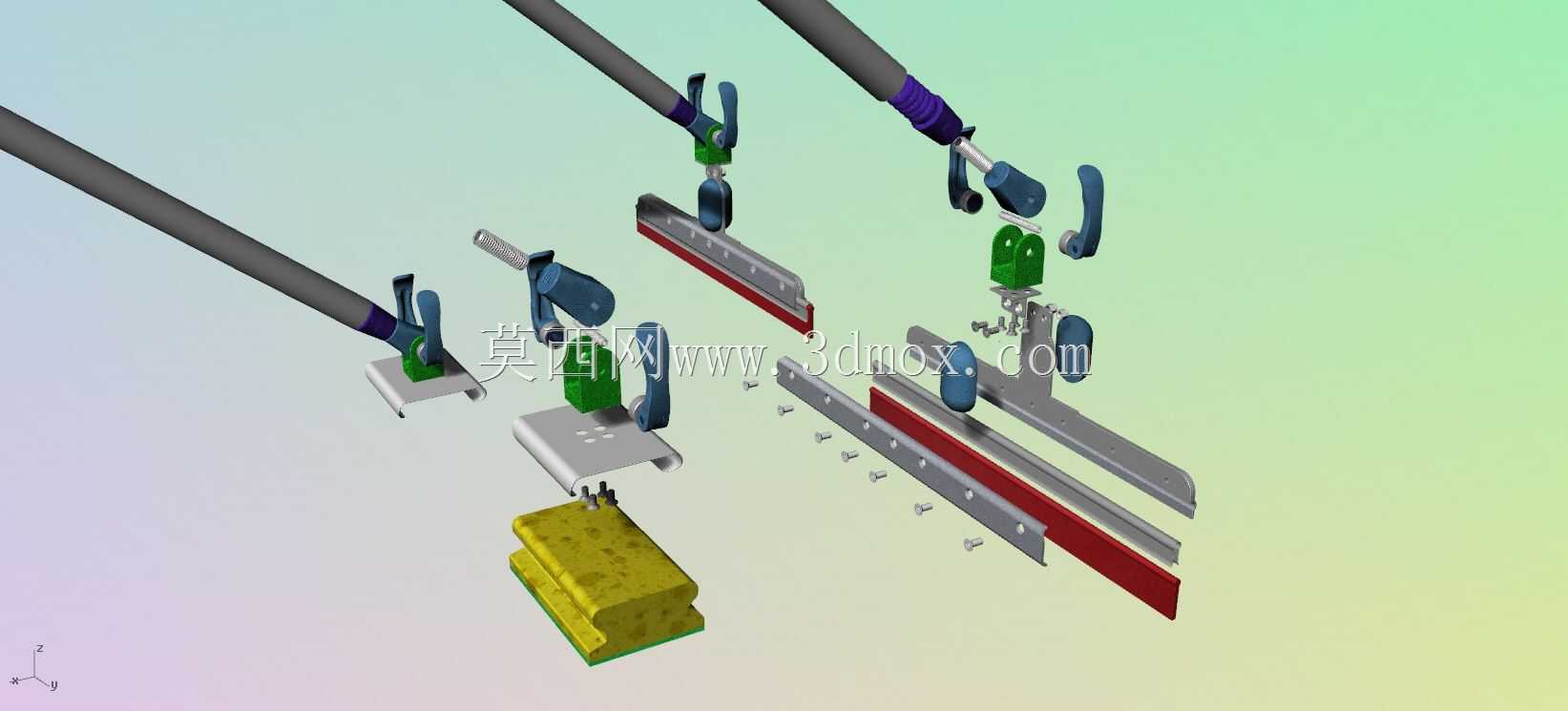

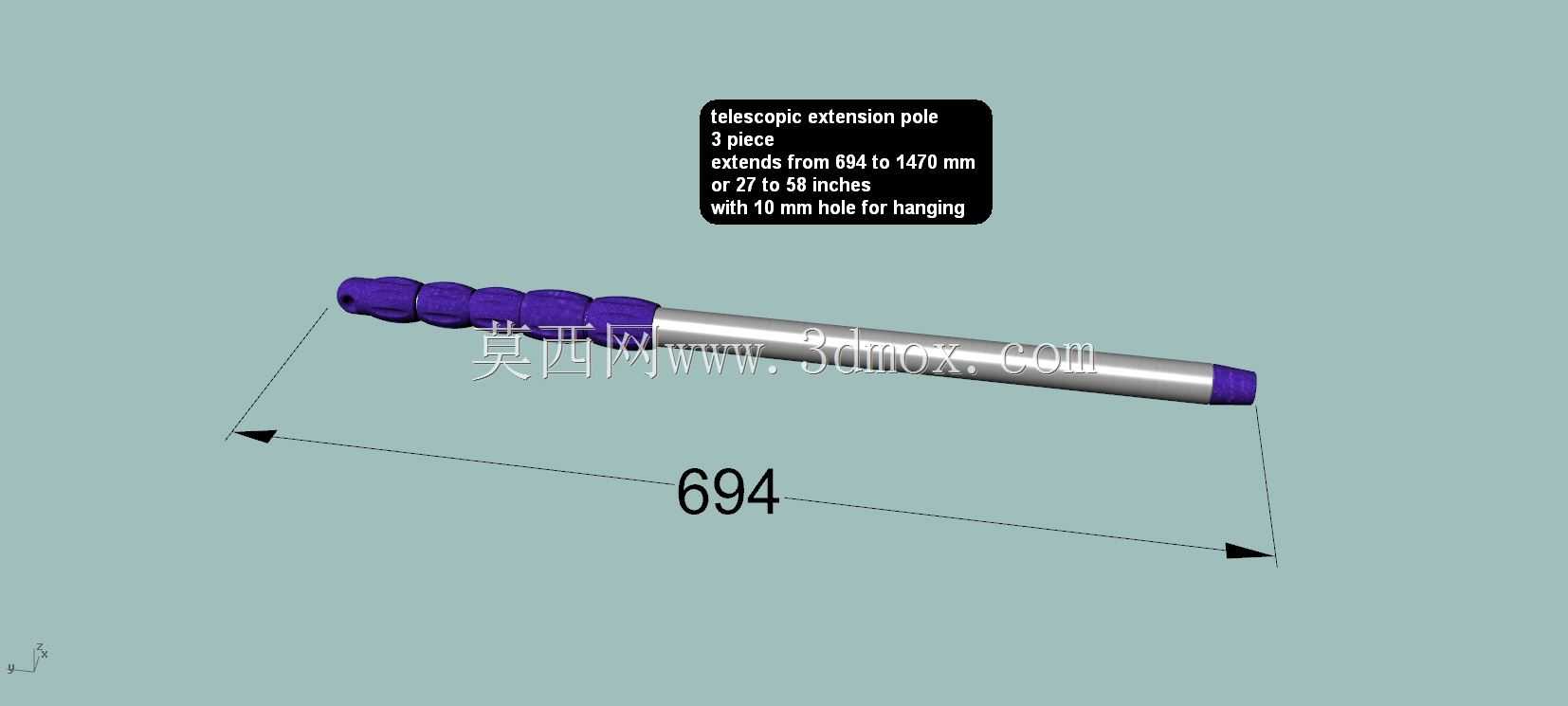

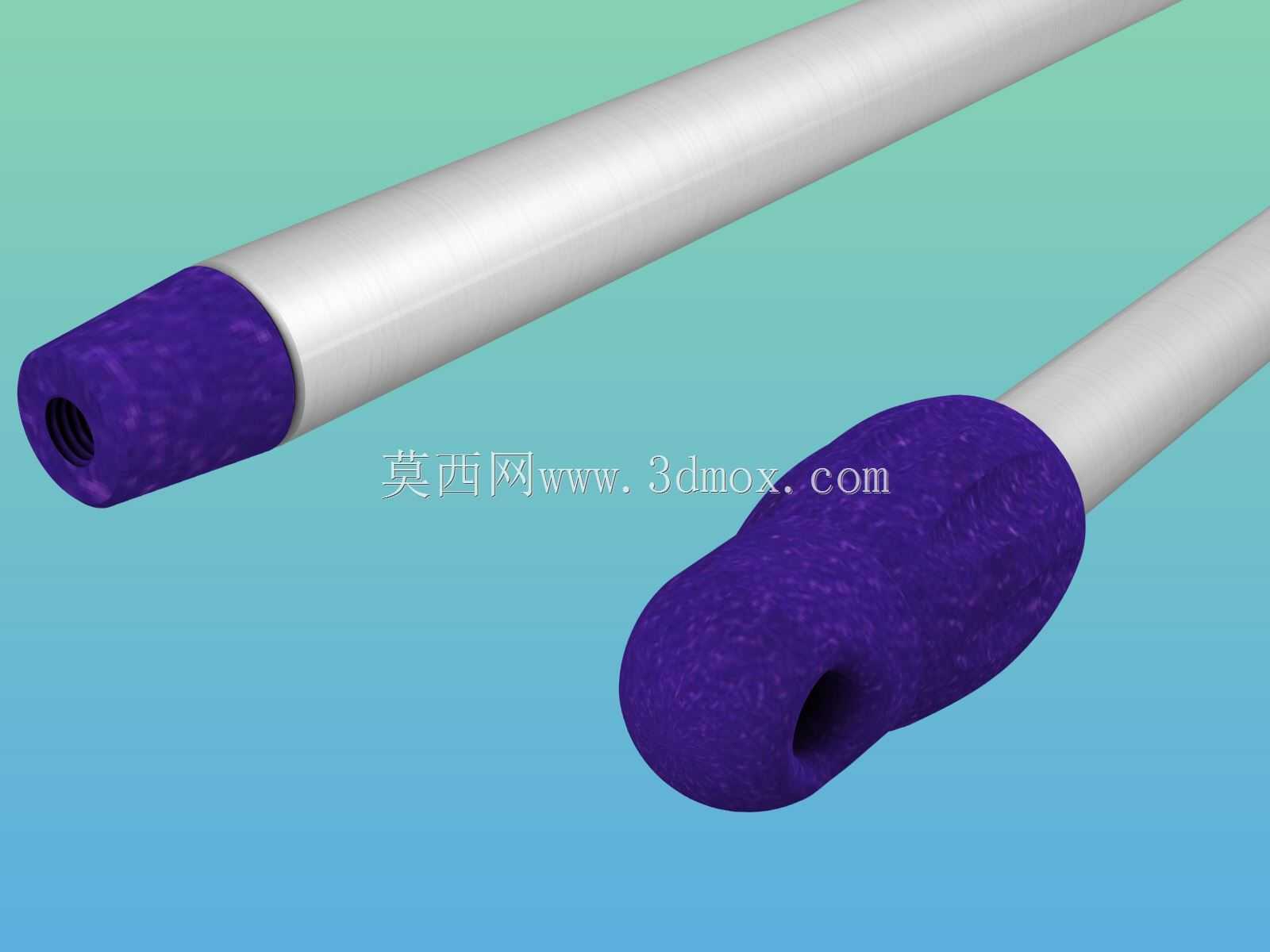

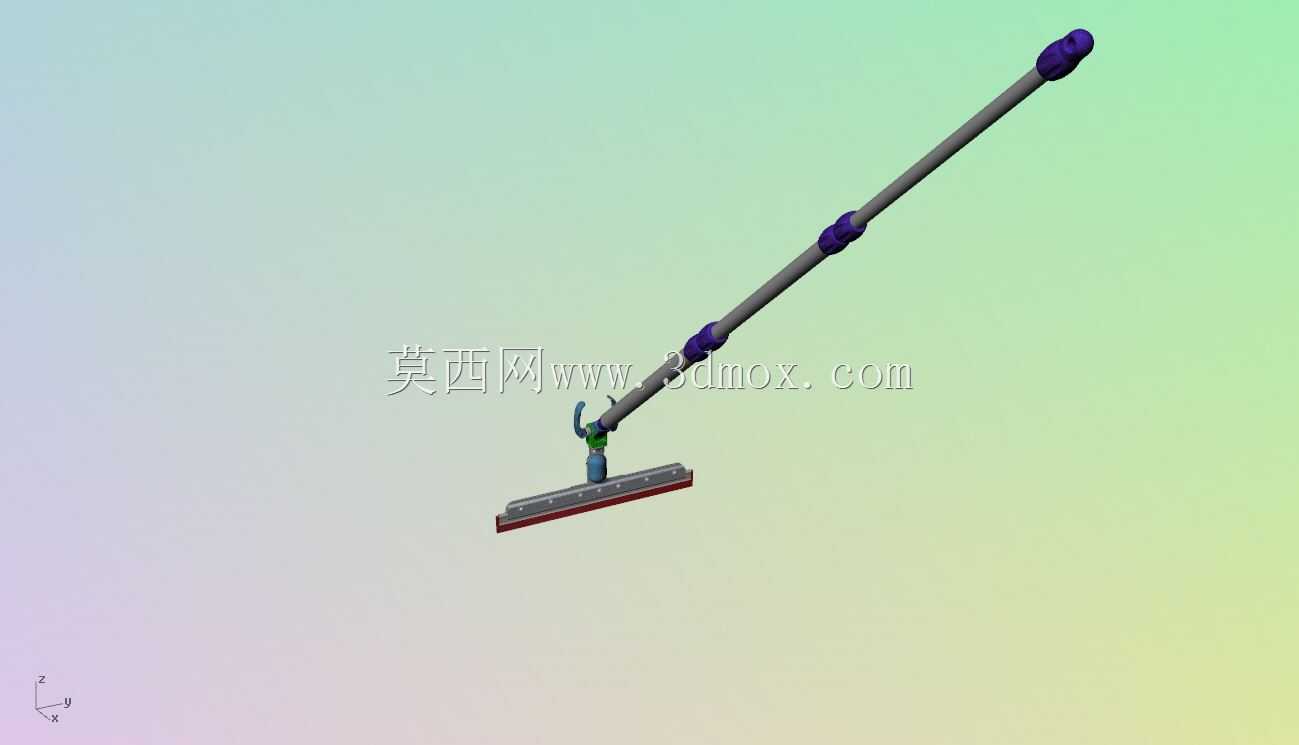

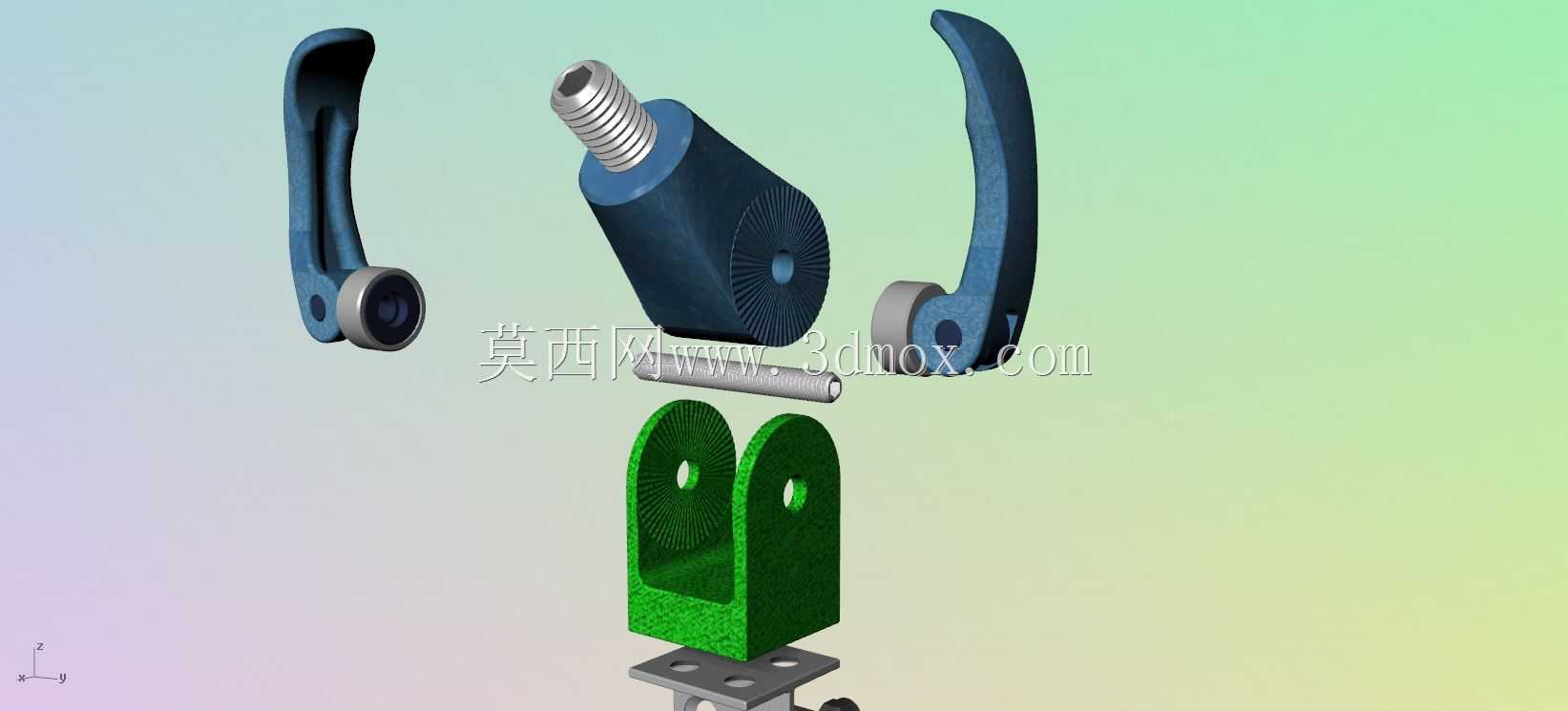

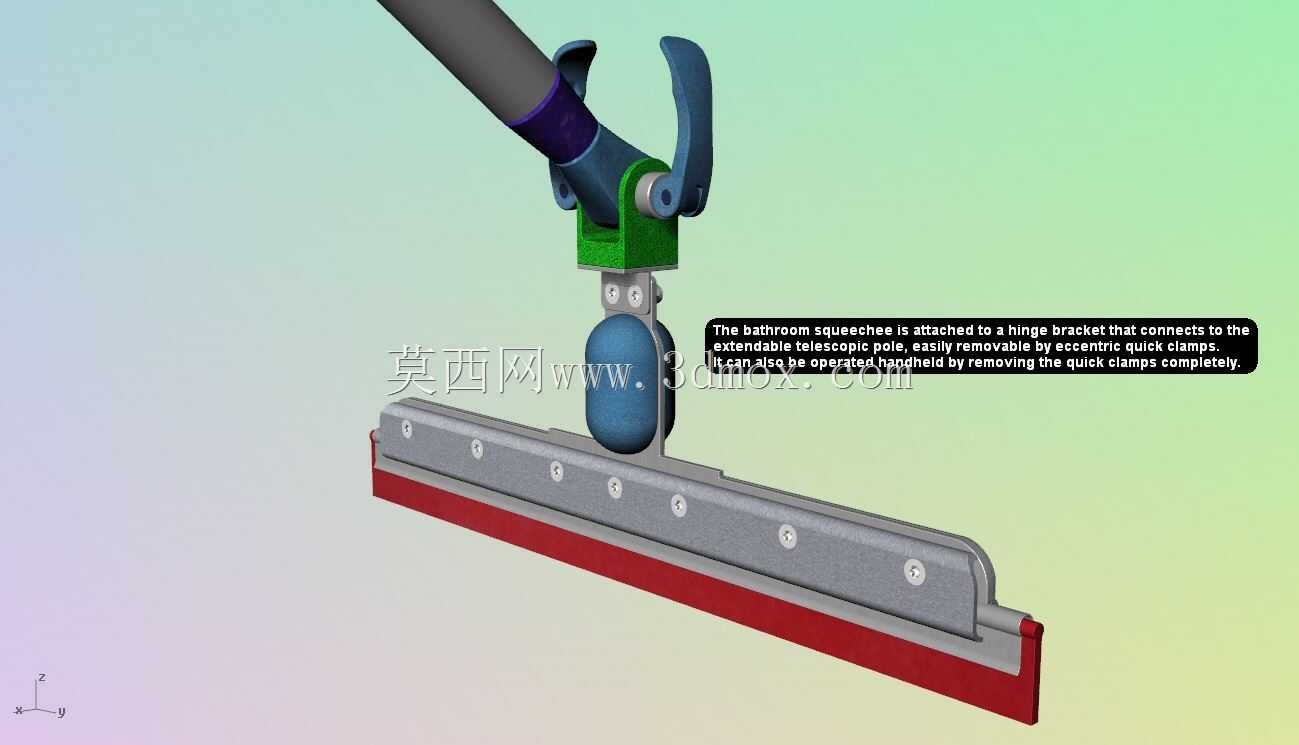

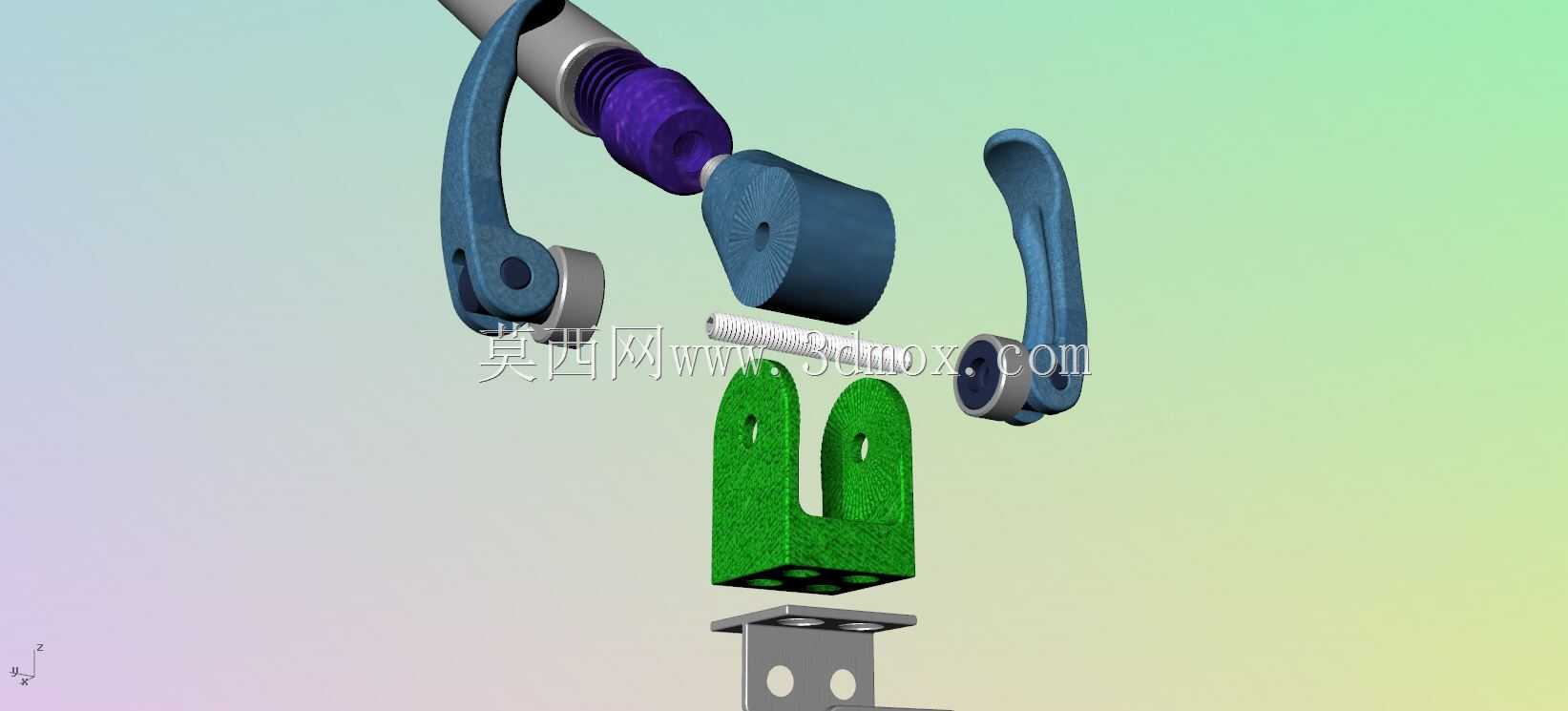

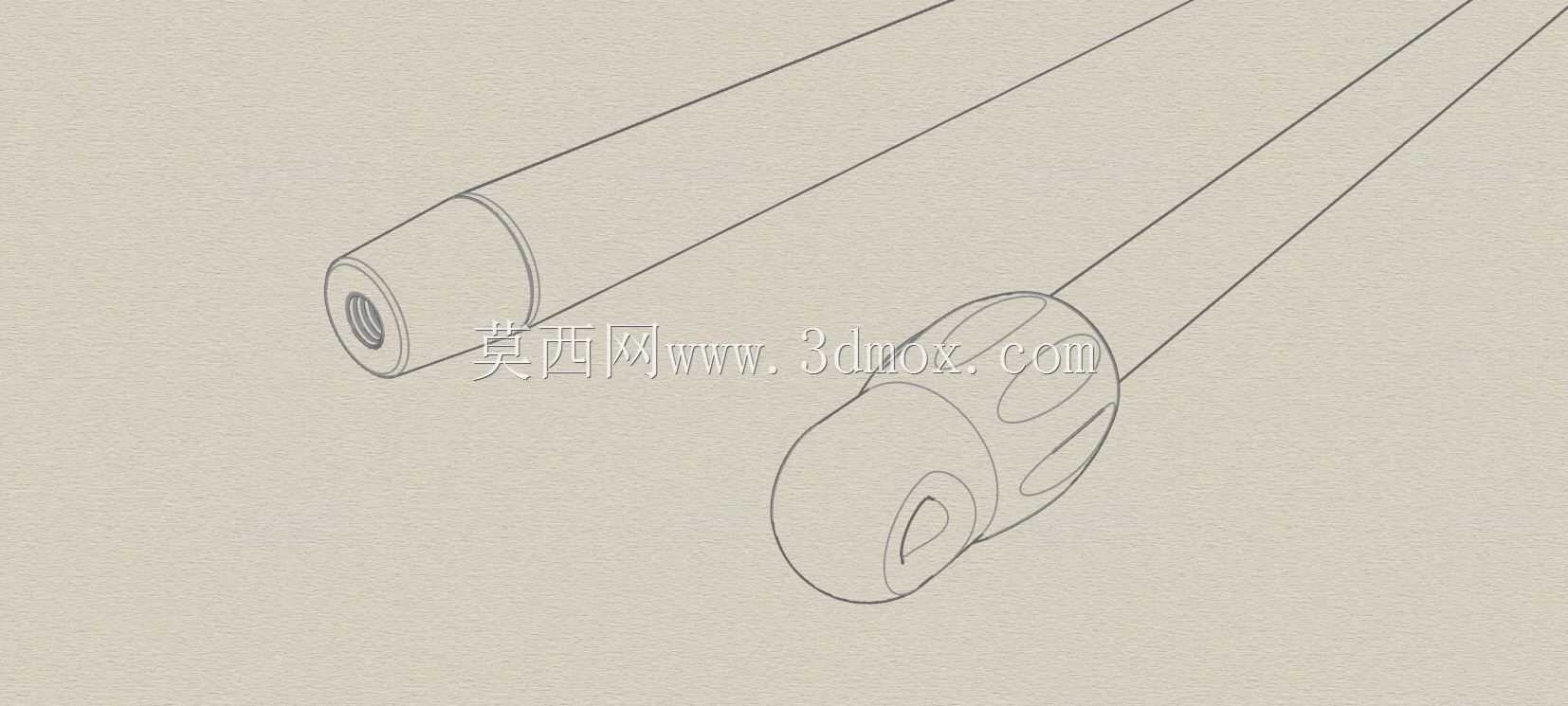

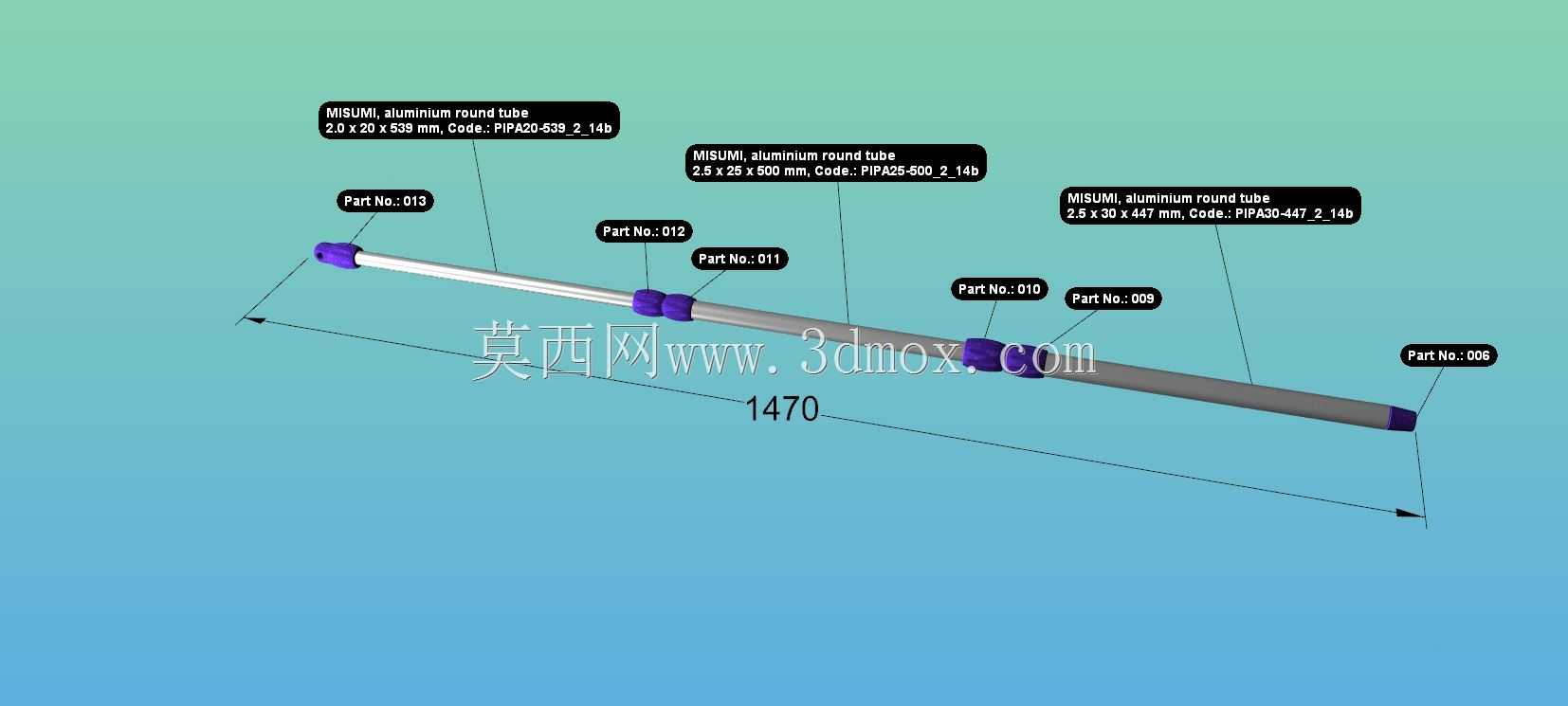

　　从功能结构来看，整套工具分为握持杆、铰接连接座、刮条安装架三个核心模块。握持杆采用可伸缩的管状结构，适配不同身高使用者的操作需求，也可满足高处玻璃清洁的作业半径要求，杆体与连接座之间采用偏心快夹结构实现锁紧固定，无需额外工具即可完成杆体长度调节与拆装，日常收纳时可收缩至较短尺寸，减少储物空间占用。铰接连接座是整套工具的核心活动部件，连接座与刮条架之间采用销轴铰接结构，允许刮条架在一定角度范围内自由偏转，作业时可自动贴合玻璃表面的弧度与倾斜角度，无需使用者刻意调整握持角度即可保证刮条与清洁面的完全贴合，避免局部漏刮。连接座上设置的扳扣式快拆结构，可快速实现刮条组件与握持杆的分离，方便单独更换刮条或者替换其他清洁头组件，拓展工具的使用场景。

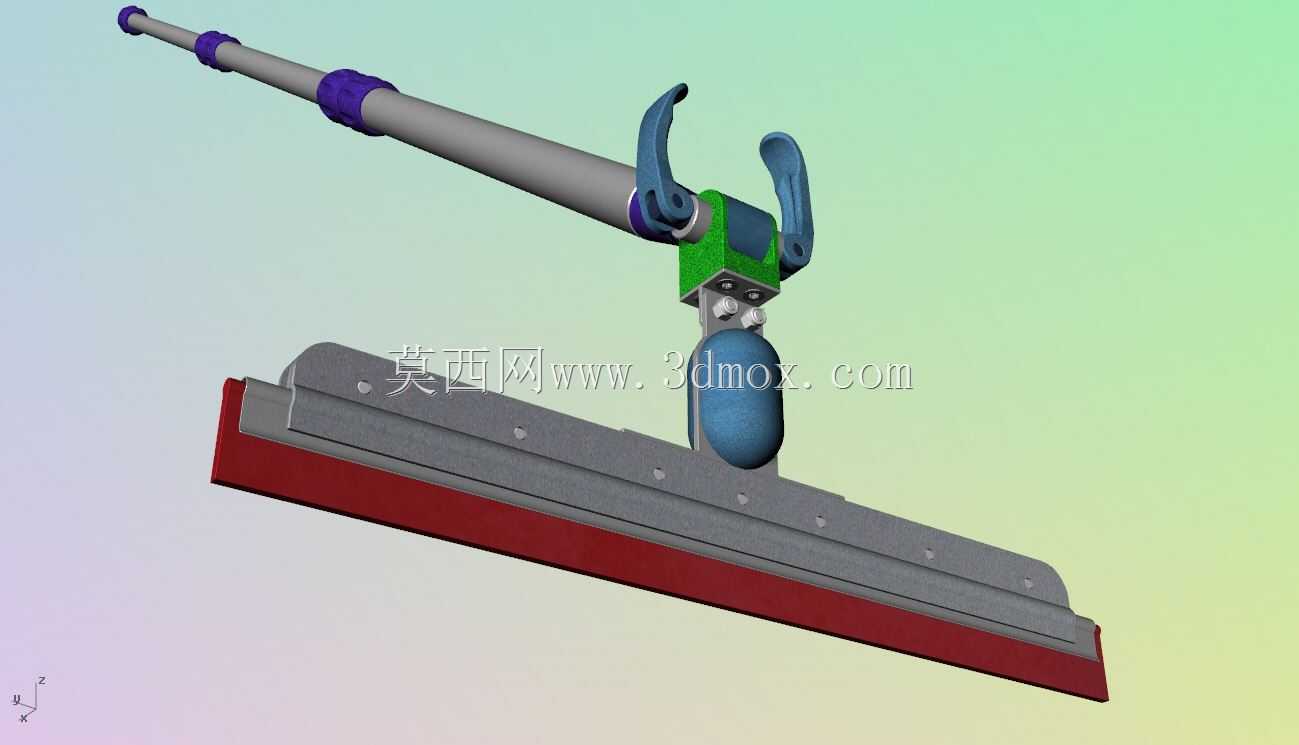

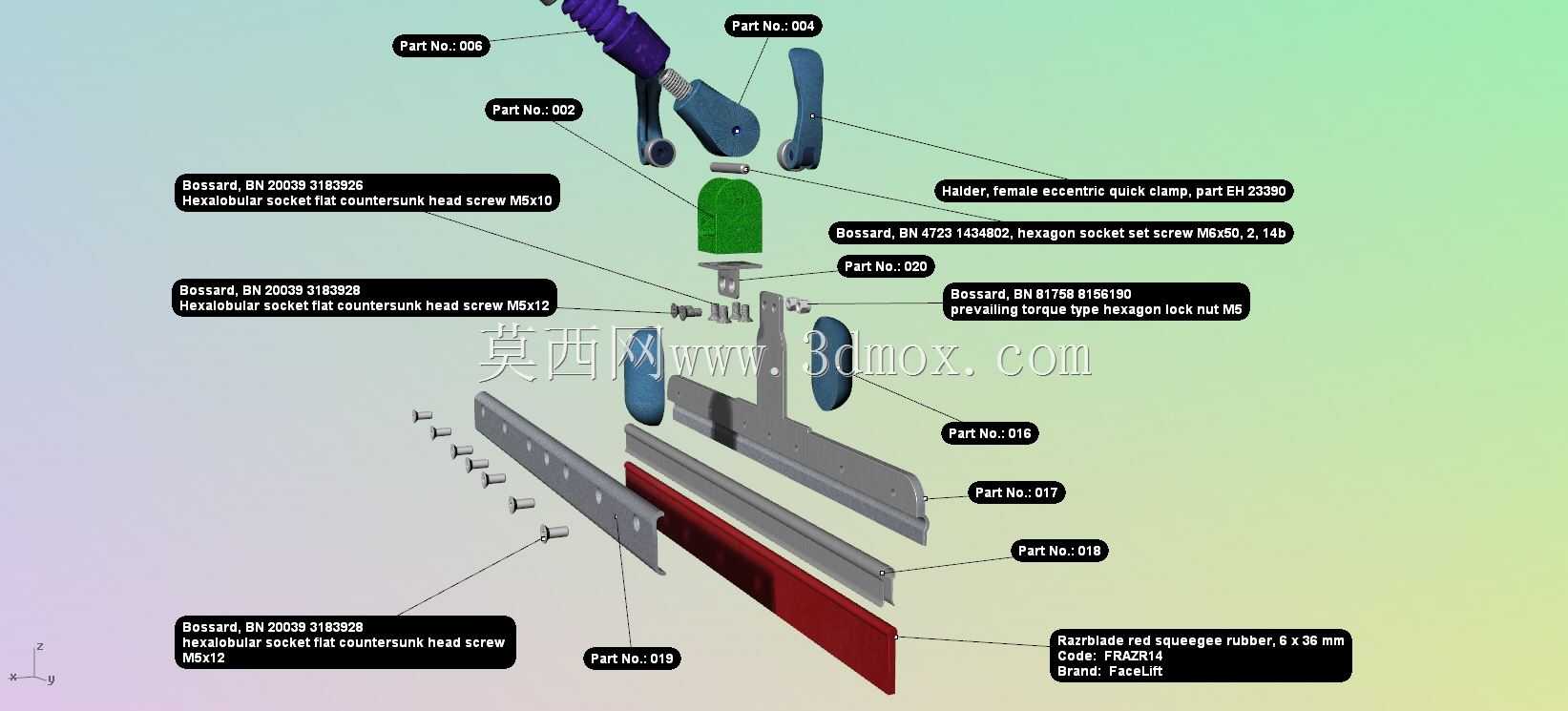

　　刮条安装架采用长条形刚性型材结构，整体平直度控制在较高精度范围内，保证刮条安装后刃口的直线度，避免刮水过程中出现局部断水残留。刮条采用耐磨损的柔性橡胶材质，硬度适配玻璃等光滑表面，既不会刮伤饰面，又能保证与接触面的紧密贴合，刮条通过嵌槽结构固定在安装架上，磨损后可直接抽出更换，无需更换整个架体，降低后期使用成本。

　　设计过程中优先考虑了操作的人机工程学，铰接结构的阻尼经过反复调校，既不会因为阻尼过小导致刮条架随意晃动影响作业精度，也不会因为阻尼过大导致角度调整费力，握持杆的直径适配普通人手的握持尺寸，长时间操作不易产生疲劳。安装边界方面，整套工具收缩状态下长度可控制在常规清洁工具收纳尺寸范围内，伸展后可覆盖普通住宅卫浴间最高处的玻璃清洁需求，刮条架的宽度适配常规卫浴玻璃的分格尺寸，单次刮动覆盖宽度合理，减少往返刮动的次数。

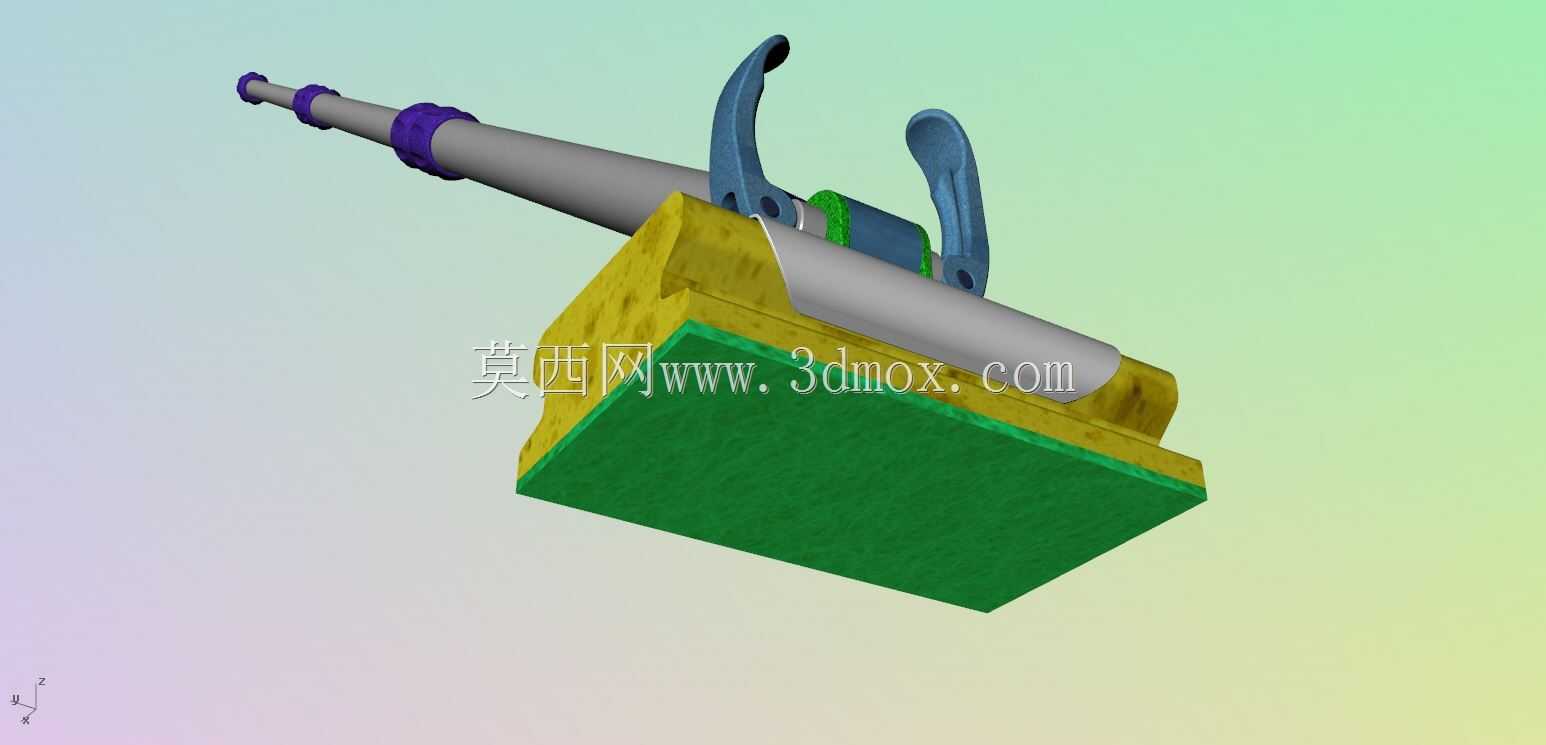

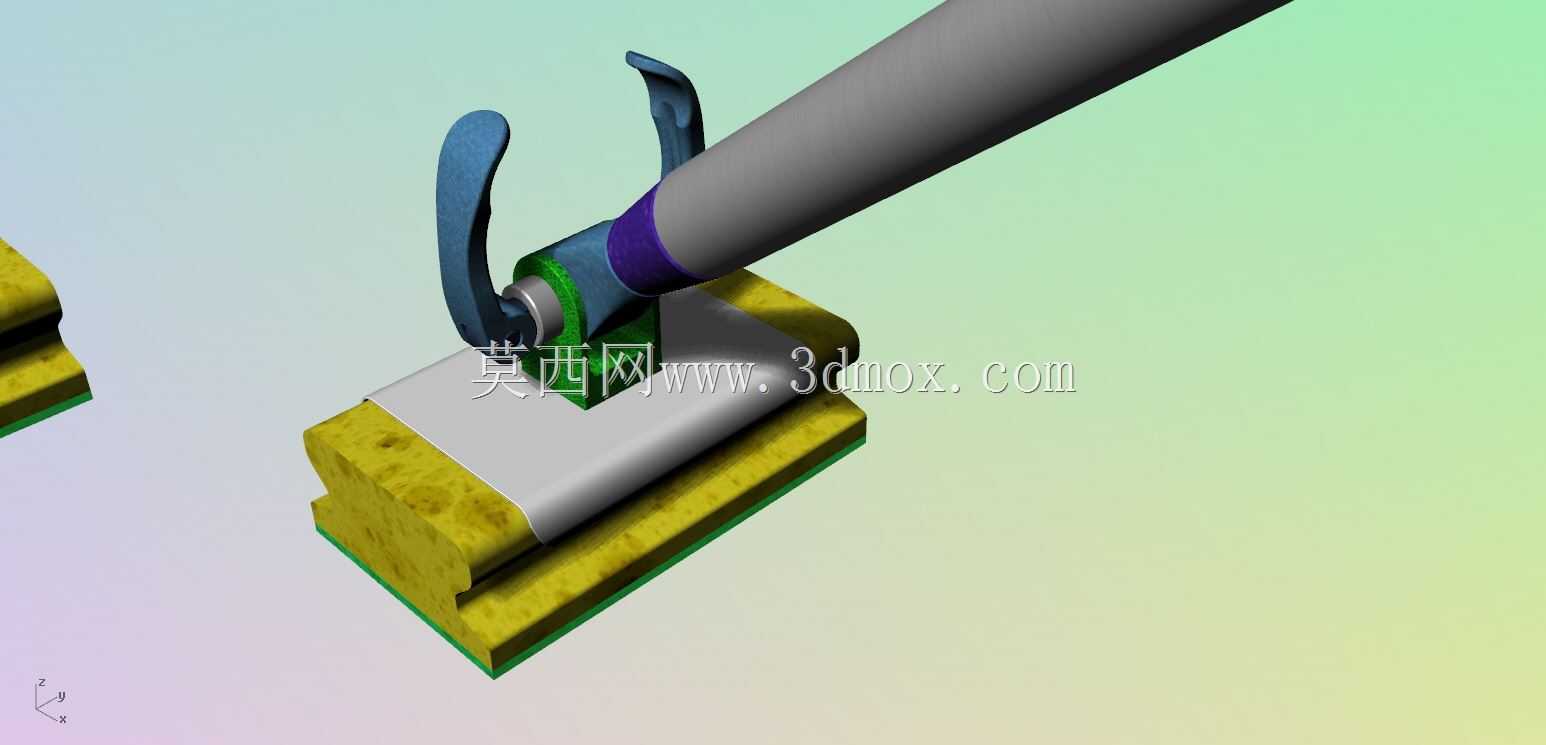

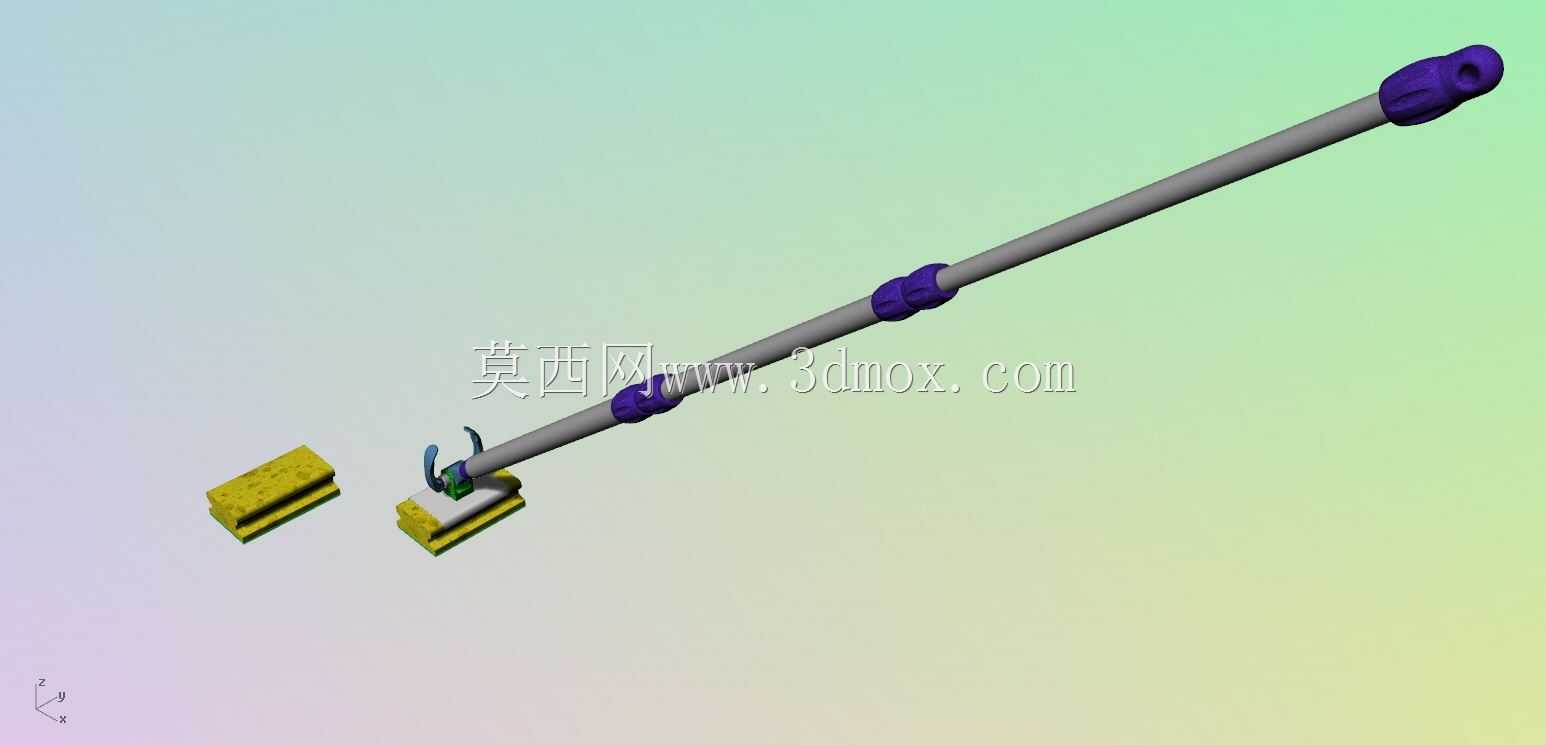

　　结构设计上尽量减少了不必要的零件数量，整体仅通过销轴、卡扣实现各部件的连接，无复杂的异形结构，大部分零件可采用常规注塑、冲压工艺加工，制造成本可控，装配流程简单，适合批量生产。快夹结构的锁紧力经过校核，正常施力刮动时不会出现杆体回缩、连接松脱的问题，铰接部位的销轴采用耐磨材质，长期反复转动也不会出现明显的旷量，保证工具的使用寿命。刮条架的边缘做了圆角处理，避免清洁过程中磕碰划伤饰面或者使用者手部，细节处的安全设计符合手持清洁工具的通用安全要求。实际使用时，可根据清洁需求搭配海绵头、擦布头等不同功能的端头，实现湿擦、刮水、干擦的多工序作业，一套工具即可完成卫浴玻璃清洁的全流程操作，无需频繁更换工具。
