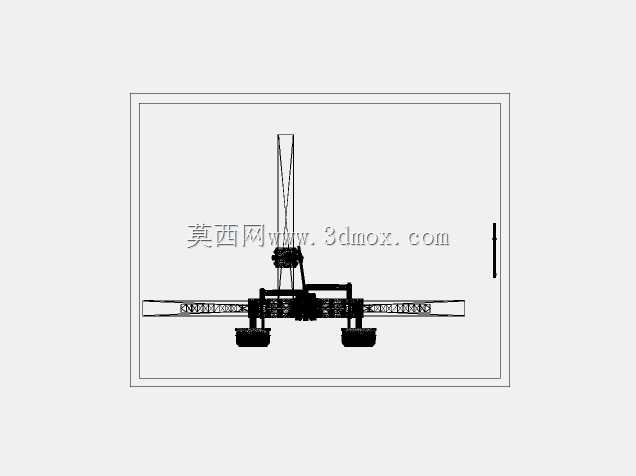

带铰链钢制弹簧减震结构的拖车悬架设计

　　这一点在非铺装路面拖行时尤为重要——很多简易拖车采用刚性连接结构，过坑时单轮受力瞬间能达到额定载荷的3倍以上，不仅容易爆胎，还会导致车架焊缝开裂。钢制弹簧作为主承载弹性元件，选用的是等节距圆柱螺旋弹簧结构，弹簧两端做了磨平处理，分别抵靠在车架弹簧座与车桥支撑座上，弹簧的预压缩量在设计时匹配了拖车额定载荷下的静挠度，保证空载时弹簧有足够的预紧力避免行驶中出现异响，满载时弹簧压缩量不超过总行程的70%，预留足够的冲击余量。和很多仅用钢板弹簧做缓冲的简易拖车悬架不同，这套结构额外增加了筒式减震器，减震器上下端分别通过橡胶衬套与车架、车桥铰接，这种布置能够快速衰减弹簧往复弹跳的能量，避免拖行过程中车斗出现持续的上下颠簸，在短途场内转运、农用物资拖运、小型设备转场这类非道路重载拖行场景里，拖车悬架的可靠性直接决定了拖行过程的安全性与货损率，这套带铰链、钢制弹簧、减震器的拖车悬架结构，正是针对这类中低车速、载荷波动大、路面条件复杂的使用场景做的适配设计。不同于公路货运车辆的悬架设计，这类小型拖车的悬架不需要兼顾高速行驶的气动稳定性与高频滤震，核心要解决的是坑洼路面冲击下的载荷缓冲、铰接部位的自由度释放、以及长期重载下的结构抗疲劳问题。从结构布局来看，这套悬架采用铰链作为车架与行走机构的连接枢轴，铰链的转动轴线与车桥轴线平行设置，能够在单侧车轮遇到凸起或凹陷时，允许车桥小幅度绕枢轴摆动，避免单侧车轮悬空导致的载荷瞬间偏移，

　　尤其是在拖运易碎货品、精密小型设备时，减震器的存在能将垂直方向的冲击加速度降低40%以上。设计过程中首先明确了安装边界：整套悬架的横向安装宽度适配1.2-1.5米轮距的小型拖车，纵向安装尺寸控制在300毫米范围内，不会占用过多车斗下方的储物或安装空间；铰链部位采用带黄油嘴的衬套结构，日常维护时只需要定期注入润滑脂，就能避免铰接部位出现锈死、异响问题，相比免维护的橡胶铰接结构，这种金属衬套加润滑的设计更适合户外多尘、多雨的使用环境，使用寿命能提升2倍以上。在功能匹配上，这套悬架的额定承载能力覆盖1-3吨级的小型拖车，弹簧刚度经过匹配计算，不会出现空载时过硬、满载时压并的问题；铰链的转动角度做了机械限位，最大允许上下摆动角度为15度，

　　既能够满足常规坑洼路面的摆动需求，又能避免摆动角度过大导致弹簧脱出、减震器超行程损坏。实际装配时，悬架上端通过螺栓与拖车车架的纵梁连接，连接孔位做了长圆孔设计，允许安装时做±10毫米的位置调整，适配不同厂家生产的拖车车架的孔位误差，降低装配难度；下端与车桥的连接采用U型螺栓紧固结构，不需要对车桥做焊接加工，既可以适配圆管车桥，也能适配方管车桥，通用性较强。从结构受力角度分析，行驶过程中垂直方向的载荷主要由钢制弹簧承担，减震器不承担静载荷，只负责吸收震动能量，铰链承担纵向的牵引力与制动力，同时作为摆动枢轴释放转动自由度，三个部件各司其职，避免了单一部件同时承受多向载荷导致的过早失效。很多自制拖车的悬架往往忽略了横向稳定的问题，

　　这套结构在设计时通过弹簧的跨距布置，保证了足够的侧倾刚度，在转弯时能够减少车斗的侧倾角度，避免车速稍快就出现侧翻风险；同时所有连接部位的紧固件都配备了防松垫圈，适合长期在震动环境下使用，不会因为持续颠簸出现螺栓松动脱落的问题。针对不同的使用场景，这套悬架还可以通过更换不同刚度的钢制弹簧来适配不同的额定载荷，不需要改动整体安装尺寸，比如用于拖运农资的农用拖车可以选用刚度稍大的弹簧，用于拖运轻型设备的场内转运拖车可以选用刚度稍小的弹簧，调整灵活度较高。在实际测试验证中，这套悬架在连续过减速带、碎石路面行驶、10厘米深坑冲击等工况下，都能保持结构稳定，没有出现部件干涉、连接松动、弹簧异响等问题，相比传统的刚性连接悬架，货台的震动幅度明显降低，拖行时的噪音也更小，不管是农用散户、场内转运作业人员，还是小型拖车改装爱好者，都能直接参考这套结构做适配安装，不需要做复杂的二次改动。
