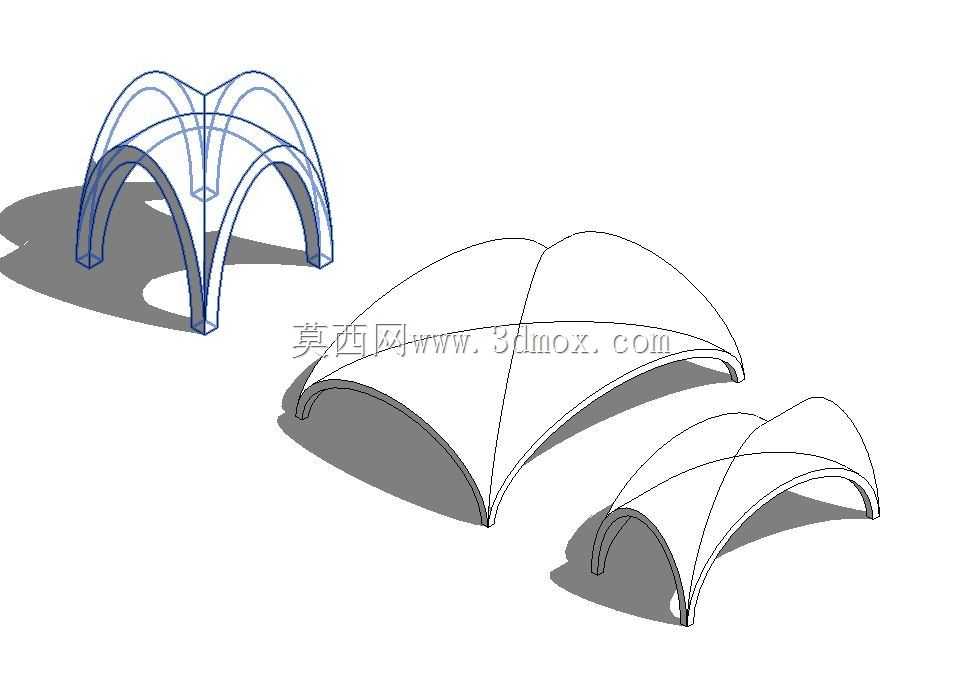

参数化椭圆交叉拱顶建筑结构构件

　　这类椭圆交叉拱顶结构，常应用在大跨度无柱公共空间的顶盖设计中，比如小型场馆入口、景观连廊顶盖、地下通道出入口遮雨棚、特色商业街区的单元式罩棚，相比传统的单圆弧拱顶，交叉拱的受力传递路径更分散，能在同等材料厚度下覆盖更大的无遮挡空间，同时曲面交汇形成的自然棱线，也能给建筑外观带来更具辨识度的几何质感。从结构受力逻辑来看，椭圆拱的曲率变化是顺着荷载传递方向优化的，拱脚位置的水平推力比等截面圆弧拱更平缓，在做基础锚固的时候，不需要额外设置过大尺寸的抗推承台，尤其适合在原有建筑屋面加设罩棚、或者地基承载力有限的景观项目里使用，交叉的拱肋在顶部交汇形成整体受力体系，哪怕局部区域承受集中荷载，比如积雪堆积、临时检修荷载，

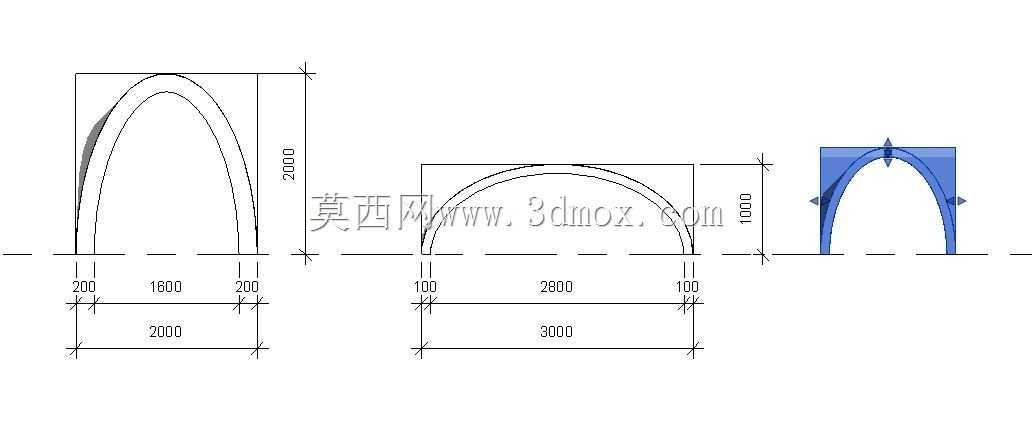

　　也能通过拱面的曲面壳体效应把力分散到四个拱脚位置，不会出现局部应力集中导致的结构变形。设计这类参数化拱顶的时候，首先要锁定的是安装边界的四个拱脚定位点，根据现场预留的安装基面尺寸，调整椭圆的长短轴比例，交叉角度可以根据覆盖区域的平面形状做适配，比如正方形平面可以采用90度正交的交叉形式，长方形平面可以调整两个椭圆拱的跨度比例，让拱面的起拱高度保持一致，避免出现曲面扭曲的问题。建模过程中要注意拱壳的厚度过渡，拱脚位置因为要传递水平推力和竖向荷载，截面厚度要适当加大，往拱顶交汇区域逐渐过渡到均匀厚度，同时曲面的顺滑度要连续，不能出现曲率突变的折角，不然后续不管是做金属板材折弯加工，还是做混凝土浇筑的模板制作，都会出现拼接缝隙过大、

　　曲面贴合度差的问题。从安装适配性来看，这类拱顶构件可以拆分成分段的拱肋单元和曲面面板单元，单个单元的尺寸控制在常规运输车辆的载货边界内，到现场之后通过拱脚位置的预埋连接板做螺栓固定，顶部交汇区域设置集成的连接节点，不需要在高空做大量的焊接作业，能大幅缩短现场安装的周期。实际项目应用里，这类拱顶的下部空间没有多余的立柱遮挡，不管是做人员通行的通道，还是做户外休闲区的顶盖，都能保证空间的通透感，曲面的造型还能自然引导雨水顺着拱面的弧度排到拱脚位置的集水槽，不会在顶盖表面积水，相比平顶结构的排水效率更高，减少了屋面漏水的隐患。做结构校验的时候，要重点验算不同风向角下的风荷载对拱面的掀力，尤其是大跨度的拱顶，

　　曲面的风载体型系数会随着曲率变化出现波动，参数化调整的时候可以同步关联受力计算的边界条件，每次调整椭圆长短轴、交叉角度、起拱高度的时候，都能快速校核拱脚的反力、拱面的最大变形量，保证结构在常规荷载下的变形量控制在规范允许的范围内，不会因为曲面变形导致面板拼接处出现开裂、渗水的问题。另外这类拱顶的曲面形态也适配不同的饰面材料，金属板材、膜结构、玻璃面板都可以顺着曲面做分格安装，参数化模型可以直接输出每个分格单元的加工尺寸，减少现场裁切的工作量，也能保证安装完成后的曲面顺滑度，不会出现板块错位影响外观的问题。
