多通道数字信号分析仪结构设计

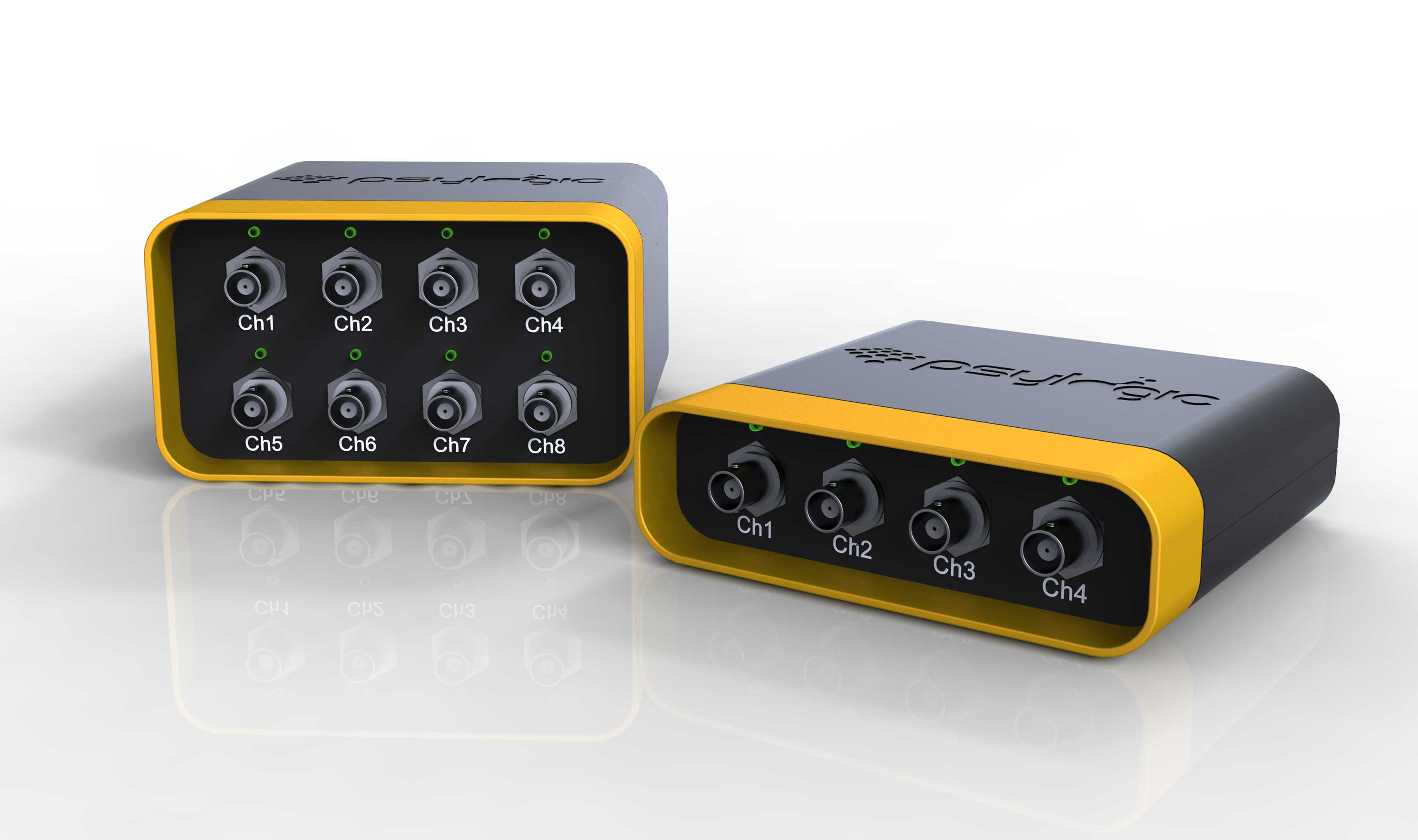

　　本次呈现的多通道信号采集分析设备，在工业现场测试、实验室信号校验场景中有着极高的适配性，日常产线设备振动信号采集、实验室电信号波形分析、多节点传感数据同步采集等场景都能见到这类设备的身影。从结构设计层面来看，设备采用分体式通道布局思路，分别设置4通道与8通道两种规格的机身，可适配不同测点数量的测试需求，无需额外配置扩展模块即可完成中小规模的信号同步采集工作，减少现场布线的冗余度。机身外壳采用硬质工程塑料搭配边角软胶包边的结构，在实验室桌面放置使用时可抵御日常磕碰，外壳边缘做了15度的倒角过渡，没有尖锐棱角，避免现场调试人员剐蹭受伤。前面板的BNC接口采用矩阵式排布，每个接口下方都印有清晰的通道标识，相邻接口之间预留了足够的插拔空间，

　　即便是带屏蔽层的粗径信号接头，也能顺畅完成插拔操作，不会出现相邻接口互相干涉的问题。接口上方设置了微型状态指示灯，每个通道对应独立的指示灯，可直观显示当前通道的信号接入状态、过载状态，调试人员无需连接软件即可快速排查通道接线故障。机身整体采用扁平化设计，底部设置了四个防滑橡胶脚垫，放置在工作台面时不会轻易滑动，脚垫高度预留了3mm的散热间隙，设备长时间运行产生的热量可通过底部间隙自然散出，无需额外加装散热风扇，避免风扇运行带来的振动干扰微弱信号采集。从安装边界来看，4通道版本机身宽度控制在120mm以内，深度在180mm左右，高度不超过50mm，可直接嵌入标准的仪器置物架层板，也可通过侧边的安装孔固定在壁挂支架上，

　　适配现场不同的安装空间需求；8通道版本宽度约200mm，其余尺寸与4通道版本保持一致，两种规格的机身安装孔位做了兼容设计，现场更换不同通道数的设备时无需重新打孔调整支架。设备的接口全部集中在前面板，后侧仅保留电源输入与数据传输接口，布线时可将电源线与数据线沿设备后侧整理，前面板仅保留信号输入线，现场布线更加规整，不会出现线缆杂乱缠绕的问题。从功能适配的结构设计来看，机身内部做了分仓处理，信号采集电路板与电源供电板分别设置在独立的仓室内，中间设置金属屏蔽隔板，避免电源模块的电磁干扰影响微弱信号的采集精度，隔板与外壳之间做了导电接触处理，可形成完整的屏蔽腔体，提升复杂电磁环境下的信号采集稳定性。外壳的拼接处采用卡扣加螺丝的双重固定结构，

　　日常维护拆卸时仅需拧下底部的四颗固定螺丝即可拆开上盖，对内部电路板进行检修，卡扣结构可保证外壳拼接处的缝隙均匀，不会出现局部翘缝的问题，同时也能提升外壳的整体结构强度，设备堆叠放置时也不会出现外壳变形的情况。前面板的标识采用激光蚀刻工艺，长期使用不会出现标识磨损脱落的问题，即便在有少量油污、粉尘的工业现场使用，也能清晰辨认通道编号。设备的电源接口采用带锁扣的直流电源接口，接入电源线后可自动锁止，现场拉扯线缆时不会出现电源脱落导致测试中断的问题，数据传输接口采用通用的Type-C接口，兼顾传输速率与通用性，无需配备专用数据线即可完成与上位机的连接。在实际使用场景中，这类设备常搭配振动传感器、电压探头、电流钳等配件使用，多通道同步采集的设计可同时获取多个测点的信号数据，通过上位机软件完成信号的频谱分析、波形对比、异常信号捕捉等工作，在旋转设备故障诊断、电力系统信号检测、电子产品性能测试等领域都能发挥作用。结构设计时充分考虑了现场使用的各类细节，比如机身顶部做了细微的磨砂纹理处理，手持移动设备时不易打滑，边角的包边材质选用耐老化的软胶材质，长期使用不会出现发黄开裂的问题，底部脚垫采用耐磨橡胶材质，反复移动设备也不会出现过度磨损导致放置不稳的情况。两种通道规格的设备外观风格保持统一，仅在通道数量与机身宽度上有区别，现场搭配使用时视觉上更加协调，也便于操作人员快速熟悉设备操作逻辑，不用针对不同通道数的设备重新学习接口布局。
