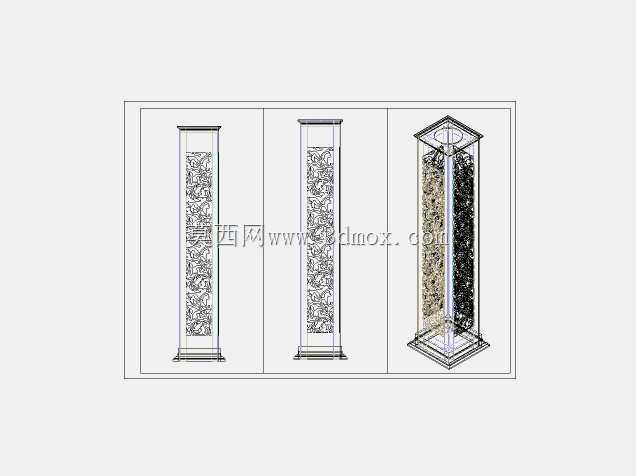

立式装饰景观灯塔二维结构设计方案

　　这类柱式灯塔结构多应用于滨水步道、园区入口、文旅街区的夜间导视与景观造景场景，区别于大型航标灯塔的功能性设计，这类小型立式灯塔更侧重装饰性与局部照明的结合，日常运行中既承担区域边界标识、低照度路径照明的作用，也可作为景观节点的视觉锚点，适配户外露天的长期使用需求。从结构设计逻辑来看，整体采用等截面方柱式主体框架，底部设置加宽的方形安装基座，基座边缘做外延凸边设计，预留的安装孔位可直接通过膨胀螺栓与混凝土地面固定，安装边界需保证基座周边预留不小于150mm的操作空间，便于后期维护时的紧固件拆装，主体立柱的截面尺寸控制在300mm*300mm区间，整体高度根据应用场景可做模块化调整，常规落地款高度控制在2200mm-2800mm之间，

　　既不会遮挡行人通行视线，也能保证照明光源的覆盖范围达到周边3-5米的步道区域。立柱的四个立面采用镂空雕花面板嵌装的结构设计，面板与内部框架通过隐藏式卡扣连接，无需外露紧固件，既保证外立面的视觉整体性，也能在内部光源点亮时，通过雕花缝隙透出漫射光线，形成柔和的光影效果，避免直射光源产生的眩光问题。顶部采用四坡攒尖式封顶结构，封顶边缘做下折滴水檐设计，可在雨天引导雨水沿立柱边缘流下，避免雨水渗入立柱内部侵蚀电路构件，封顶内部预留光源安装腔，可适配低压LED灯带、灯板等多种照明元件，布线沿立柱内部的隐藏走线槽排布，从基座底部引出接电，完全避免线路外露带来的安全隐患。设计过程中优先考虑结构的装配便捷性，所有构件均采用平板下料后折弯、

　　拼接的工艺路径，无需复杂的曲面成型工序，镂空雕花区域可通过数控切割一次成型，加工精度易控制，整体装配无需专用工装，现场两名操作人员即可完成整体组装与固定。结构的受力计算以户外抗风载为核心，基座的配重与固定强度需满足当地10级大风下无倾覆风险，立柱框架采用薄壁型材拼接，在保证结构刚度的前提下尽可能控制整体自重，降低运输与安装的难度。立面的雕花图案可根据应用场景的文化属性做定制化调整，不同的纹样适配中式、欧式、工业风等不同的景观设计风格，构件的模块化设计也支持后期更换立面面板，无需拆解整体结构即可完成风格迭代。需要注意的是，这类二维结构图纸在转化为实际加工文件时，需明确各板材的下料厚度，框架型材建议采用1.

　　5mm-2mm厚度的冷轧钢板做表面喷塑处理，立面雕花面板可根据成本需求选择冷轧钢板、铝板或者亚克力材质，不同材质的连接卡扣需做对应调整，避免不同材质间的电化学腐蚀问题。安装时需保证基座的水平度误差控制在2mm以内，避免立柱长期倾斜导致的结构应力集中，内部电路需做防水绝缘处理，接线位置做灌胶密封，保证户外雨天使用的安全性。
