欧式V形雕花装饰门CNC加工设计方案

　　做了快十年的非标加工配套设计，这类带繁复雕花的装饰门构件，是实木定制、整木家装领域里接单率很高的品类，尤其是偏欧式、复古风格的别墅入户、室内隔断场景，客户对雕花的精细度、线条流畅度要求远高于普通平板门。这次的V形雕刻门设计，核心是适配CNC路由器的2.5D加工工艺，不用多轴设备就能完成全部雕花工序，能帮中小加工门店降低设备投入门槛，同时保证成品的装饰效果。

　　先从实际应用场景说，这类雕花门大多用在两个地方，一个是别墅的入户玄关装饰门，不需要承担太高的防盗密封要求，核心是视觉装饰性，匹配整体欧式装修的厚重质感；另一个是高端会所、中式融合欧式风格的餐饮空间做隔断门，半通透或者整面的雕花设计，既能划分空间区域，又不会完全遮挡视线，保留空间的通透感。之前接触过不少加工门店的师傅反馈，很多网上找的雕花图要么线条碎，加工的时候容易崩边，要么是曲面设计太复杂，普通三轴设备做不出来，最后只能手工修，效率低还容易出残次品，这次设计的时候就特意规避了这些问题。

　　设计思路上，首先把整个雕花区域的浮雕深度控制在12mm以内，这个深度是普通CNC路由器加工密度板、实木集成材的最优深度区间，太深的话刀具悬伸太长容易震刀，太浅的话雕花的立体感出不来。整个门板的外轮廓做了标准的模块化尺寸，宽度适配800mm、900mm两种常规门洞宽度，高度适配2100mm、2200mm的常规门洞高度，加工的时候只需要根据实际门洞尺寸调整外框的裁切尺寸，中间的核心雕花区域是固定比例的，不用重新调整刀路，能省很多编程的时间。

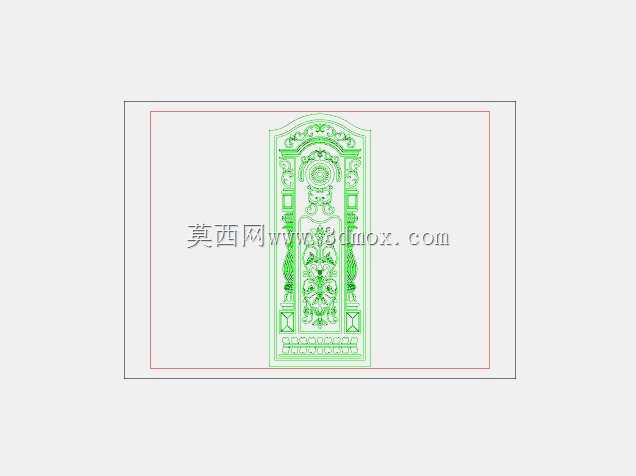

　　看结构细节，整个雕花区域采用对称式布局，上下两端的卷草纹做了圆弧过渡，没有尖锐的内角，加工的时候用6mm的球头刀走粗加工，3mm的直刀做轮廓清边，最后用R1.5的圆刀做细节修光，整个刀路走下来没有抬刀过多的冗余路径，加工一块整板的时间能控制在4小时以内，比常规的同复杂度雕花效率提升近30%。中间的圆形装饰纹做了三层叠级的V形收边，这也是V形雕刻门名字的由来，每层叠级的落差是3mm，光线打上去的时候会形成自然的明暗层次，比平面雕花的立体感强很多，而且V形的斜面不容易积灰，后期用户打理的时候用干布一擦就能干净，解决了传统深雕花容易藏灰的痛点。

　　安装边界这块，设计的时候就预留了和门框配合的8mm安装止口，门板四周的边框宽度是120mm，这个宽度刚好能适配常规的合页、门锁安装位置，不用额外在雕花区域开孔，避免破坏装饰效果。如果是做隔断使用，边框上预留了5mm的玻璃槽，可以在雕花背面夹一层磨砂玻璃，既能增加透光性，又能遮挡背面的杂乱视线，适配不同的使用需求。另外整个雕花的凸起部分都做了R0.5的圆角处理，没有锋利的边缘，不管是家装还是商用场景，都能避免磕碰划伤，符合装饰构件的安全要求。

　　从加工实用性来说，所有的线条都是连续的矢量路径，没有断点、没有重叠线段，导入到Type3、Artcam这些常用的雕刻编程软件里不需要重新修复线条，直接就能生成刀路，对编程人员的技术要求不高，刚入行的操机师傅也能快速上手。加工材料的适配性也很广，不管是中密度纤维板做烤漆效果，还是用橡木、胡桃木这类实木做开放漆效果，刀路都不需要调整，只需要根据材料硬度调整进给速度就行，密度板加工进给可以开到1200mm/min，硬木的话降到600-800mm/min就能保证不崩边。

　　之前给江苏一个整木定制的客户供过类似的刀路，他们之前做同款雕花要手工修很多细节，废品率在15%左右，用这个设计的刀路加工之后，废品率降到了3%以下，而且不需要后期手工修边，加工完稍微打磨一下就能直接做漆，算下来一块门板的加工成本能降近两百块。其实做这类装饰构件的设计，不能只看视觉效果好不好看，核心是要落地，要考虑加工端的设备能力、加工效率、废品率，还要考虑客户端的安装、后期使用维护，不然图做的再好看，加工不出来或者成本太高，都没有实际价值。这次的V形雕刻门设计，就是在保证欧式雕花装饰效果的前提下，把加工难度、安装适配性都做到了常规加工门店能承接的范围，不管是小批量定制还是批量做标准化产品都能用。

　　另外在细节处理上，雕花区域和外边框的衔接处做了2mm的下沉台阶，安装的时候边框和雕花区域不会出现高低不平的错位，做漆的时候也能很好的遮盖接缝。背面做了10mm厚的平整背板安装位，如果需要做隔音处理，可以在背板和雕花板之间填充隔音棉，满足部分客户对隔音的需求，不用重新改结构。整个门板的重量控制在35kg以内（按密度板材质计算），两个安装工人就能轻松搬运安装，不需要额外的吊装设备，适配普通家装的施工条件。
