塞尔达传说女神之剑天空之剑造型设计

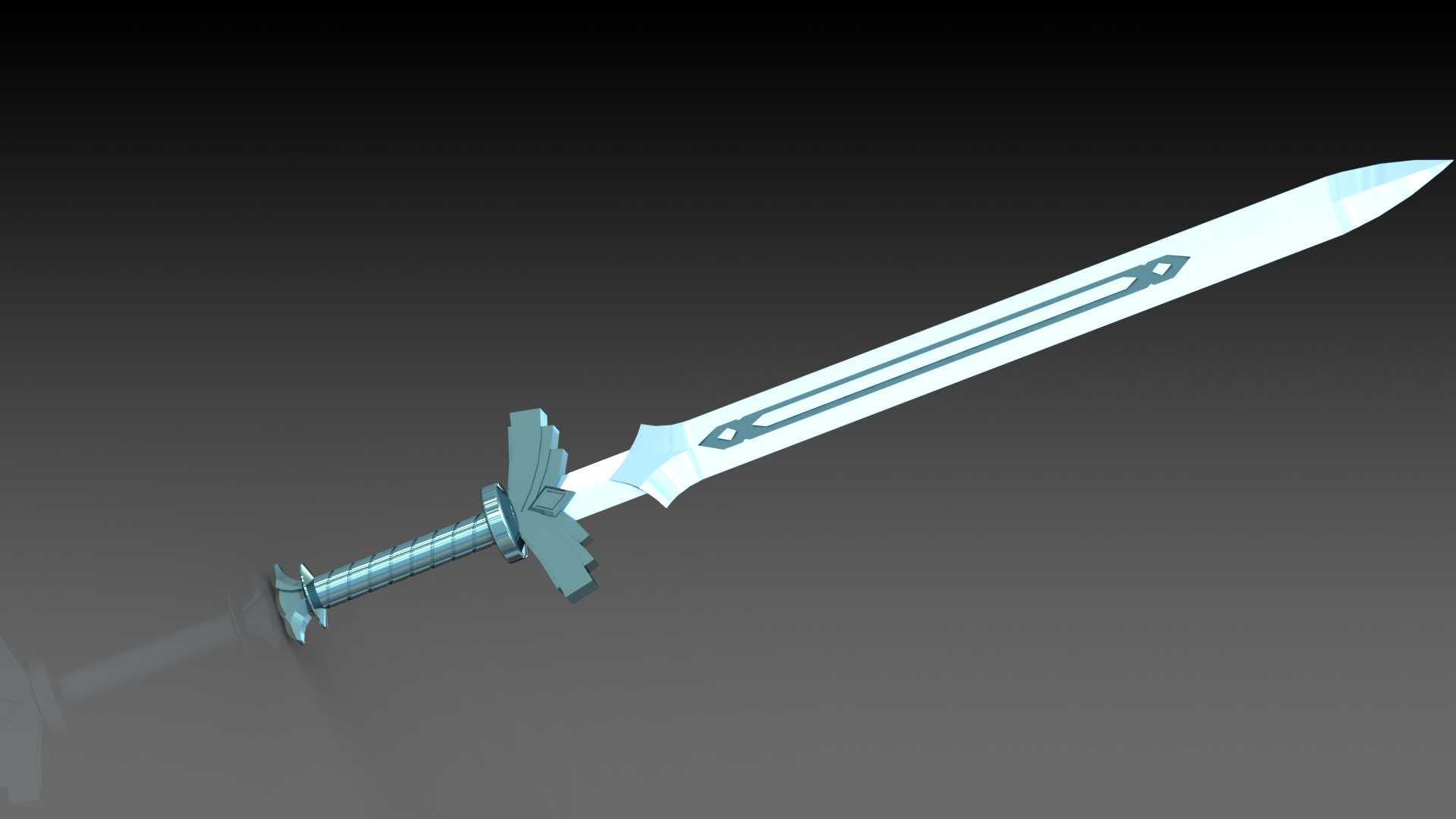

　　本次完成的冷兵器造型三维结构设计，以幻想题材中标志性的单手长剑为原型，在结构还原阶段优先兼顾造型辨识度与实体化落地的结构合理性，整体建模过程完全遵循机械结构设计的基准对齐原则，所有特征均以剑脊所在平面为全局对称基准，避免后续实体加工或3D打印环节出现壁厚不均、重心偏移的问题。从实际应用场景来看，该模型可覆盖文创周边开发、cosplay道具制作、游戏IP衍生展品加工、主题场景装饰构件制作等多个方向，不同应用场景下可基于现有模型快速调整壁厚、内部填充结构与安装接口，无需重新搭建整体外形曲面。

　　设计思路上，首先拆解长剑的三大核心结构段：握持段、护手段、剑刃段，各段之间采用同轴基准约束，保证装配或一体打印时的同轴度误差控制在0.1mm以内。握持段采用带周向防滑棱的圆柱结构，防滑棱的凸起高度控制在1.2mm，棱边做R0.8mm的圆角处理，既保证握持时的摩擦力足够，又避免尖锐棱边造成的握持不适感，握持段的内径根据不同使用场景预留调整空间，若作为实体金属摆件可预留3mm的芯棒安装孔，若作为轻质cos道具可直接做空心结构降低整体重量。护手段采用对称的翼型造型，与握持段、剑刃段的衔接位置做R2mm的过渡圆角，避免应力集中，护手的最大外伸宽度控制在85mm，既保留原作造型的辨识度，又不会因外伸尺寸过大导致使用过程中出现磕碰、剐蹭的问题，护手与剑刃衔接的位置做1.5mm的定位凸台，若采用分件加工可直接通过凸台完成定位粘接，减少后续装配的对齐工作量。

　　剑刃段采用菱形截面设计，从靠近护手位置的8mm厚度逐步向剑尖过渡收窄，剑尖位置做R1mm的钝边处理，若作为展示道具可直接保留该钝边结构，若作为开刃工艺藏品可基于现有曲面快速调整刃口角度，无需重构整体曲面。剑刃表面的装饰凹槽采用等距偏移特征生成，凹槽深度控制在0.8mm，槽边做R0.3mm的圆角，既保证装饰线条的流畅清晰，又不会因凹槽过深导致剑刃整体结构强度下降，凹槽的走向完全贴合剑刃的收窄斜率，从视觉上拉长剑刃的修长感，同时保证曲面的G2连续，避免渲染或加工时出现曲面折痕。

　　外形尺寸与安装边界方面，整体剑长控制在1100mm，其中握持段长度180mm，护手段轴向宽度35mm，剑刃段长度885mm，剑刃最宽位置为靠近护手处的52mm，整体重心控制在距离护手120mm的剑刃位置，符合单手长剑的握持配重要求，长时间握持不会出现腕部负担过重的问题。若作为壁挂展品使用，可在护手背部预留M4的螺纹安装孔，孔深8mm，直接匹配标准壁挂支架的安装尺寸，无需额外打孔破坏整体造型；若作为手持道具使用，可在握持段末端预留10mm直径的配重块安装腔，根据使用者的握持习惯调整配重块重量，适配不同的使用需求。

　　建模过程中所有曲面均采用参数化特征生成，各段尺寸可根据实际使用需求快速调整，比如需要制作缩小比例的钥匙扣挂件时，可直接全局缩放模型，所有圆角、凹槽特征会随比例同步调整，不会出现特征变形或丢失的问题；若需要制作等比例的金属锻造原型，可直接提取模型的外曲面作为锻造模的加工基准，减少后续模具设计的重复工作量。结构校验阶段重点排查了各衔接位置的壁厚，所有实体位置的最小壁厚不小于2mm，满足3D打印、树脂浇筑、金属铸造等多种加工工艺的壁厚要求，避免加工过程中出现缺料、变形的问题。针对不同加工工艺的特性，模型还预留了工艺调整余量，比如采用FDM3D打印时，可将剑刃的棱边圆角适当放大，减少打印过程中的支撑接触面积，降低后处理的打磨工作量；采用金属铸造时，可在握持段末端预留2mm的工艺补缩口位置，避免铸造过程中出现缩孔缺陷。
