复仇者联盟瓦坎达振金盾牌结构设计

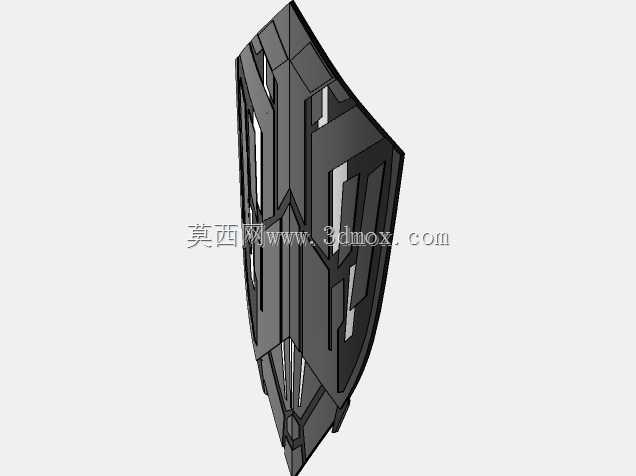

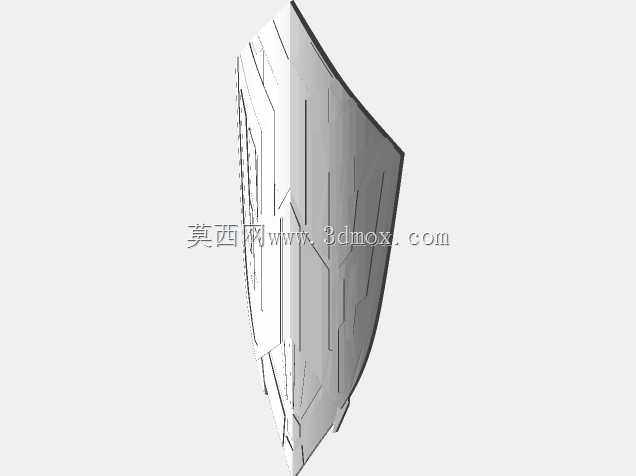

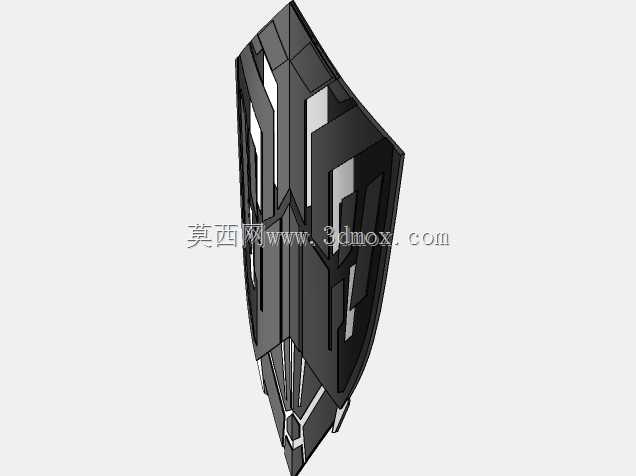

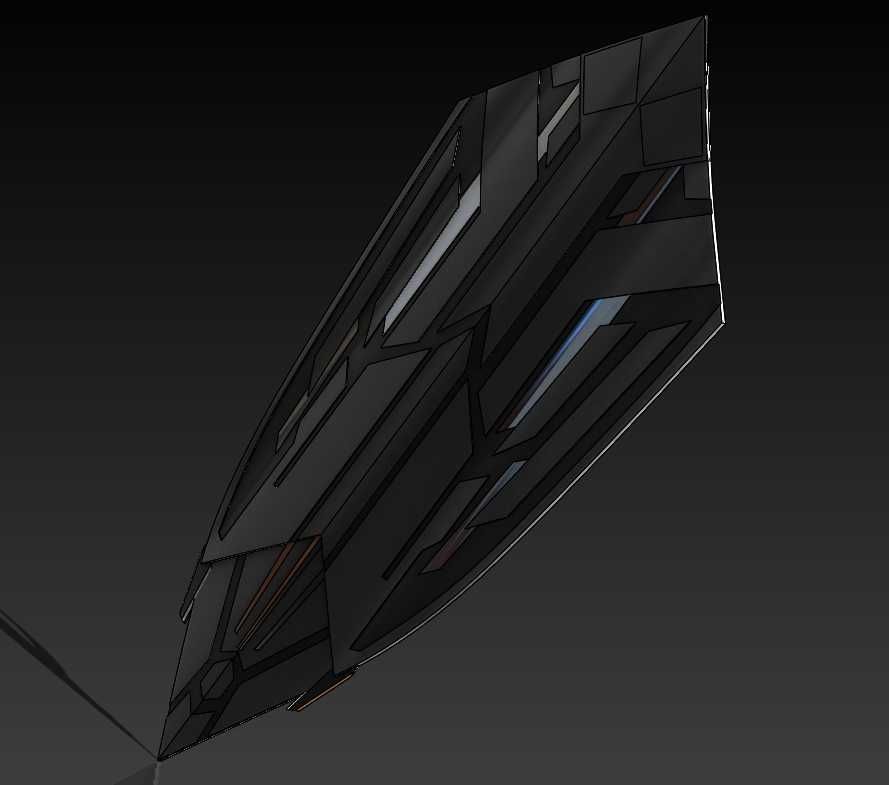

　　这款盾牌的结构设计参考了漫威影视设定中瓦坎达科技的视觉特征，整体采用多面体棱线切割的造型逻辑，区别于传统圆形盾牌的弧面结构，整体轮廓为不对称的多边形收尖形态，前端收窄形成可用于近身破拆的楔形结构，边缘做了不等厚的棱边处理，既还原影视中的科技感视觉效果，也在结构上强化了边缘的抗冲击性能。从实际应用场景来看，这类道具类结构件主要用于影视道具制作、cosplay装备定制以及主题展陈装置的加工，在结构设计上需要兼顾外观还原度与实际使用的结构强度，同时要适配不同加工工艺的成型要求，比如3D打印、钣金拼接、树脂翻模等不同加工方式的壁厚预留、拼接位设计都需要在建模阶段完成匹配。

　　从功能特性上看，该盾牌的主体结构采用分层设计思路，外层为多块拼接的棱面装甲块，每一块装甲面都做了内凹的加强筋结构，在不增加整体壁厚的前提下提升面板的抗形变能力，相邻装甲块之间预留了0.3mm的装配间隙，既可以模拟影视中盾牌的分块伸缩结构视觉效果，也能抵消不同材质加工时的形变公差，避免装配时出现卡滞。握持结构隐藏在盾牌背部的中心区域，采用双绑带加腕托的固定结构，腕托位置做了符合人体小臂弧度的曲面贴合设计，绑带固定位预留了标准的织带穿孔槽，可适配宽度为50mm的通用尼龙织带，握持重心经过配重计算，整体重心落在腕托中心靠前20mm的位置，长时间握持不会出现腕部过度受力的情况。

　　外形尺寸方面，该盾牌整体高度约为1100mm，最大宽度约为650mm，主体厚度从中心握持区的80mm向边缘逐步收窄至12mm，安装边界上需要注意背部握持结构的突出量，腕托结构向后突出的最大距离为120mm，在做展陈支架设计时需要预留足够的支撑空间，避免支架与握持结构发生干涉。建模过程中所有棱边都做了R0.5-R2mm不等的圆角过渡，既避免加工后出现锐边伤人的问题，也能在后期表面喷涂处理时减少漆料在锐角位置的流挂现象。分件设计上按照加工设备的成型尺寸做了合理拆分，整体拆分为12个主体外装甲块、1个背部握持基座、2个腕托支撑件，所有拼接位都采用定位销加卡扣的组合连接结构，定位销直径为6mm，插入深度为15mm，装配时不需要额外的粘接剂即可完成预固定，方便后期做表面处理时的拆装操作。

　　从结构强度校核的角度来看，主体装甲部分采用2.5mm的均匀壁厚设计，内部每隔80mm设置一条横向加强筋，加强筋厚度为1.5mm，高度为6mm，可承受正面不小于150N的冲击载荷而不发生永久性形变，完全满足道具使用、展陈摆放的强度要求。表面的细节凹槽深度统一为1.2mm，宽度为2mm，在做分色喷涂时可以直接用凹槽作为分色边界，不需要额外做遮罩处理，降低后期表面处理的工作量。背部的握持基座与主体装甲块之间采用M3的沉头螺丝连接，螺丝孔位做了沉头处理，螺丝安装后不会突出装甲外表面，保证外观的完整性。

　　在实际加工适配性上，该模型的所有曲面都采用G1连续的曲面过渡，没有出现曲率突变的碎面，不管是用于CNC加工、FDM3D打印还是光固化打印，都不会出现路径计算错误的问题，所有壁厚都控制在加工工艺允许的最小壁厚以上，不会出现打印过程中薄壁翘曲、CNC加工时薄壁震刀的问题。针对不同的使用场景，还可以在建模的基础上快速调整结构，比如用于影视拍摄的道具可以在内部预留发光元件的安装位，在棱线凹槽位置加装导光条，实现发光效果；用于轻量化cos使用的场景，可以将内部加强筋做镂空处理，在保证结构强度的前提下降低整体重量，减少长时间佩戴的负重感。
