创意细高跟造型长剑式工艺摆件结构设计

　　这款异形融合结构件，将细高跟的鞋型轮廓与长剑的刃部结构做了一体化整合，并非常规鞋履产品，而是面向工艺装饰、创意展示场景开发的造型构件。从实际应用场景来看，这类构件可作为潮玩展陈道具、主题空间装饰摆件、创意IP周边实体化样件使用，适配潮流门店陈列、艺术装置搭建、小众文创产品打样等场景，不需要承担常规鞋履的穿戴承重功能，也不需要满足实战刀剑的劈砍强度要求，核心是通过两种辨识度极高的形态跨界融合，形成强烈的视觉反差效果。

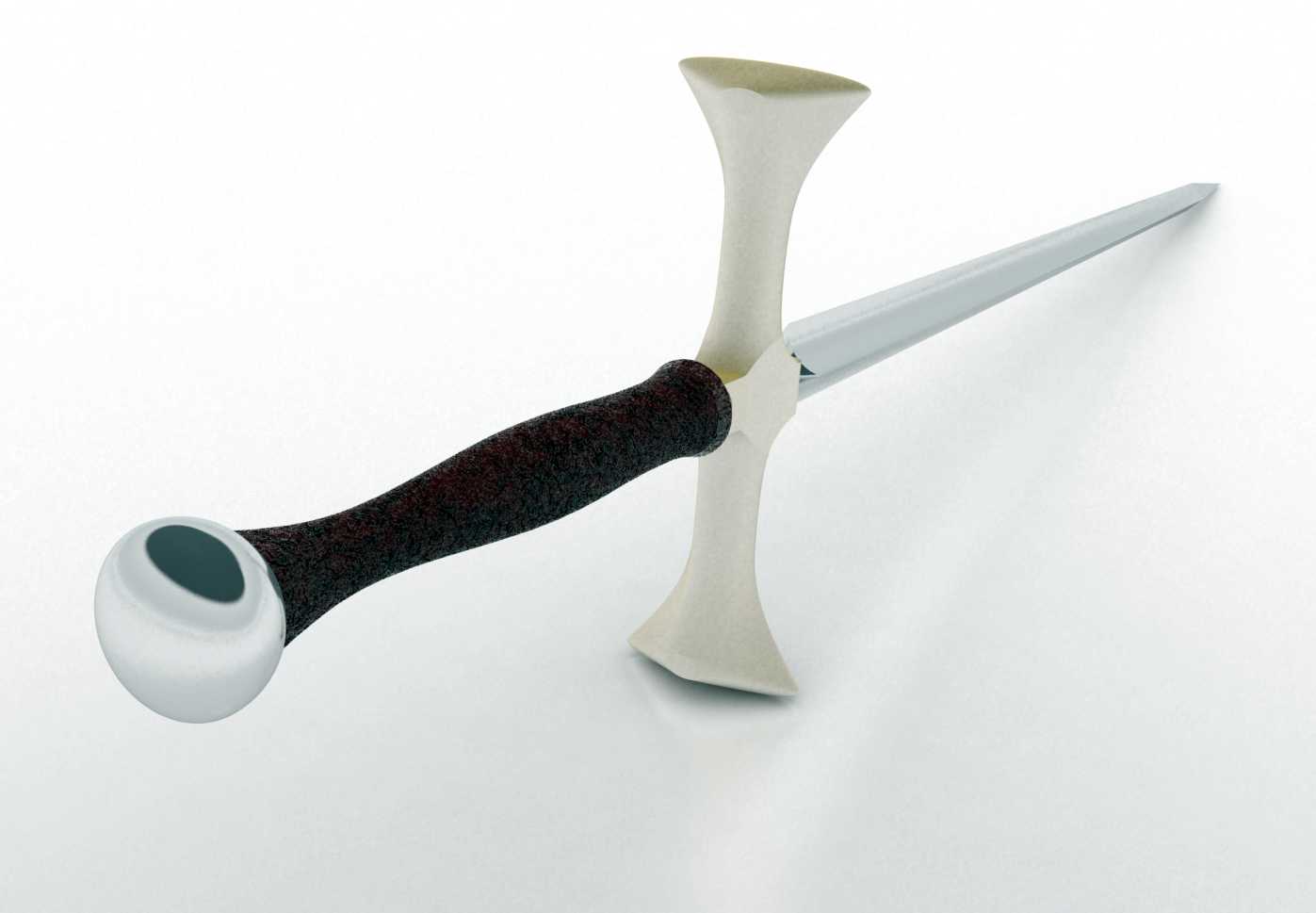

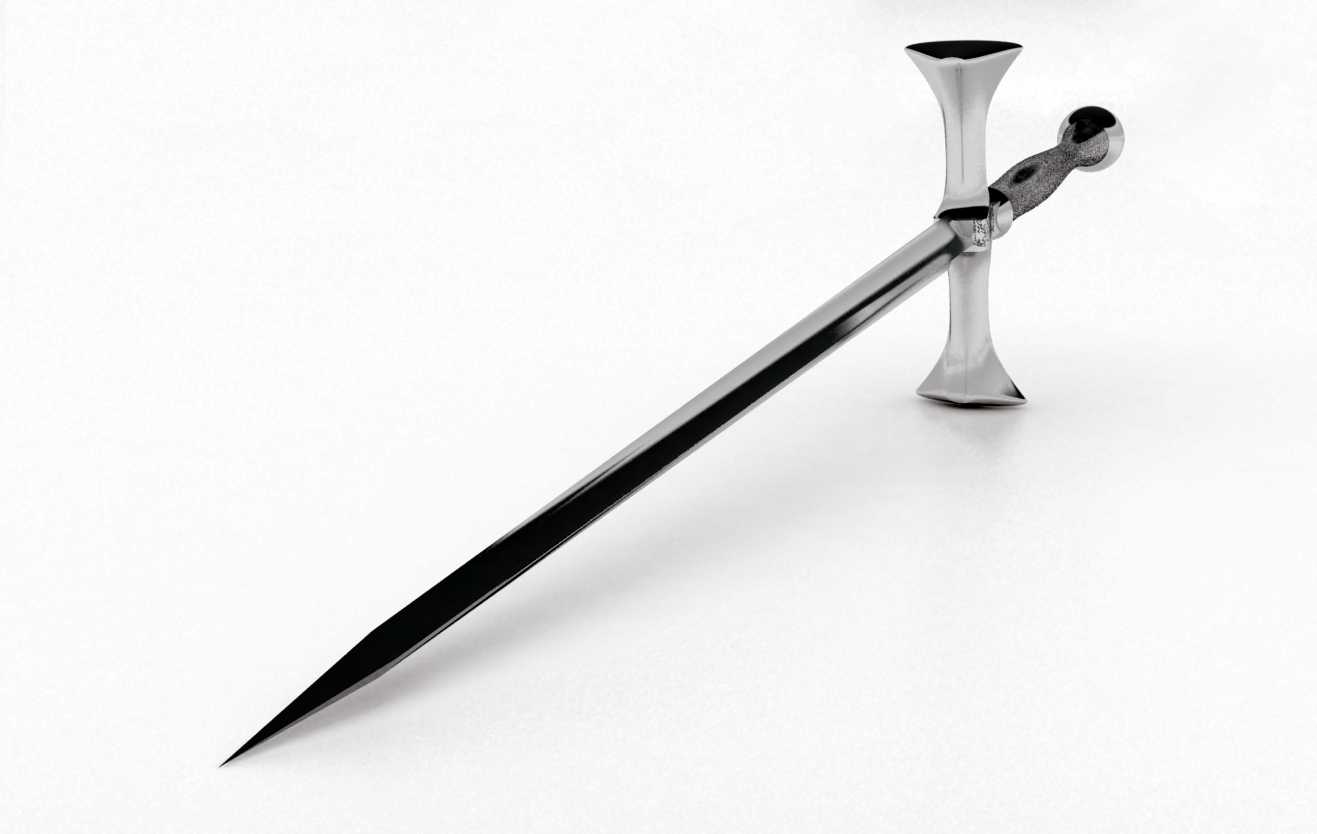

　　从功能特性层面拆解，整个构件分为三个核心功能段：握持段、支撑段、延伸刃段。握持段采用符合人体工学的收腰曲面设计，表面做了仿缠绳的防滑纹理处理，末端设置了圆形配重块，配重块中心预留了装饰嵌件安装位，可嵌入不同材质的装饰片匹配不同风格的展示需求，握持段的曲面弧度经过反复调整，既保证手持展示时的贴合度，也让整体线条从握持端到支撑段过渡自然，没有生硬的拼接棱角。支撑段完全复刻细高跟的经典收腰扩底轮廓，上端承接握持段与延伸刃段的衔接位置，下端做了加宽的平底支撑面，支撑面的平面度控制在0.1mm以内，保证构件放置在水平展台上时不会出现倾斜、晃动感，支撑段的壁厚做了渐变处理，靠近衔接位置的壁厚较厚，保证结构连接强度，靠近底部支撑面的位置适当减薄，避免整体重量过大导致展台承压过载，同时也让细高跟的轻盈视觉感得以保留。延伸刃段采用细长锥面结构，从衔接位置逐步收窄到末端尖点，刃部两侧做了对称的斜面处理，没有开锋利刃口，避免展示过程中出现划伤风险，刃段的直线度经过校准，保证从侧面观察时线条流畅无弯折，和细高跟的柔美曲线形成刚柔对比的视觉效果。

　　设计思路上，最初的方案是将鞋跟与剑身做简单拼接，打样后发现衔接位置存在明显的接缝断层，视觉整体性较差，后续调整了衔接区域的曲面过渡逻辑，将握持段的末端曲面同时延伸到鞋跟支撑段和剑身段，让三个部分共用一组基础曲面控制线，从根源上消除了拼接痕迹。曲面建模过程中，重点处理了三个位置的曲率连续：一是握持段与鞋跟支撑段的衔接转角，这里采用G2连续曲面，避免出现反光断层；二是剑身与握持段的衔接位置，做了微小的圆弧过渡，既消除锐边应力集中，也让线条过渡更顺滑；三是鞋跟底部支撑面与侧面的过渡圆角，圆角半径控制在2mm，既避免锐边磕碰，也不会破坏鞋跟的纤细轮廓。

　　外形尺寸与安装边界方面，整个构件总长度控制在420mm左右，其中握持段长度约120mm，最大直径35mm，适配大多数成年人的手掌握持尺寸；鞋跟支撑段高度约130mm，底部支撑面最大宽度45mm，放置时的支撑投影面积足够保证静置稳定性；延伸刃段长度约270mm，最宽处位置与衔接段连接，宽度22mm，逐步收窄到末端1mm的尖点。整个构件的最大外轮廓宽度不超过80mm，常规的展示柜层板都可以容纳，不需要额外定制展陈空间；如果需要做壁挂安装，可在鞋跟支撑段的背面预留M4的螺纹安装孔，孔位深度8mm，不会打穿支撑段正面影响外观，安装时使用常规的自攻螺丝即可固定在墙面基层上，壁挂状态下整体重心落在安装孔位的正下方，不会出现前倾掉落的风险。

　　从结构强度验证角度，因为是非承重的装饰类构件，不需要做高强度的载荷测试，只需要满足1.2米高度自由跌落至水泥地面不出现碎裂、刃段不出现弯折变形即可，建模时针对衔接位置做了加厚处理，壁厚从常规的2.5mm增加到4mm，抵消跌落时的冲击应力。表面处理可适配多种工艺，做哑光烤漆可以呈现潮玩的质感，做金属电镀可以呈现轻奢装饰的效果，做原木打磨上漆则适配文创手作的风格，不同表面处理工艺下，构件的整体尺寸偏差不会超过0.3mm，不需要针对不同工艺调整基础模型结构。
