壁挂式影音设备收纳安装架结构设计

　　在家庭影音系统的安装场景中，壁挂电视下方的空间利用一直是家装与设备安装领域容易被忽略的细节，多数用户在完成电视挂装后，会面临解码器、DVD播放器、小型机顶盒等便携影音设备无处安放的问题，直接摆放在电视柜上会占用地面空间，随意堆叠又会影响接线规整度与设备散热，这款壁挂式收纳架正是针对这一实际使用痛点开发的结构方案。从实际安装边界来看，这款架体采用贴墙挂装的固定形式，整体安装位置需匹配壁挂电视的下沿高度，架体顶部与电视下沿预留30-50mm的间隙，既避免遮挡电视底部的接口与散热孔，也能保证设备接线时的操作空间，架体整体深度控制在180-220mm区间，不会过度突出墙面造成磕碰，适配多数常规户型客厅的墙面安装条件，不会对通行空间造成挤占。

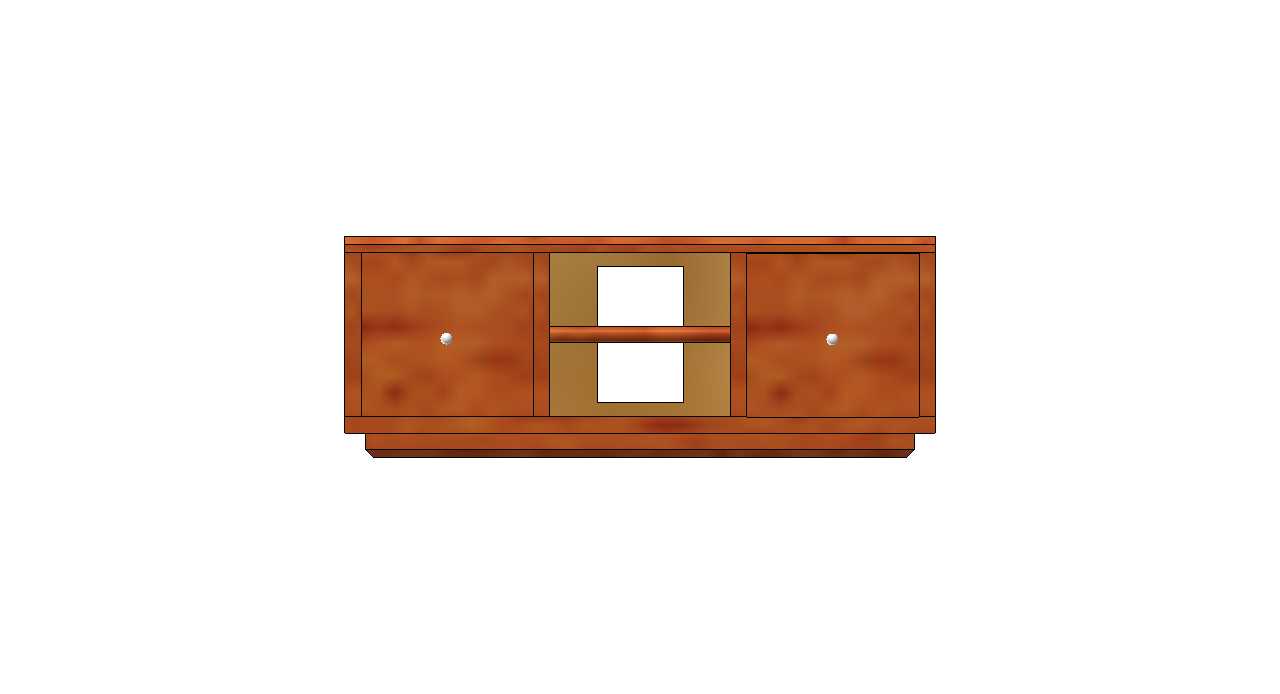

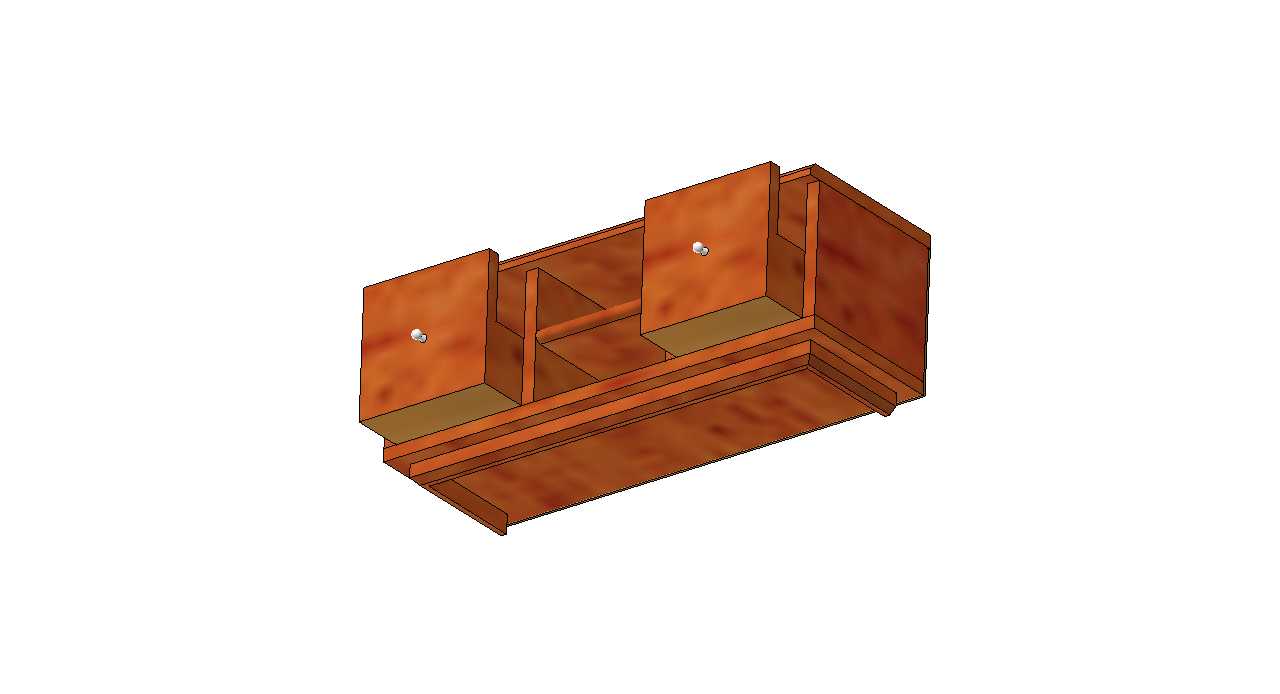

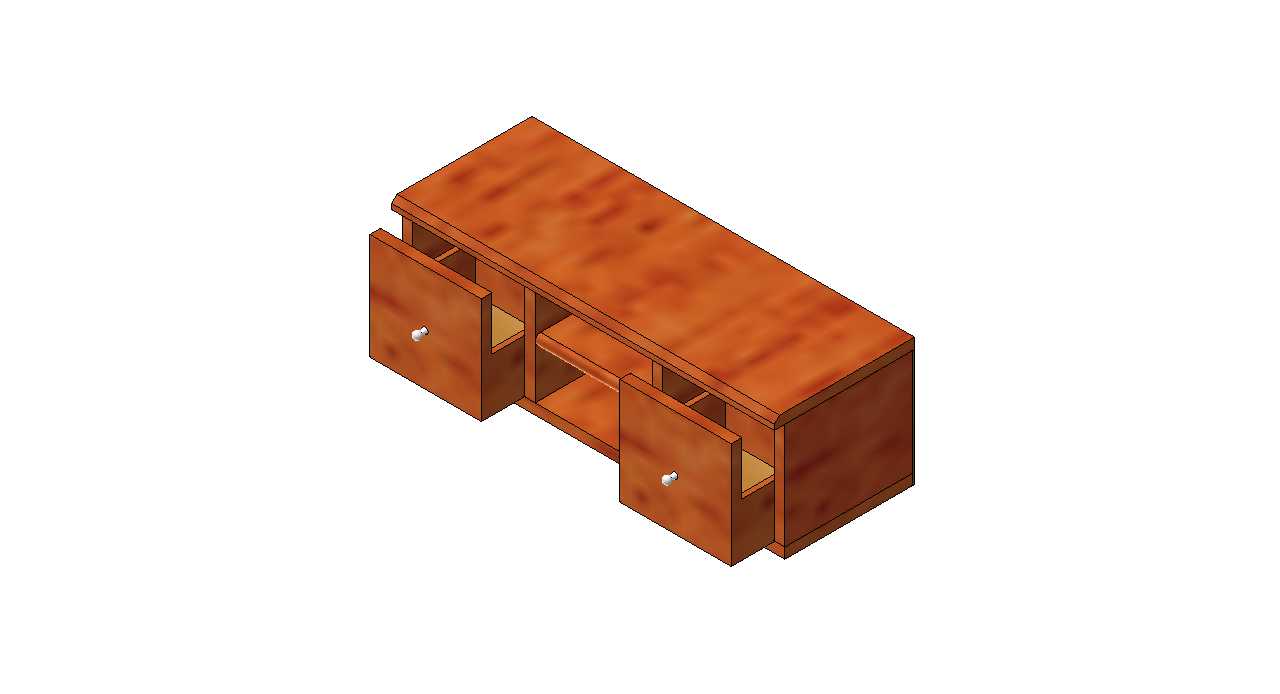

　　从功能分区设计来看，架体采用左右对称的双封闭柜门与中部开放式格位的组合结构，两侧封闭柜体内部预留了规整的储物空间，可以放置不常插拔的备用设备、接线配件、遥控器等零散物件，柜门采用简约的小圆点嵌入式拉手，避免突出的拉手剐蹭过往人员，也能保持整体外观的平整简洁；中部的双层开放式格位是核心的设备承载区，上下两层的格位高度分别匹配常规解码器与DVD播放器的机身高度，每层格位的净空高度预留10-15mm的余量，既保证设备放置时的顺畅度，也能给设备顶部留出足够的散热流通空间，格位中部的镂空区域并非装饰结构，而是专门预留的接线与散热通道，设备后方的HDMI线、电源线、音视频线可以直接通过镂空区域穿入墙内的预埋线管，避免线材外露杂乱，

　　同时镂空结构能形成上下贯通的空气对流通道，解决封闭柜体内设备长时间工作积热的问题。从结构设计的承重逻辑来看，架体整体采用板式拼接结构，背板采用加厚的多层板材作为主要受力构件，挂装时通过膨胀螺栓将背板直接固定在墙面承重基层上，而非仅固定在装饰面层上，每层承载隔板都采用嵌入式的榫卯拼接结构与侧板、背板连接，相比单纯的五金件连接，这种结构的抗剪切能力更强，单层开放式格位的额定承重可以达到8-10kg，完全满足常规影音设备的重量承载需求，两侧柜门采用隐藏式合页连接，开合角度可以达到90度，不会因为架体贴墙安装导致柜门无法完全打开，方便内部储物空间的存取操作。从实际使用的适配性来看，这款架体的外沿做了小半径的圆角打磨处理，

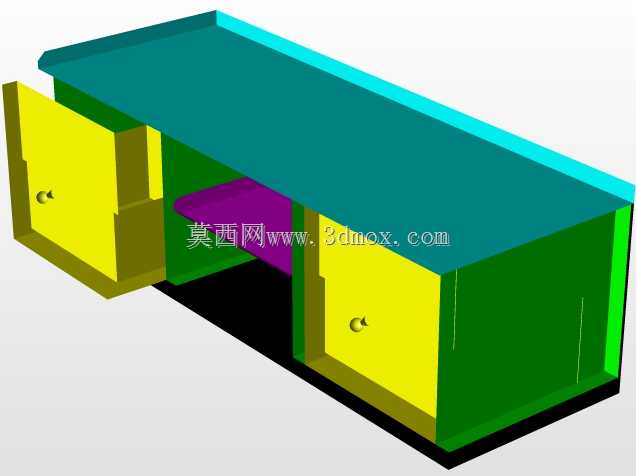

　　避免日常走动时的磕碰划伤，架体底部做了突出的底沿设计，既可以遮挡底部的安装固定件，提升外观的整体性，也能防止放置在架体上的小型设备意外滑落。在安装施工时，需要先定位壁挂电视的中心垂线，保证架体的中心与电视中心完全对齐，避免视觉上的错位感，固定背板时需要使用水平仪校准水平度，防止架体倾斜导致设备放置不稳，接线时可以将所有设备的线材集中从中部镂空区域梳理排布，配合扎带固定在架体背部的隐藏走线槽内，实现外观面无外露线材的整洁效果。不同于落地式的电视柜，这款壁挂式架体完全不占用地面空间，对于小户型客厅、卧室壁挂电视的场景适配性更强，同时木质的外观材质可以匹配多数家装的木质家具风格，不会像金属架体那样产生突兀的工业感，在实现设备承载收纳功能的同时，也能兼顾墙面装饰的作用。在结构建模过程中，需要重点关注各板材拼接处的公差配合，尤其是柜门与柜体的配合间隙，需要预留1-1.5mm的均匀缝隙，保证柜门开合顺畅不会出现卡滞，中部格位的镂空尺寸需要匹配常规影音设备的接口排布位置，避免镂空区域过小遮挡设备接口导致接线困难，挂装孔位的排布需要避开墙体内预埋的水电管线位置，建模时可以在背板上预留多组可选的挂装孔位，适配不同墙面的固定条件，提升现场安装的灵活性。
