四孔环形指尖减压把玩金属构件

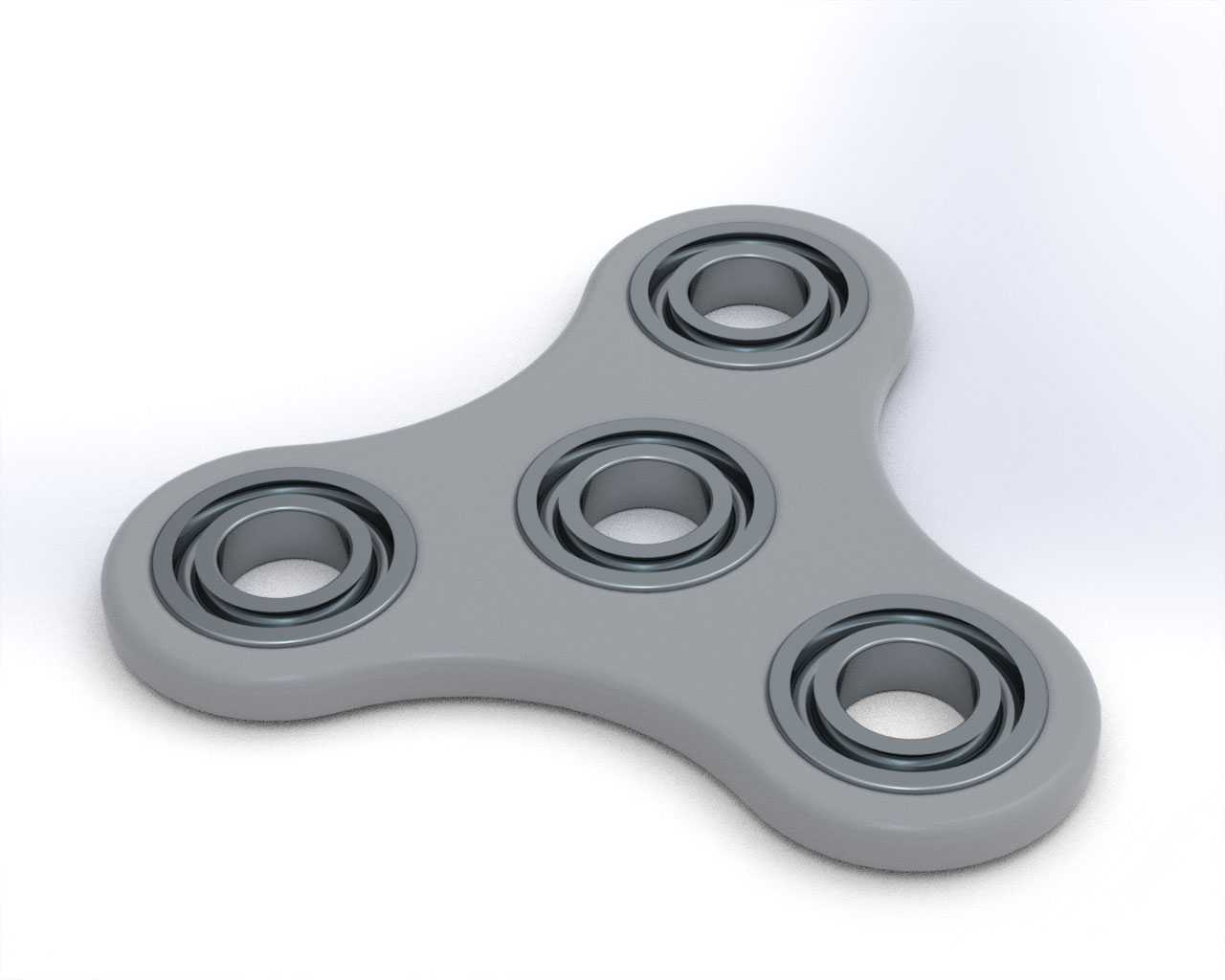

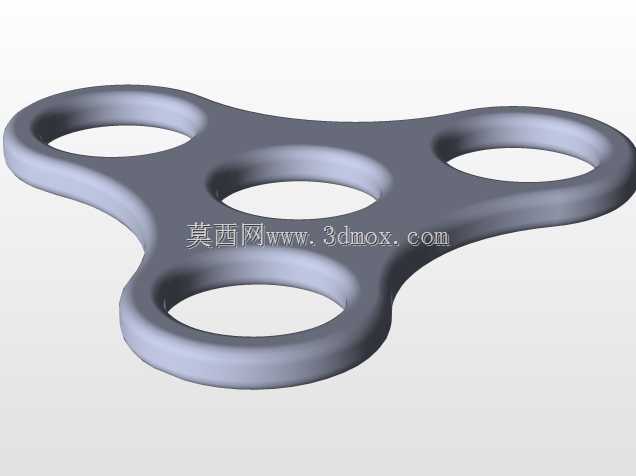

　　日常做结构设计久了，偶尔会做些脱离工业生产刚需的小构件，这次的四孔环形件最初是给车间同事做的指尖把玩件，后来发现这类结构在纺织设备的张力调节组件里也能找到适配场景，索性就把结构做了优化，兼顾把玩手感和工业适配性。先从安装边界说，整个构件外轮廓最大外接圆直径控制在72mm，厚度统一做了8mm，没有突出的棱角，所有边缘都做了R3的圆角过渡，不管是拿在手里把玩还是装在设备上，都不会出现刮蹭织物或者划伤操作人员的情况。四个通孔的直径统一为22mm，孔位分布是按照中心对称排布的，相邻两个孔的中心距是28mm，每个孔的内壁也做了R1的圆角，避免应力集中，要是作为纺织设备的导纱环使用，纱线从孔内穿过的时候，不会因为孔口的锐边磨断纤维，这点是参考了现有导纱件的设计细节做的调整。

　　设计思路上最开始没想着做对称结构，最早画的草图是三孔的不对称造型，打样之后拿在手里转动的时候重心偏置，转起来晃动感太强，把玩的时候震手，装在设备上的话高速运转会产生额外的振动，影响纱线张力的稳定性，后来调整成四孔中心对称结构，把整个构件的质心落在几何中心位置，不管是用手指拨动旋转，还是作为过线件承受纱线的径向拉力，受力都能均匀分散到四个连接臂上，不会出现单侧应力过大导致断裂的问题。连接臂的截面做的是椭圆形，不是常规的矩形截面，矩形截面的棱边不管是握持还是过线都有突兀的触感，椭圆截面的弧面和手指接触的时候贴合度更好，长时间把玩也不会硌出压痕，要是作为纺织设备的辅助导纱件，纱线偶尔蹭到臂面的时候，弧面也能顺滑引导纱线归位，不会勾住纱线的毛羽造成断纱。

　　实际应用场景里，这个构件一方面可以作为指尖减压的把玩配件，四个孔刚好能容纳除拇指外的四根手指，握持的时候指腹刚好卡在孔位的弧面上，转动的时候因为质心居中，转动惯量均匀，空转的顺滑度比不对称结构好很多，表面做喷砂氧化处理之后，金属的哑光质感不会留指纹，握持的摩擦力也刚好，不会打滑。另一方面在纺织生产场景里，这个构件可以安装在细纱机的张力调节架上，四个孔可以同时引导四根纱线，相比传统的单孔导纱钩，集成度更高，安装的时候只需要在中心位置打一个M5的安装孔，用一颗内六角螺丝就能固定，不需要额外做多个安装位，节省安装空间，也减少了安装调试的工作量。

　　功能特性上，整个构件采用一体化铣削成型，没有拼接焊缝，结构强度比焊接组装的导纱件高很多，承受纱线拉力的时候不会出现开焊变形的问题，表面的氧化层厚度控制在10μm，硬度足够应对日常纱线的摩擦，长时间使用也不会出现磨出沟槽的情况，要是作为把玩件的话，日常磕碰也不容易掉漆留痕。之前测试的时候，把这个构件装在小型纺纱试验机上，以每分钟120米的线速度引导纯棉纱线，连续运行72小时，孔壁没有出现明显的磨痕，纱线的断头率比用普通单孔导纱钩的时候低了大概8%，主要是因为四个孔的位置对称，纱线的走向更顺，不需要额外调整导纱角度。另外这个结构的重量控制在45g左右，拿在手里有足够的金属坠手感，把玩的时候不会因为太轻没有质感，装在设备上的时候，自身重量也不会给安装架带来额外的负载，不需要额外加固安装支架。

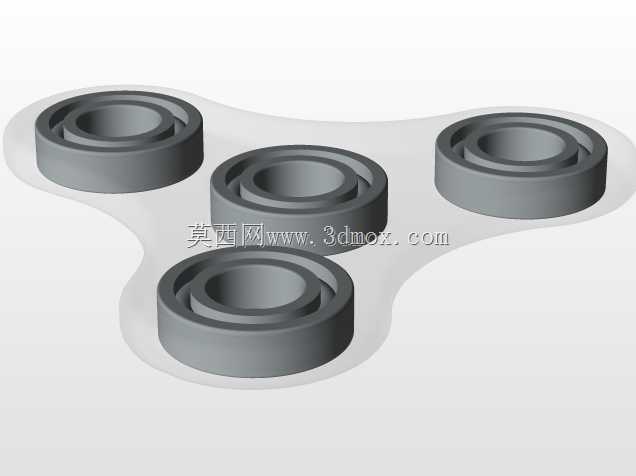

　　做结构优化的时候，特意把四个连接臂的厚度做了等强度设计，靠近中心位置的臂厚比外边缘厚1mm，因为中心位置是安装固定点，承受的弯矩最大，外边缘主要承受孔位传递的径向力，等强度设计既能保证整体结构强度，又能尽可能减轻不必要的重量，不会出现材料浪费的情况。孔位的公差控制在H7级别，要是后续需要在孔内加装陶瓷导纱圈，也能直接压装进去，不需要二次扩孔，适配性很强。另外整个构件的所有面都做了顺滑过渡，没有加工死角，不管是做阳极氧化还是抛光处理，都能均匀覆盖表面，不会出现积液或者处理不到位的情况，后期维护也很方便，沾了纱线毛羽或者灰尘的时候，用 compressed air 吹一下就能清理干净，不需要复杂的清洁流程。
