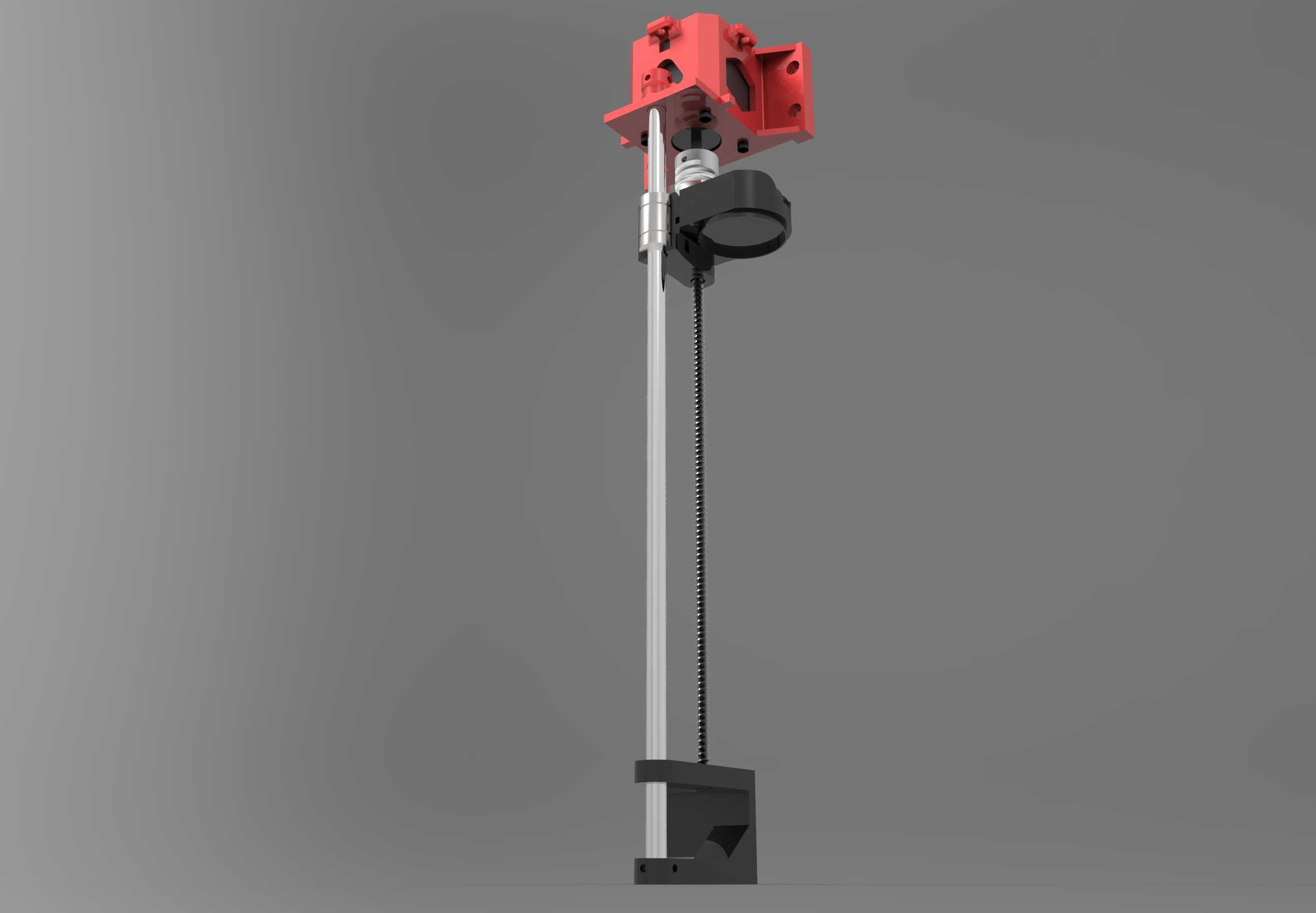

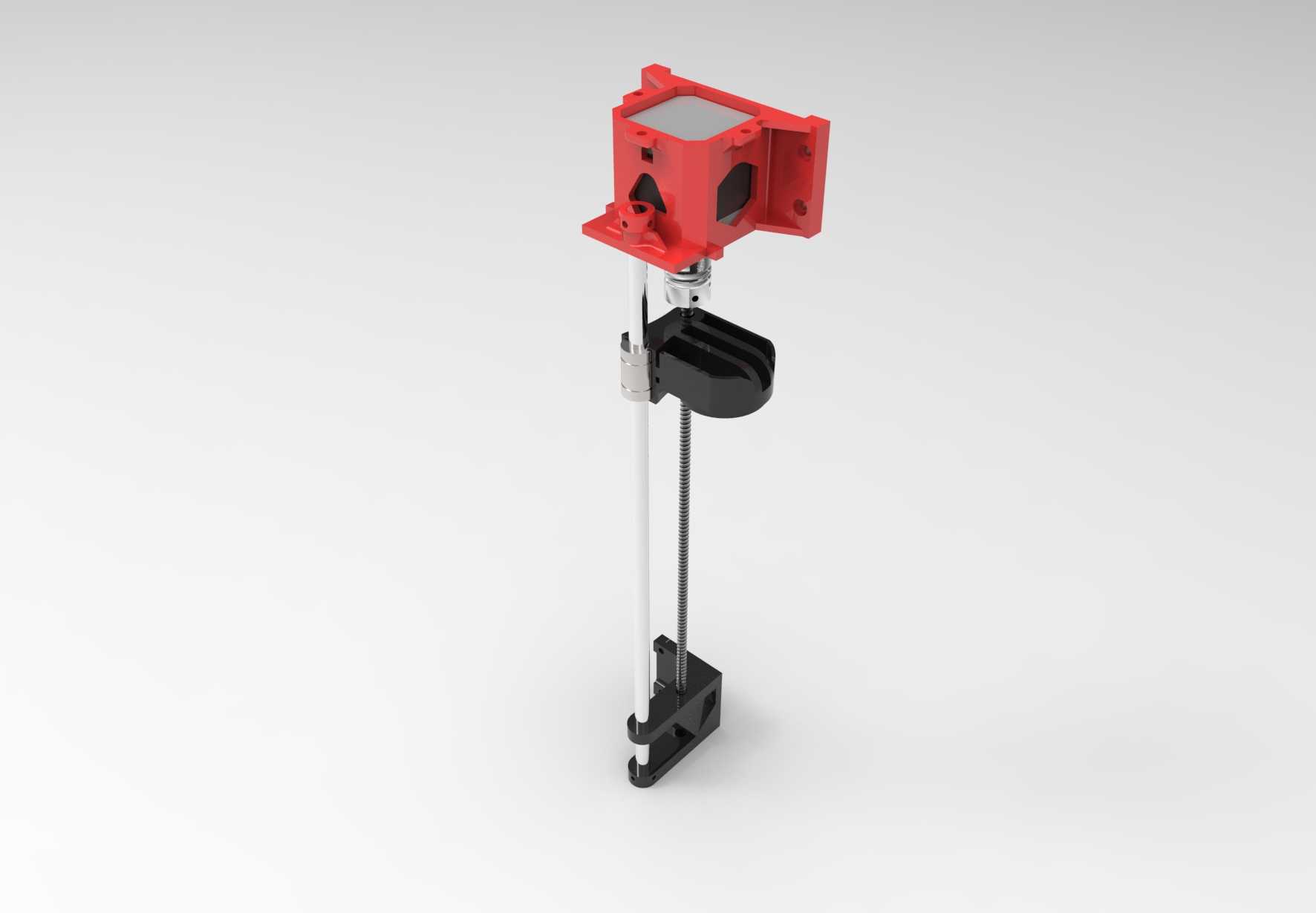

不需要做大幅结构修改就能直接适配不同机架的安装位。从功能特性上看,这套轴系采用单丝杠加双光杆导向的经典布局,丝杠负责传递升降动力,两根平行布置的光杆承担径向负载与导向限位,避免丝杠承受径向弯矩导致的磨损加快、传动卡顿问题。上部的红色安装座是核心承载部件,既可以直接固定CNC的高速主轴电机,也可以安装3D打印机的挤出机总成,安装座内部预留了丝杠螺母的固定槽位与直线轴承的安装孔位,装配时不需要额外做定位工装,只要将螺母与轴承压入座体对应的沉孔,拧紧紧固螺丝就能完成核心部件的固定,能大幅减少装配环节的调校时间。下部的固定座同时承担光杆下端定位、丝杠下端径向支撑的作用,座体上预留的安装孔可以直接固定在设备的底部横梁上,桌面级数控加工与熔融沉积成型设备的Z向运动单元,直接决定设备层厚控制精度、运动平稳性与长期运行可靠性,这套轴系装配结构同时适配小型CNC雕刻设备与入门级桌面FDM3D打印机的Z轴传动需求,在两类设备的结构迭代中属于通用性极强的成熟传动方案。从实际应用场景来看,小型桌面CNC在加工软金属、亚克力、木材等低切削力工件时,Z轴需要承担主轴单元的垂直进给动作,既要保证进给过程的直线度误差控制在微米级区间,也要抵消主轴高速运转带来的微幅振动;而桌面3D打印机的Z轴需要承载打印平台或者挤出头组件的垂直升降,每一层的升降位移精度直接决定打印件的层纹表现与尺寸公差,这套轴系的结构参数刚好覆盖两类设备的负载与精度需求,
和上部安装座的安装孔位保持同轴度设计,装配时只要先固定上下两个座体,再穿入光杆与丝杠就能保证整体的直线度,不需要反复调整同轴度。设计思路上,这套结构优先考虑了桌面级设备的装配便利性与维护成本,所有部件都采用标准件组合的形式,光杆、丝杠、直线轴承、丝杠螺母都是市面上容易采购的通用标准件,后期出现磨损时不需要定制替换件,直接采购对应规格的标准件就能完成更换。结构上没有采用复杂的双丝杠同步传动方案,是因为桌面级设备的Z轴负载普遍在5kg以内,单丝杠配合双光杆的结构完全能满足负载需求,同时还能减少一个同步传动的电机,降低设备的电控复杂度与制造成本,对于DIY爱好者或者小批量生产的桌面设备厂商来说,这种结构的BOM成本更低,
装配调校的门槛也更低。外形尺寸与安装边界方面,这套轴系的整体横向安装尺寸控制在120mm以内,上部安装座的横向固定孔距适配市面上绝大多数桌面3D打印机与小型CNC的2020、2040铝型材机架安装位,不需要额外打孔或者做转接件就能直接固定。光杆的有效行程覆盖200mm到300mm的常用区间,能满足桌面设备常规的加工与打印高度需求,下部固定座的突出高度控制在20mm以内,不会过多占用设备底部的安装空间,给底部的电控板、电源模块留出足够的布置空间。实际运行过程中,这套轴系的运动阻力主要来自直线轴承与光杆的配合,装配时只要在光杆表面涂抹少量润滑脂,就能保证长期运行无卡顿,丝杠采用T型梯形丝杠的规格,具备一定的自锁能力,
在设备断电时Z轴不会因为负载自重出现下滑问题,既不需要额外加装抱闸机构,也能避免CNC加工时主轴下坠撞坏工件、3D打印机断电时喷头下坠蹭坏打印件的问题。上部安装座的侧面还预留了限位开关的触发片安装位,装配时可以直接将原点限位开关固定在机架对应的位置,触发片随安装座上下运动,到原点位置时就能触发开关完成Z轴归零,不需要额外设计触发结构。导向光杆与安装座内的直线轴承采用间隙配合设计,配合公差控制在0.02mm以内,既不会因为间隙过大导致运动过程中出现晃动,也不会因为间隙过小导致运动阻力变大、温度升高时出现卡滞问题,在室温10到40度的常规工作环境下都能保持稳定的运动状态。丝杠螺母采用消隙设计,螺母座内部预留了消隙弹簧的安装空间,可以通过调整弹簧预紧力消除丝杠与螺母之间的传动间隙,保证Z向进给的反向误差控制在0.05mm以内,不管是CNC做Z向进刀动作还是3D打印机做层厚升降动作,都不会因为反向间隙出现进给误差,直接提升加工件与打印件的尺寸精度。
