改装赛车双叉臂式下控制臂结构设计

项目分类:汽车 发布时间:2021-11-21 ID:405685
  • 改装赛车双叉臂式下控制臂结构设计
  • 改装赛车双叉臂式下控制臂结构设计
  • 改装赛车双叉臂式下控制臂结构设计

  该控制臂属于赛车底盘悬架系统的核心导向传力构件,主要应用于轻量化改装赛车的前悬下支撑点位,承担车轮与车架之间的载荷传递、运动轨迹约束功能,在车辆过弯、制动、加速工况下,将车轮受到的纵向力、侧向力以及力矩传递至车身主体结构,同时配合减震器、弹簧组件完成悬架的跳动行程约束,保证车轮定位参数在设计行程内保持在合理区间,避免轮胎异常磨损与转向特性突变。

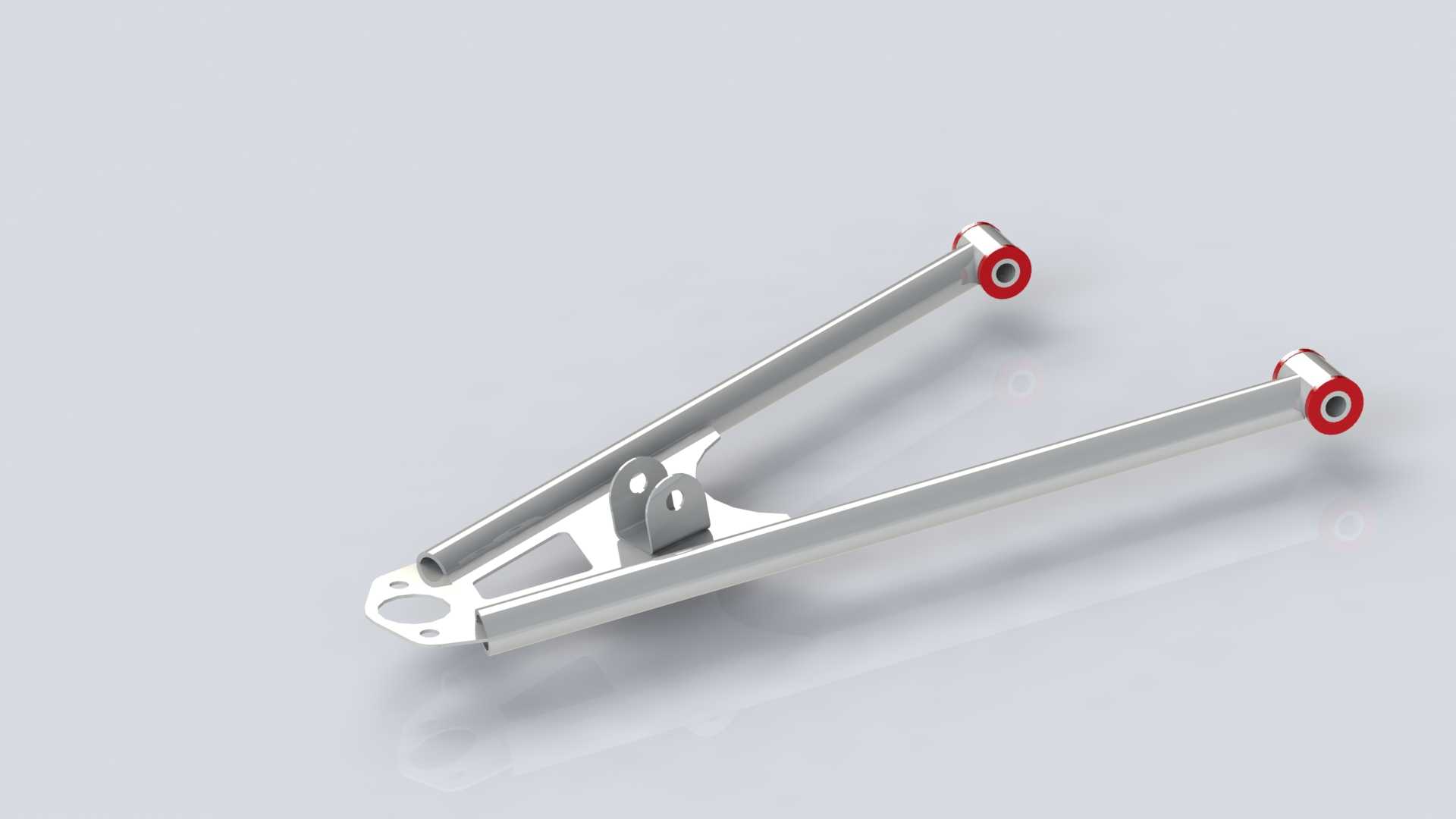

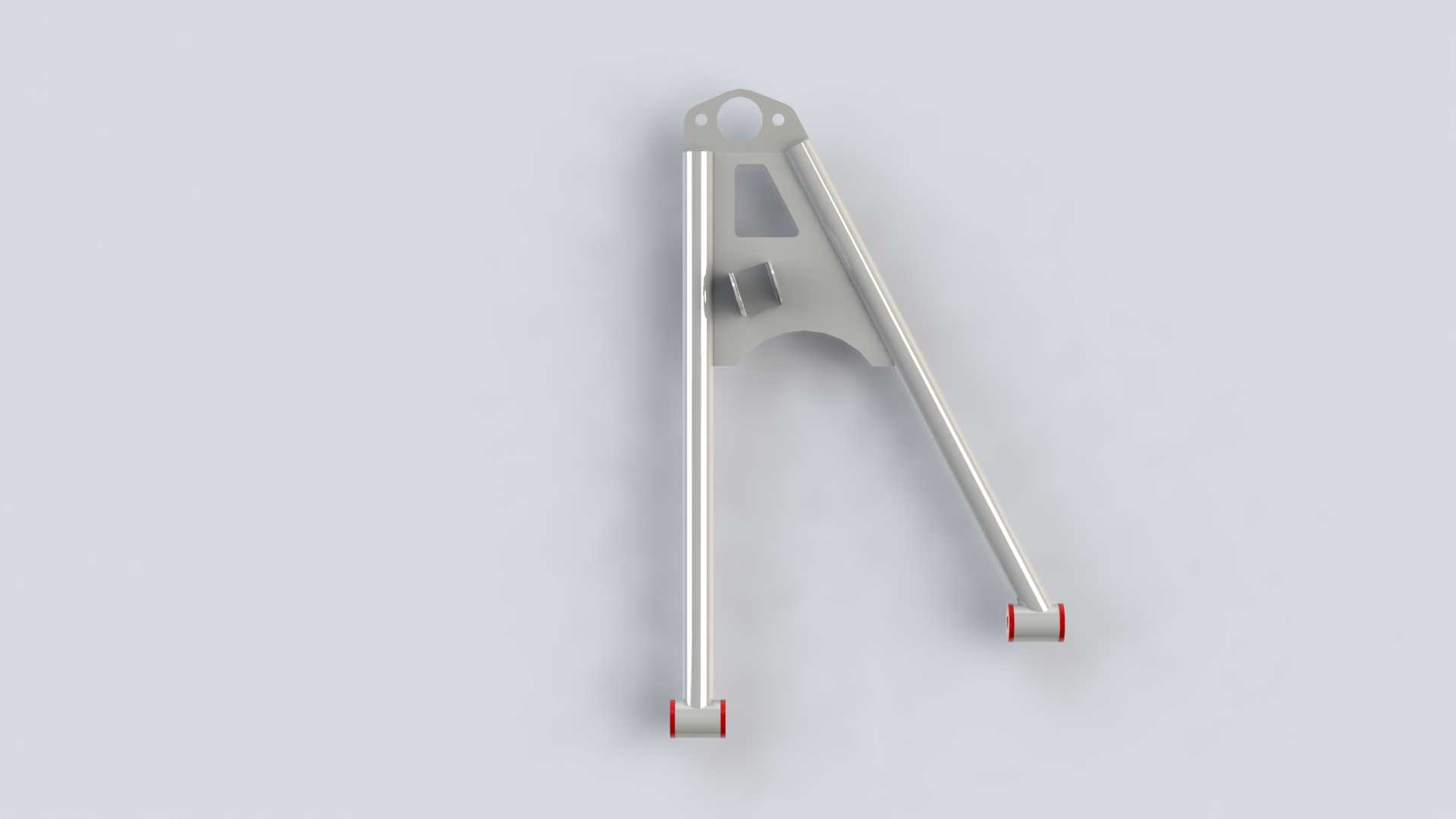

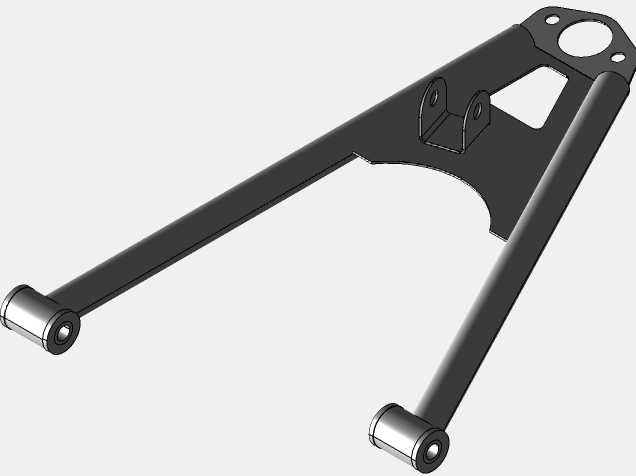

  从结构设计逻辑来看,该部件采用双杆式三角臂布局,两根主承载杆体采用空心圆管型材加工,在保证抗弯、抗扭截面模量满足强度要求的前提下,尽可能降低构件自身重量,符合赛车轻量化设计的核心诉求。臂体与车架连接的铰接端采用镶嵌式金属衬套结构,衬套外圈设置红色限位挡圈,既可以限制衬套在工作过程中的轴向窜动,也能在铰接副发生小角度偏转时提供适度的阻尼缓冲,过滤路面传递的细碎振动,同时避免金属构件直接接触产生的异响与磨损。臂体中部的集成安装支座设置了多个铰接孔位,分别用于连接减震器下固定点、转向拉杆外球头以及防倾杆连杆,将多个悬架附件的安装接口集成在同一构件上,减少了底盘零散支架的数量,进一步降低了悬架系统的整体重量,也简化了总装工序的装配步骤。臂体与转向节连接的外端采用球铰式连接结构,能够适应车轮上下跳动、转向转动时的多自由度角度变化,避免运动干涉。

  在安装边界设计上,该控制臂的两个车架侧安装点间距经过匹配调校,与副车架上的预设安装孔位完全对应,安装时仅需将衬套同轴穿入副车架安装座的销轴内,锁紧端部固定螺母即可完成主体定位,无需额外的调整垫片即可保证初始安装位置精度。外端球铰的锥面规格与对应转向节的锥孔尺寸匹配,锁紧扭矩符合赛车底盘紧固件的设计规范,能够承受大侧向加速度下的冲击载荷。构件的整体外轮廓在设计时充分考虑了悬架跳动的安全间隙,在车轮上跳至极限位置、转向打满的工况下,臂体与轮胎内侧、刹车分泵、轮辋之间均保留了足够的安全距离,不会发生运动干涉。杆体与中部安装支座的连接部位采用焊接加固结构,焊缝布局避开了应力集中区域,经过受力仿真验证,在3g侧向加速度、1.5g制动减速度的极限工况下,构件的最大应力值低于材料屈服强度的60%,具备足够的安全冗余。

  不同于量产乘用车的冲压焊接式控制臂,该部件的结构设计完全偏向赛道使用场景,没有预留民用车辆所需的柔性衬套大变形量,铰接副的阻尼特性调校更偏向支撑性,能够在激烈驾驶时提供更清晰的路感反馈,减少悬架的虚位,提升转向响应速度。需要注意的是,该构件的设计参数针对特定改装车型的底盘几何调校,安装时需要匹配对应规格的减震器行程、弹簧刚度以及车轮定位参数,不可直接套用在量产民用车辆上,否则会导致车轮定位参数失准,影响行驶稳定性与操控安全性。在实际装车测试中,该结构的控制臂能够有效降低悬架下置构件的非簧载质量,提升车轮的贴地性能,在连续弯道工况下能够让轮胎更稳定地贴合路面,提升整车的弯道极限表现。
