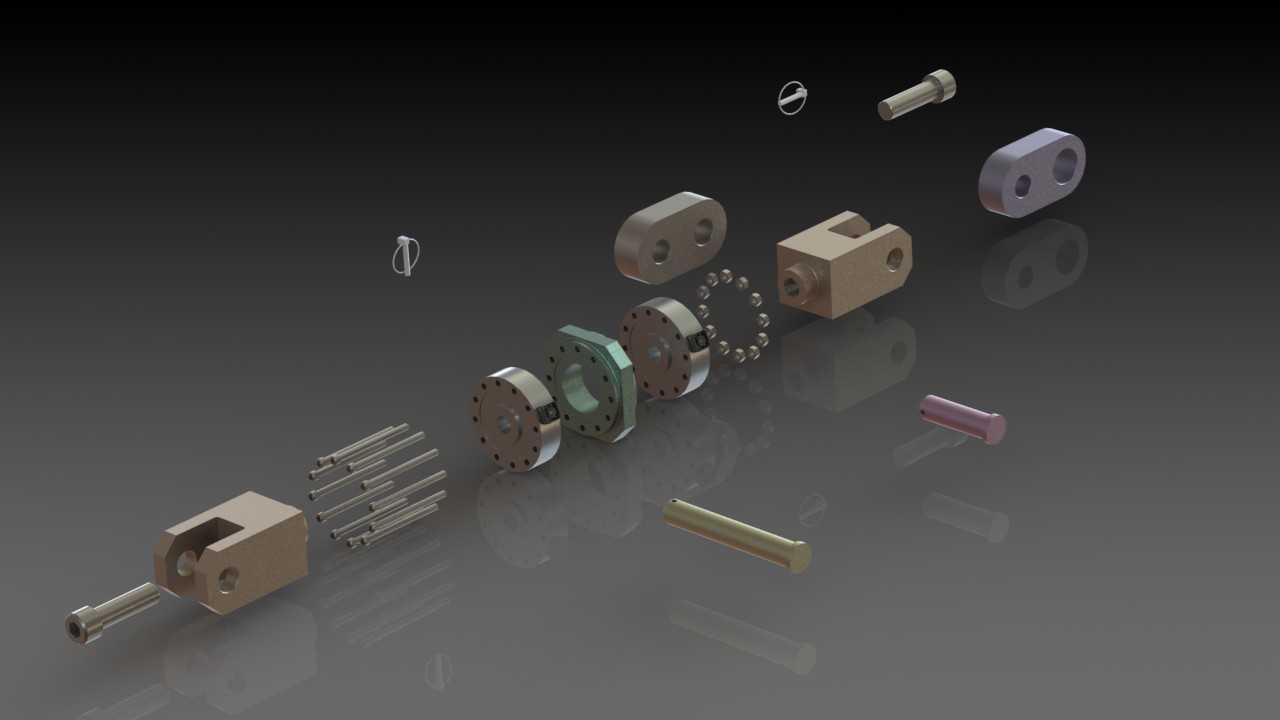

柱式称重传感器爆炸结构拆解展示

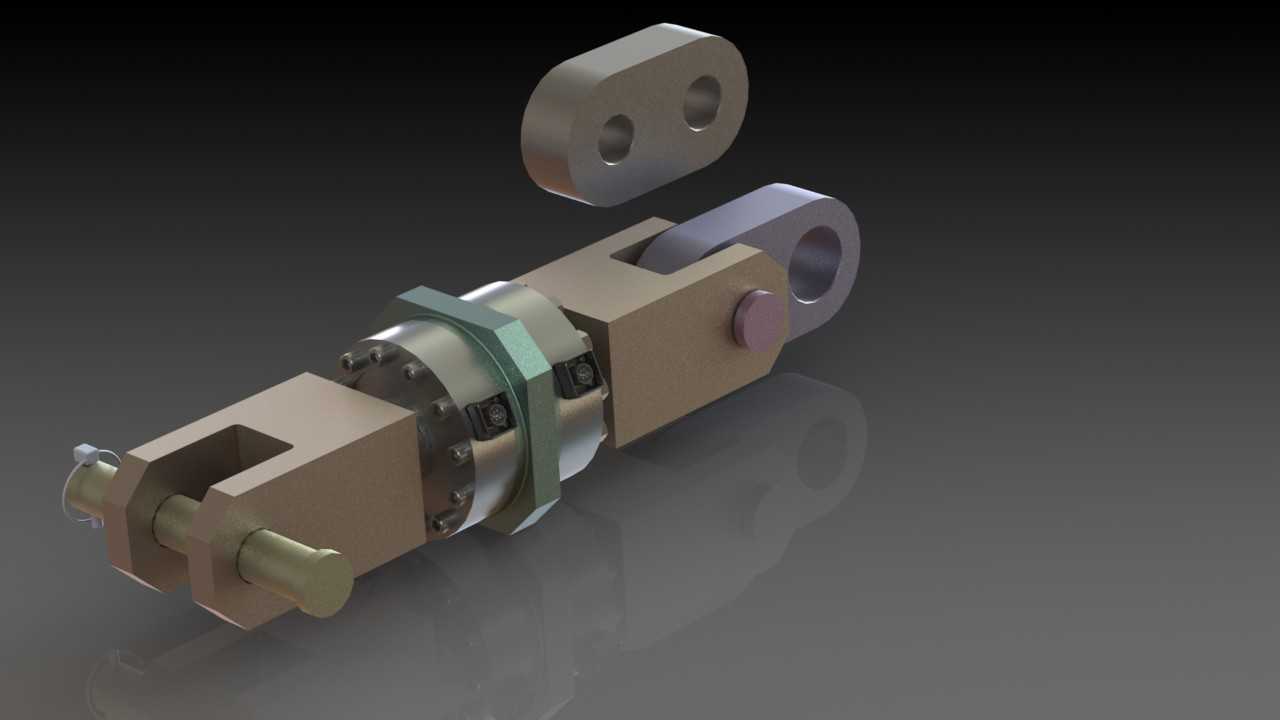

　　这类柱式称重结构目前在工业称重场景里覆盖度极高，小到产线在线检重的工位测力、料仓料位的重量核算，大到地磅、车载称重、起重设备的载荷限制，核心的力值采集环节都靠这类结构完成。从拆解的爆炸视图能看到，整个结构的力传递路径设计得非常直接，上下两端的承载连接块是直接和被测载荷接触的部分，采用的是带销孔的方块式结构，安装时可以通过销轴快速和上下承载工位铰接，避免偏载带来的侧向力直接作用在核心弹性体上，这部分的安装面做了铣平处理，平面度控制在0.02mm以内，保证受力时接触面完全贴合，不会出现局部应力集中导致的测量偏差。

　　中间的核心弹性体是整个传感器的力敏核心，柱式结构的优势是抗过载能力强，轴向刚度大，适合大吨位的称重场景，弹性体的外圆上预留了应变片的粘贴工位，圆周方向均匀布置的应变片组成全桥测量电路，能抵消温度漂移和侧向力带来的测量误差，弹性体两端通过法兰结构和上下承载块连接，法兰连接面之间做了定位止口，同轴度公差控制在0.01mm，保证加载时力线完全沿着弹性体的轴向传递，不会产生附加弯矩。

　　拆解视图里能看到的多组内六角紧固螺钉，是用来把法兰、密封端盖、承载块锁紧成整体的，螺钉的排布是沿法兰圆周均布，拧紧时需要按照对角线顺序分次加载扭矩，避免法兰面受力不均导致弹性体产生预加应力，影响零点输出的稳定性。两端的密封端盖是用来保护内部应变片和接线电路的，端盖和弹性体之间装有O型密封圈，能达到IP67的防护等级，适应车间、户外等有粉尘、淋水的使用场景，端盖上预留了线缆引出的防水接头位置，接线完成后可以通过锁紧螺母把线缆固定，避免拉扯线缆导致内部应变片引线脱落。

　　视图里的滚柱保持架组件是过载保护结构的一部分，当载荷超过额定量程的120%时，上下承载块会通过限位结构贴合，多余的载荷会直接通过限位结构传递，不会作用在弹性体上，避免弹性体产生塑性变形导致传感器报废，这部分的限位间隙是在装配时通过修磨调整垫的厚度来控制的，间隙太小会导致量程内的力值传递被分流，测量值偏小，间隙太大则起不到过载保护的作用。

　　在做这类结构的三维建模时，首先要确定核心参数：额定量程决定了弹性体的直径和材质，一般10t以内的量程用40CrNiMoA调质处理就可以满足刚度和强度要求，更大吨位则需要选用更高强度的合金结构钢。建模时要先搭建力传递的基准轴线，所有回转类零件都以这条轴线为装配基准，再依次排布承载块、弹性体、法兰、密封端盖的位置，紧固件的排布要符合机械设计的均布原则，避免出现应力集中的锐角结构，所有棱边都要做倒钝处理。安装边界方面，这类传感器的上下安装位需要预留足够的铰接空间，销轴的配合公差选H7/h6，既保证安装时的拆装便利性，又不会因为间隙过大导致受力时产生晃动，传感器周边要预留至少20mm的操作空间，方便后期接线、校准和维护，安装基础的刚度要足够，避免加载时基础变形带来的测量误差，一般要求安装基础的承载能力是传感器额定量程的1.5倍以上。

　　另外在结构设计时还要考虑偏载补偿的问题，虽然上下铰接结构已经能抵消大部分侧向力，但实际使用场景里难免有偏载情况，所以在应变片布片时要在弹性体圆周方向均匀布置4片或8片应变片，接成全桥电路，不仅能补偿温度带来的零点漂移，还能抵消一定范围内的偏载、弯矩带来的测量误差。密封结构的设计也不能忽略，工业场景里很多称重设备是在户外或者潮湿多尘的环境下使用，密封圈的材质要选用耐老化的丁腈橡胶或者氟橡胶，线缆要选用带屏蔽层的专用称重电缆，避免现场的电磁干扰影响测量信号的稳定性。从拆解的零件排布能看到，整个结构没有多余的复杂零件，所有零件都是服务于力值稳定传递、信号准确采集、结构可靠防护这三个核心目标，这也是工业传感器设计的核心思路，不需要多余的装饰结构，所有结构特征都有明确的工程作用。
