汽车后桥后轮集成结构三维数模

本模型为汽车后轮集成后桥总成三维数模，建模阶段首先完成整体结构的基准定位，以桥壳中心轴线为核心基准，依次搭建主减速器壳体、半轴套管、轮毂连接法兰、盘式制动器安装位的基础特征，严格参照58.623法兰到福特9英寸样式后桥的螺栓分布参数，完成5×4.5规格螺栓孔的阵列排布，保证各连接位的装配公差符合实车设计标准，所有特征均采用全参数化建模方式，关键尺寸可根据设计需求快速调整适配不同车型参数。

参数设计层面，模型完整还原了后桥的承载结构参数，桥壳主体采用变截面设计匹配不同位置的受力需求，半轴长度、法兰盘安装孔位、制动器安装支架的定位尺寸均经过严谨校核，盘式制动器的制动盘厚度、卡钳安装跨距、轮毂轴承位的配合尺寸均符合乘用车后桥的通用设计规范，无多余冗余特征，所有装配关系均按照实车连接逻辑添加约束，可直接用于装配干涉校验。

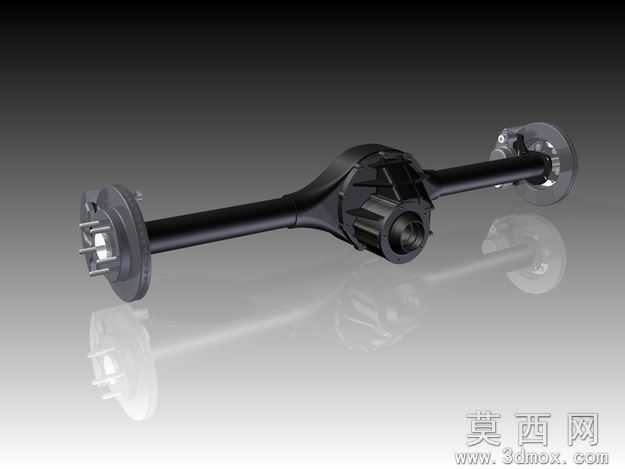

渲染材质部分，桥壳主体采用哑光黑色铸铁材质表现，还原原厂铸铁桥壳的磨砂质感，制动盘采用高反光金属材质模拟灰铸铁制动盘的金属光泽，螺栓、连接销等标准件采用镀锌亮面金属材质，轮毂法兰面做了轻微的磨损质感处理，背景采用渐变灰色反光地面，添加柔和的环境反射效果，清晰呈现后桥总成的整体轮廓与各部件的层次关系，渲染效果可直接用于方案展示与教学演示。

结构原理上，该后桥为整体式驱动后桥，核心功能是将传动轴传递的动力通过主减速器减速增扭后，经差速器分配给左右两侧半轴，最终带动轮毂与车轮转动，同时桥壳承担车身载荷与行驶过程中的冲击载荷，两侧集成的盘式制动器通过卡钳夹紧制动盘实现车轮制动，安装支架用于连接悬架系统与车身，完整实现驱动、承载、制动三大核心功能，各部件的连接逻辑完全符合实车结构。

软件兼容方面，模型提供STEP、IGES通用中间格式，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维设计软件，导入后可直接进行编辑、装配、工程图导出等操作，同时附带STL格式文件，可直接用于3D打印验证、结构手板制作，无需额外修复破面，不同格式的模型均保留完整的装配结构与部件分层，方便用户根据自身需求选用。

研发教学应用层面，该模型可用于汽车底盘设计研发阶段的结构校验、装配模拟，帮助设计人员快速验证后桥与悬架、制动系统的匹配性，缩短研发周期；同时可作为汽车构造、机械设计相关课程的教学案例，帮助学生直观理解整体式驱动后桥的结构组成、动力传递路径与工作原理，也可用于职业院校汽修专业的结构拆装演示，辅助学员掌握后桥部件的装配关系与检修要点。
