传动用万向接头精密三维结构设计

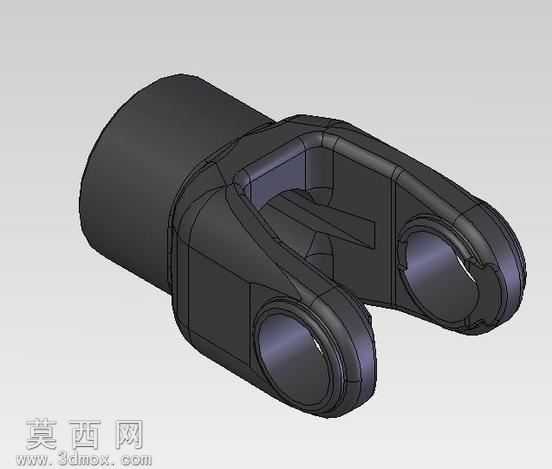

本作品为传动系统核心部件万向接头的三维参数化建模成果，建模过程依托三维机械设计软件完成，全程遵循机械加工工艺规范与零件装配逻辑开展设计。建模初始阶段首先梳理万向接头的功能需求：该部件需实现两相交轴之间的动力传递，可在轴间夹角随工况动态变化的场景下稳定输出扭矩，因此整体结构分为套筒连接端与叉形铰接端两大功能模块。建模时首先绘制套筒段的基准旋转轮廓，通过旋转凸台命令生成带内孔的圆柱套筒基体，内孔尺寸按照标准轴径配合公差设定，套筒外壁做了等厚强化设计，避免大扭矩传递下出现筒壁开裂问题。针对叉形铰接端，先绘制对称分布的两个叉臂轮廓草图，通过拉伸凸台生成叉臂基体，随后在两个叉臂同轴位置绘制铰接孔特征，孔内壁做了高精度同轴度约束，保证后续十字轴装配后可灵活转动无卡滞；叉臂与套筒衔接位置做了大圆弧过渡结构，通过圆角命令优化应力集中区域，避免交变载荷下衔接处出现疲劳断裂。建模全程对零件的拔模角度、壁厚均匀性做了校验，所有棱边均按照机械加工要求设置了合理的倒角与圆角，既去除锐边保证装配安全，也符合实际切削加工的工艺特性。材质渲染阶段选用合金结构钢作为基础材质，调整金属材质的粗糙度、反光度参数，还原经过机加工后的金属表面质感，铰接孔内壁做了高亮金属渲染，模拟精加工后的内孔表面状态。结构设计上充分考虑万向接头的实际装配场景，套筒端可与动力输入轴过盈配合连接，叉形端的铰接孔可与十字轴组件配合，实现变角度动力传输，整体结构无冗余特征，所有尺寸均参考通用机械传动件的行业标准设定，可直接用于虚拟装配验证、运动仿真分析，也可作为机械设计教学、传动方案演示的数字化模型使用，模型的特征树保留了完整的建模步骤，参数可根据实际轴径、扭矩需求灵活调整修改。
