麦克风放大器2U标准机箱结构设计

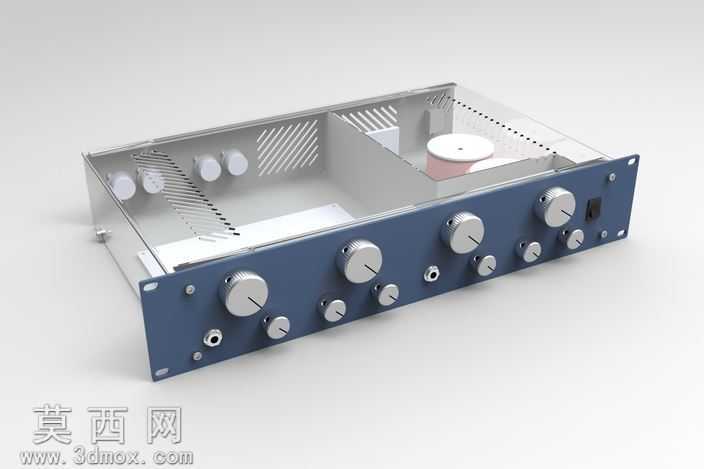

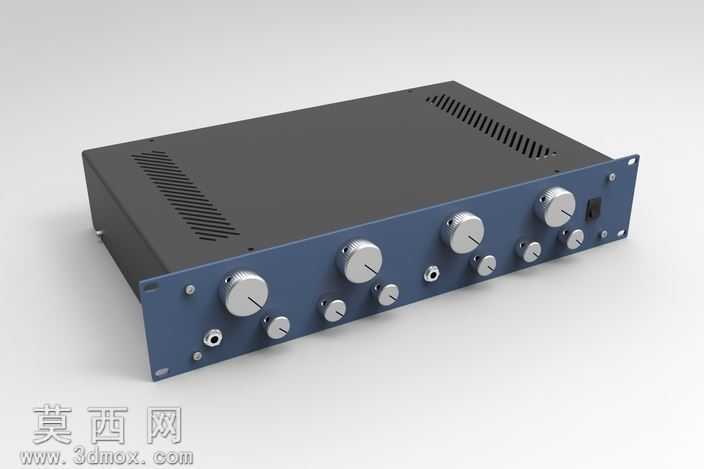

本作品为适配麦克风放大器的2U标准机架式机箱三维建模成果，建模过程严格遵循19英寸标准机柜的2U安装尺寸规范，整体长宽高比例符合通用机架设备的安装要求，可直接适配标准机柜的安装位，无需额外调整安装尺寸。建模阶段首先完成整体结构的基准搭建，将机箱拆分为主体钣金外壳、前面板功能组件、后部接口安装区、顶部散热结构四个核心模块逐一构建，各模块之间预留合理的装配公差，确保实际生产组装时各部件可顺利配合。前面板区域做了精细化的结构设计，按照麦克风放大器的功能布局，依次排布了多组旋钮安装位、音频接口安装孔、开关固定位，每个安装位的尺寸都匹配对应标准元器件的规格，旋钮安装位预留了定位卡槽，可避免旋钮装配后出现转动偏移的问题，接口开孔边缘做了倒角处理，既提升装配顺滑度也可避免割伤线材。机箱主体采用钣金折弯结构建模，侧板与顶板为一体化折弯成型设计，减少后续组装的拼接缝隙，提升机箱整体结构强度；顶部区域按照散热需求设计了多组平行排列的通风散热槽，散热槽的开孔角度、长度、间距都经过合理排布，在保证机箱结构刚性的前提下最大化通风面积，可有效带走放大器工作时产生的热量，避免设备内部积热影响元器件使用寿命。前面板采用差异化的材质表现，渲染阶段为前面板赋予深蓝色磨砂金属材质，模拟铝合金阳极氧化的细腻哑光质感，主体外壳赋予深灰色磨砂钣金材质，还原冷轧钢板喷塑的真实触感，旋钮部分采用亮银色金属材质搭配黑色刻度标识，清晰区分功能操作区域，提升前面板的视觉层次感。建模过程中对所有边角做了圆角处理，避免尖锐边角带来的安全隐患，同时让机箱整体外观更显精致；机箱两侧的安装耳做了加厚结构设计，预留了标准的机柜固定螺丝孔，可保证设备安装到机柜后长期承重不变形。后部区域预留了电源接口、信号输出接口的安装位，同时设计了接地柱的固定结构，满足音频设备的电磁屏蔽与安全使用要求。整体模型结构完整，各部件之间的装配关系清晰，所有开孔、折弯、固定结构都符合钣金加工的工艺要求，可直接用于后续的工程出图与生产打样，渲染效果真实还原了成品机箱的外观质感，可用于产品展示、结构验证等多个场景。
