螺丝密封胶涂抹器结构设计三维作品

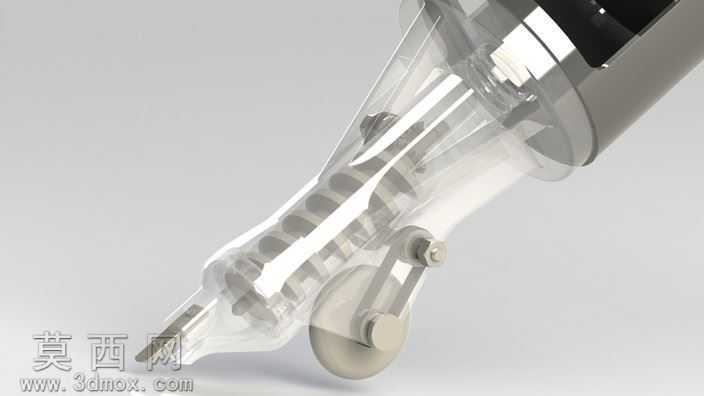

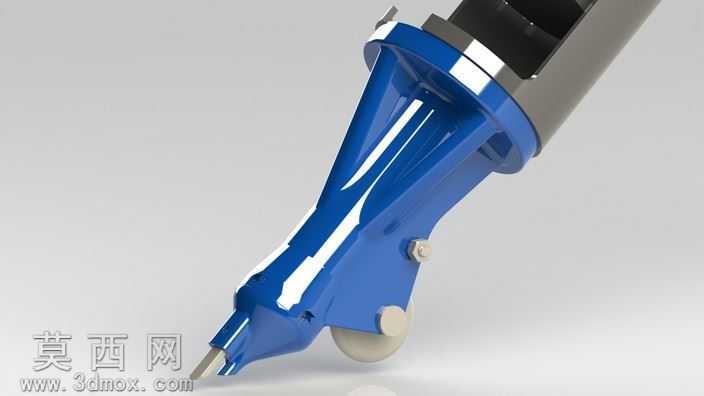

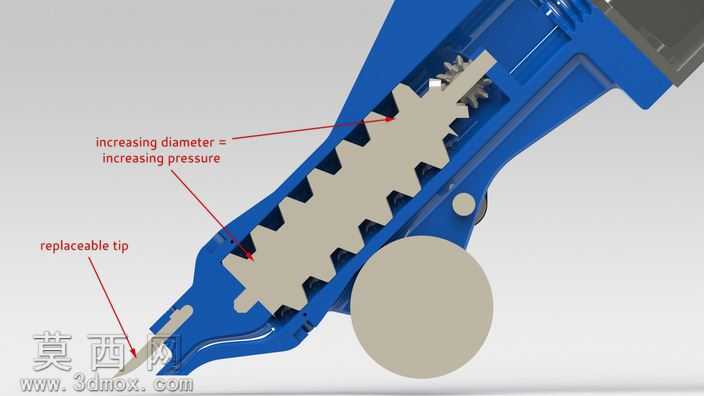

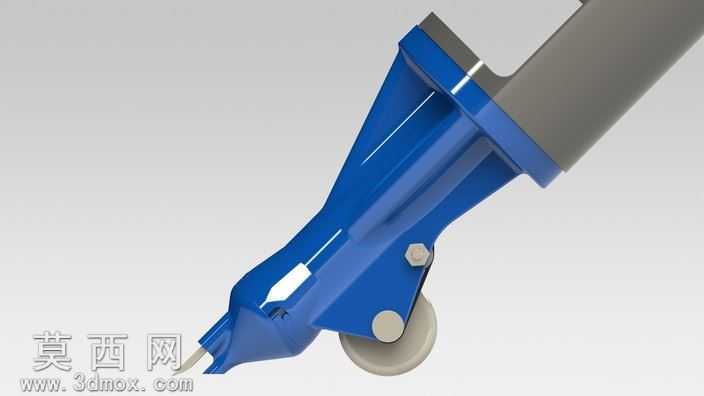

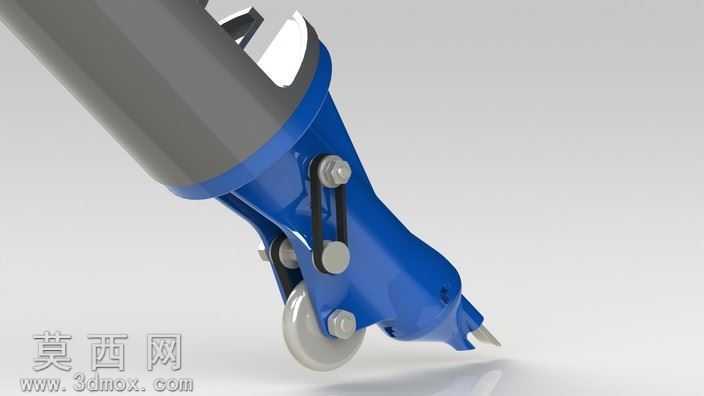

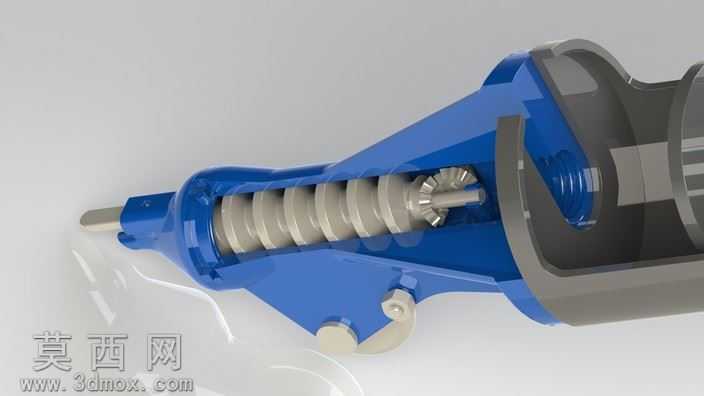

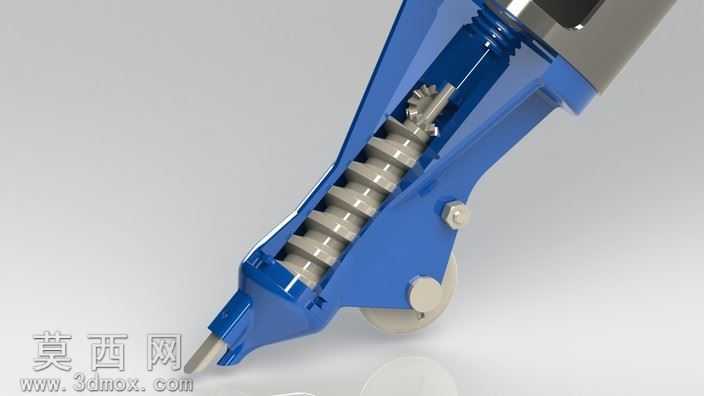

本作品为螺丝密封胶涂抹器的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，对涂抹器的握持腔体、出胶导流锥头、走料滚轮组件、密封胶适配接口等所有零部件进行了1:1等比例建模，每一处配合公差、安装卡扣、转轴孔位都严格按照实际使用的装配逻辑进行参数设定，确保各部件装配后无干涉、运动逻辑通顺。渲染阶段采用工业级写实渲染方案，针对不同部件的材质特性做了精细化的材质参数调整：主体握持外壳采用亮面工程塑料材质，调整了合适的粗糙度、反射率与环境光遮蔽参数，还原出工程塑料表面光滑带细微反光的质感；出胶锥头部分做了同色系的材质区分，边缘的高亮反光条通过材质自发光与反射通道的参数调试，还原出产品设计中的标识条效果；底部的走料滚轮采用哑光耐磨尼龙材质，转轴固定件采用金属镀锌材质，金属件的细微磨砂质感、边缘倒角的高光反射都做了逐帧调试，最终渲染图的光影层次分明，各部件材质区分清晰，能够直观展现产品的外观设计细节。结构设计上充分考虑实际使用场景的需求，握持腔体采用符合人体工学的锥形收窄设计，能够适配标准310毫升规格的凝固胶管盒式磁带结构，密封胶可通过腔体内部的增压通道被匀速输送至出胶尖嘴，底部的滚轮组件可在螺丝表面滚动时根据行进速度自动调节出胶量，出胶尖嘴采用可更换式设计，能够根据不同规格的螺丝密封需求更换不同口径的尖嘴，避免涂胶过程中胶液脏污手指，同时在腔体中部设计了直径递增的增压段，能够提升胶液输送过程中的压力，保证出胶均匀连续，不会出现断胶、溢胶的问题。整体设计围绕螺丝涂胶的实际作业需求展开，从结构合理性、使用便捷性、维护成本等多个维度做了优化，三维模型完整还原了产品的所有设计细节，可直接用于产品原型验证、作业演示、生产开模参考等场景。
