丰田雅力士二代车载安卓收音机安装固定框架

　　这套框架结构面向丰田雅力士二代车型的中控影音升级场景，主要承担后装安卓大屏收音机与原车仪表台之间的过渡连接任务。在整车内饰装配体系里，中控主机并非直接塞入仪表台开口，而是需要一个兼顾定位、承托与外观收口的中间件，框架正是围绕这一需求展开。

　　从实际装车逻辑看，原车音响区域的开口尺寸、安装孔位与周边饰条的配合关系都有明确边界。后装安卓主机普遍采用标准化面板尺寸，而雅力士二代的中控型腔并不能直接匹配，框架外圈轮廓依照原车仪表台开口走势成型，内圈则按照目标主机的安装尺寸收口，使二者在装配后形成连续、贴合的视觉面。框架四角及侧边设置的折边与卡扣位，用于嵌入原车型腔或与配套支架锁附，避免主机在车辆振动工况下出现松动、异响。

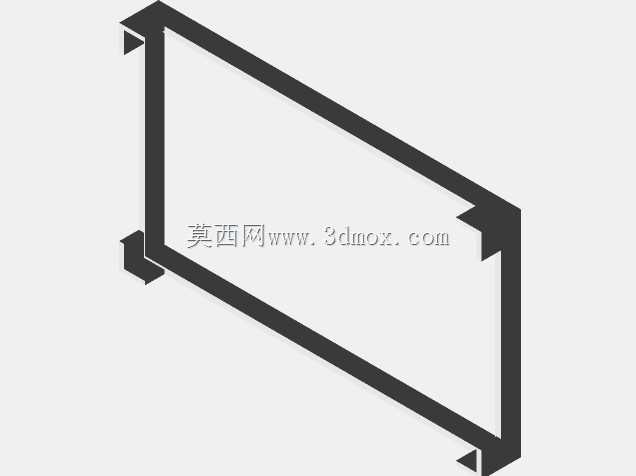

　　结构形式上，该件以薄壁框体为主体，边缘带有翻边加强。单纯的平面框在长期受力和温度循环下容易翘曲，翻边既提升了整体刚性，也为面板与仪表台之间提供了搭接面。端部的小凸台和定位结构对应原车安装点位，装配时可先以凸台预定位，再进行紧固件锁附，减少现场对位调整的工作量。框体内部留出足够的过线与散热空间，主机后部的线束插接、天线引线以及散热通道都不会被框架干涉。

　　设计思路的核心在于“适配”而非“重构”。框架不改变原车仪表台的主体结构，也不要求对中控骨架进行破坏性切割，而是通过外形映射把后装主机的安装基准转移到原车已有孔位上。对于改装从业者而言，这意味着装车过程可逆，拆卸后可恢复原车状态；对于结构设计人员而言，这类件的难点不在复杂曲面，而在边界尺寸的准确把控——外圈要与仪表台曲面贴合，内圈要压紧主机面板，侧边还要避让空调控制、危险报警按键等相邻部件。

　　尺寸链上需要重点控制框架的厚度与开口净空。厚度过大，会导致主机面板外凸，与周边饰条不在同一平面；厚度过小，则承托面不足，主机固定后容易产生悬臂振动。内圈净空尺寸需覆盖主机机身最大轮廓，同时保留合理装配间隙，间隙过大会造成面板晃动，过小则在低温塑料件收缩时出现装配干涉。框架外缘与仪表台皮纹面的配合边应尽量均匀，避免局部缝隙过大影响外观。

　　在使用功能上，框架并不承担电气连接，而是纯粹的机械安装与外观集成件。它把安卓收音机的显示屏、操作面板稳定固定在驾驶员可触及、视线可快速扫过的位置，同时让后装设备与原车内饰风格衔接。车辆行驶中的颠簸、加速减速带来的惯性载荷，都会通过框架传递到仪表台安装点，因此折边、卡扣和锁附位的分布要保证受力路径短而直接，避免局部应力集中。

　　建模时可先依据中控开口建立外轮廓基准，再反向生成内圈安装边界，随后补充翻边、定位凸台和避让缺口。框体转角处宜保留适当圆角，既有利于塑料成型时的材料流动，也能减少应力集中。对于需要后期开模或数控加工的场景，壁厚均匀性、拔模方向和安装面平面度都应在三维阶段同步检查，确保数据从装配验证走向实物制作时不需要反复修模。

　　围绕这一框架，整车中控改装的装配关系被清晰梳理：主机固定于框架内，框架落位于仪表台型腔，线束在后部空间完成插接，面板与饰条形成平整过渡。各部分职责明确，既满足后装影音设备的安装需求，也保留了原车中控的结构完整性。
