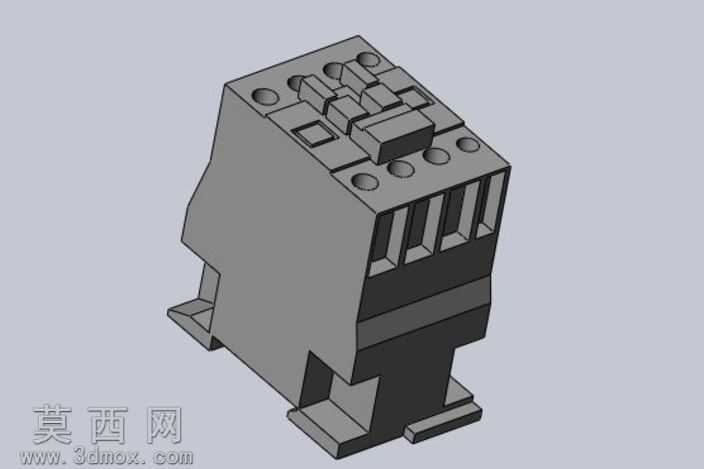

CJX2-09交流接触器三维结构模型

本模型为CJX2-09型号交流接触器的三维数字化建模成果，建模过程以实物测绘尺寸为基准，采用SolidWorks软件完成全参数化结构搭建，完整还原了该款低压控制电器的全部外观与装配结构特征。建模初期先梳理接触器的整体层级结构，将模型划分为基座主体、顶部接线端子组、中部触头操作机构、底部导轨安装卡扣四大核心模块，通过自底向上的装配逻辑完成各部件的配合约束，确保各部件相对位置与实物完全一致。外观建模阶段，针对基座的阻燃塑料壳体，通过拉伸、切除、拔模等基础特征还原壳体的加强筋结构、散热槽位以及侧边的安装导向斜面，对顶部的接线端子孔位，采用圆周阵列与线性阵列结合的方式，精准还原每一个接线螺丝孔的位置、孔径与沉台结构，保证端子排布的规整性。中部的触头操作区，还原了可动触头支架的分层卡槽结构、灭弧栅片的插装槽位，以及操作按钮的凸起防滑纹理，每一处细小的卡扣、定位凸台都通过精细特征建模完成，没有省略任何装配定位结构。底部的导轨安装卡扣部分，还原了卡扣的弹性让位槽结构、卡接斜面的角度，以及卡扣与基座之间的连接加强结构，完整呈现该型号接触器适配标准DIN导轨安装的结构特点。材质与渲染阶段，为基座壳体赋予哑光深灰阻燃塑料材质，调整材质的粗糙度参数还原工业塑料的磨砂质感，为接线端子区域赋予浅灰工程塑料材质，区分不同功能区域的材质差异，金属接线部位赋予镀锌金属材质，还原金属件的轻微反光特性，渲染时采用柔和的工业产品布光方案，通过多角度光源凸显模型的结构层次感，清晰呈现各部件的轮廓分界与结构细节。整个建模过程严格遵循工业电器的实际尺寸比例，所有特征参数均可编辑调整，可用于低压配电教学演示、电气柜装配仿真、产品结构展示等多个场景，模型装配关系完整，无干涉错面问题，结构还原度高，能够直观展现CJX2系列小容量交流接触器的典型结构特征。
