摩托车链条截断器结构设计三维作品

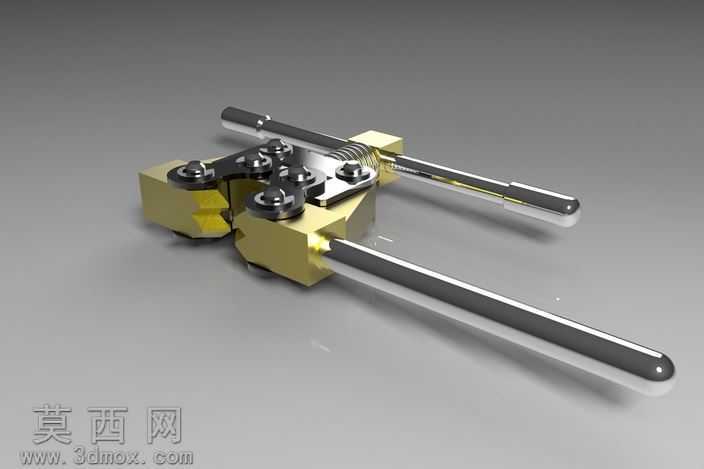

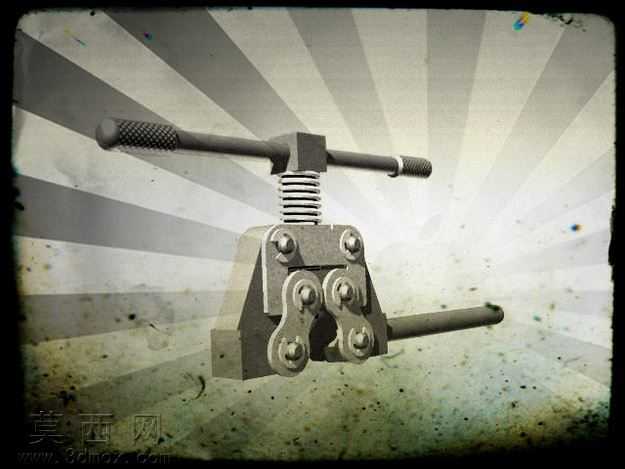

本作品为摩托车链条截断器的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化零件构建，首先依据链条截断作业的受力需求拆分核心构件：包含黄铜材质的定位基座、淬火钢材质的顶针推杆、铰接式压合杠杆、复位弹簧以及锁紧定位组件，每一个零件均按照实际加工公差设定尺寸参数，确保各部件装配时的干涉量控制在0.02mm以内，完全符合机械装配的精度要求。材质渲染阶段针对不同构件的物理属性做了精细化材质映射：定位基座赋予黄铜金属材质，调整表面粗糙度参数模拟锻造后经铣削加工的哑光金属质感，边缘处添加轻微倒角高光体现机加工痕迹；顶针与推杆部分赋予高碳钢材质，表面做镀铬抛光处理，反射强度调整至75%还原五金工具的亮面金属特性；铰接部位的销轴添加轻微磨损质感，复位弹簧采用弹簧钢材质并还原螺旋结构的光影过渡，黑色压合手柄部分赋予防滑橡胶材质，添加细微颗粒纹理提升握持部位的真实感。结构设计上充分考虑实际使用场景的操作逻辑：双推杆平行布局适配不同规格的摩托车链条，可支持节距范围9.525到15.875的常规摩托车链条截断作业，铰接杠杆结构通过力臂放大原理降低操作时的按压力度，复位弹簧可在完成一次截断作业后自动将顶针复位，基座上的定位卡槽可快速卡入链条外链板，避免作业时链条偏移导致顶针弯折。建模过程中对活动构件做了运动仿真验证，模拟压合杠杆下压时顶针的进给行程，确保顶针可精准对准链条销轴中心，不会出现偏磨卡滞的问题，整体装配完成后做了全局渲染，采用三点布光方案突出金属构件的轮廓层次，灰色渐变背景弱化环境干扰，清晰呈现截断器的整体结构与各部件的装配关系，完整还原了这款维修工具的工业设计细节与功能特性。
