精密设备接口用圆柱型防尘清洁刷结构

　　在精密电子组装、光学元件加工、小型机电设备运维的现场场景里，这类圆柱型防尘清洁刷的使用频率远高于很多通用工装，它的核心作用并非普通的表面浮尘清扫，而是针对窄缝、圆柱接口、插拔式连接端的定向除尘防护——很多人在做设备维护时会忽略，精密接插件的针脚缝隙、光学镜头的镜筒内壁、小型气动接头的配合面如果积攒粒径超过50μm的浮尘，轻则造成接触电阻波动、气路密封失效，重则会在设备运行时随部件相对运动刮伤配合面，造成不可逆的精度损失。

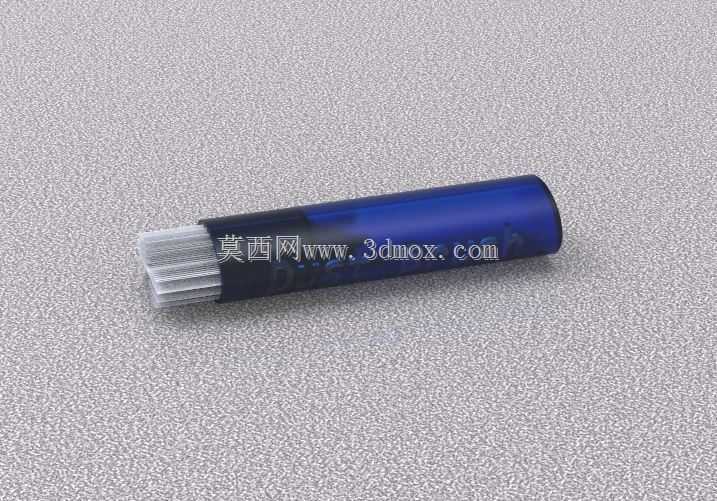

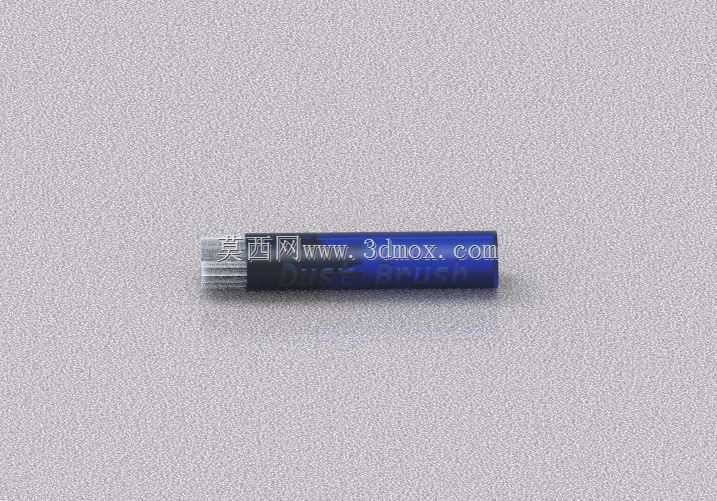

　　从结构设计逻辑来看，这款防尘刷没有采用传统的植毛式结构，而是将刷丝部分做了一体化的多棱齿型成型，刷丝段的外径比握持筒体小1.2mm左右，每根刷齿的端面都做了0.1mm的圆角过渡，避免在清洁软质接触面时留下划痕；握持段采用半透明的硬质筒体，一方面可以让操作人员直观看到刷体内部是否积攒了清扫下来的尘屑，方便及时清理，另一方面筒体的外径做了12mm的标准化设计，刚好适配常规工装挂板的卡扣位，也能配合延长杆使用，够到设备内部深度超过150mm的狭窄腔体。

　　实际选型应用时，需要先明确清洁对象的安装边界：如果是用于清洁板卡类的金手指接口，刷齿的长度要控制在8mm以内，避免刷齿过长弯折后碰到周边的贴片元件造成引脚脱焊；如果是用于清洁气动快插接头的内孔，刷齿的外径要比接头内孔小0.3-0.5mm，过大会撑坏接头内部的密封胶圈，过小则无法扫到孔壁的附着尘粒。这款刷体的整体长度控制在75mm，属于手持操作的黄金尺寸，操作人员单手握持时，拇指刚好能搭在筒体和刷齿段的衔接台阶上，施力时可以精准控制刷体的进给深度，不会因为握持打滑造成清洁过度。

　　很多结构设计人员在做这类清洁配件的建模时，容易忽略刷齿部分的倾斜角度设计，这款产品的刷齿和筒体轴线做了3°的微小倾角，在旋转清扫时，刷齿会顺着倾角产生轻微的径向扩张，既能贴紧被清洁的内壁，又不会因为硬接触产生过大的摩擦力；刷齿的根部做了R0.5的圆弧过渡，避免反复弯折后出现应力断裂，经过实际工况验证，在常规车间环境下每天使用20次的频率，刷齿的疲劳寿命可以超过1200次，远高于普通胶粘植毛刷的使用寿命。

　　在设备配套场景中，这类防尘刷通常会作为精密检测设备、小型自动化装配设备的随机标配工具，放置在设备侧方的工具收纳槽内，和防静电镊子、无尘布搭配使用；针对有洁净度要求的无尘车间场景，刷体的筒体部分可以采用抗静电的PP材质，避免清扫过程中产生静电吸附尘粒造成二次污染，刷齿部分也可以根据清洁场景更换不同的软硬度，比如清洁光学镜片时采用邵氏硬度60A的软质材质，清洁金属接插件时采用邵氏硬度85A的硬质材质，只需要更换前端的刷齿段即可，握持筒体可以通用，大幅降低配套工具的采购成本。

　　从安装适配的角度看，这款刷体不需要额外的固定结构，纯手持操作即可完成全部清洁动作，不需要配套电源、气源，在设备断电运维、外场售后维护的场景下适配性极强，不会受到现场作业条件的限制；筒体尾部做了直径2mm的挂孔，可以穿挂防丢绳，在高空设备维护场景下避免工具掉落造成设备损坏或人员安全隐患。很多运维人员之前会采用普通毛刷裁剪后自制这类清洁工具，但自制刷的刷齿长度、角度没有统一标准，很容易在清洁时碰伤精密部件，标准化的结构设计可以完全规避这类人为操作风险，让清洁作业的一致性得到保障。
