木质时钟全套拆解结构三维设计作品

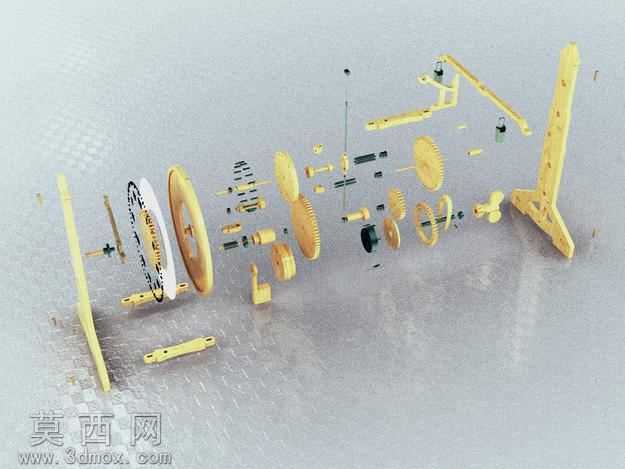

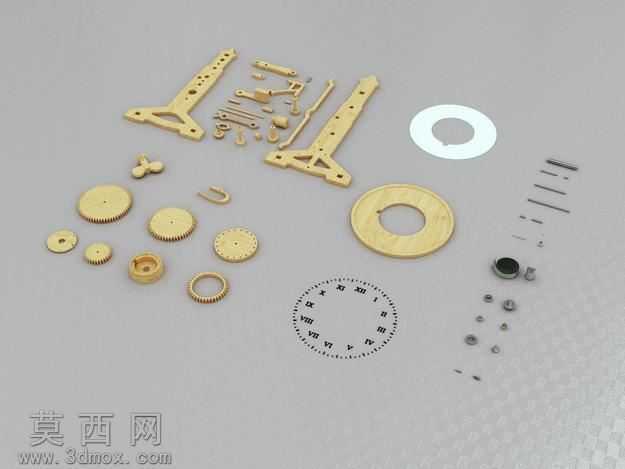

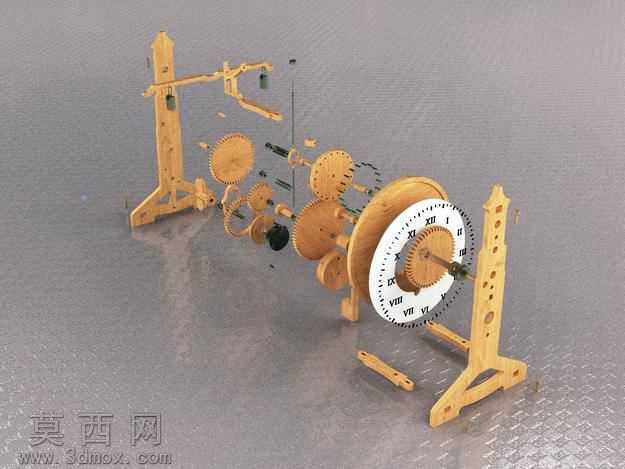

本作品为木质时钟的全套拆解结构三维设计，建模阶段以真实机械时钟的传动逻辑为核心依据，首先对时钟的整体功能模块进行拆分，将整套结构划分为动力传动模块、走时指示模块、支撑固定模块三大类，逐一完成每个零件的参数化建模。建模过程中严格把控各零件的尺寸配合公差，针对不同模数的传动齿轮，精准绘制齿形轮廓，确保齿间啮合间隙符合木质构件的装配要求，避免出现传动卡滞或间隙过大的问题；对于支撑类的长条形支架零件，精准定位每一处安装孔位的坐标，保证后续装配时各轴类零件的同轴度，让整套齿轮传动链能够顺畅运转。材质渲染阶段，所有木质零件统一采用浅原木色哑光木质材质，还原实木切割后的自然纹理质感，针对不同厚度的板材零件调整材质的纹理走向，让木纹方向与零件的受力方向保持一致，贴近真实木质工艺品的加工逻辑；金属类的细小轴件、紧固件采用哑光金属材质，表盘刻度环采用浅色哑光基底搭配深色蚀刻刻度，垫片类零件采用半透明白色塑料材质，通过材质差异清晰区分不同功能的零件，让整套拆解结构的视觉层次分明。结构设计上，完整还原了木质时钟从动力输入到走时输出的整套传动路径，包含不同齿数的传动齿轮、带限位结构的支撑支架、固定用的异形垫片、刻度表盘以及各类细小的紧固件、轴销零件，所有零件按照实际装配的相对位置平铺排布，清晰展示每个构件在整套时钟结构中的位置与形态。设计思路围绕可装配性与展示性展开，既保证每个零件的结构符合木质加工的工艺要求，避免出现无法通过激光切割完成的复杂异形结构，又通过拆解平铺的排布方式，让观看者能够直观理解木质时钟的内部构造与传动逻辑，整套模型结构严谨，零件细节完整，可用于木质时钟的加工参考、机械传动原理教学展示以及相关工艺品的设计参考。
