六喷嘴液体灌装三通阀机构设计

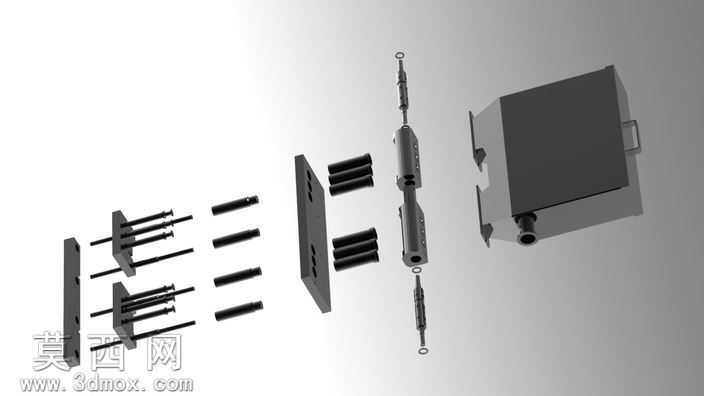

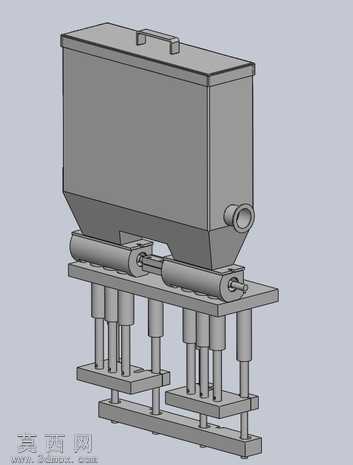

本模型为液体灌装配套的三通阀与六喷嘴灌装执行机构，采用三维参数化建模完成整体装配设计，建模过程中严格遵循机械装配的公差配合逻辑，对每一个零部件的尺寸链进行校核，确保各部件装配后无干涉、运动逻辑通顺。模型整体采用爆炸视图呈现，清晰拆分出阀组安装板、紧固螺栓组、流体通道阀芯、复位弹簧组件、灌装喷嘴、三通阀体主体、流体进出接口等核心零部件，直观展示各部件的装配层级与位置关系。材质渲染阶段，针对不同零部件的实际加工材质赋予对应材质属性：金属结构件采用哑光不锈钢材质，还原灌装设备接触流体部位的卫生级金属质感，表面设置细微的拉丝纹理与低粗糙度反光效果；密封类部件采用黑色丁腈橡胶材质，设置哑光漫反射属性与轻微的弹性质感表现；紧固标准件采用镀锌碳钢材质，呈现略带冷调的金属光泽与轻微的倒角高光。结构设计上，该机构采用三通阀作为流体通断与流向切换的核心控制元件，单组阀组对应六个灌装喷嘴，可实现单路流体输入后同步分配至六个喷嘴完成定量灌装，阀芯采用直线往复式运动结构，配套复位弹簧实现阀口的快速启闭，有效降低灌装过程中的滴漏问题；安装板采用加厚板式结构，预留多组螺栓安装孔位，可直接适配常规灌装生产线的安装工位，喷嘴采用渐缩式流道设计，可优化流体出口的流速稳定性，减少灌装时的液体飞溅问题。设计思路围绕液体灌装的实际生产需求展开，重点平衡了灌装效率与灌装精度的需求，六喷嘴布局可大幅提升单工位的灌装产能，三通阀的集成式设计简化了流体管路的排布，减少了管路接头带来的漏液隐患，所有零部件均采用行业通用的标准规格，便于后续的加工制造与备件更换，整体结构紧凑，运动部件行程短，可适配高速灌装生产线的作业节拍，模型完整还原了机构的所有装配细节，可直接用于灌装设备的结构参考、教学演示与二次优化设计。
