交叉气驱卧式布料打包设备三维设计

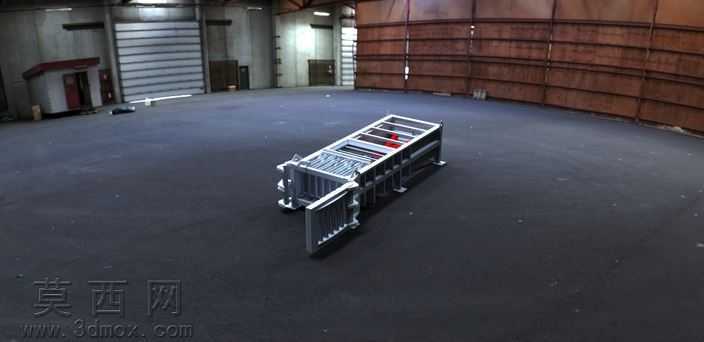

本作品为针对不同种类布料压缩打包作业设计的卧式打包设备三维模型，采用Autodesk Inventor平台完成全参数化建模，整体建模过程严格遵循机械设计通用规范，对设备各组成部件进行1:1等比例还原，完整呈现设备的真实装配关系与运行逻辑。模型构建阶段，首先完成设备主体承载框架的搭建，采用型钢拼接式框架结构，通过焊接装配特征还原框架的连接节点，对框架的承重梁、侧护板、进料端开口结构逐一进行特征建模，确保框架结构的力学合理性与尺寸匹配度。针对设备核心的压缩执行机构，还原了交叉气驱的动力布局，对气缸安装座、交叉传动压臂、压缩推板的运动配合关系进行装配约束设置，可直观模拟压合过程中交叉气臂的联动动作，清晰展现动力传递路径。设备的出料端开门结构采用铰接式锁止设计，建模时还原了门体铰接轴、锁止卡扣、开合把手的细节结构，可模拟门体的开合动作，匹配打包完成后物料包块的取出作业逻辑。进料区域设置了规整的导料辊排结构，对每根导料辊的辊体、端轴、安装轴承座都进行了独立建模，还原导料辊的转动装配关系，确保布料送入过程的导向顺滑性。模型渲染阶段，为框架结构赋予哑光工业灰钢材材质，为压合推板赋予高耐磨锰钢材质，为气缸部件赋予银白金属缸体搭配黑色密封端盖的材质效果，为操作区域的安全护栏赋予醒目的红色警示漆材质，整体渲染效果贴近工业车间内设备的真实视觉表现。设计过程中充分考虑布料打包的作业特性，无额外料斗结构的设计适配散状布料的直接投料作业，交叉气驱的布局相比传统单缸驱动，可让压合过程的受力更加均匀，避免布料压缩过程中出现受力偏移、包块成型不均的问题，设备整体结构紧凑，可适配车间内零散布料、边角废料的压缩减容打包需求，模型完整保留了各部件的建模参数与装配约束关系，可直接用于设备的结构验证、作业模拟以及生产加工参考。
