带多环槽阶梯式传动蜗杆轴结构

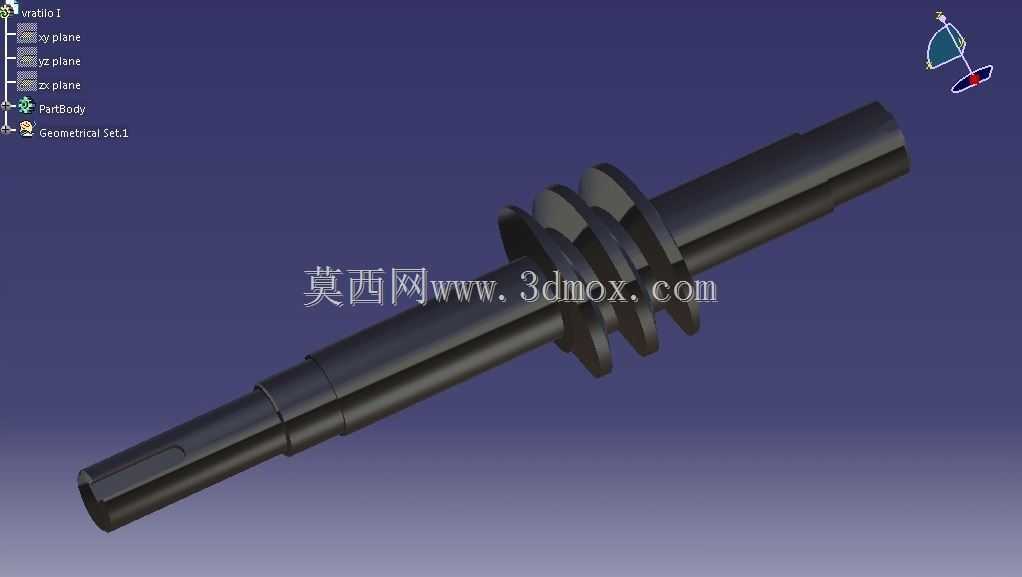

　　这款轴类零件属于传动系统核心承载构件，在中小载荷减速传动场景中应用广泛，常见于轻工输送设备、小型机床进给机构、自动化生产线的动力传递单元，也可适配部分专用设备的扭矩输出端，承担旋转动力传递、支撑传动副啮合、限定轴向窜动边界的多重作用。从结构设计逻辑来看，整体采用阶梯变径布局，不同轴段的直径差完全基于装配需求与受力分布设定：两端的细轴段为轴承安装位，直径公差严格匹配常用深沟球轴承的内圈配合要求，表面粗糙度控制在适合过盈或过渡配合的区间，保证轴承装配后无径向松旷；轴端开设的键槽为平键安装位，用于和外部带轮、联轴器或者传动齿轮实现周向固定，避免动力传递过程中出现相对打滑，键槽的位置与深度参考对应轴径的平键标准设定，

　　兼顾键的剪切强度与轴的截面削弱控制。中间段的多环槽结构是该零件的核心功能区，环槽的型线、导程与齿形参数匹配对应蜗轮的啮合参数，工作时和蜗轮组成蜗杆蜗轮传动副，可实现大传动比的交错轴动力传递，同时具备反向自锁特性，在需要防止负载反转的提升类、定位类机构中能省去额外的制动结构。环槽两侧的轴肩为轴向定位面，分别抵接轴承内圈、传动副端面或者箱体密封件，装配时可直接通过轴肩确定各装配件的轴向位置，无需额外加装定位套，简化装配流程的同时也提升了整体结构的同轴度。从安装边界来看，该轴的总长度适配常规小型减速箱的腔体宽度，两端轴承位的跨距经过受力校核，可保证额定载荷下轴的挠度在允许范围内，避免啮合过程中出现齿面偏载、磨损加剧的问题；

　　轴的最大直径位于中间啮合段，在装配时可从箱体一侧的轴承孔直接穿入，无需拆分箱体其他结构，降低了装配与后期维护的难度。设计过程中针对应力集中问题做了优化，所有轴肩过渡位置均采用圆角过渡，避免直角台阶带来的应力集中，在交变载荷长期作用下可降低轴肩处疲劳断裂的风险；环槽的齿根位置也做了小圆角处理，既不影响啮合精度，又能提升齿根的弯曲强度，适配频繁正反转的传动工况。表面处理层面，啮合段与轴承安装位的硬度经过针对性强化，可承受啮合过程中的接触应力与轴承内圈的摩擦损耗，非配合面的粗糙度要求适当放宽，在不影响使用性能的前提下减少不必要的加工工序，平衡加工成本与零件性能。实际选型适配时，需要注意该轴的额定输出扭矩与啮合副的中心距匹配，两端轴伸的键槽尺寸要和所连联轴器的键槽规格对应，安装时要保证轴的轴向窜动量控制在啮合间隙允许的范围内，避免出现传动卡滞或者异响问题。
