齿轮造型千万会员纪念奖杯结构设计

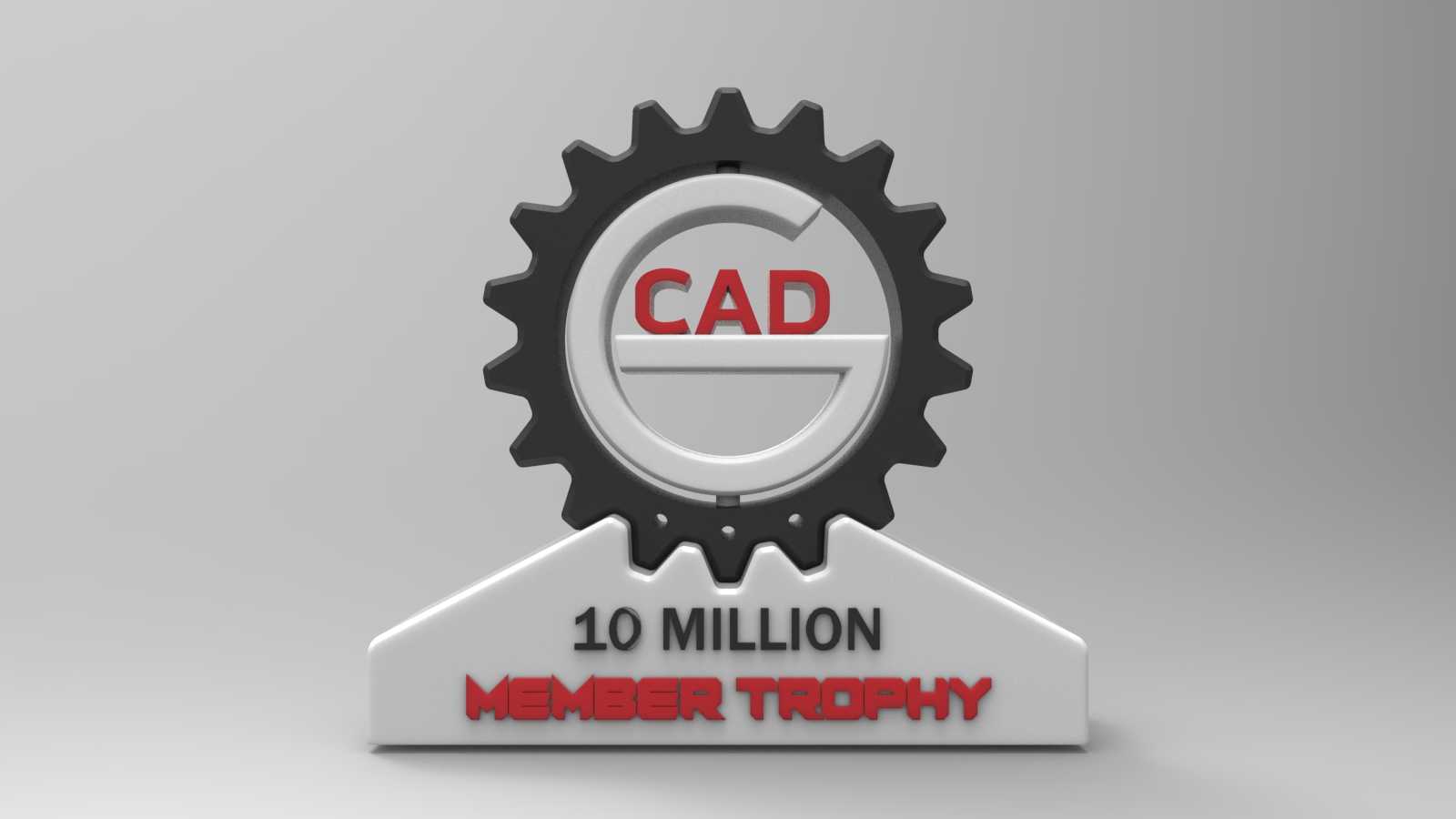

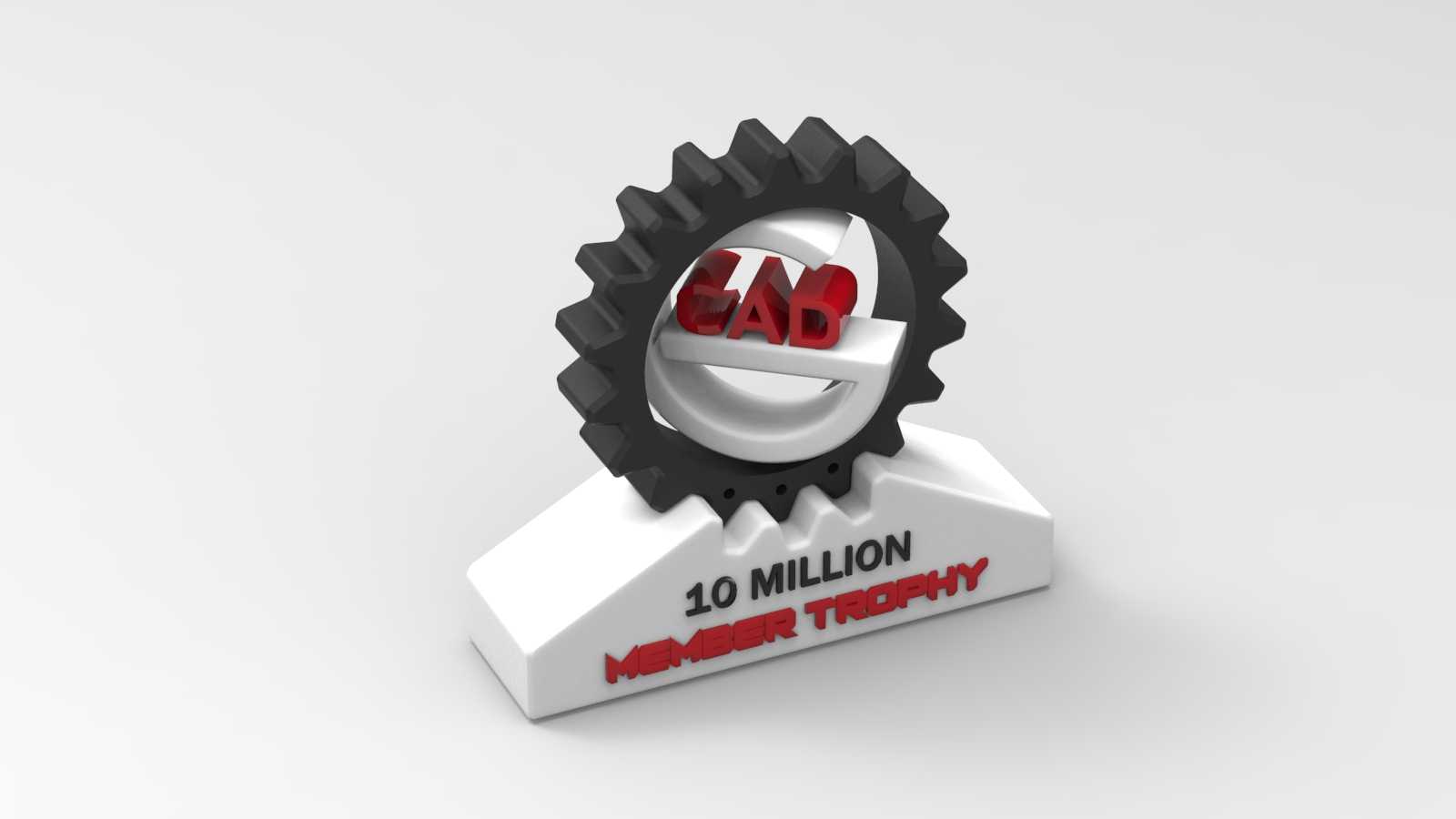

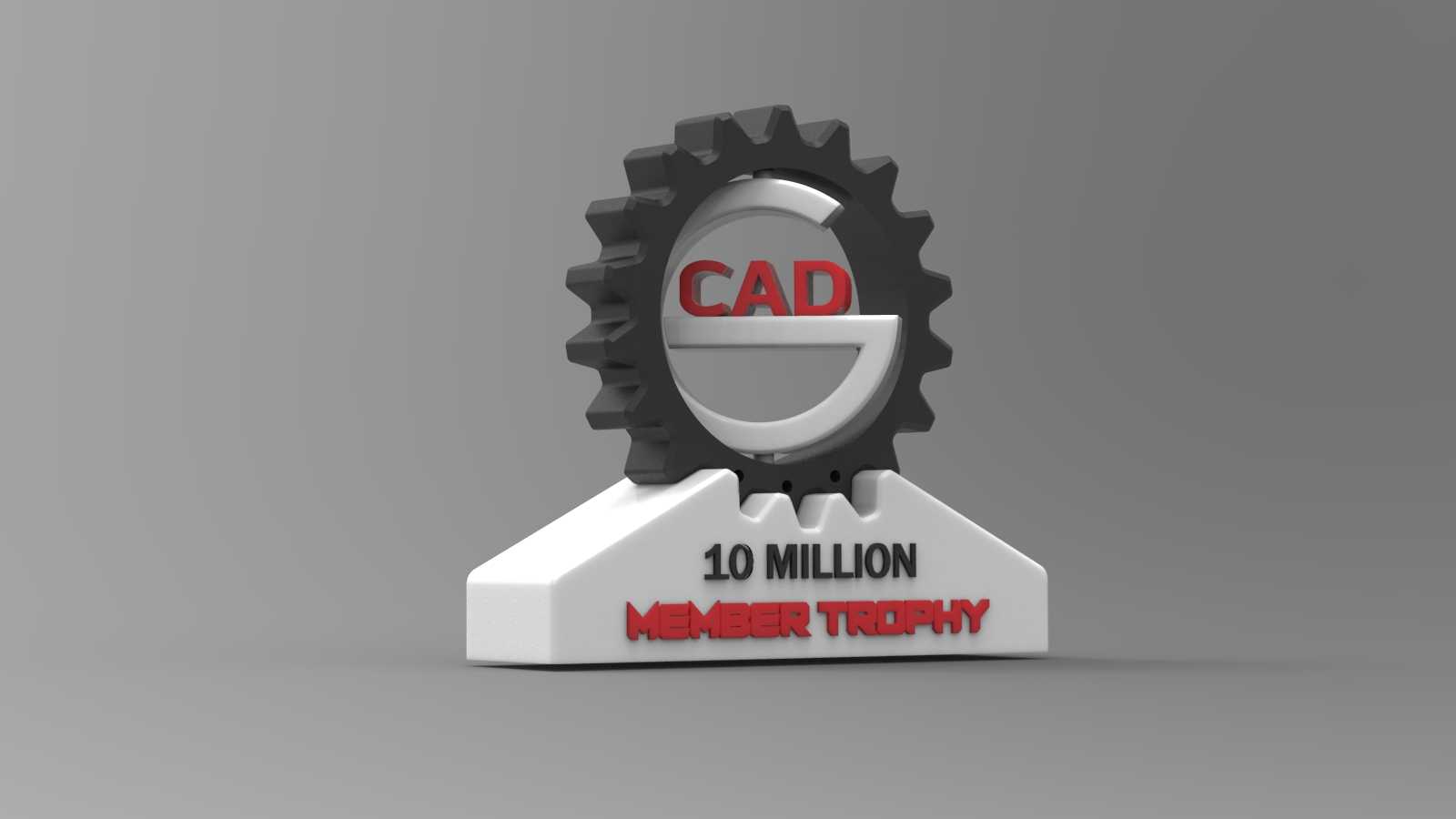

　　这款纪念奖杯的整体结构分为上部标识造型与下部承托底座两个核心部分，上部采用工业齿轮作为外轮廓造型，内嵌对称式标识结构，齿轮齿形采用标准渐开线齿廓参数设计，齿顶圆、齿根圆过渡处做了R0.8mm的圆角处理，既还原了工业齿轮的辨识度，又避免了锐边带来的安全隐患，适合作为桌面陈列摆件使用。齿轮中心的内嵌标识采用下沉式装配结构，标识与齿轮内圈的配合间隙控制在0.1mm以内，装配后可通过结构胶粘接固定，无需额外紧固件，保证外观面的整体性。下部承托底座采用梯形楔块结构，底座上表面设置与齿轮下部轮廓匹配的定位卡槽，卡槽深度为5mm，可限制齿轮装配后的前后左右位移，底座底部做了1.2mm深度的沉边设计，放置在平面上时可形成稳定的支撑面，

　　避免放置时出现翘边、滑动的问题。从实际应用场景来看，这类工业风纪念奖杯多用于工业设计社区、机械行业展会、技能竞赛的纪念表彰场景，区别于常规的水晶、金属奖杯，齿轮元素的融入更贴合机械行业从业者的职业属性，陈列在办公桌面、展厅展柜中时，可清晰传递工业领域的文化属性。在设计思路上，整体造型没有采用复杂的曲面结构，所有特征均可通过常规的铣削、3D打印工艺实现，齿轮部分的齿形特征可直接通过参数化建模生成，无需额外的曲面修补，底座的梯形结构采用拔模斜度3度的设计，若采用注塑工艺生产时可顺利脱模，若采用金属机加工生产时，装夹定位也更为便捷。外形尺寸方面，整体高度控制在180mm左右，底座宽度为120mm，厚度为45mm，

　　上部齿轮的最大外径为100mm，整体重量控制在300g以内（采用树脂3D打印材质时），单手即可拿取，放置在常规办公桌的置物架上时不会占用过多空间，安装边界上无需额外的固定结构，依靠底座自身的平面接触即可稳定放置，若需要固定在展架上，可在底座沉边处预留M3的螺纹孔，通过螺丝与展架面板锁紧固定。结构细节上，齿轮与底座的配合面做了防滑纹理设计，纹理深度0.2mm，粘接后可提升连接强度，避免长期陈列后出现粘接面脱落的问题；标识部分的字符采用凸起0.5mm的结构，字符边缘做了R0.3mm的圆角，无论是喷涂上色还是直接采用不同颜色材质打印，都能保证字符的辨识度，不会出现边缘糊化的问题。底座正面的字符区域采用下沉0.3mm的凹槽设计，

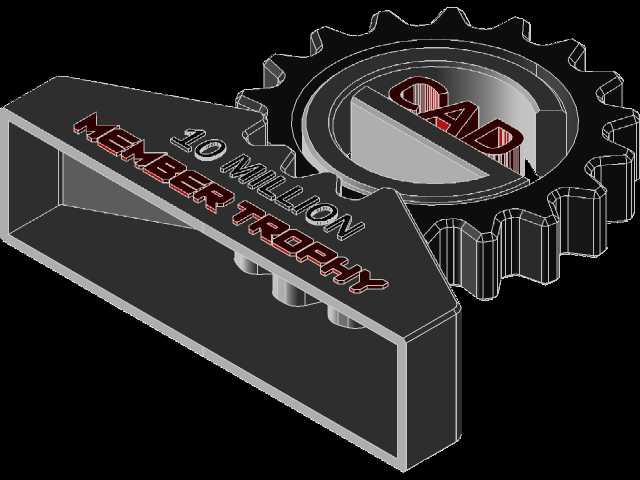

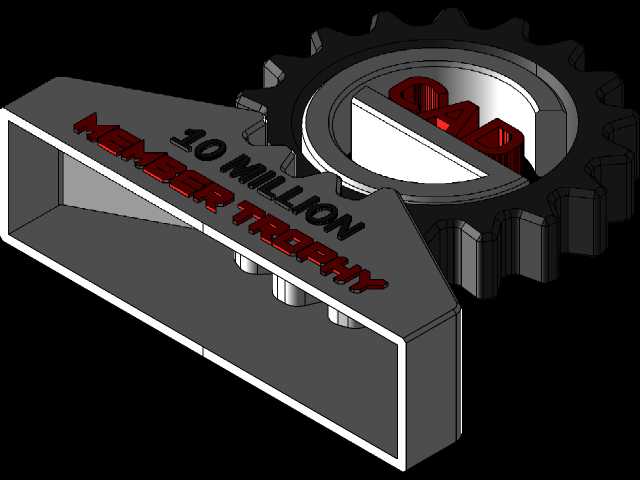

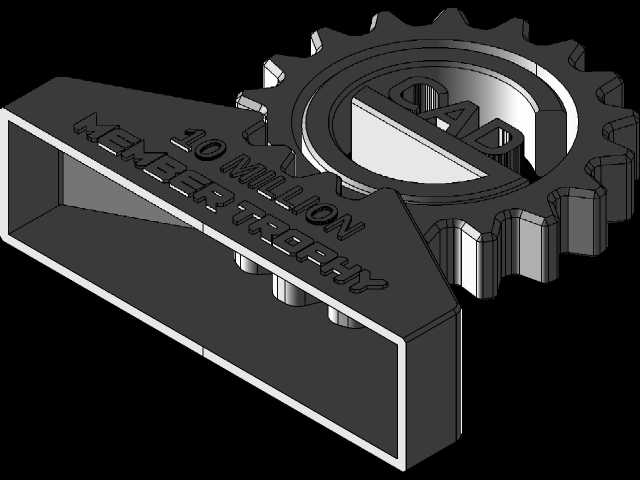

　　字符填充后与底座表面齐平，避免长期擦拭后字符磨损脱落。从建模实现的角度来看，整个模型的特征树逻辑清晰，先绘制齿轮的基圆、齿顶圆、分度圆，通过参数化方程生成渐开线齿廓，阵列后得到完整齿轮轮廓，再拉伸切除出中心的标识安装位，之后绘制底座的梯形轮廓，拉伸生成底座实体，切除出上部的齿轮定位卡槽，最后对所有锐边进行圆角处理，添加字符特征即可完成建模，整个建模过程无需复杂的曲面操作，新手工程师也可参照结构逻辑快速复现。在实际生产适配性上，该模型可适配多种加工工艺，采用FDM3D打印时，无需添加支撑结构，齿轮部分的齿形角度大于45度，可直接悬空打印，底座为实体结构，打印时填充率设置为20%即可保证足够的结构强度；采用光敏树脂打印时，表面粗糙度可达到Ra1.6μm，简单打磨后即可进行上色处理；采用铝合金机加工时，齿轮部分可采用四轴联动铣削一次成型，底座可采用整块铝料铣削加工，加工周期短，成本可控。作为纪念类摆件，其结构强度完全满足陈列需求，正常拿取、移动过程中不会出现结构断裂的问题，齿轮部分的最小壁厚为3mm，底座最小壁厚为4mm，符合常规摆件类产品的壁厚设计规范，不会出现注塑缩痕、打印变形的问题。
