可调式金属三脚架头部支撑结构

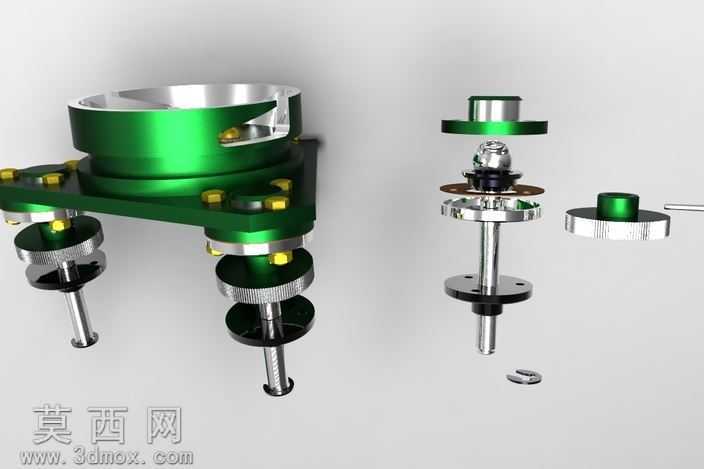

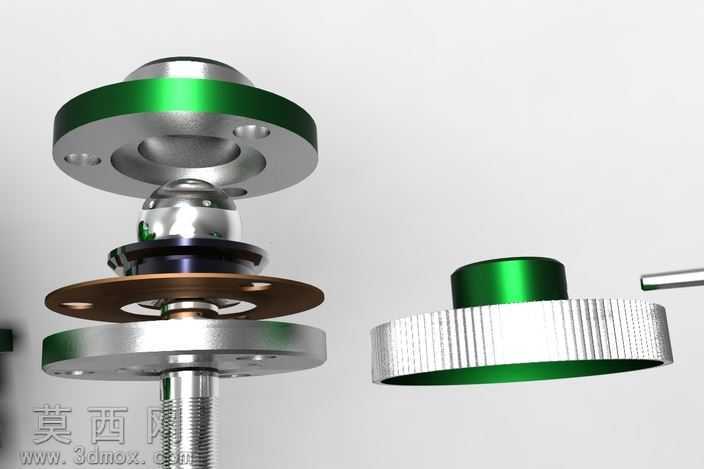

本作品为三脚架头部可调式支撑结构的三维建模成果，建模过程中依托参数化设计逻辑完成全零件的独立建模与整体装配，完整还原了该结构的可调功能实现逻辑。建模阶段首先对结构进行功能拆解，将整体划分为顶部承载基座、三组周向均布的调节支脚组件、中部球铰连接总成、锁紧限位组件四大模块，每个模块下的独立零件均按照实际加工的尺寸公差要求绘制草图，通过拉伸、旋转、扫描、放样等基础特征命令完成主体造型，再对倒角、退刀槽、滚花纹理、螺纹牙型等细节特征进行精细化处理，其中调节旋钮表面的网格滚花采用阵列特征实现，还原了实物的防滑操作触感，所有零件的配合面均预留了合理的装配间隙，符合实际机械装配的公差要求。材质与渲染阶段，针对不同零件的功能属性匹配对应材质：顶部承载基座与主体支架采用阳极氧化绿色铝合金材质，调整金属粗糙度参数还原氧化层的细腻哑光金属质感，调节支脚的金属杆、锁紧垫片、球铰钢珠采用抛光不锈钢材质，通过环境贴图反射参数调整呈现亮面金属的高反光特性，旋钮的防滑橡胶圈采用哑光黑色橡胶材质，设置合适的漫反射与粗糙度参数还原橡胶的阻尼质感，场景布光采用三点布光法，主光源提供主要照明凸显金属轮廓，辅光源消除暗部死黑，轮廓光勾勒零件边缘，最终渲染出的爆炸视图清晰展示了所有零件的装配顺序与位置关系。结构设计上，该结构通过中部的球铰组件实现头部的多角度偏转调节，三组周向分布的调节支脚通过螺纹传动实现高度微调，配合多组碟形弹簧垫片与锁紧螺母实现调节后的位置锁止，避免承载后出现位置偏移，顶部的承载座设置有定位卡槽与安装孔位，可适配不同规格的搭载设备，整体结构紧凑，调节精度高，锁紧可靠，所有活动部件的运动行程均在建模阶段进行了运动仿真验证，不存在运动干涉问题，充分满足三脚架头部的多角度调节、稳定承载的功能需求。
