10毫米管径简易固定管夹结构设计

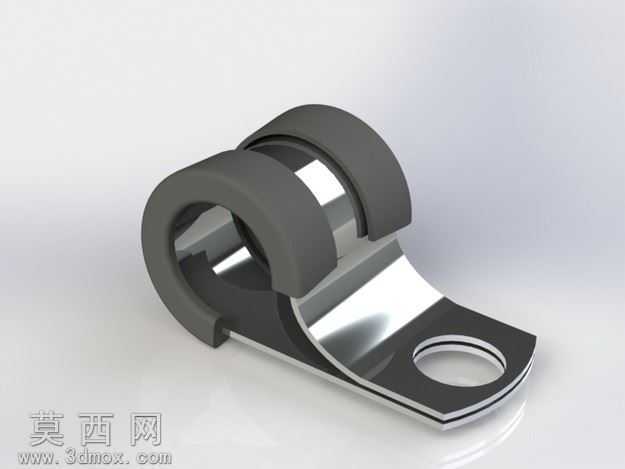

本作品为适配10毫米管径的简易固定管夹三维模型，建模阶段采用SolidWorks完成全参数化特征构建，首先绘制安装底座的轮廓草图，通过拉伸特征生成带安装孔的平板基座，安装孔采用同轴心约束定位，保证装配时的位置精度。夹持环部分采用扫描特征生成基础环形结构，为适配管路安装的便利性，在环形结构上设计了分体式橡胶衬垫结构，衬垫与金属基体之间采用过盈配合的装配约束，既可以避免金属基体直接接触管路造成表面磨损，又能通过橡胶的弹性形变提升夹持的抱紧力，适配管径的微小公差波动。模型整体采用自底向上的装配建模思路，金属基体部分为一体冲压成型的钣金结构，建模时通过钣金模块的基体法兰、边线法兰特征还原真实冲压件的折弯圆角与壁厚，所有折弯处均添加了符合五金冲压工艺的圆角过渡，避免应力集中问题。渲染阶段采用Keyshot完成材质与场景搭建，金属基体赋予抛光不锈钢材质，调整反射粗糙度参数模拟真实冲压金属件的半哑光金属质感，橡胶衬垫赋予黑色丁腈橡胶材质，添加细微的表面颗粒纹理提升真实感，场景采用柔和的影棚布光，通过三点打光突出管夹的结构轮廓与材质差异，阴影设置为软阴影避免生硬的边界。结构设计上充分考虑实际使用场景，安装底座的单孔设计可适配螺栓固定安装，夹持环的开口角度经过反复调整，既保证管路可以从侧方快速卡入完成装配，又能在螺栓锁紧后提供足够的径向抱紧力，防止管路出现轴向窜动或径向转动。橡胶衬垫的厚度经过参数化验证，在保证夹持力的同时具备一定的减震效果，可应用于低压流体管路、线束固定等多种场景，模型所有特征均保留完整建模历史，可根据实际使用需求修改管径、安装孔距、衬垫厚度等参数，快速衍生出不同规格的管夹产品。
