高功率XHP70.2贴片式LED光源结构

　　这款大功率LED发光元件的三维结构，在户外强光照明、工业设备补光、车载辅助照明等场景中应用十分广泛，不少做手持探照灯、机床工作灯、越野射灯的结构工程师，在做光源选型和配套结构设计时，都会参考这类器件的实际尺寸做匹配设计。从实际使用需求出发，这类器件的核心功能是在小封装尺寸下实现超高光通量输出，相比传统小功率灯珠，单颗就能达到数千流明的发光效率，能大幅减少整灯的灯珠排布数量，简化灯具的散热结构设计与电路排布复杂度。

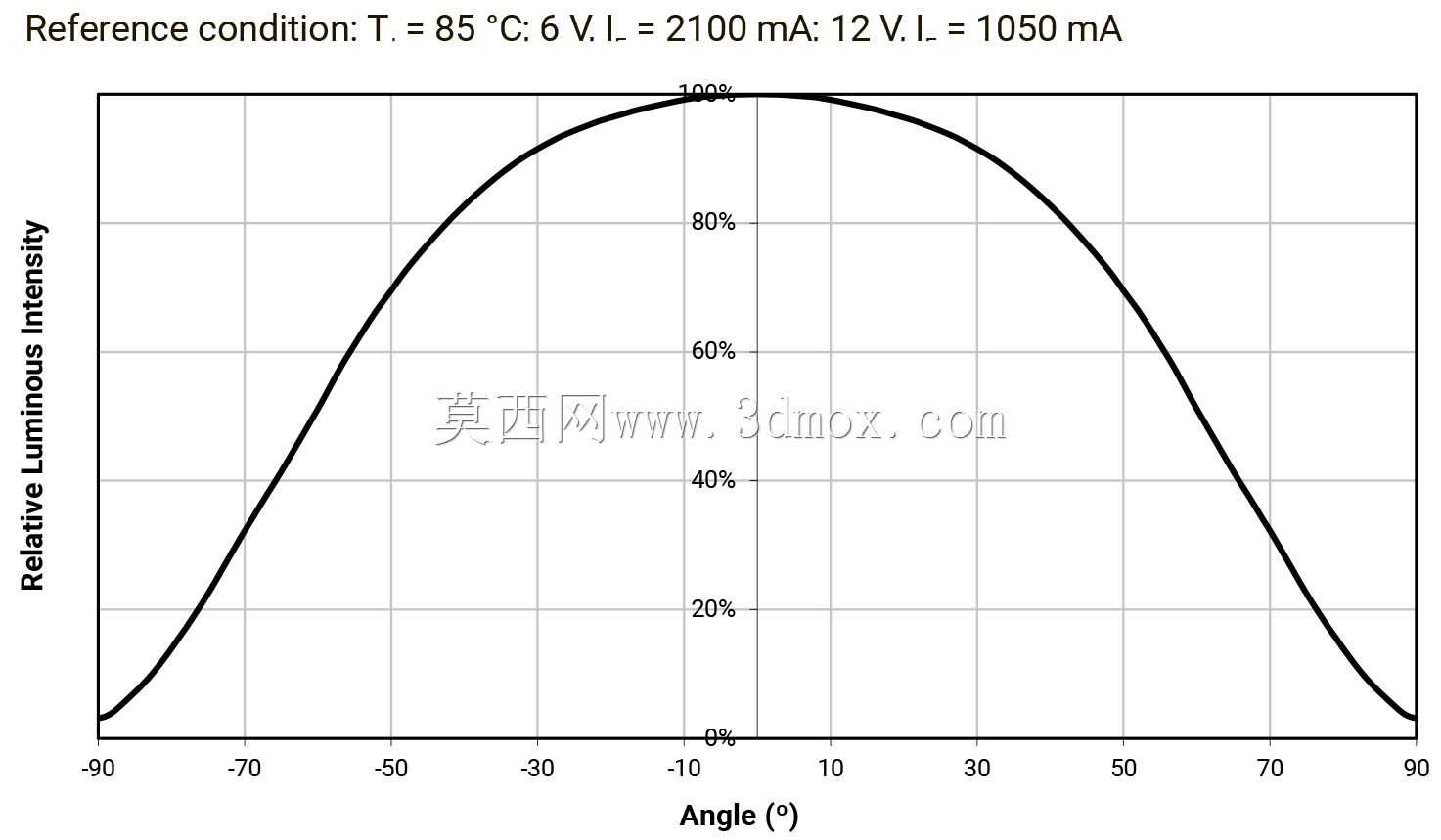

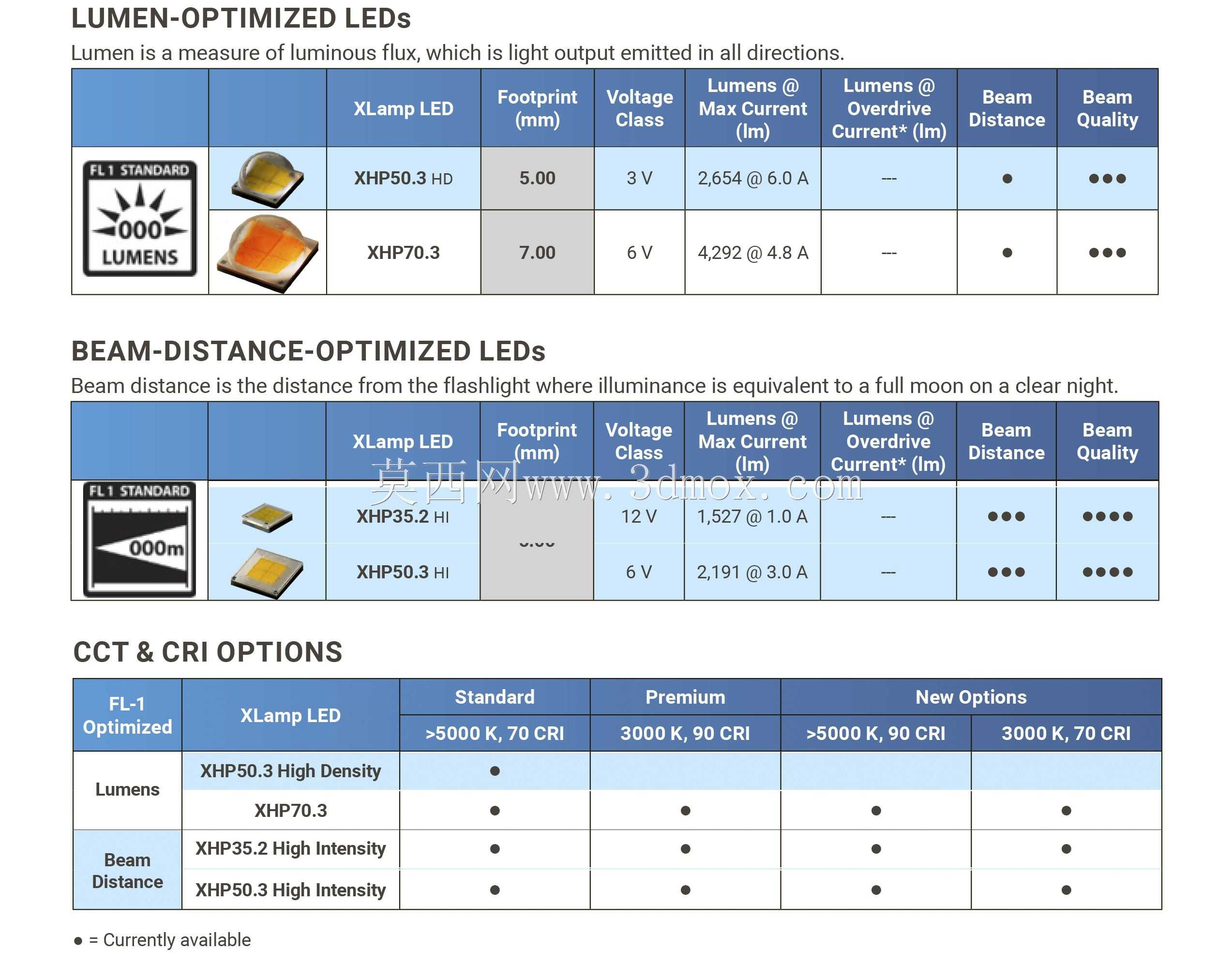

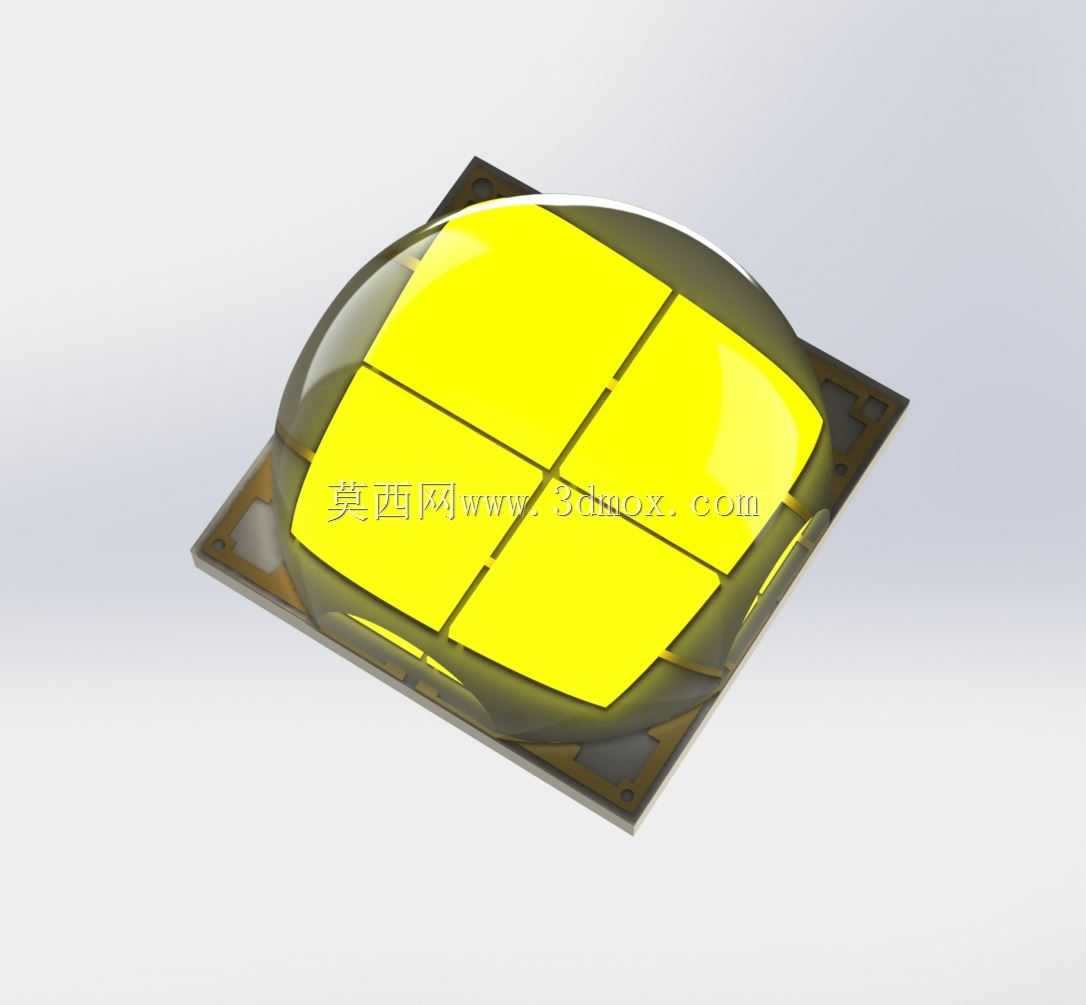

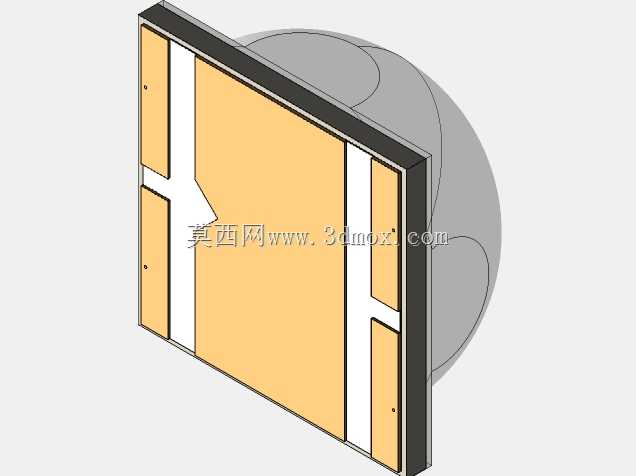

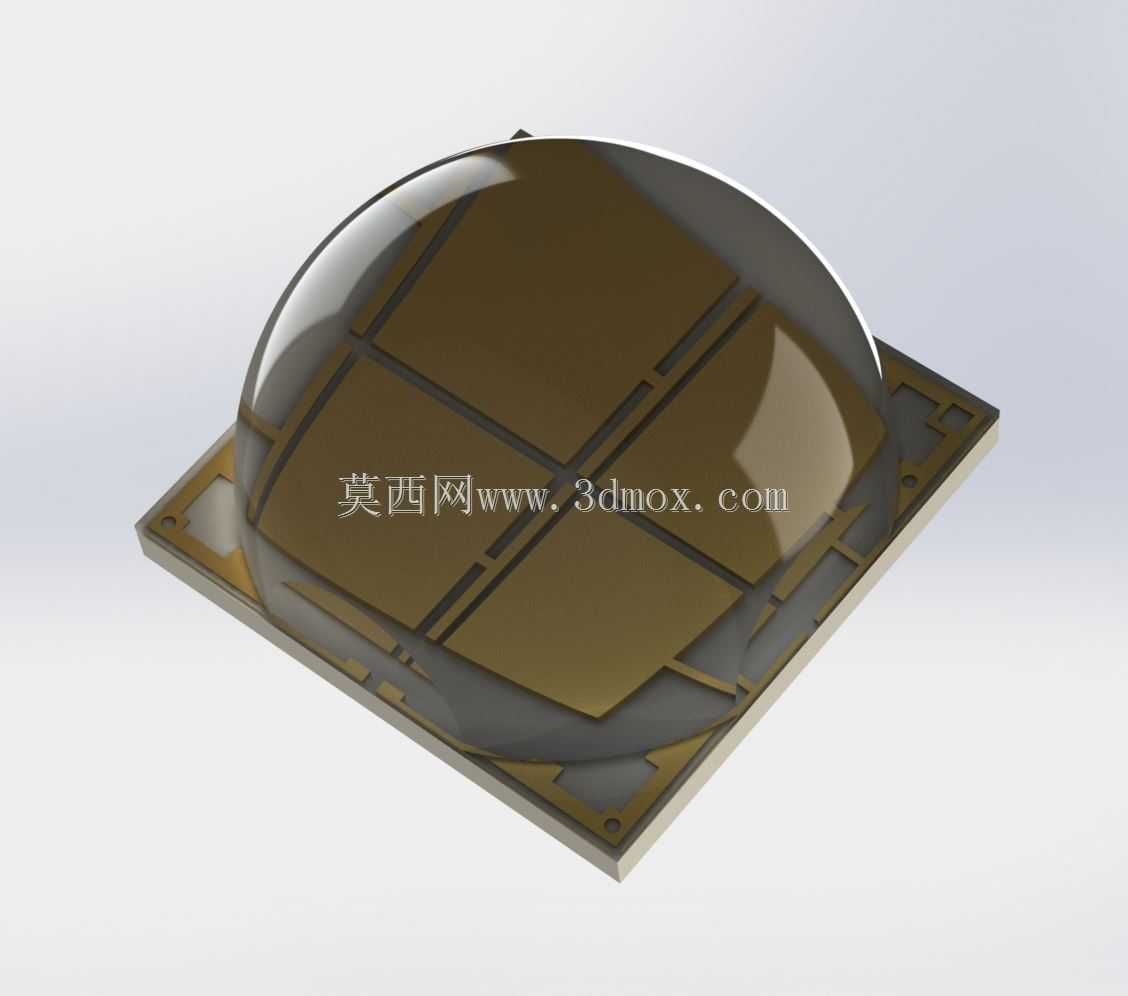

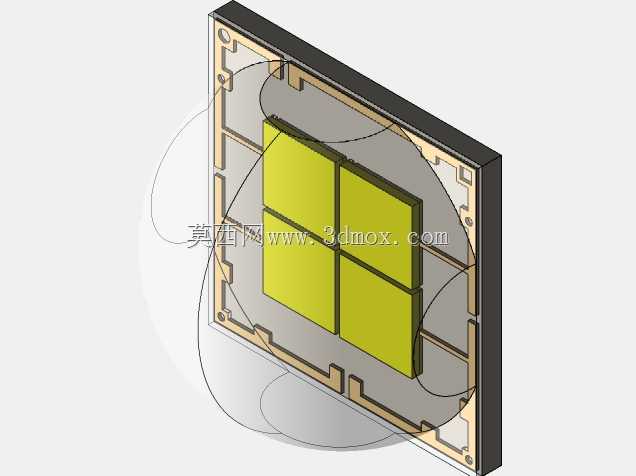

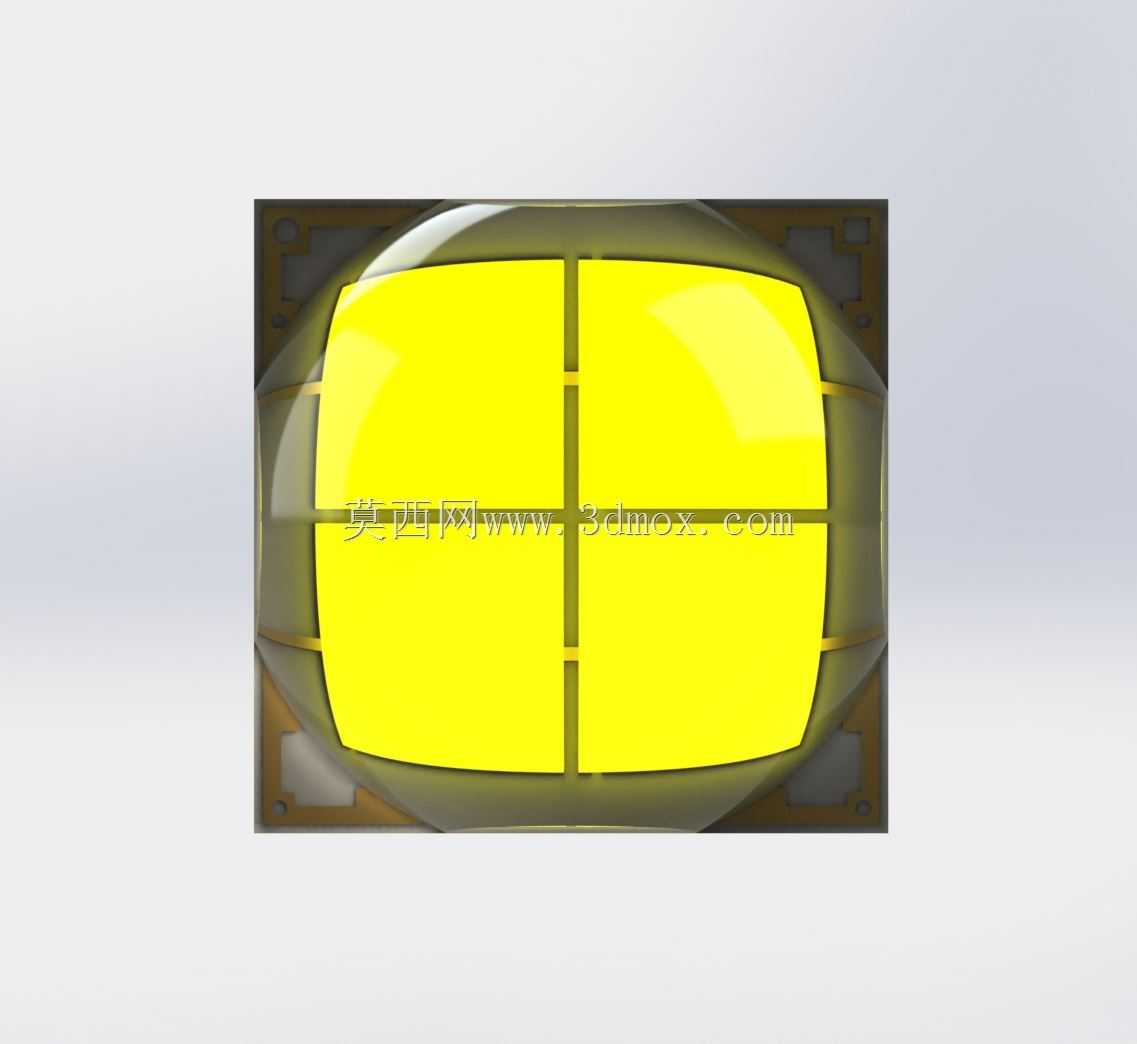

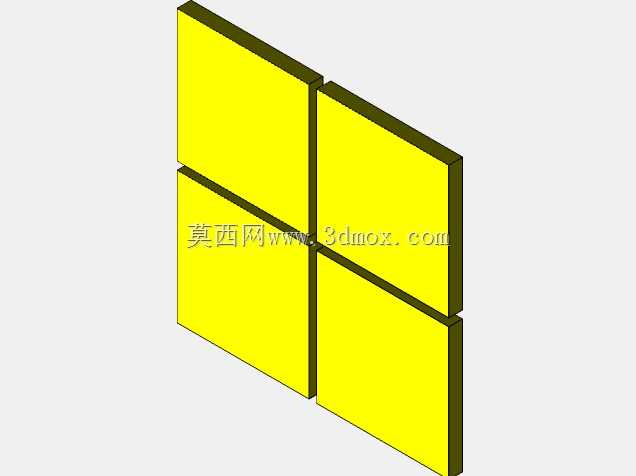

　　在设计思路上，这款灯珠采用了四分仓发光芯体布局，四个独立的发光晶元通过陶瓷基板做电路连通，表面覆盖一体化的硅胶透镜，透镜做了微弧面处理，能在不额外增加外置透镜的情况下，实现初步的光线聚拢效果，减少光线在封装内部的漫反射损耗。封装外围的支架采用耐高温的热固性复合材料制作，既可以起到固定内部晶元与透镜的作用，也能在回流焊过程中耐受260摄氏度以上的高温，避免焊接过程中出现封装变形、透镜移位的问题。底部的散热焊盘做了大面积铺铜设计，和灯具的铝基板直接贴合时，能快速把晶元工作产生的热量传导到外部散热结构上，避免晶元结温过高导致的光衰过快、寿命缩短问题。

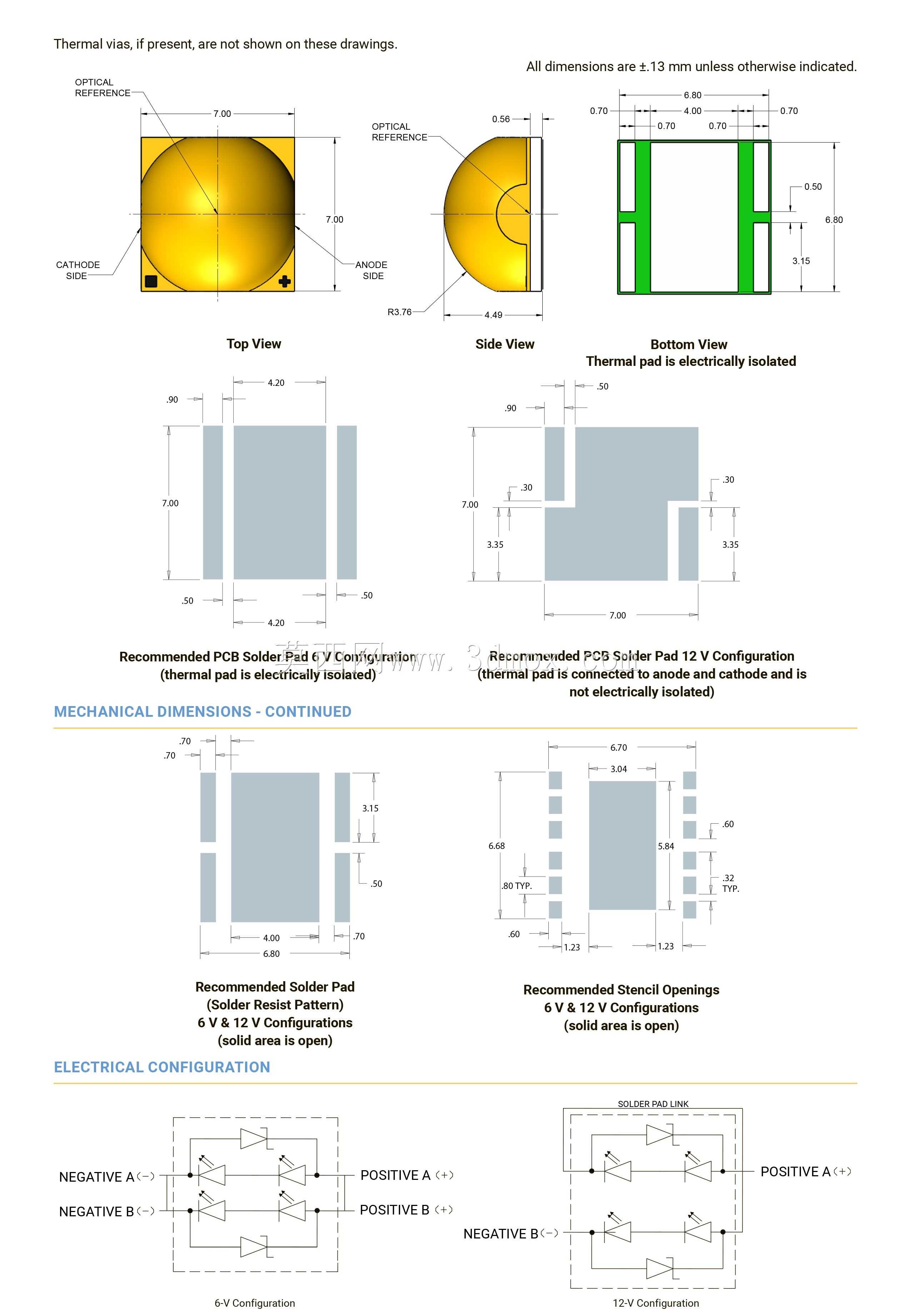

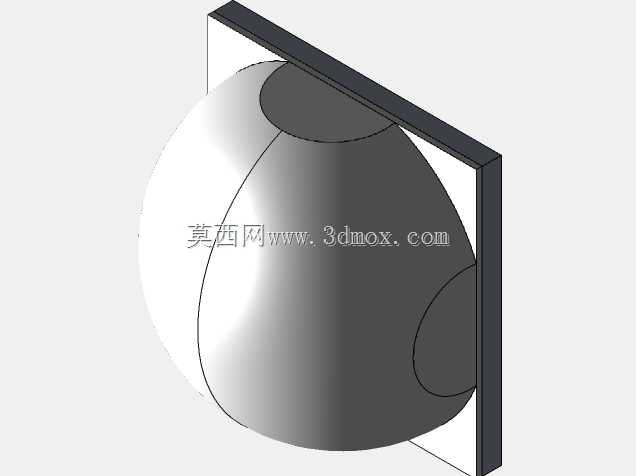

　　从安装边界来看，这款灯珠采用标准的7070封装尺寸，焊盘布局完全匹配行业通用的贴片封装规范，设计PCB铝基板时不需要额外开定制焊盘，直接套用通用封装库就能完成布线。安装时需要注意，灯珠底部的中心散热焊盘必须和铝基板的散热区域完全贴合，中间的导热硅脂涂层要控制在0.1毫米以内，避免出现空气间隙影响导热效率。透镜表面的突出高度要在结构设计时预留足够的避让空间，整灯组装时不能有结构件压到透镜表面，否则会导致透镜变形、光线分布不均，甚至出现封装开裂、内部进水汽的问题。

　　在实际配套设计中，这款灯珠的供电需要匹配恒流驱动电路，四个晶元可以根据使用需求选择2串2并或者4串的连接方式，不同连接方式对应的驱动电压、电流参数有明显区别，结构设计时要和电路设计做好参数匹配，避免出现供电不匹配导致的灯珠烧毁问题。另外在做防水结构设计时，灯珠周边的打胶位置要避开透镜的发光区域，胶水不能溢到透镜表面，否则会在点亮后出现光斑杂影、局部亮度不均的问题。不少工程师在初次使用这类大功率灯珠时，容易忽略封装的热膨胀系数差异，在透镜和外围压圈之间预留的膨胀间隙不足，长时间高低温循环工作后会出现透镜脱落、封装漏气的问题，建模时需要在透镜周边预留0.2毫米左右的间隙，给热形变留出足够的释放空间。

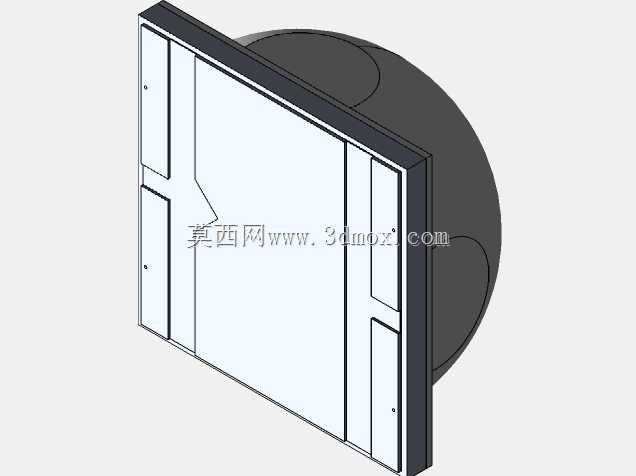

　　从结构细节来看，灯珠的正负极焊盘分布在封装两侧，每个焊盘的尺寸都做了加宽处理，既能提升焊接的可靠性，也能通过焊盘传导一部分热量，降低中心散热区域的热负荷。封装四个角做了小尺寸的定位缺口，在贴片机生产时可以通过视觉识别快速定位，提升SMT贴片的精度，避免出现贴装偏移导致的虚焊、散热不良问题。这类大功率LED的结构设计，核心是平衡发光效率、散热能力、安装可靠性三者的关系，所有的结构细节都是围绕长时间高负荷工作下的稳定性展开，没有多余的装饰性结构，每一处尺寸设计都对应实际生产、使用中的具体需求。
