大功率LED XLamp XHP50.2光源结构设计

　　在工业照明、户外探照、车载辅助照明、专业影视补光等诸多对光通量、发光密度有严苛要求的场景中，大功率LED光源的结构合理性直接决定了整灯的使用寿命、出光效率与热稳定性，本次呈现的XHP50.2规格LED光源结构，正是面向高功率密度照明需求完成的精细化三维结构还原。从实际应用端的选型逻辑来看，这类四芯串并结构的大功率LED，单颗可在额定驱动条件下输出超过2000流明的光通量，相比传统同封装尺寸的单芯LED，发光密度提升近两倍，能够在极小的发光面范围内实现高亮度输出，非常适合搭配小角度聚光透镜制作远射型照明设备，也可密集排布制作大面积高亮度面阵补光装置。

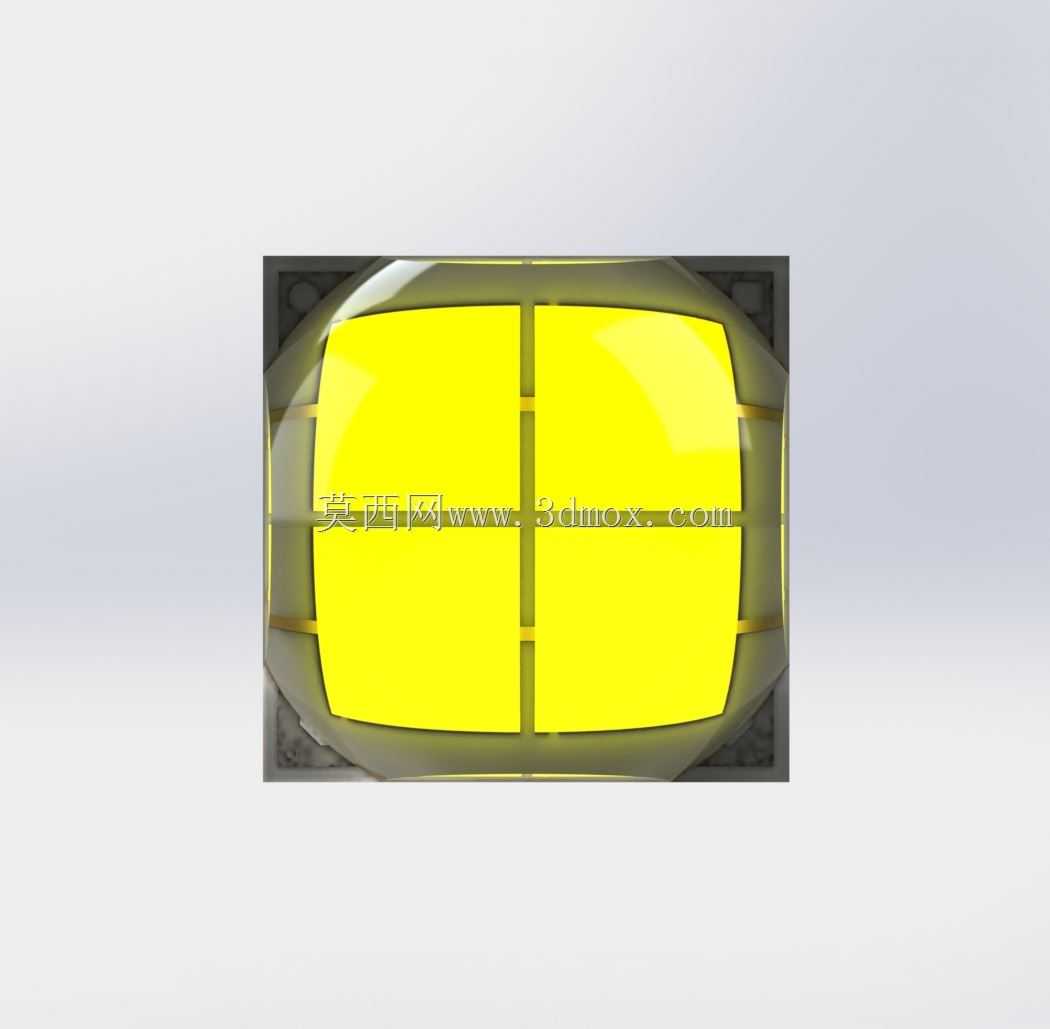

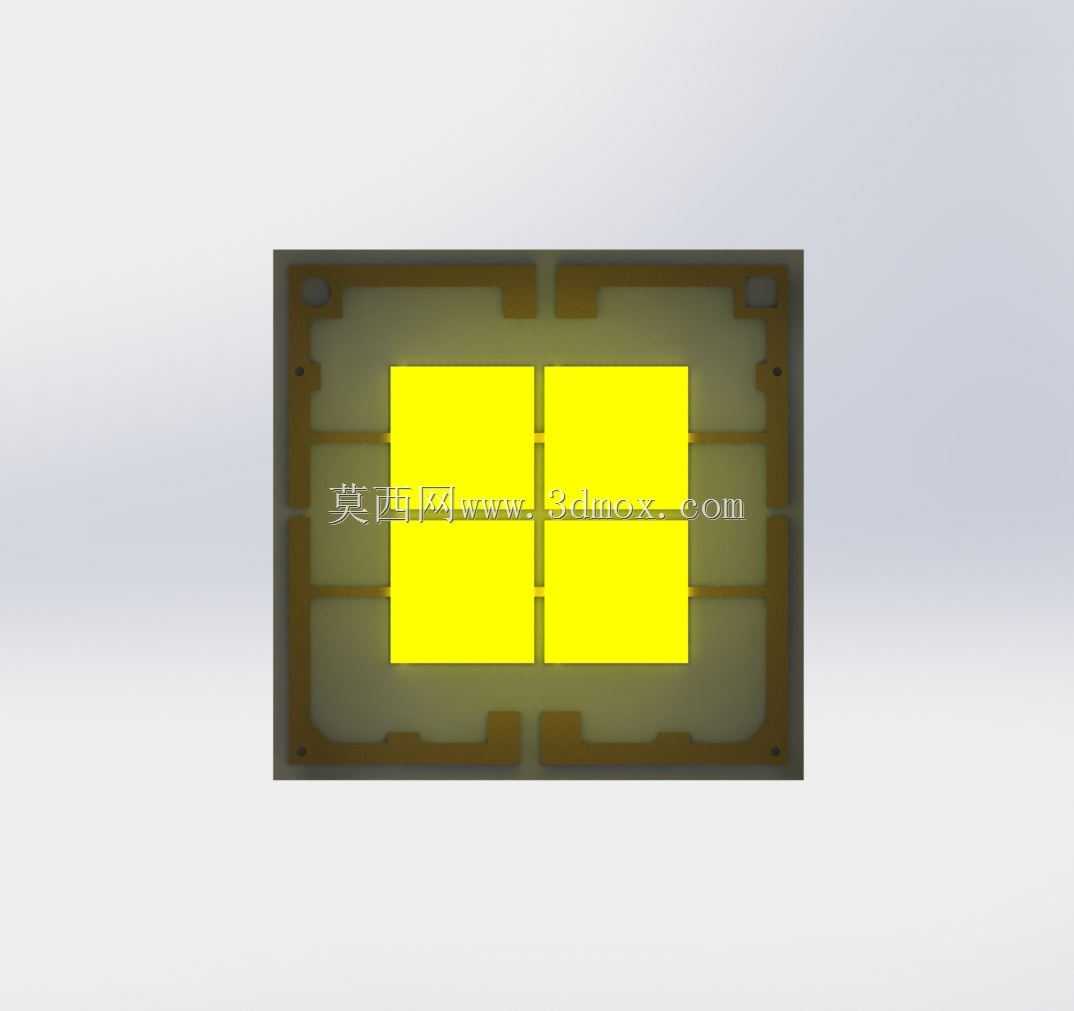

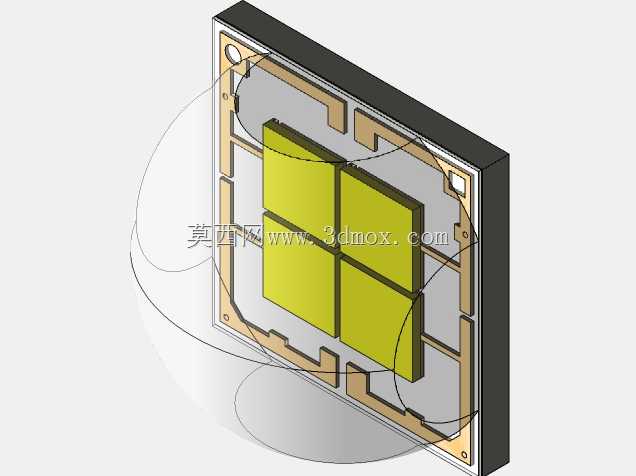

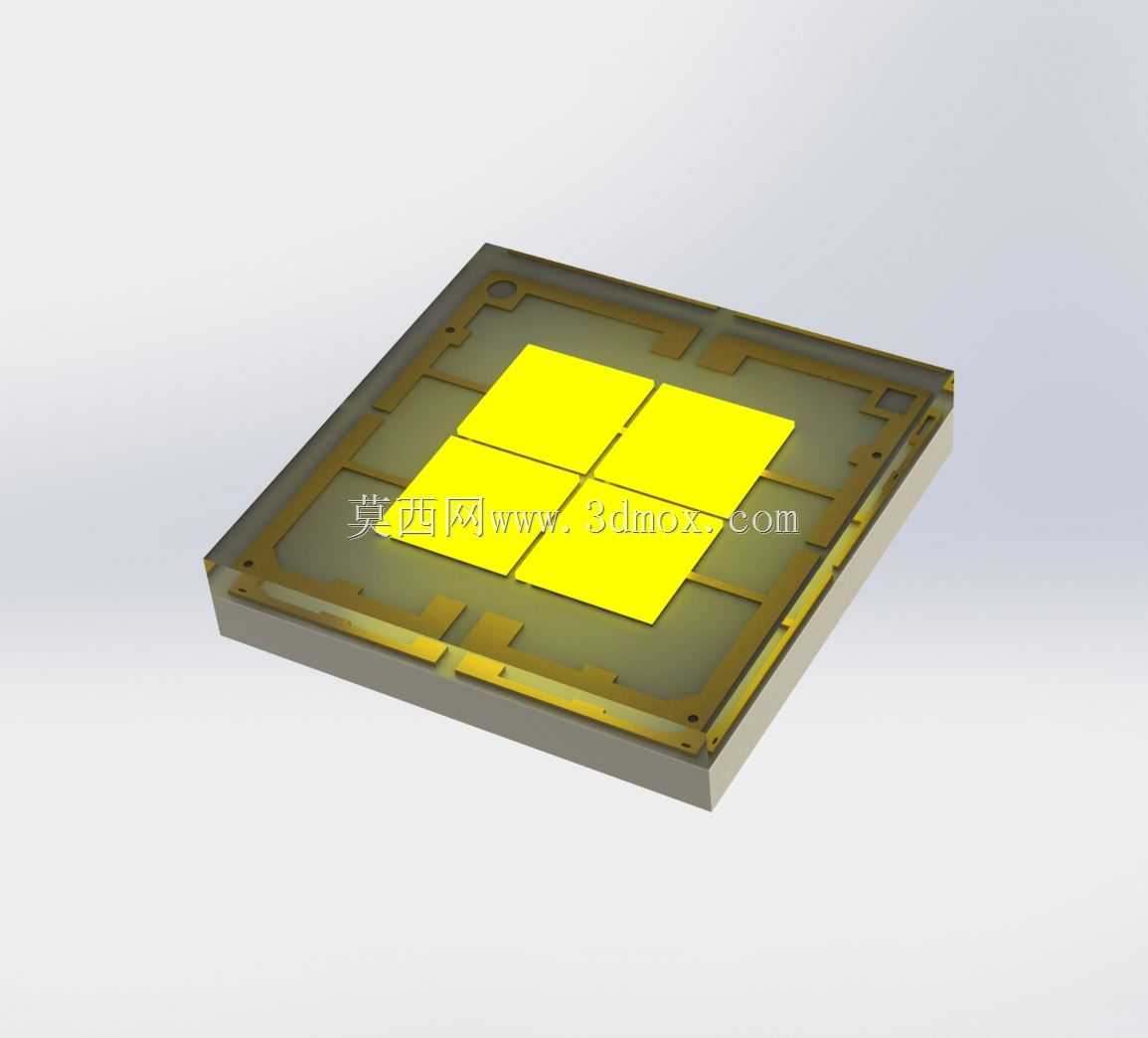

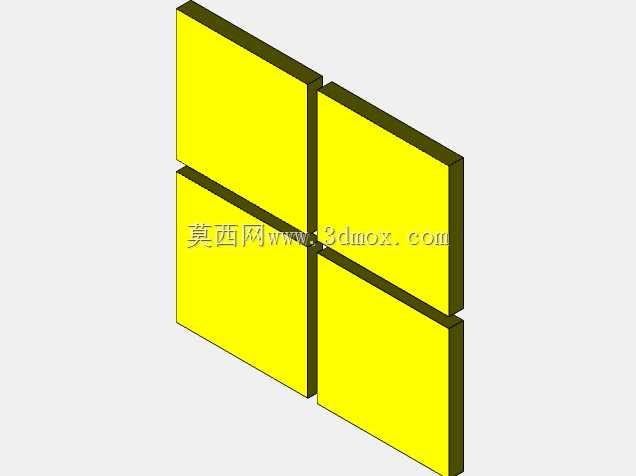

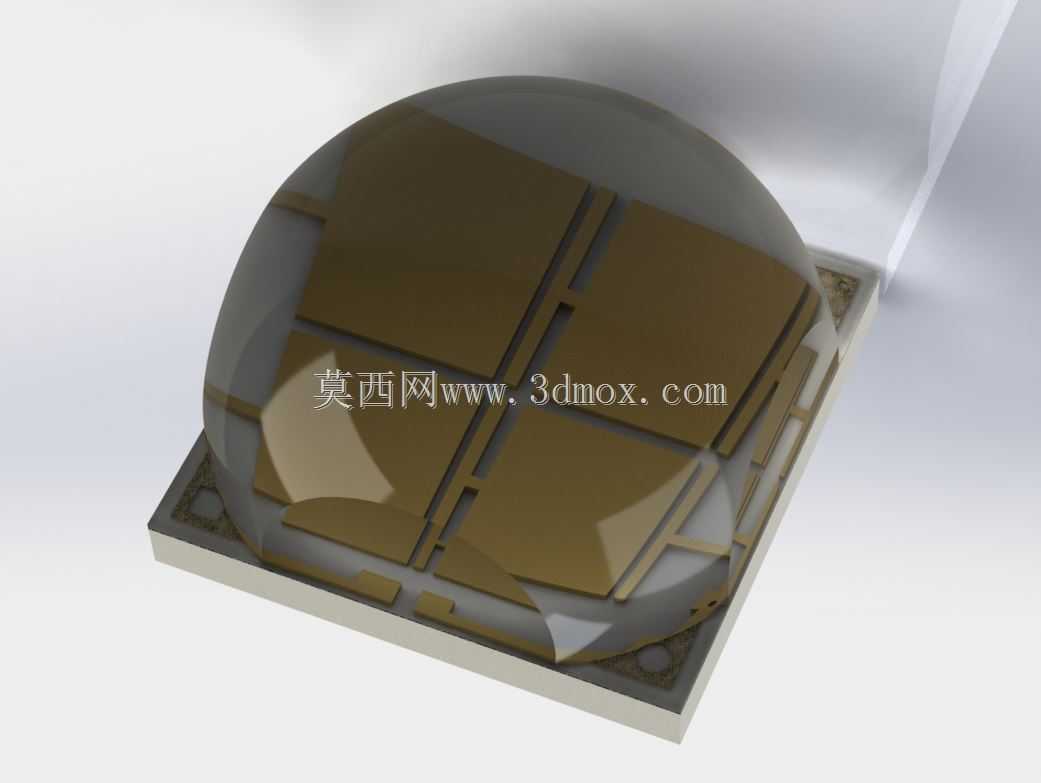

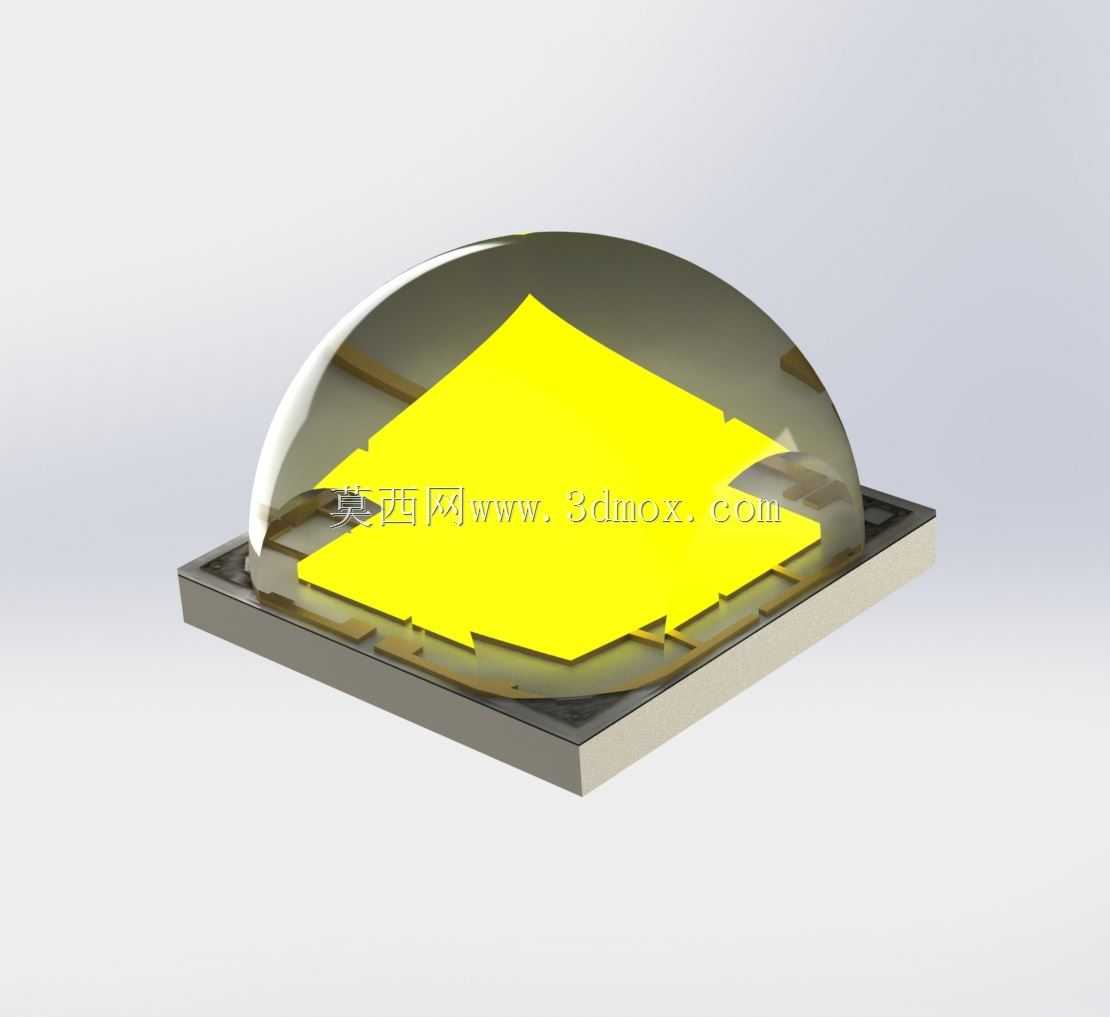

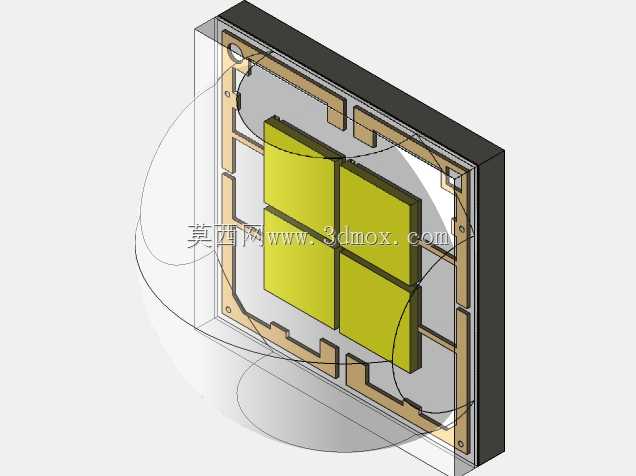

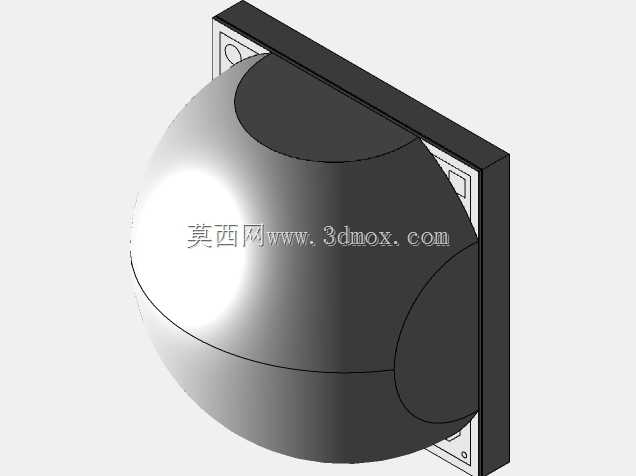

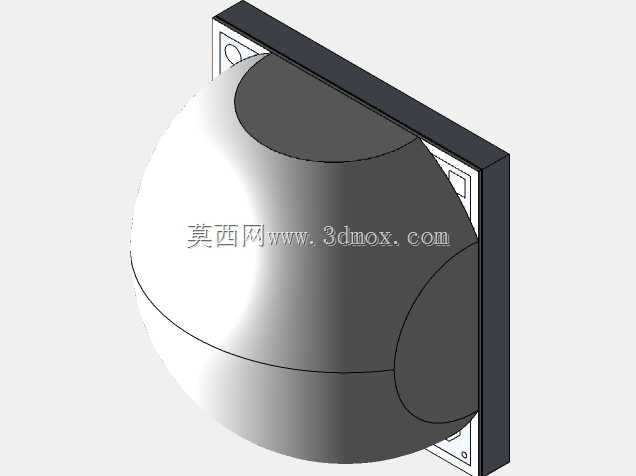

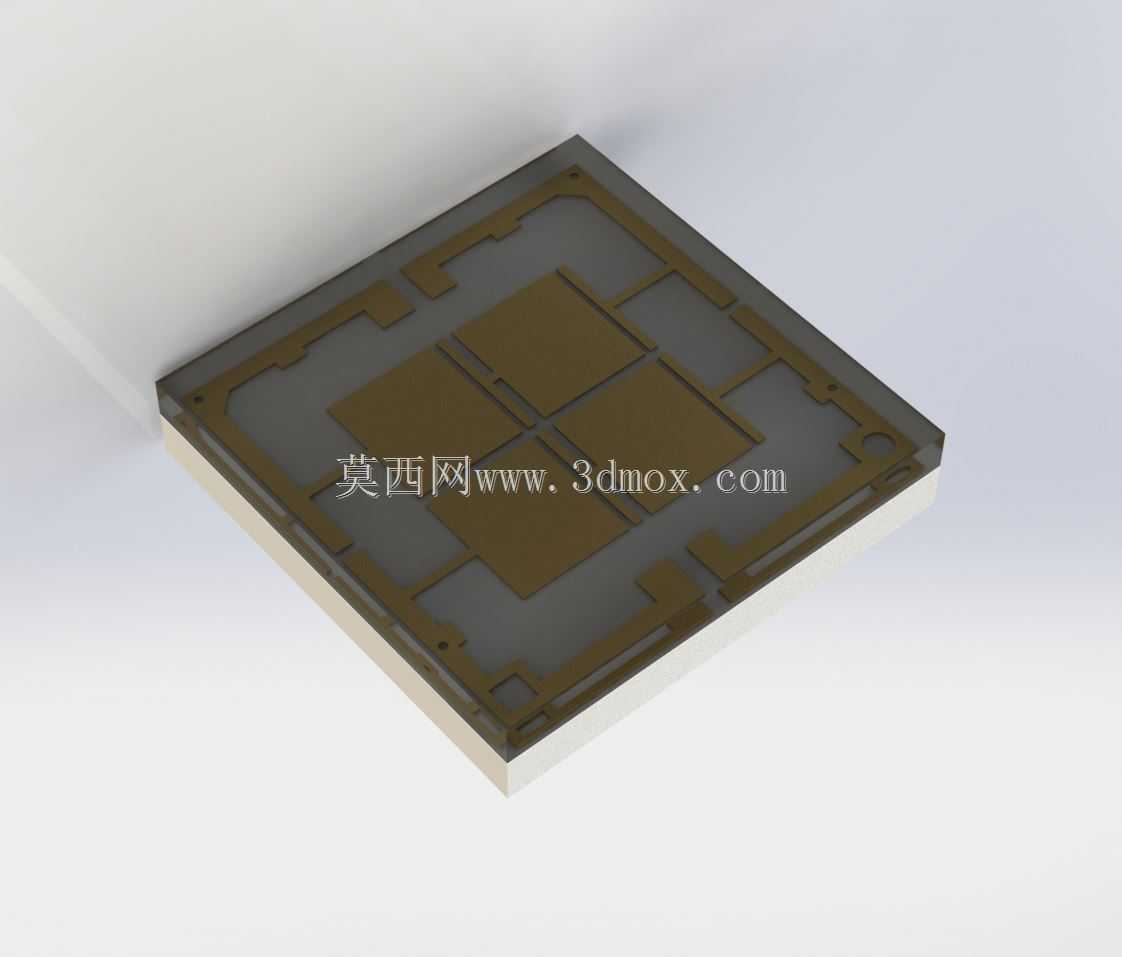

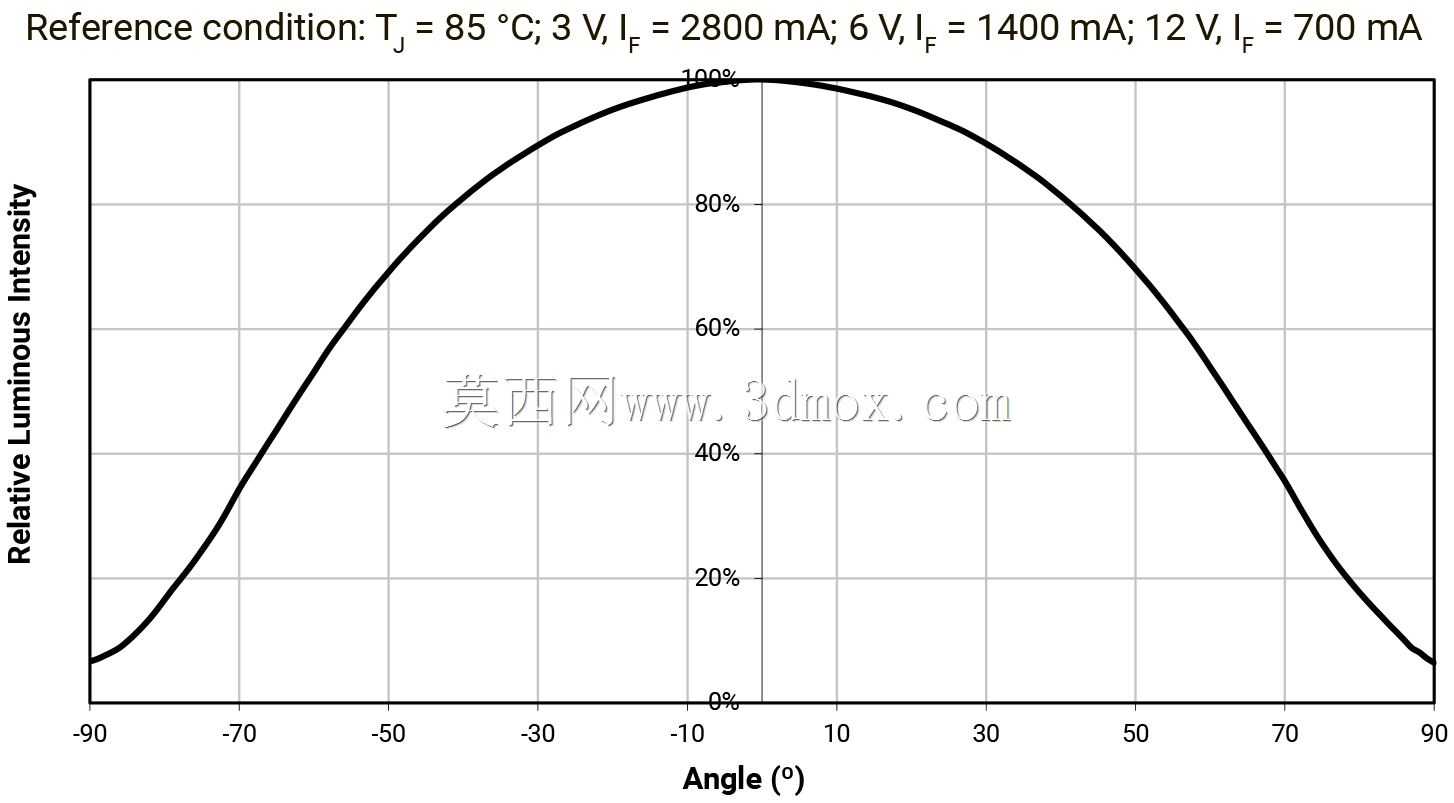

　　从结构设计思路来看，该模型完整还原了光源的分层装配逻辑：最外层为高透光率的硅胶封装透镜，表面做了微弧度的光学曲面设计，既能够对内部四颗芯片发出的光线做初步的配光收拢，减少芯片表面的全反射光损，也能作为物理防护层隔绝外界水汽、粉尘对内部发光芯片与键合引线的侵蚀；透镜下方是四颗尺寸一致的倒装发光芯片，呈2×2矩阵式排布在陶瓷散热基板上，芯片之间预留了等宽的隔离间隙，既避免相邻芯片工作时的热量过度叠加，也为键合金线的走线预留了安全空间，防止生产过程中出现引线搭接短路的问题。陶瓷基板作为整个光源的承载基底，采用了高导热系数的氧化铝陶瓷材质，底部预留了规整的焊盘区域，既可以通过回流焊直接贴合在铝基散热电路板上，也能适配热电分离结构的铜基板安装，最大化降低芯片到散热结构的热阻。

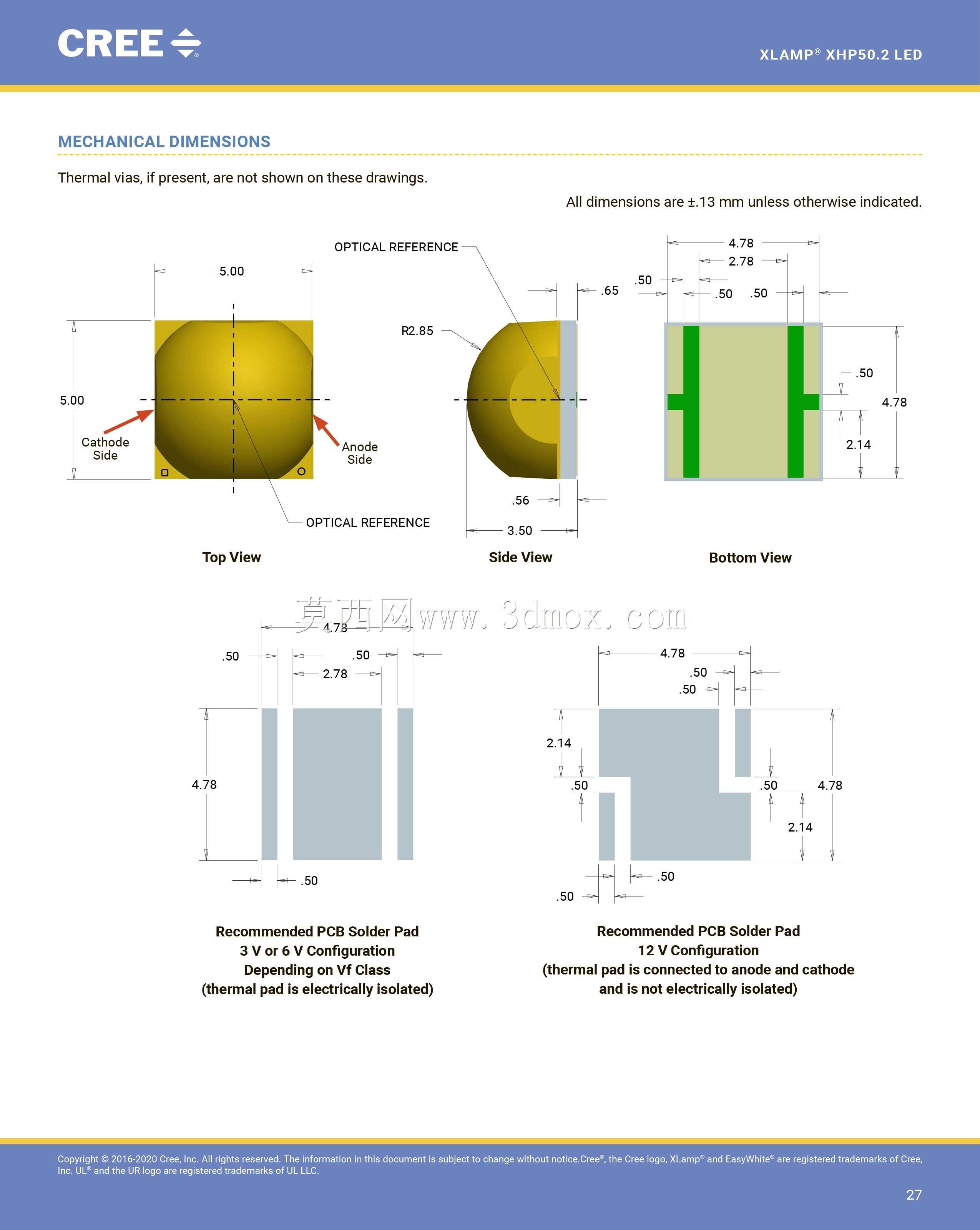

　　在安装边界与外形尺寸层面，该光源的发光面为标准正方形结构，封装外轮廓尺寸兼容行业通用的5050封装规格，安装孔位与焊盘定义完全匹配市售的XHP系列驱动板与透镜支架，设计人员在整灯开发时无需额外调整安装位尺寸，可直接替换同封装规格的其他功率等级光源，大幅缩短产品的开发验证周期。需要注意的是，由于该光源工作时的电流密度较高，芯片结温上升速度快，结构设计时特意在陶瓷基板与封装透镜的衔接处做了一圈环形的应力释放槽，避免光源在高低温循环工作过程中，因硅胶与陶瓷的热膨胀系数差异出现封装开裂、漏气的问题。

　　从实际装配适配性来看，该光源的电极焊盘采用对称式分布设计，既支持高压串联驱动模式，也可通过跳线调整为低压并联驱动，能够适配不同输出规格的恒流驱动电源，在手持照明设备、固定安装式工业投光灯、特种车辆警示照明等不同供电条件的场景中都能灵活适配。模型同时还原了封装边缘的定位切角结构，生产装配时可通过切角快速确认电极正负极方向，减少SMT贴片过程中的反向贴装不良率。对于结构设计从业者而言，该三维模型可直接用于整灯的装配干涉检查、配光模拟的光源占位参考、散热结构的接触面匹配设计，无需再手动测绘光源的外轮廓与安装尺寸，能够有效提升照明产品开发阶段的结构设计效率，避免因尺寸测绘偏差导致的开模失误、装配错位等工程问题。在做散热结构匹配设计时，可直接依托该模型的基板底面尺寸设计对应的导热铜柱或铝基散热面，保证热源与散热结构的接触面积最大化，减少导热界面材料的填充厚度，进一步降低整体热阻，提升光源长期工作的可靠性。
