CREE系列LED配套反光杯结构设计

　　这款反射镜是针对CREE系列大功率LED光源开发的配光组件，核心作用是将LED芯片发出的大角度发散光线进行定向调控，匹配不同照明场景的光束角要求，在商用筒灯、射灯、户外投光灯具、工业设备照明模组中都有广泛应用。日常做灯具结构开发时，这类反射镜的设计直接决定整灯的出光效率、光斑均匀度以及防眩光表现，是LED照明模组里除光源、驱动外最影响光学性能的核心结构件。

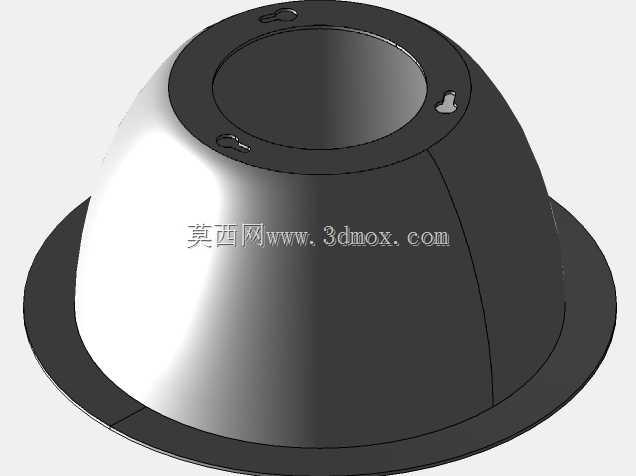

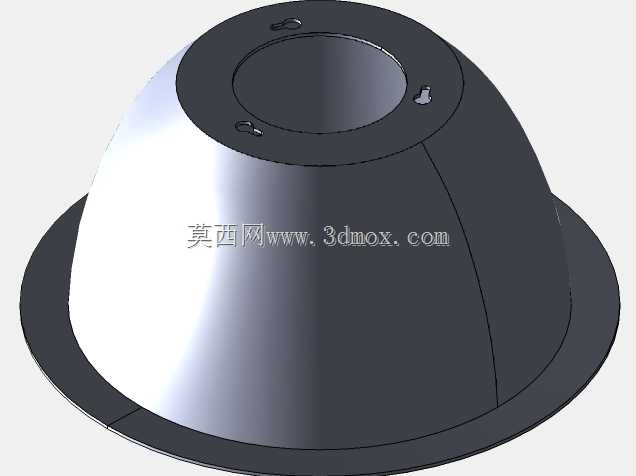

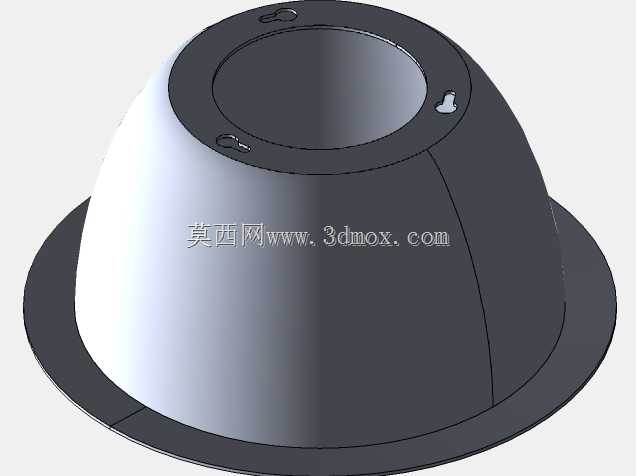

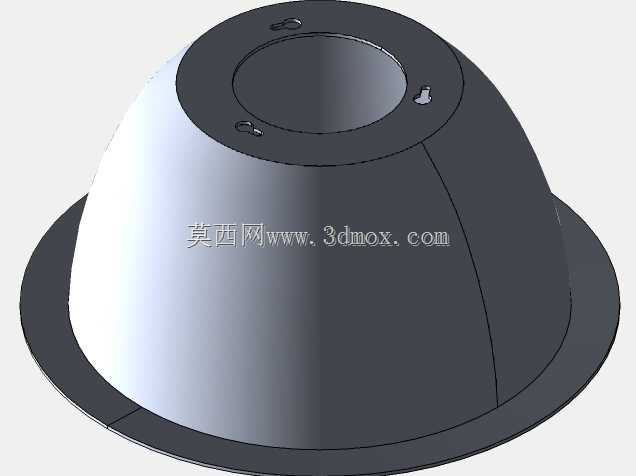

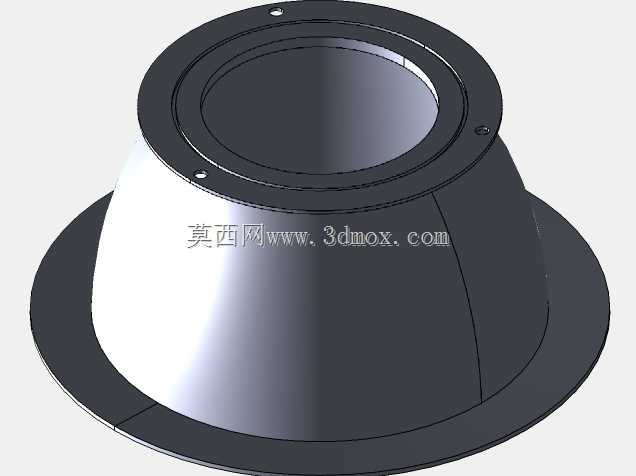

　　从结构形态来看，该反射镜采用上下双法兰的锥台形构型，上端小口径法兰对应LED光源的安装位，内表面做高精度镜面处理，通过连续平滑的曲面曲率设计，把LED芯片朗伯体发光特性下的120度左右发散光线，经过多次反射收拢到预设的出光角度范围内，避免光线在灯具内部反复折射造成光损。下端大口径法兰为出光面安装边，法兰上预留的三个均布安装孔，可直接通过螺丝与灯具面环、散热器前端的安装位锁附固定，安装时不需要额外设计复杂的定位结构，三个孔位的分度误差控制在0.1mm以内，装配后反射镜的光轴与LED光源的中心轴线重合度偏差不超过0.2度，能有效避免光斑偏斜、黄圈、副光斑等常见光学问题。

　　设计过程中，曲面的曲率过渡是核心难点，靠近上端光源入口的位置曲率变化率更大，主要收拢芯片近场的大角度出射光线，越靠近下端出光口曲率越平缓，负责调整远场光线的出射角度，整个内反射面没有曲率突变的棱角，避免局部光线反射角度异常造成的光斑杂影。反射镜的壁厚设计保持均匀，整体壁厚控制在1.2mm到1.5mm之间，既满足注塑成型时的材料流动要求，避免出现缩痕、缺胶等成型缺陷，也不会因为壁厚过大造成材料浪费，同时均匀的壁厚能保证反射镜在灯具长期工作的温度环境下，热变形量均匀一致，不会因为局部应力集中造成曲面形变，影响长期使用的配光稳定性。

　　实际选型适配时，需要注意该反射镜的安装边界尺寸，上端小法兰的外径与LED光源的PCB板尺寸匹配，安装后反射镜入口与LED发光面的距离控制在0.3mm到0.8mm之间，间隙过小容易在装配时刮蹭LED封装表面的荧光胶层，造成光源损坏，间隙过大则会有部分光线未经过反射面直接从间隙溢出，形成漏光，降低整灯的出光效率同时产生不必要的眩光。下端大法兰的外径尺寸需要与灯具的面环内径匹配，装配后法兰边缘与面环贴合紧密，避免光线从装配缝隙漏出。反射镜的整体高度决定了灯具腔体的最小深度，做灯具结构设计时需要预留足够的腔体空间，同时要考虑反射镜与后端散热器之间的安全距离，避免长期工作时散热器的热量直接传导到反射镜上，造成反射层老化脱落，影响反光效率。

　　在工程应用场景中，这类反射镜常搭配CREE XHP系列、XM系列等大功率LED使用，相比透镜类配光元件，反射镜的光损更低，因为光线不需要穿过透明介质，不会产生介质吸收和界面折射损失，整灯出光效率可以比同规格透镜方案高8%到12%，同时金属化的反射层耐高温性能更好，在大功率、高工作温度的照明场景下，不会出现透镜长期使用后的黄变、透光率下降问题。在商超重点照明、博物馆展陈照明这类对光斑质量要求高的场景，该反射镜的曲面设计可以实现边缘过渡柔和的光斑，没有明显的明暗截止线生硬感，照射在展品表面时不会产生生硬的光影边界，能更好地突出被照物的质感。在工业设备的局部照明场景中，反射镜收拢后的光束可以精准照射到加工工位，避免光线散射到操作人员视线范围内产生眩光，降低长时间作业的视觉疲劳。

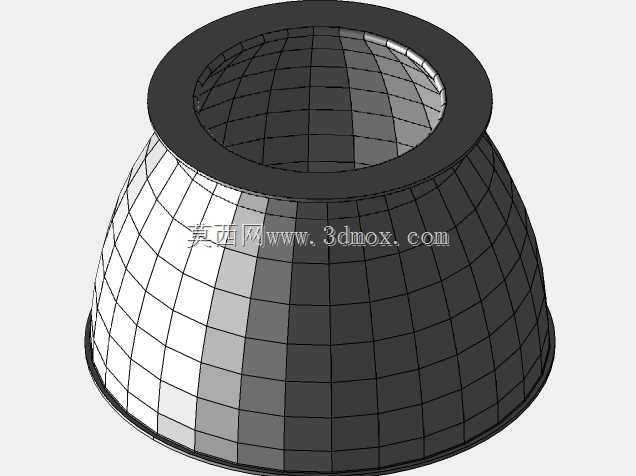

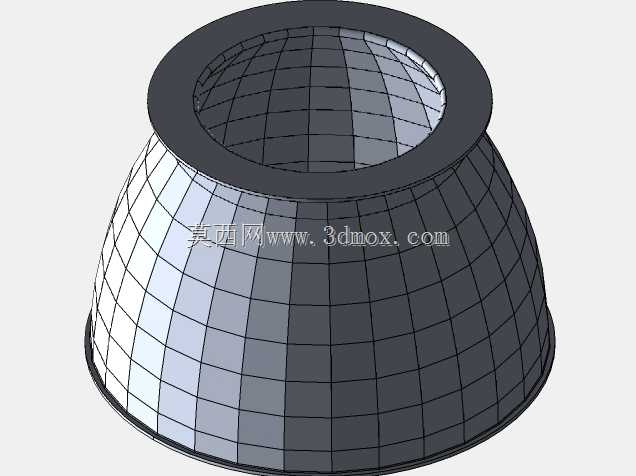

　　做三维建模时，该反射镜的曲面构建需要优先保证光学面的连续性，建模时先通过光学仿真确定各截面的曲率参数，再通过放样曲面生成整体内反射面，之后偏移生成实体壁厚，最后添加法兰边和安装孔特征，建模过程中要注意安装孔的位置与法兰边的同心度，所有棱角位置都做0.2mm的倒角处理，既避免成型时的锐边缺陷，也能减少装配时的割手风险。做结构验证时，需要重点检查反射镜与光源、散热器、面环三个配合件的装配间隙，模拟工作温度下的热膨胀量，预留0.2mm左右的热胀间隙，避免高温下零件膨胀挤压造成反射镜变形。
