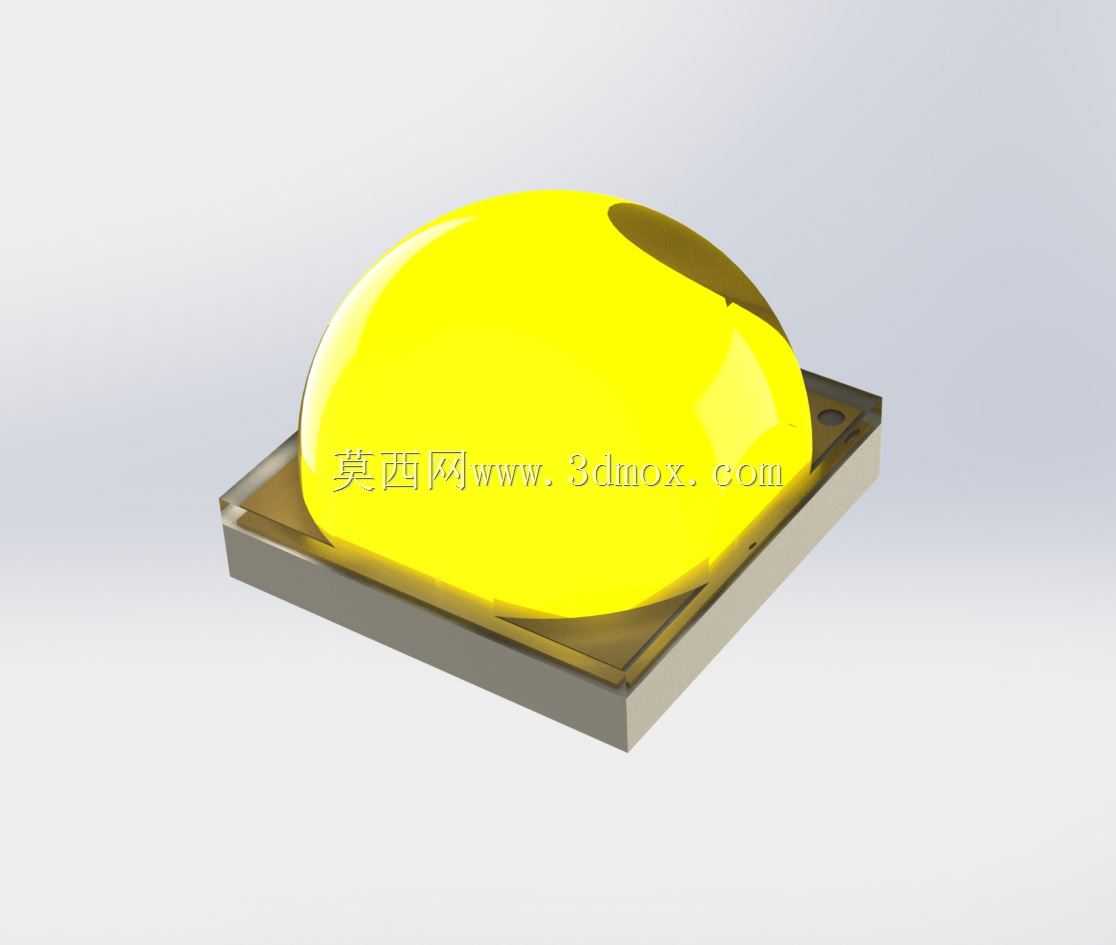

　　在做户外照明设备、工业视觉补光模组、车用辅助光源的结构设计时，这类大功率贴片LED的三维模型是整灯光学结构、散热结构、PCB布局协同设计的核心参考件，很多刚入行的结构工程师容易忽略封装级元件的精确外形，导致后期打样出现透镜贴合偏移、焊盘对位偏差、散热铜柱接触不良等问题，直接影响整灯的出光效率和长期工作可靠性。这个模型还原的是大电流驱动的贴片LED封装结构，顶部的球形硅胶透镜是出光控制的核心结构，其曲率设计直接决定了光源的初始出光角度，做二次光学设计的时候，透镜的外轮廓曲面必须和封装自带的透镜曲面做精准的光线追迹匹配，不然会出现光斑黄圈、中心照度不足、边缘光衰过快的问题，很多人在做配光设计时直接把LED简化成平面发光面，

　　最后做出来的灯具配光曲线和仿真结果偏差能超过30%，根本达不到道路照明、工业照明的配光标准要求。底部的陶瓷基座是整个元件的承载结构，陶瓷材质本身的绝缘性能和导热性能是平衡高压绝缘要求和散热需求的关键，基座底部的散热焊盘尺寸、位置必须和铝基板的焊盘完全对应，在做PCB布局的时候，不能随意缩小散热焊盘的面积，也不能在焊盘附近布置过孔距离过近，不然过回流焊的时候容易出现焊锡溢流导致的短路，或者散热焊盘虚焊导致的热阻飙升，实际生产中这类大功率LED的失效有近四成是因为焊盘设计不合理导致的散热不良。从安装边界来看，这类LED的贴装高度、透镜顶点到基座底面的尺寸公差必须严格控制，在设计压圈、透镜支架等固定结构的时候，要预留足够的安全间隙，

　　不能让结构件直接挤压顶部的硅胶透镜，不然会导致透镜变形改变出光角度，严重的还会压裂内部的荧光粉涂层，出现局部色温偏移甚至元件失效。在做多颗LED阵列排布的灯具设计时，单颗LED的外形尺寸、焊盘位置、电极极性标识的位置都要和实际物料完全一致，不然SMT贴装的时候会出现吸嘴拾取偏移、极性反向的批量生产问题，很多工程师在选型阶段随便找个近似的LED模型套用，最后开模生产的时候才发现极性标识位置和实际物料相反，导致整批PCB报废的情况并不少见。这个模型还原了封装内部的芯片承载区域、电极走线的位置关系，在做热仿真分析的时候，可以基于这个结构设置准确的热流路径，从芯片发热区到陶瓷基座，再到散热焊盘、铝基板、

　　散热器的热阻计算才能更贴近实际工作状态，避免出现散热器设计冗余过大导致的成本浪费，或者散热不足导致的LED结温过高、光衰加速的问题。在做防水灯具设计的时候，这个封装的外形轮廓也是点胶路径设计的重要参考，围坝胶的高度、点胶位置要避开透镜的弧形边缘，不然胶水容易爬到透镜表面影响出光，也不能距离基座边缘过远导致防水密封失效，尤其是在IP67以上等级的投光灯、路灯设计中，封装级的尺寸精度直接影响整灯的密封可靠性。另外在做自动化贴装的工装设计时，吸嘴的接触位置要避开顶部的球形透镜，选择陶瓷基座的平整边缘作为拾取定位面，这个模型的基座外形尺寸、边缘倒角细节可以直接用来做吸嘴、定位治具的设计参考，减少后期调机的时间成本，避免贴装过程中划伤透镜表面导致的出光不良。
