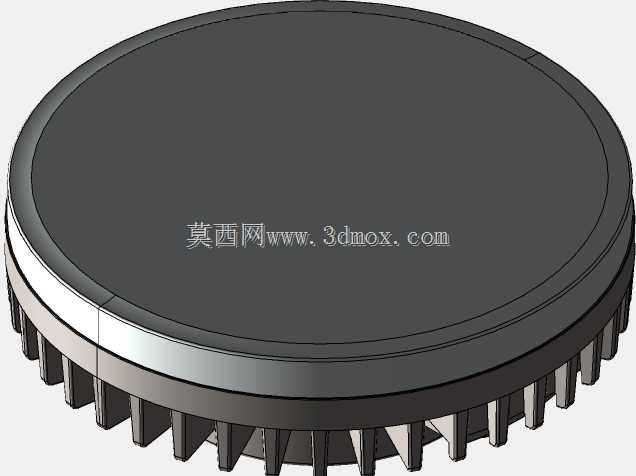

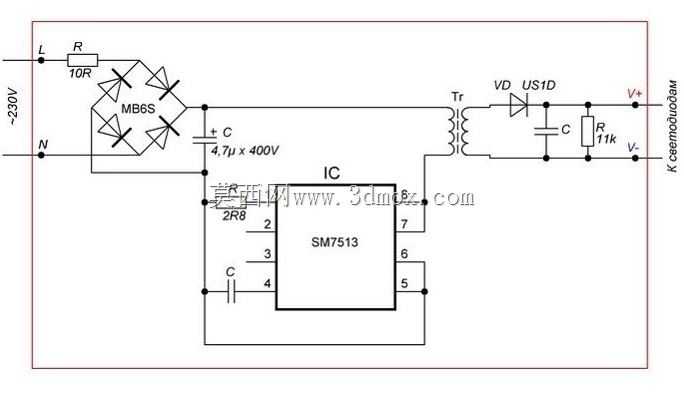

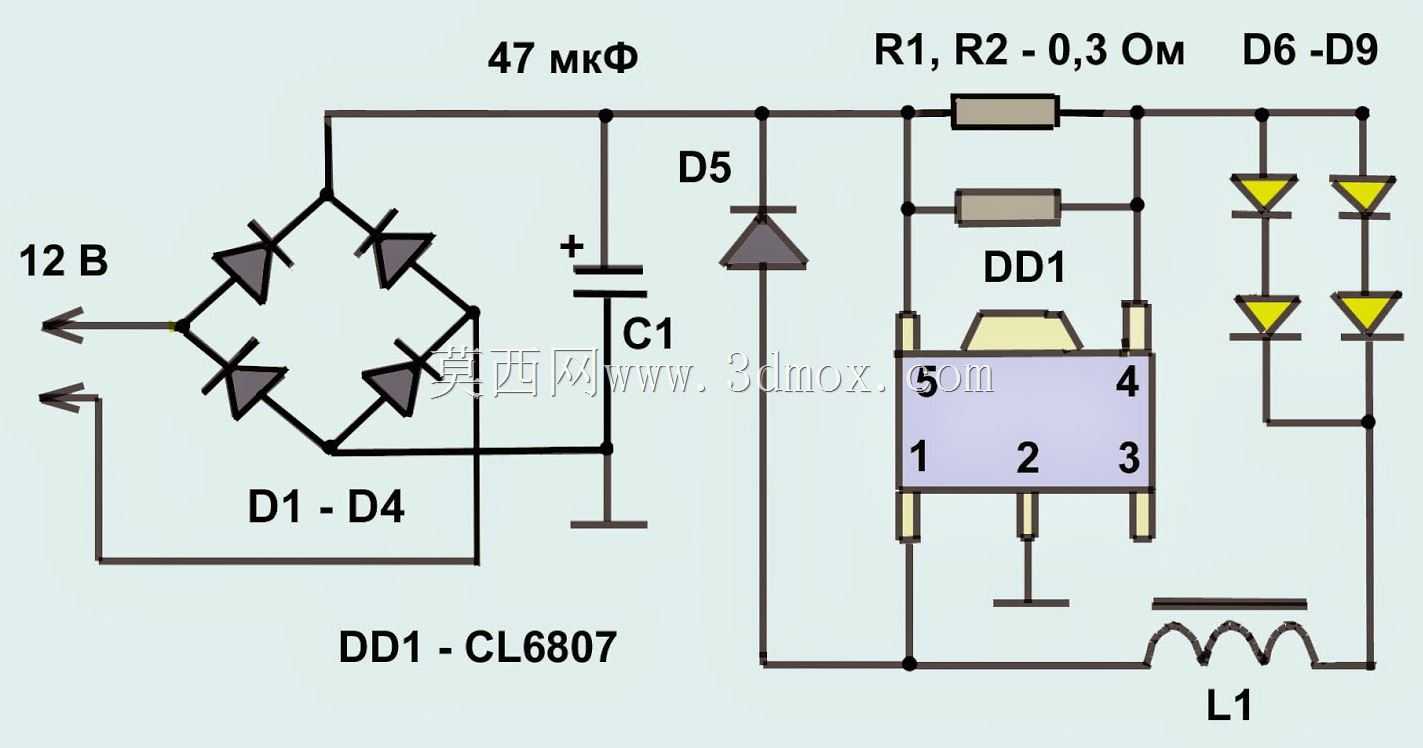

GX53规格灯座配套散热齿盘结构设计

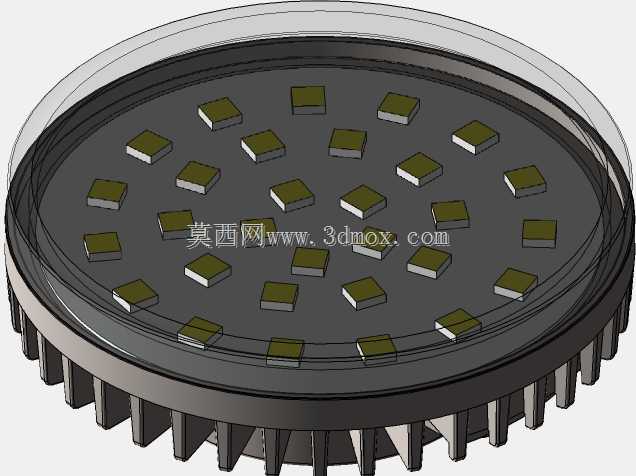

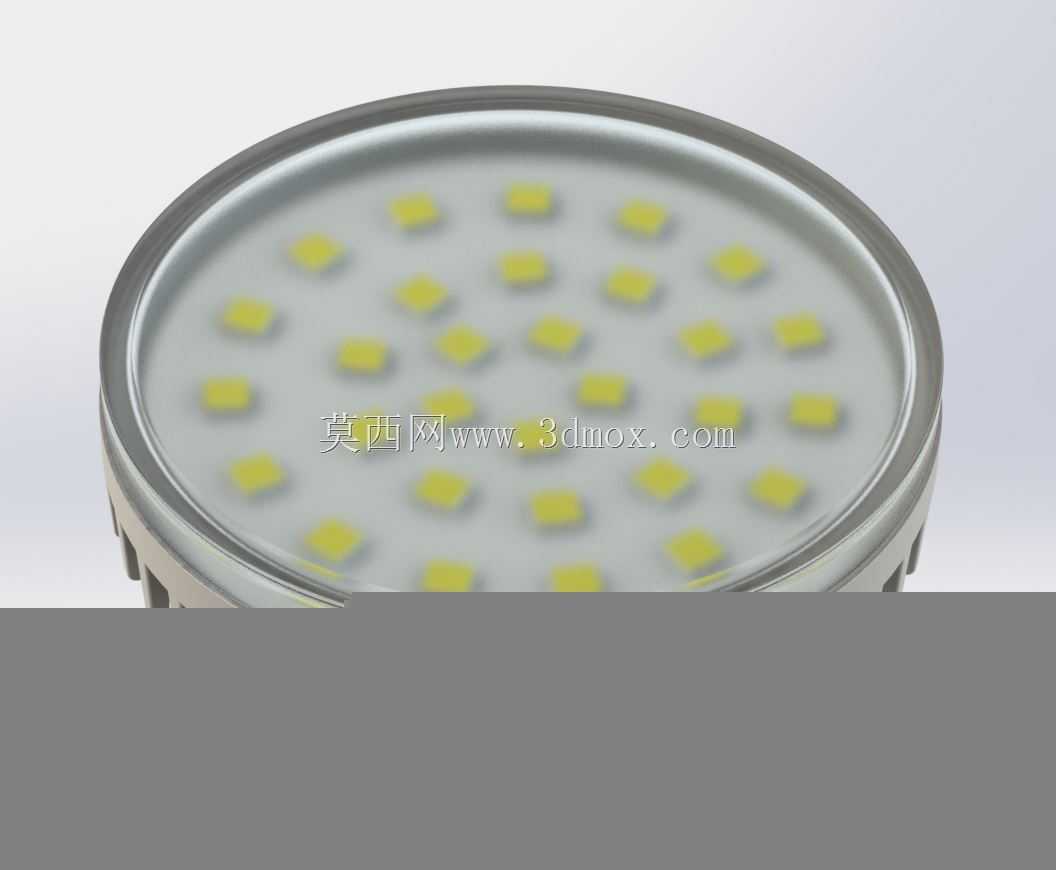

　　在室内商用照明、嵌入式筒灯配套、展柜局部照明的安装场景里，GX53规格的灯体与配套插座的适配结构，一直是结构工程师做照明配件选型时的重点校核对象。这套结构的核心承载件是带周向均匀排布散热齿的金属盘体，齿形采用直齿径向排布的设计，每一个齿的拔模斜度控制在1.5度，既满足压铸成型时的脱模要求，也能在有限的安装空间内最大化散热接触面积，避免灯珠长时间工作时热量堆积导致的光衰过快问题。

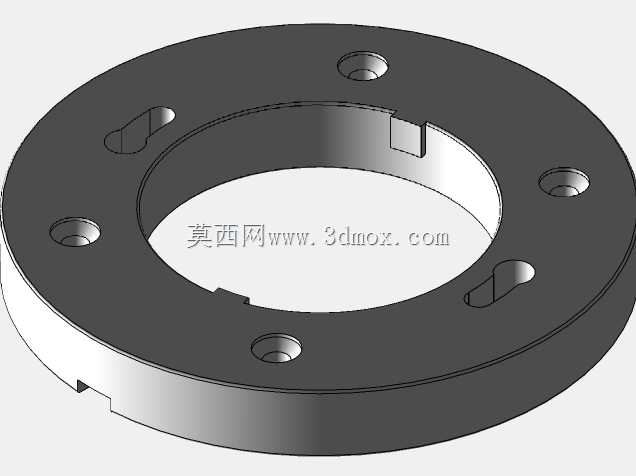

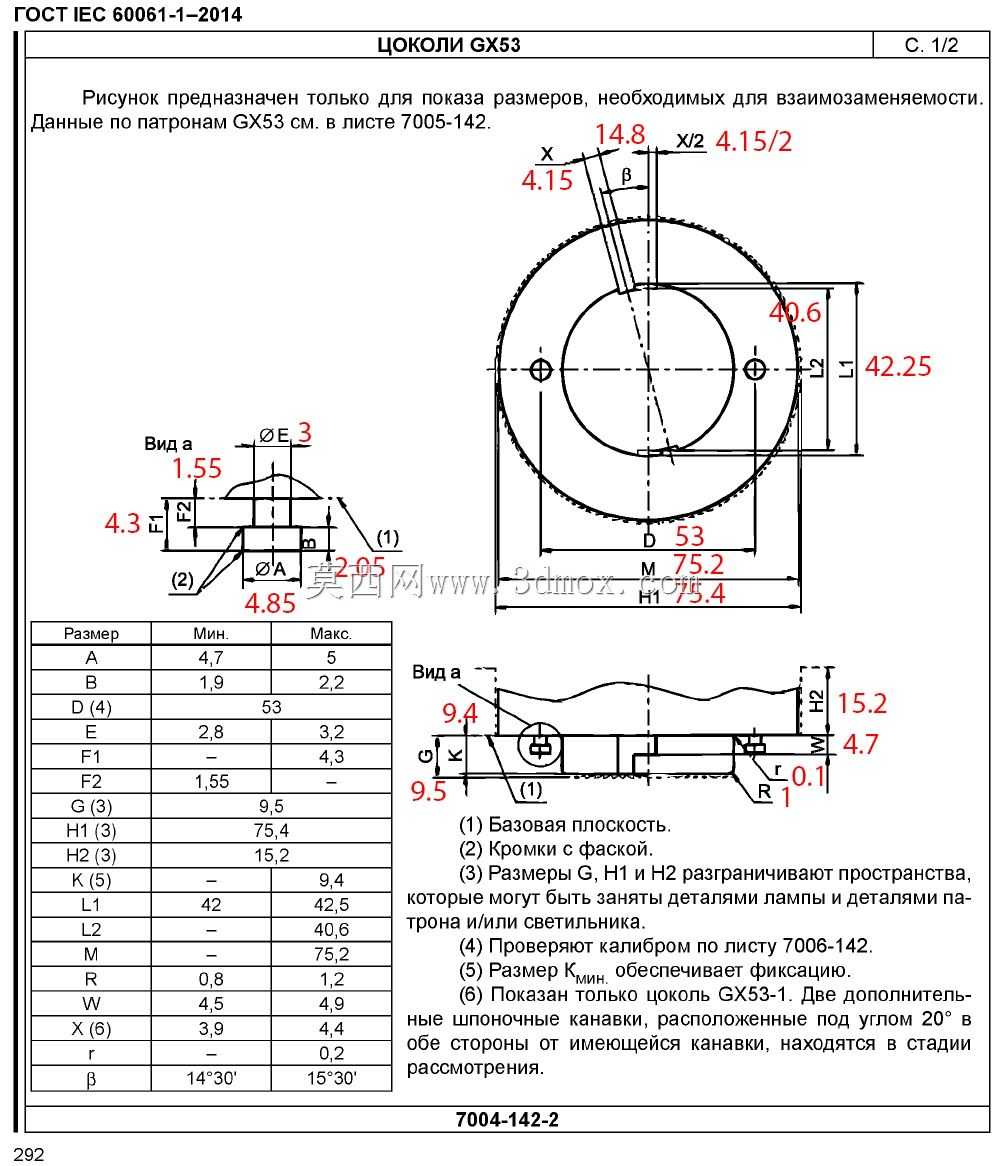

　　从安装边界来看，整个齿盘的外径严格匹配GX53标准的安装开孔尺寸，盘体背面的定位卡槽与插座的卡扣位完全对应，安装时无需额外打胶固定，对准卡槽旋转45度即可完成卡接，拆卸时反向旋转就能取下，方便后期维护更换灯源。盘体中心预留的走线孔直径刚好适配常规0.75平方的照明导线，孔边做了R0.8的圆角处理，避免穿线时割破导线绝缘层造成短路隐患。

　　设计这套结构的时候，首先要考虑的是和标准GX53插座的配合公差，卡接位的尺寸公差按照IT7级精度控制，既不会因为公差过松导致灯体安装后晃动，也不会因为公差过紧造成安装时卡扣断裂。散热齿的高度经过热仿真校核，在灯珠额定功率13W的工况下，齿顶与齿根的温差控制在8摄氏度以内，盘体表面最高温度不超过65摄氏度，符合照明电器的安全温升要求。齿与齿之间的间距留足了3mm的空隙，保证空气可以在齿间自然对流，不会因为积灰堵塞散热通道，日常维护时用毛刷就能轻松清理齿间积尘。

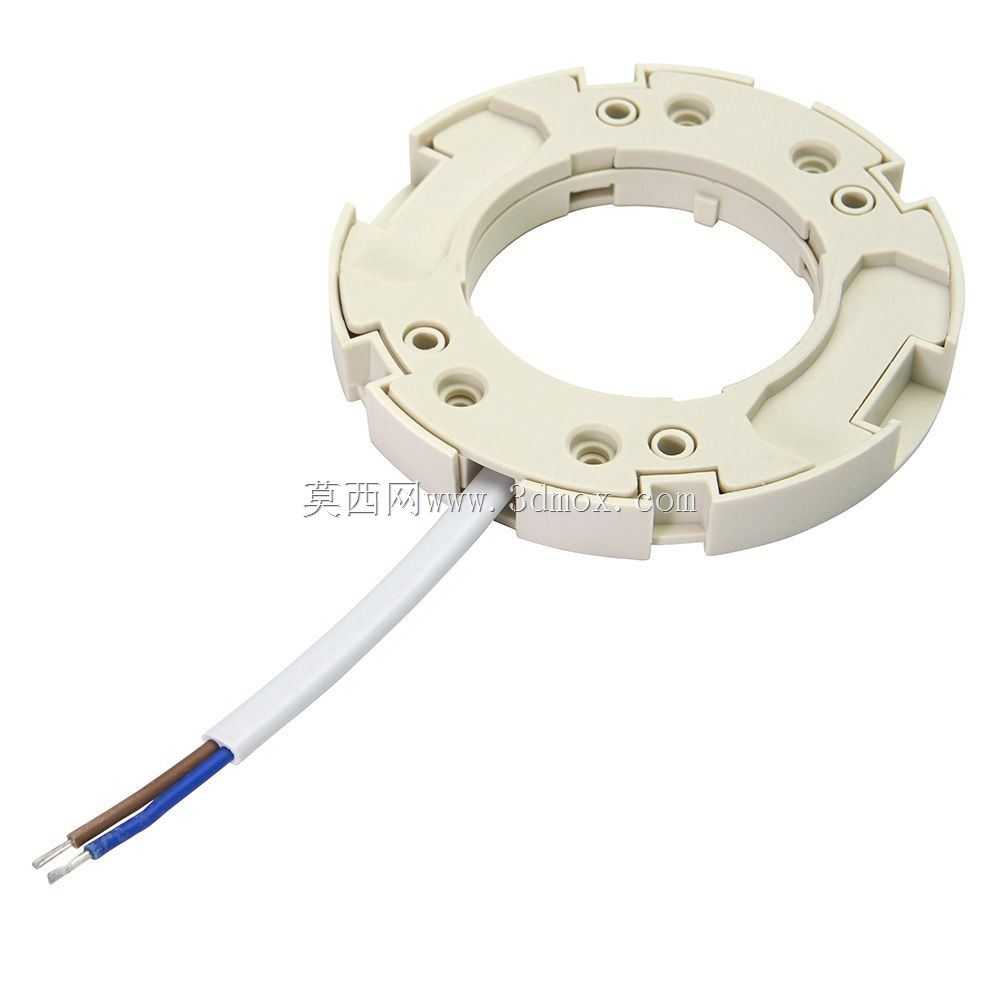

　　插座部分的结构采用阻燃PC材质作为外壳基座，内部导电铜片的厚度为0.6mm，铜片的接触端做了圆弧过渡处理，和灯体的插脚接触时能保证足够的接触压力，接触电阻控制在5毫欧以内，避免长时间通电时接触位发热。插座的安装耳位预留了两个自攻螺丝安装孔，孔位中心距符合通用86型暗装底盒的安装尺寸，既可以嵌入式安装在吊顶内，也可以明装在墙面或者展柜背板上，适配不同的安装场景。

　　在实际工程应用中，这套结构常被用在超市生鲜区的重点照明、珠宝展柜的 accent lighting、家居玄关的嵌入式感应灯配套场景，因为GX53灯体本身的厚度较薄，安装后不会突出吊顶面太多，整体视觉效果更简洁。结构设计时特意将散热齿盘的表面做了哑光氧化处理，不会反射灯珠发出的光线，避免在灯面形成杂散光斑影响照明效果。盘体与灯珠铝基板的接触平面做了平面度要求，平面度公差控制在0.1mm以内，安装时涂抹薄薄一层导热硅脂就能保证良好的热传导效率，不需要额外增加导热垫来填补平面间隙，既降低了物料成本，也减少了装配工序。

　　从装配流程来看，整个结构的零件数量控制在5件以内，散热齿盘、插座基座、两个导电铜片、一个压线板，装配时先将铜片卡入基座的定位槽内，再用压线板固定导线，最后将散热齿盘与灯珠铝基板通过三颗M2的自攻螺丝锁紧即可，单套产品的装配工时不超过20秒，适合大批量流水线生产。所有的棱角位置都做了倒钝处理，没有尖锐的飞边毛刺，装配工人操作时不会被割伤，也符合电器产品的安全规范要求。针对不同的使用场景，散热齿盘的材质可以选择ADC12压铸铝或者6061铝合金车削加工，压铸版本适合大批量低成本的民用场景，车削版本适合对散热要求更高的商用大功率场景，两种版本的安装尺寸完全一致，可以直接互换不用修改配套结构。
