铜合金双触点Lite陷阱接触端子结构

　　在低压电气连接、小型化电子设备的内部接插回路里，这类双触点陷阱式接触端子是保障信号与电流传输稳定性的核心部件，常被应用在紧凑型照明模组、车载小型接插件、便携电子设备的内部供电回路中，承担着公母端对接时的导电接触、防松脱限位的核心作用。不同于常规单触点弹片端子，这款采用铜合金基材的双触点结构，在对接时能形成两个独立的接触点位，哪怕其中一个触点因为长期使用出现氧化、接触压力衰减，另一个触点依然能维持回路的导通可靠性，大幅降低接插部位的接触失效概率。

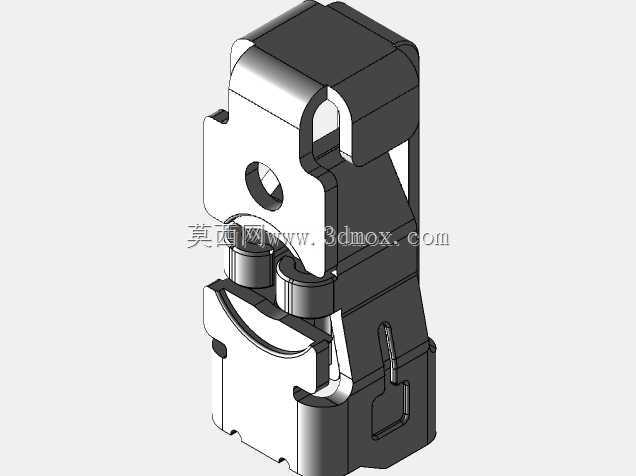

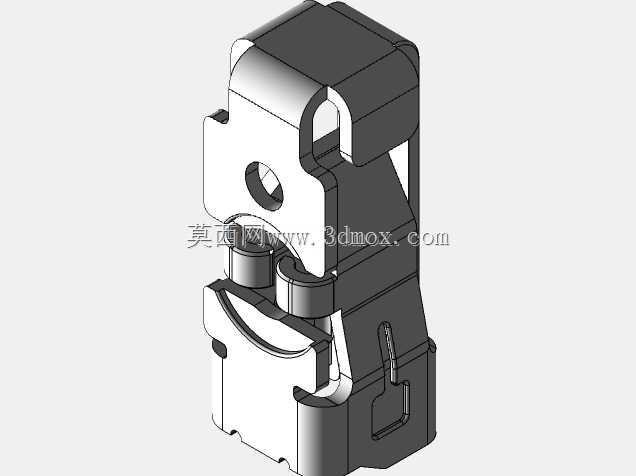

　　从结构设计逻辑来看，这款端子采用陷阱式卡接结构，在公端插片插入的路径上设置了带导向弧面的卡合腔，插片推入时会先撑开两侧的弹性接触臂，待插片到位后，接触臂在铜合金自身弹性力的作用下回弹，将插片卡入预设的限位凹槽内，形成类似陷阱的锁止效果，避免设备在受到振动、冲击时出现插片松脱、接触瞬断的问题。端子上部设置的带孔安装位，是用来与塑壳基座上的定位柱配合，装配时可以通过热熔或者卡接的方式将端子固定在绝缘基座内部，限制端子在接插过程中出现移位、退针的情况，安装孔的位置精度直接决定了公母端对接时的对中度，设计时特意将安装孔设置在端子整体结构的刚度较强的上部区域，避免弹性臂的形变传导到安装固定位，影响长期使用后的定位精度。

　　端子的两个接触触点采用了凸起的圆弧面设计，接触时能与插片表面形成线接触而非面接触，在相同的接触压力下可以获得更大的接触压强，刺破插片表面可能存在的氧化膜、油污层，降低接触电阻，减少长期通电后的触点发热问题。铜合金基材的选择兼顾了导电性能与弹性性能，既保证电流通过时的损耗控制在合理范围内，又能让弹性接触臂在数千次插拔循环后依然维持足够的接触压力，不会出现塑性形变导致的接触松垮。端子下部设置的导向斜面，在装配入塑壳时可以顺着塑壳的导槽滑入预设位置，减少装配时的卡滞问题，侧面的小凸筋是用来和塑壳内壁的卡槽配合，形成二次防退结构，哪怕上部的固定柱因为长期温变出现老化松脱，侧面的凸筋依然能卡住端子，避免其在插拔力的作用下从塑壳中退出。

　　从安装边界来看，这款端子属于紧凑型接插部件，整体轮廓适配小间距接插件的内部空间，弹性臂的形变行程经过严格核算，既保证插片插入时的阻力处于人手可轻松操作的范围，又能在插片到位后提供足够的正压力，接触臂的张开角度被限制在铜合金材料的弹性形变区间内，不会因为过度张开出现永久变形。端子的外形没有多余的突出结构，所有棱角处都做了小圆弧过渡，避免装配时刮伤绝缘塑壳、或者划破连接导线的绝缘层，接插方向的导向结构覆盖了插片初始插入的全范围，哪怕公端插片存在小幅的对位偏差，也能顺着导向弧面滑入接触腔，降低对接时的对位难度。在实际设备应用中，这类端子常匹配厚度0.5-0.8mm的铜质插片使用，额定通流能力可以覆盖小功率信号回路到中低功率供电回路的需求，双触点的设计也让它在存在轻微振动的应用场景下，比如车载电子、户外便携设备里，比普通单触点端子有着更长的无故障使用周期。
