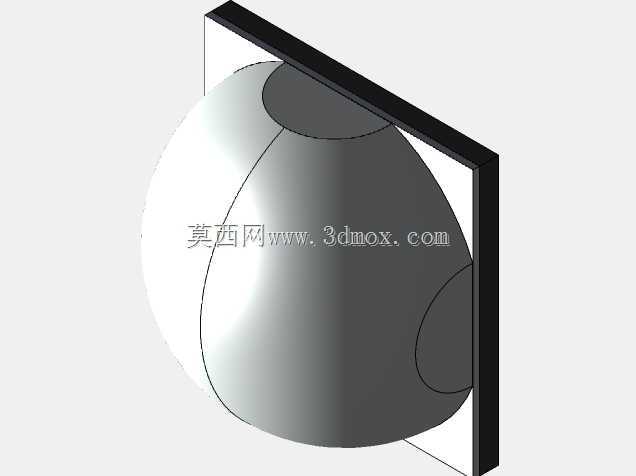

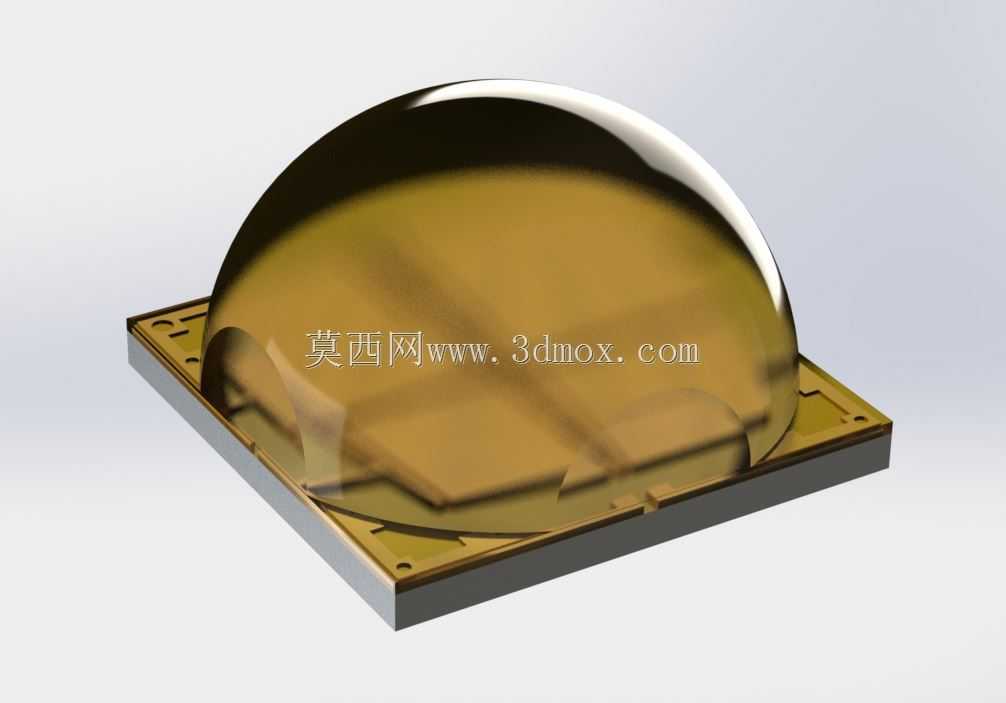

这款大功率LED光源的结构设计,核心围绕高密度光输出场景的散热与光学匹配需求展开,在户外探照、工业强光照明、车载辅助远光、专业影视补光等场景中,这类器件的结构合理性直接决定整灯的使用寿命与出光效率。从结构组成来看,器件分为陶瓷散热基板、固晶焊盘阵列、半球形硅胶透镜三个核心部分,基板采用方形带定位缺口的设计,边缘预留对称分布的焊盘定位孔,既满足SMT回流焊过程中的机械定位需求,也能在整灯组装时与铝基散热基板实现精准对位,避免因安装偏移导致的热阻升高问题。

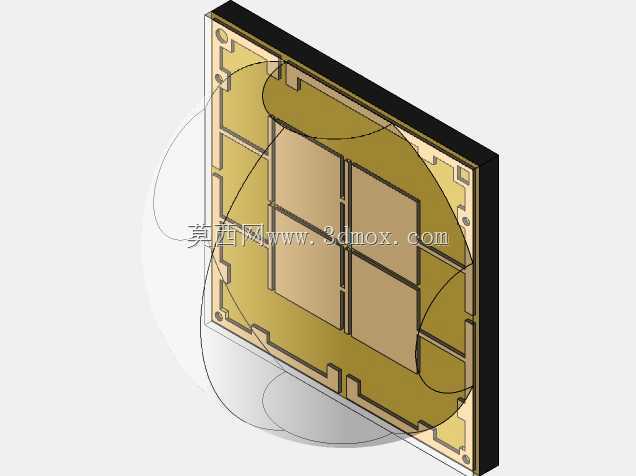

设计过程中首先要平衡的是光学出光角度与封装可靠性的关系,半球形透镜的曲率经过反复校准,能够将芯片阵列发出的大角度光线进行初次准直,减少光线在封装内部的全反射损耗,透镜边缘与基板结合处采用斜坡过渡结构,避免冷热冲击过程中硅胶与陶瓷基板的结合面出现应力集中,防止长期使用后透镜脱落、开裂的问题。基板上的芯片阵列采用2并2串的排布方式,焊盘区域做了镀金处理,既降低键合引线的接触电阻,也能提升焊盘的抗硫化能力,适配户外高湿、高腐蚀的使用环境。
安装边界层面,这款器件的基板边长为标准7070封装尺寸,厚度控制在1.5mm以内,底部散热焊盘为整面铺铜设计,组装时需要在散热焊盘与整灯铝基板之间涂覆厚度均匀的导热硅脂,硅脂厚度建议控制在0.1mm以内,避免过厚导致热阻上升,同时要注意周边器件的避让距离,在器件外侧预留至少2mm的无器件区域,防止焊接过程中助焊剂残留污染透镜表面,也为后续二次光学配光元件的安装预留足够空间。
实际选型应用中,这类大功率LED不能仅参考光效参数,结构上的散热路径设计是核心考量点,这款模型还原的基板内部导热过孔阵列,能够将芯片结面的热量快速传导至底部散热面,相比普通小功率LED的单过孔设计,热传导效率提升40%以上,能够支撑满功率70W工况下的长期稳定运行。透镜表面采用了硬化处理工艺,能够耐受日常擦拭过程中的摩擦损耗,避免长期使用后透镜表面发雾导致的出光率下降,透镜与基板的结合处做了密封围坝设计,能够阻挡外界水汽、灰尘进入封装内部,保护芯片与键合引线不受侵蚀。
在结构建模过程中,需要重点关注透镜与基板的配合公差,透镜底部的定位凸台与基板上的定位凹槽采用间隙配合,单边间隙控制在0.05mm,既保证组装时的便利性,也避免注胶过程中出现溢胶问题。基板边缘的定位缺口并非对称设计,能够起到防呆作用,防止SMT贴装过程中出现器件方向贴反的问题,避免后续整灯焊接时出现极性反向的故障。焊盘的尺寸设计也经过优化,既满足大电流通过的载流能力要求,也避免焊盘过大导致的焊接时锡量过多、器件浮高的问题。
针对不同的应用场景,这款器件的结构也预留了足够的适配空间,比如在车载照明场景中,可以直接在透镜外侧加装聚光杯,半球形透镜的出光中心与聚光杯的焦点完全重合,能够实现最远800米的有效照射距离;在工业厂房照明场景中,可以在外侧加装扩散罩,将光线均匀打散,满足大面域照明的配光要求。结构设计时没有在透镜表面做额外的微结构处理,就是为了给后续二次配光留出足够的调整空间,适配不同场景的配光需求,避免固定配光角度带来的应用局限性。
需要注意的是,这类大功率器件在组装时不能采用普通波峰焊工艺,必须采用回流焊工艺,且焊接温度曲线要严格匹配封装材料的耐温特性,避免高温导致透镜黄化、基板分层的问题。模型还原的所有结构细节都与实际量产器件一致,包括基板表面的丝印标识位置、焊盘的镀层范围、透镜的曲率半径,能够直接用于整灯结构的干涉检查、散热模拟、配光仿真,不需要额外进行结构修正,可直接导入整灯装配体中完成整体设计验证。
