底部入口Lite型SMT线对板按钮连接器

　　这类底部入口的Lite型SMT线对板按钮连接器，目前在消费类电子、小型工控板卡、便携检测设备的板间走线场景里应用极广，尤其是需要从PCB板底部进线、压缩整机竖向装配空间的布局里，这类结构的接插件几乎是首选方案。不同于常规侧插或者顶部进线的连接器，它的进线方向垂直于PCB板面从底部接入，能把线束的排布空间完全藏在板卡下方，不会占用板上元件的布设区域，对于高密度布板的小型化设备来说，这个结构特性直接解决了板上线束杂乱、装配干涉的常见问题。

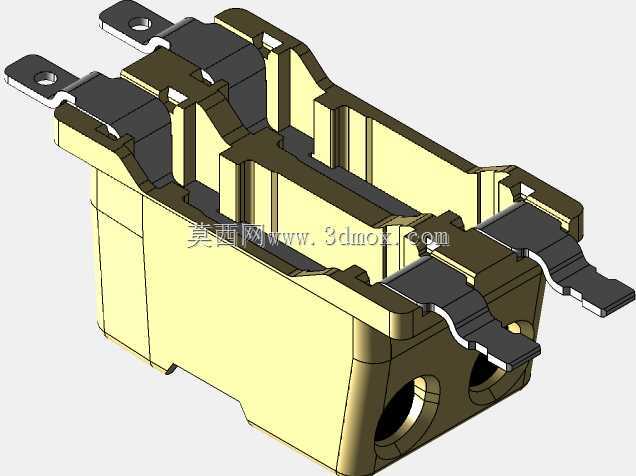

　　从实际功能来看，这款连接器属于带按钮锁止的线对板结构，配套的线束插入后，通过侧边的按钮结构就能实现锁止，不需要额外的卡扣或者扎带固定，拆卸的时候只需要按下按钮就能顺利拔出端子，日常维护、板卡更换的时候操作效率比无锁止结构的接插件高很多，也能避免设备运输、长期震动工况下出现端子松脱、接触不良的问题。接插件的接触端采用SMT表面贴装工艺，焊接引脚做了波浪形的应力释放设计，贴装过回流焊的时候，引脚能更好地适配PCB焊盘的轻微形变，减少虚焊、焊盘拉裂的不良率，引脚末端的定位凸点能在SMT贴装时卡在PCB对应的定位孔里，过炉前不会出现偏移，适配高速贴片机的批量生产要求。

　　设计层面上，这款连接器的主体绝缘基座采用耐温阻燃的工程塑料材质，能承受回流焊的峰值温度不会出现变形、起泡，基座内部的端子槽做了分层隔离设计，相邻端子之间有足够的爬电距离，满足低压信号传输的安规要求，不会出现相邻引脚短路的问题。基座两侧的固定焊片做了加宽设计，除了信号引脚之外，这两个固定焊片直接焊接在PCB的大焊盘上，能大幅提升连接器的整体固定强度，就算线束受到侧向的拉扯力，受力点也会先作用在固定焊片上，不会把信号引脚扯脱焊盘。底部的进线口做了倒角导向结构，线束端的端子插入时不需要精准对位，顺着倒角就能顺利滑入锁止位，产线装配的时候能降低操作工的对位难度，提升装配速度。

　　从安装边界来看，这款连接器的整体高度控制得极低，贴装完成后突出PCB板面的高度不到5mm，不会占用板卡上方的结构空间，适合用在超薄型的设备外壳内部，两侧固定焊片的外边缘间距、引脚的排布间距完全符合行业通用的Lite系列接插件的尺寸规范，能和同规格的其他品牌接插件实现互换，不需要重新修改PCB焊盘设计就能直接替换选型。连接器底部和PCB板面接触的位置做了微小的凸台设计，贴装的时候焊锡不会顺着基座缝隙爬到进线口内部，避免焊锡堵塞端子孔导致插线困难的问题。按钮的按压行程做了合理限制，按到底的时候不会和基座内部的端子产生干涉，长期反复按压也不会出现按钮卡滞、断裂的问题，按压的反馈手感清晰，操作工能明确感知到锁止和释放的状态，不会出现假锁的情况。

　　在实际选型应用中，这类连接器通常用来传输低压控制信号、小功率供电回路，不适合大电流的动力回路使用，设计PCB封装的时候需要注意在连接器底部进线的位置预留足够的线束弯折空间，不能在正下方布设过高的元件，避免线束插装后和下方元件产生挤压。如果是用在有震动的工况下，还可以在连接器周边点少量红胶做辅助固定，进一步提升连接可靠性。建模的时候需要重点注意引脚的共面度，所有SMT焊接引脚的底面必须在同一个平面上，公差控制在0.1mm以内，否则贴装的时候会出现部分引脚虚焊的问题，绝缘基座的拔模角度要符合注塑生产的要求，不能出现倒扣结构导致脱模困难，按钮和基座的配合间隙要控制在合理范围，既要保证按钮滑动顺畅，又不能出现过大的旷量导致内部锁止结构错位。
