Mini-Lite型SMT线对板按钮连接器结构

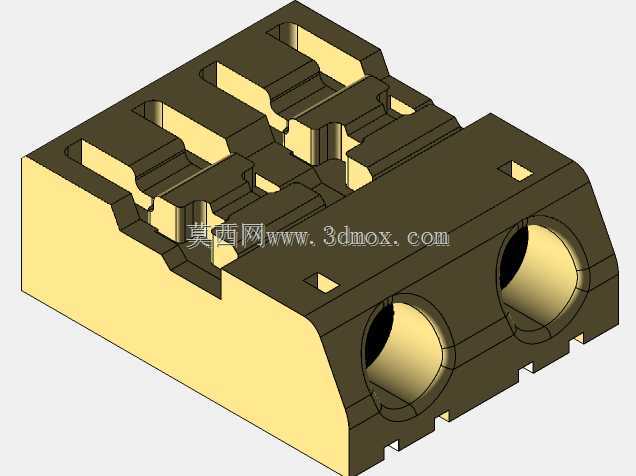

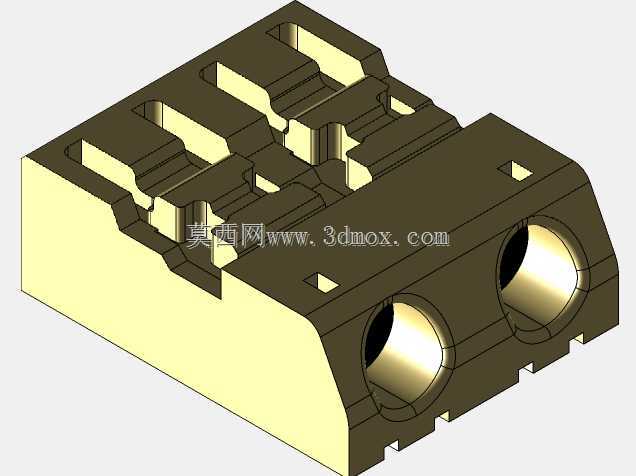

　　在消费电子、工业控制板卡、小型智能设备的PCB组装环节，SMT类线对板连接器一直是板上信号与外部线束对接的核心部件，这类部件的设计合理性直接影响整条SMT产线的良率，以及终端设备长期运行的连接可靠性。本次涉及的Mini-Lite款按钮式SMT线对板连接器，是针对小尺寸板上空间优化的接插方案，区别于传统翻盖式、掀盖式的线对板连接器，它采用按钮式锁止结构，在线束端插入后无需额外的压合翻盖操作，按压侧部的按钮结构即可完成锁止与解锁动作，能大幅降低组装工位的操作复杂度，尤其适合人工组装占比高、工位操作空间局促的小型设备组装场景。

　　从实际应用场景来看，这类连接器常被用在智能穿戴设备内部的FPC与主板对接、小型工业传感器的板端出线连接、智能家居控制板的外接信号线束对接场景，这类场景的共性是PCB板上预留的安装空间极小，同时要求接插件具备足够的保持力，避免设备在运输、日常使用过程中受振动出现线束松脱的问题。设计这款连接器时，首先要平衡SMT焊盘的布局与本体结构强度的关系，本体底部的焊脚采用对称式分布，两个圆形的定位孔对应PCB板上的定位柱，过炉前可以直接将连接器卡在PCB的对应位置，不需要额外的治具做预固定，能减少SMT产线的上料定位时间，同时过炉过程中焊锡融化时连接器不会出现偏移浮高的问题。

　　从结构功能特性来看，连接器上部的多组线槽是对应线芯的接插通道，每个通道内部都设置了独立的接触弹片，弹片采用高弹性铜合金材质，表面做镀锡或镀金处理，保证接触电阻的稳定性，同时按钮结构与内部的锁止卡爪联动，当线束端插入到位后，卡爪会自动卡入线束端的倒扣位置，此时不需要额外操作即可实现可靠锁止，需要拆卸线束时，只需要按压端面的两个按钮结构，即可带动内部卡爪抬起，轻松拔出线束，不会像传统无锁连接器那样需要硬拔导致焊脚受力脱落。外形尺寸上，这款连接器属于紧凑型设计，本体宽度控制在极小范围内，高度方向也做了薄型化处理，不会在板上占用过多的Z向空间，适合用在内部堆叠紧凑的设备中，安装边界上，底部焊盘的外延尺寸严格按照SMT工艺要求设计，焊脚之间的间距满足最小电气间隙要求，避免过炉后出现连锡短路的问题，同时本体侧面与周边板上元器件的安全距离预留充足，不会出现贴装后干涉周边电容、电阻等元器件的问题。

　　设计过程中还需要考虑SMT过炉的耐高温性能，本体采用高温LCP材质注塑成型，能承受260摄氏度的回流焊高温，不会出现过炉后本体变形、弹片移位的问题，本体表面的脱模斜度做了优化，注塑生产时不会出现粘模、缺胶的缺陷，内部的弹片装配槽尺寸精度控制在微米级，保证弹片装配后不会出现松动、偏移的问题，接插过程中弹片的形变量控制在材料弹性极限范围内，保证多次插拔后依然能保持稳定的接触压力。另外，连接器的按钮按压行程做了合理优化，按压力度控制在适合人工操作的范围，既不会因为按压力度过小导致误触解锁，也不会因为按压力度过大增加操作人员的工作强度，按钮表面做了防滑的细微纹理，操作时手指不会打滑。在实际选型应用中，这类连接器的额定电流、耐压参数都能满足低压信号传输的需求，针对不同的线径规格，线槽内部的卡线结构也做了适配，能兼容常规的细径电子线，不需要对线端做额外的特殊处理，降低线束端的加工成本。
