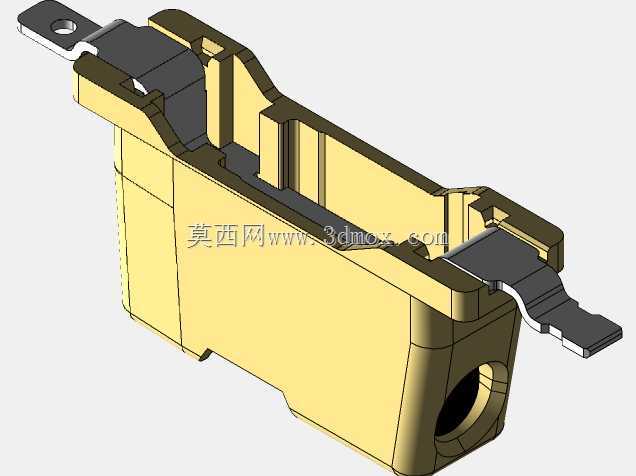

底部入口Lite型SMT线路板按钮连接器结构

　　在消费电子、工业控制板卡、小型智能终端的PCB组装产线里，这类底部入口的Lite款SMT连接器是板上交互按键链路里的常用连接部件，主要承担板上按钮信号的稳定导通、机械定位与外部操作力传递的作用，区别于传统直插式连接器，表面贴装的设计能够适配回流焊工艺，减少波峰焊工序的额外治具投入，在高密度布板的小型化控制板上，这类器件的选型直接影响整板的组装良率与后期按键操作的寿命表现。

　　从实际应用场景来看，这类连接器多用于板载侧按、底按式的轻触按键链路中，底部入口的走线设计能够让FPC或排线从PCB板面下方接入，避免排线在板面上层占用布件空间，尤其适合厚度受限的手持终端、超薄工控模块、小型传感节点的板级设计，在装配时不需要在PCB上开设避让槽，能够最大化利用PCB的布线层空间，减少板厂加工时的异形槽开制成本。

　　功能特性上，这款Lite款SMT连接器做了结构减薄设计，整体贴装高度控制在低剖面区间，不会在板面上形成过高的器件凸起，适配外壳与按键帽的小间隙装配需求；接触端采用了防退卡扣结构，排线插入后能够通过内置的锁止结构提供足够的保持力，避免设备在受振动、冲击工况下出现排线松脱、信号瞬断的问题；焊接端的焊盘布局做了对称优化，回流焊过程中器件的熔融锡表面张力能够实现自对中，减少贴片机的对位精度压力，同时焊盘的拖锡设计能够降低虚焊、立碑缺陷的出现概率。

　　设计思路层面，这款连接器在结构上做了轻量化的取舍，去掉了非必要的金属加固外壳，采用耐高温工程塑料作为主体基座，既满足回流焊的高温耐受要求，又控制了器件本身的物料成本，适合大批量消费类电子的规模化应用；接触弹片采用了弧形接触设计，能够在排线反复插拔的过程中保持稳定的接触正压力，同时弹片的预压行程做了冗余设计，即使排线插入存在轻微偏斜，也能保证接触区域的有效贴合，不会出现接触电阻过大的问题；按钮端的传动结构做了间隙优化，操作按键时的力能够直接传递到内部触片，减少空行程，保证按键触发的手感一致性。

　　外形尺寸与安装边界方面，这款连接器的贴装占用面积适配常规0.5mm间距的SMT贴装工艺，器件周边的禁布区做了明确的边界约束，焊接端外侧预留了足够的焊膏印刷空间，不需要额外定制特殊钢网；器件本体的定位柱与PCB上的定位孔采用小间隙配合，贴装时能够快速实现预定位，减少贴装偏移；底部入口的排线插入深度做了限位设计，排线插入到指定位置后会被基座的挡块限位，避免插入过深顶伤内部弹片，同时插入方向做了防呆设计，反向排线无法插入，能够从装配端杜绝插反导致的器件损坏。

　　在实际选型适配时，这类连接器需要匹配对应厚度的FPC排线，接触弹片的表面镀层适配常规的无铅焊接工艺，不需要额外调整回流焊的温度曲线，能够和板上其他SMT器件同步完成焊接，减少工序调整的成本；在结构堆叠时，需要注意连接器上方的按键帽按压行程与连接器本体的触发行程匹配，避免按压过行程导致内部触片产生塑性变形，影响长期使用的寿命；在PCB布线时，连接器的信号焊盘需要做泪滴处理，提升焊盘的抗剥离强度，避免后期返修或排线插拔时焊盘脱落。
