Lite Trap SMT线对板连接器按钮结构

　　在消费电子、工业控制板卡、小型智能硬件的SMT量产产线中，这类线对板连接器按钮是板端信号接入、手动触发功能集成度极高的核心小件，很多做便携检测设备、小型物联网终端的结构工程师在选型时，都会优先考虑这类集成了按钮触发功能的SMT连接器，毕竟它能在极小的板上空间里同时实现外接导线接驳和本地手动触发两个功能，不用分别布置独立接插件和轻触开关，能大幅压缩PCB板的占用面积，给其他功能元件留出布局空间。从实际使用场景来看，这类元件主要适配28-22AWG的细导线接驳，常见于小型传感器信号引出、手持设备外接测试线、低功率控制回路的板端连接，因为采用SMT贴装工艺，能和板上其他表贴元件一起过回流焊，不需要额外安排波峰焊或者手工焊接工序，

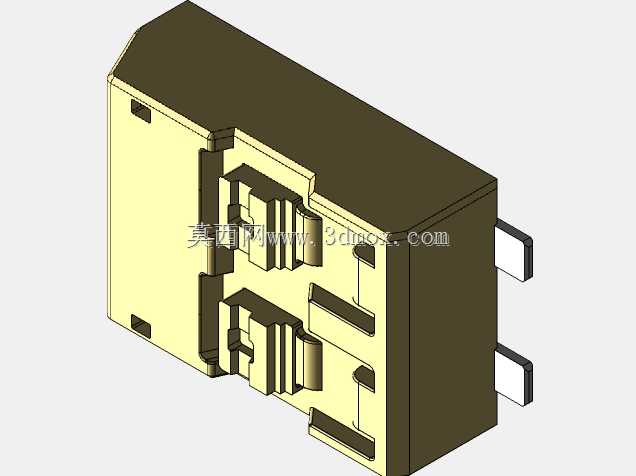

　　能有效提升整板SMT产线的加工效率，减少后焊工序带来的虚焊、焊点不一致等品质问题。从结构设计逻辑来看，这个元件的本体采用耐高温绝缘工程塑料注塑成型，塑壳的导向槽做了不对称防呆设计，能避免配套的线端插头插反，接插区域的金属接触件采用铍铜镀金材质，既保证足够的接触弹性，又能在长期使用中抵御氧化，维持稳定的接触电阻，避免信号传输出现瞬断。侧面伸出的两个焊脚是专门的SMT固定焊端，焊盘区域做了加宽处理，过回流焊时能形成足够的焊锡浸润面积，不仅能固定元件本体，还能承受线端插头反复插拔带来的侧向力，不会出现元件被扯离PCB板的问题。塑壳顶部集成的按钮结构采用和本体一致的耐高温材质，内部的触发弹片和连接器的接地引脚做了电气隔离，

　　按下时的行程控制在0.3-0.5mm，触发力度在1.5-2N之间，既不会因为运输过程中的轻微震动出现误触发，又能保证手动按压时有清晰的反馈手感。从安装边界来看，这类元件的贴装高度通常控制在3.5mm以内，不会占用板上过多的垂直空间，适合用在内部空间紧凑的薄型设备里，塑壳底部和PCB接触的位置做了微小的凸点定位，贴装时能和PCB上的丝印定位框精准对齐，避免过炉时出现元件偏移。接插区域的开口朝向做了优化，通常是平行于PCB板的侧向出线，不会和板上高度较高的电解电容、接口元件产生空间干涉，布线时导线可以顺着板边走线，不用做大幅度的弯折，能减少导线根部的应力集中，提升接线后的长期可靠性。在结构建模的时候，需要特别注意塑壳上的脱模斜度控制，

　　因为这类小型精密注塑件的壁厚通常在0.4-0.6mm之间，脱模斜度设置在1-1.5度既能保证注塑时顺利脱模，又不会影响接插区域的配合尺寸精度，金属接触件的固定槽尺寸公差要控制在±0.02mm以内，才能保证接触件压入塑壳后不会出现松动，插拔过程中不会出现接触件退针的问题。另外，按钮和塑壳配合的间隙要控制在0.05-0.1mm之间，间隙太小容易因为注塑件的微小变形出现按钮卡滞，间隙太大则会进灰尘影响内部弹片的使用寿命，在实际的板卡布局中，这类元件通常会布置在PCB的板边位置，距离板边至少保留2mm的空间，方便生产过程中的接驳操作，同时要避开PCB拼板的V-CUT位置，避免分板时的应力传递到元件焊脚，导致焊点开裂。很多工程师在做这类元件的封装设计时，容易忽略焊盘的钢网开口设计，实际上这类SMT连接器的固定焊脚钢网开口要做内缩处理，避免回流焊时焊锡过多导致元件被顶高，出现虚焊的问题，接触件对应的焊盘钢网开口则要保证足够的锡量，让接触件和PCB焊盘形成可靠的焊点，保证信号传输的稳定性。
