LiteTrap型SMT线对板连接器按钮结构

　　在消费电子、工业控制板卡、通讯终端设备的SMT量产产线中，这类线对板连接器是实现板间线束与PCB板可靠电气连接的核心基础元件，区别于传统通孔插装的连接器结构，SMT贴装版本的接插件能够完全适配回流焊工艺，无需额外的波峰焊工序或手工补焊，能够大幅提升整板SMT制程的生产效率，减少工序流转带来的品质风险。

　　从实际选型应用来看，这类Lite Trap结构的连接器多用于板内空间紧凑、对连接可靠性有一定要求的场景，比如小型化的工业传感器模块、便携通讯设备内置接口、车载小信号采集板的线束连接端，其卡扣式的锁合结构能够避免设备在受振动、轻微冲击工况下出现线束松脱的问题，相比无锁结构的线对板连接器，抗外力拉扯的性能提升明显，能够满足多数非严苛振动环境下的连接需求。

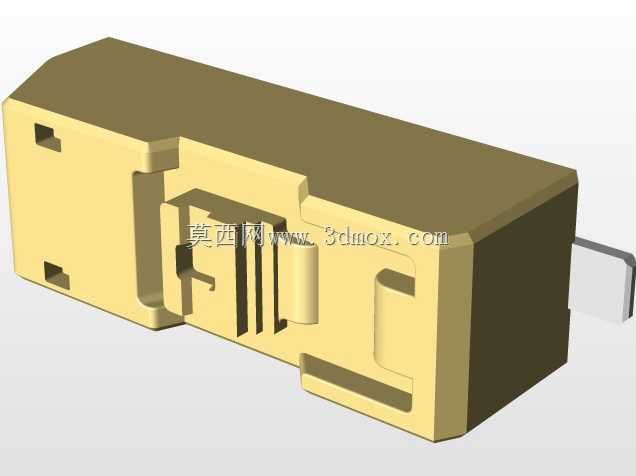

　　从结构设计思路来看，该接插件的绝缘基座采用耐高温的工程塑料材质，能够承受回流焊过程中的峰值高温，不会出现基座变形、引脚移位的贴装不良问题；基座上的定位凹槽与凸台结构，一方面是在SMT贴装过程中配合吸嘴取料、视觉定位实现精准贴装，另一方面是在与对线端插件配合时起到导向防呆的作用，避免操作人员或自动装配设备出现反插、错插的问题，从结构上杜绝插反导致的引脚短路、接插件损坏风险。基座上的金属接触端子采用嵌件注塑的方式固定在绝缘基座内部，端子的贴装端设计为平整的焊盘结构，能够在印刷锡膏后与PCB焊盘充分接触，保证回流焊后的焊点强度与导电性能，端子接触端采用弹性接触结构，与对线端公头插合时能够提供稳定的接触压力，降低接触电阻，减少长期使用过程中接触不良的失效概率。

　　在安装边界与尺寸适配方面，这类SMT连接器的整体外形为规整的长方体结构，基座底部无突出的定位柱，完全依靠焊盘与PCB实现固定，因此在PCB Layout阶段需要预留对应尺寸的焊盘封装，同时在接插件周边预留足够的插合操作空间，避免周边过高的元器件对线束插装造成干涉；基座的高度尺寸经过优化，不会占用过多的板内垂直空间，适配薄型化电子设备的堆叠设计需求，基座两侧的卡扣结构在与对线端插合后会形成机械锁止，拆卸时只需按压对应位置的按钮即可解锁，无需额外的工具辅助，兼顾了连接可靠性与现场维护的便捷性。

　　从实际量产适配的角度，该结构的接插件能够适配标准的SMT编带包装，可直接接入高速贴片机的供料器，无需定制特殊的治具或包装，能够直接融入现有SMT产线的生产流程，贴装精度可控制在常规SMT元件的公差范围内，焊接后的共面度能够满足行业通用的验收标准，不会出现虚焊、立碑等常见的SMT焊接缺陷。在结构细节上，基座上的开槽结构一方面是为弹性端子提供形变空间，保证接触压力的一致性，另一方面也能够在回流焊过程中让热空气充分流通，让各个位置的焊点受热均匀，减少因温差导致的焊接不良，同时也能在一定程度上缓解塑料基座受热膨胀带来的尺寸形变，保证贴装位置的精度。
