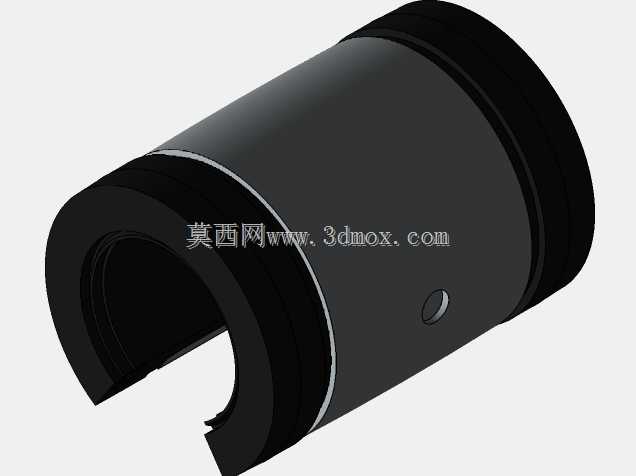

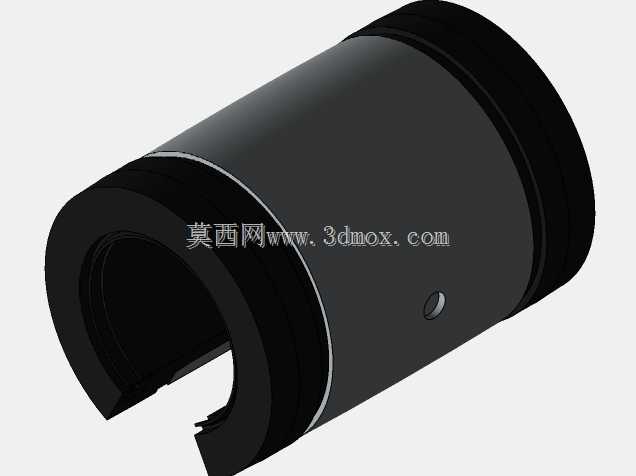

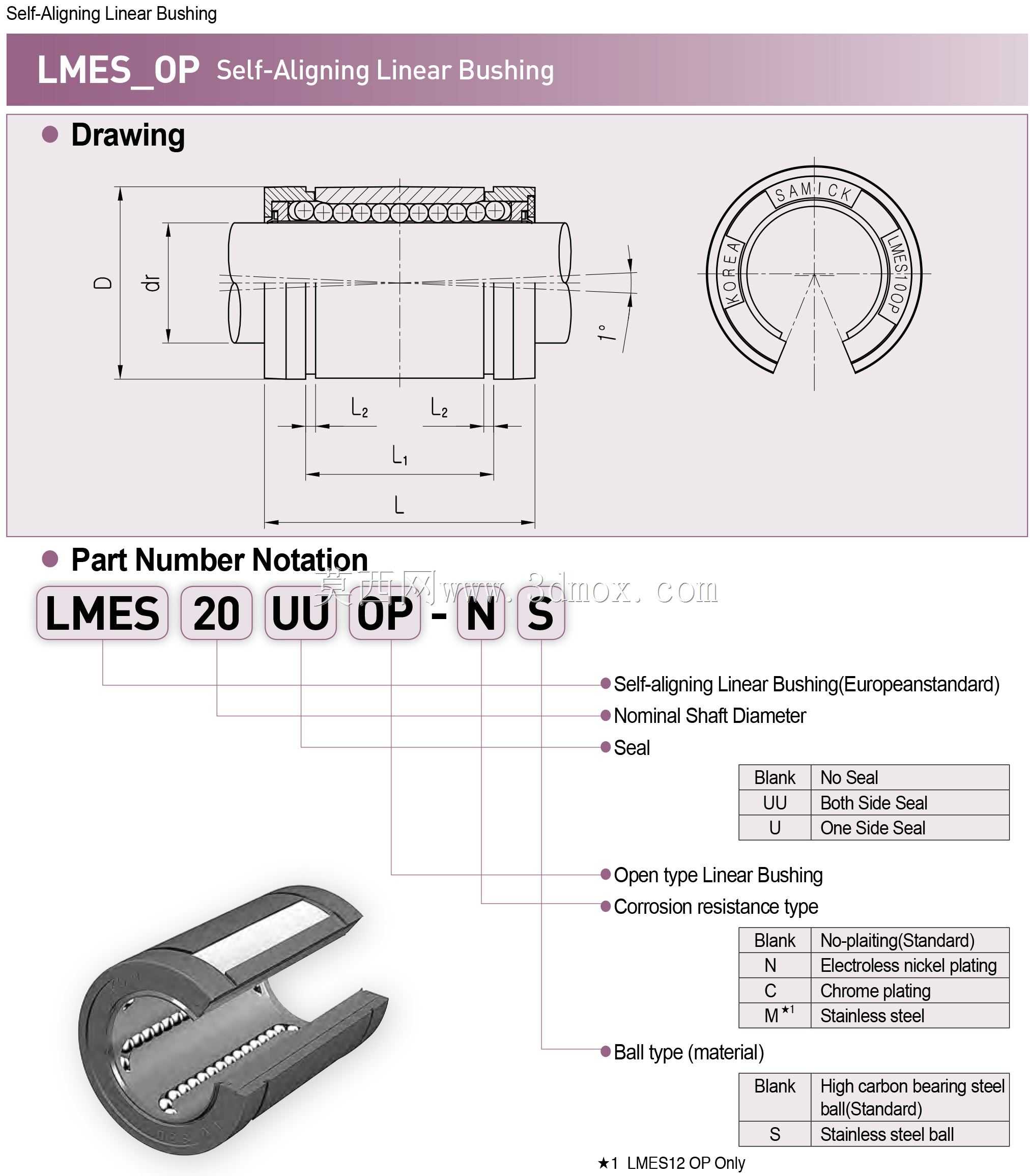

开口型直线运动衬套精密结构设计

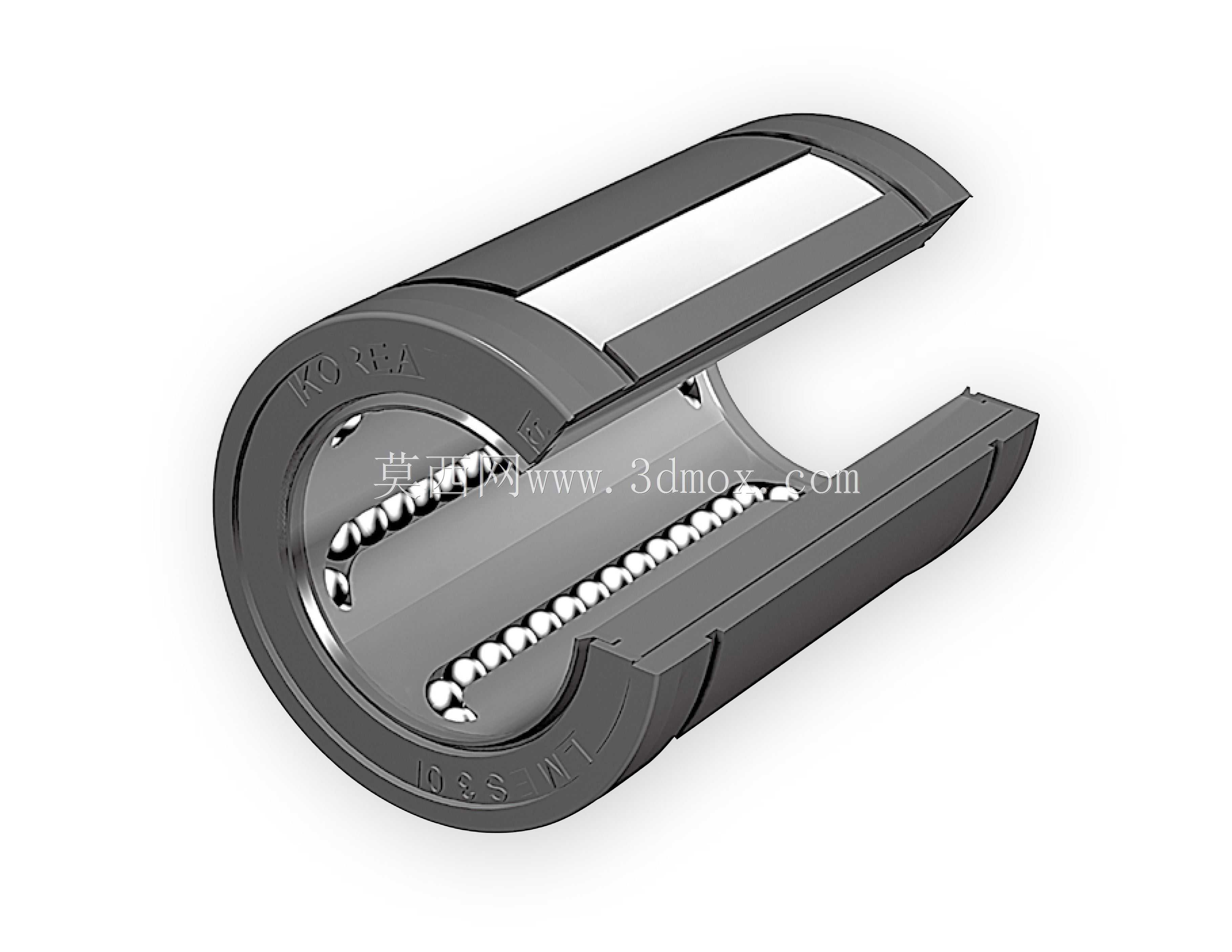

　　在自动化输送线、精密检测平台、小型数控滑台这类需要做往复直线运动的设备里，导向部件的选型直接决定了整机的运行精度与维护周期，这类开口型线性衬套就是针对轴类导向场景开发的滚动式支撑元件。不同于封闭型直线轴承只能从轴端穿装的限制，开口结构的衬套可以从光轴的侧向直接卡入安装，这对于已经完成轴系两端固定、后期需要更换导向元件，或是轴上带有台阶、挡圈等无法从端部套装部件的装配场景来说，能大幅降低拆装维护的工作量，也给设备的整体结构布局留出了更多调整空间。衬套内部的保持架上均匀排布了循环钢球，钢球与光轴外圆、衬套内壁的滚道直接接触，将传统滑动衬套的面接触滑动摩擦转化为点接触滚动摩擦，运行阻力仅为同尺寸铜套滑动衬套的几十分之一，

　　低速运行时不会出现滑动导向常见的爬行现象，哪怕是驱动扭矩很小的微型伺服滑台，也能实现微米级的平稳进给，不会因为摩擦阻力波动导致进给位置偏差。从结构设计逻辑来看，这类衬套的开口并不是简单的切缝处理，开口两侧的壳体做了加厚的刚性加强边，避免卡入轴后因为抱紧力导致壳体变形，影响钢球的循环顺畅度；内部的钢球循环回路做了圆滑的过渡导向，钢球从承载区进入回流区时不会出现卡滞、撞击的问题，长时间高速往复运行也不会出现钢球脱落、保持架磨损过快的情况。衬套的外圆为标准圆柱面，可以直接压入安装座的基准孔内，不需要额外做定位结构，开口方向可以根据设备的受力方向调整，通常将开口朝向非主要承载的方向，保证承载区的钢球全部参与受力，避免承载能力下降。

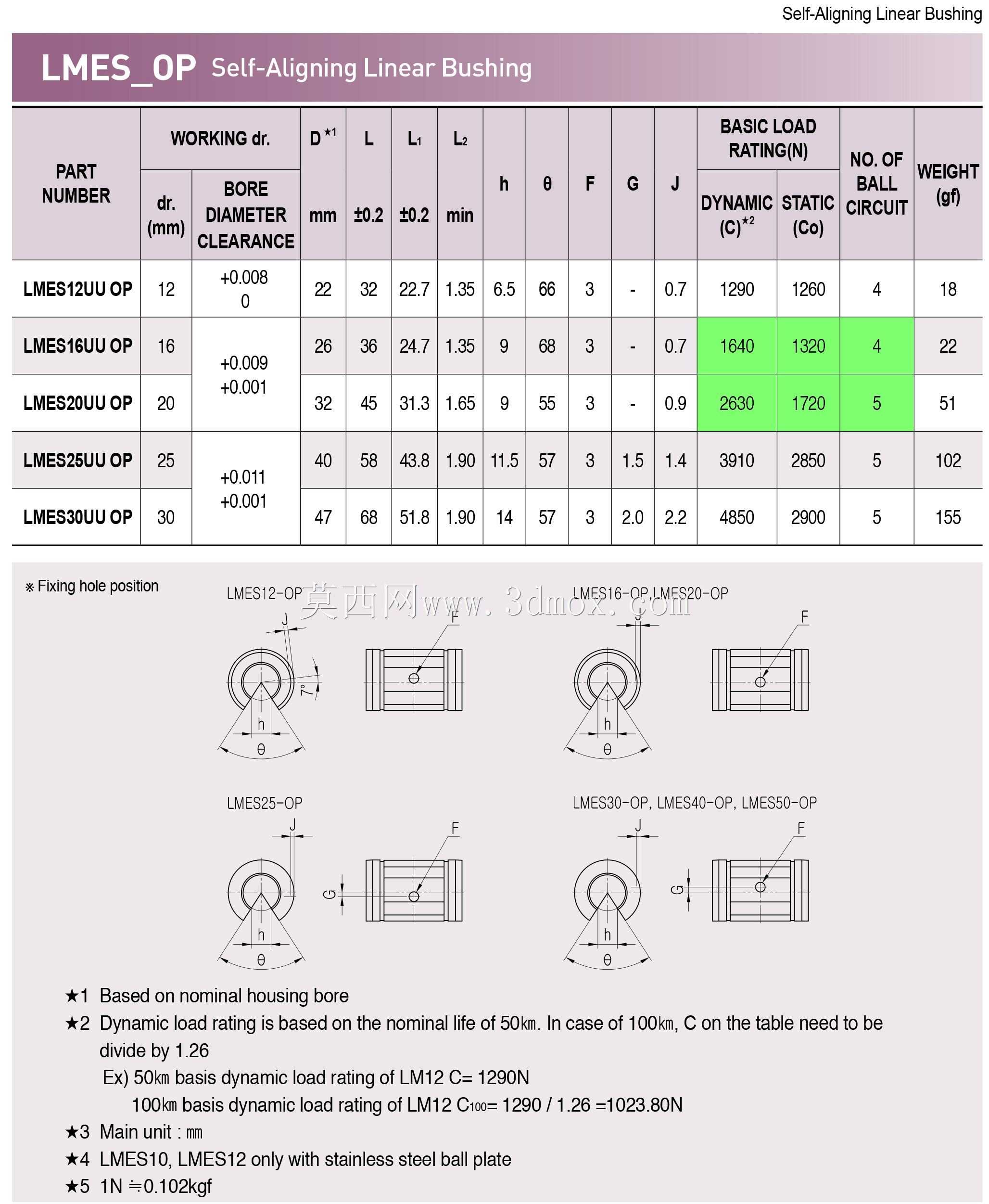

　　在实际选型匹配时，需要注意衬套的内径与配套光轴的公差配合，通常光轴选用g6级公差的镀铬硬轴，表面硬度达到HRC60以上，表面粗糙度控制在Ra0.8以下，才能保证衬套的额定使用寿命，如果轴的表面硬度过低，钢球长期滚动会在轴表面压出凹痕，直接导致运行卡顿、精度丧失。安装过程中不能直接敲击衬套的端面，尤其是靠近开口的位置，需要使用专用工装压入壳体，避免壳体变形导致钢球卡滞；如果是用于垂直方向的导向轴，还需要在衬套两端加装防尘密封件，避免车间内的金属切屑、粉尘进入钢球滚道，造成钢球磨损、滚道点蚀。这类衬套的行程不受自身长度限制，只要光轴的长度满足设备行程要求，就可以实现长距离的直线导向，相比直线导轨的组合安装，这类衬套配套光轴的成本更低，

　　安装调整更简单，对于载荷不大、精度要求中等的自动化设备来说，是性价比极高的导向方案。在一些需要调整轴系预紧的场景里，还可以通过调整安装座上的锁紧螺钉，轻微改变衬套开口的收缩量，来调整衬套与光轴之间的配合间隙，消除反向运动的空程，提升传动刚度，这也是封闭型直线轴承不具备的调整优势。设计建模时需要重点还原钢球的循环路径、保持架的卡槽结构、开口处的加强筋轮廓，以及外圆的安装基准尺寸，保证模型在虚拟装配时可以准确模拟与光轴、安装座的配合关系，验证装配干涉问题，提前发现安装空间不足、开口方向与设备结构干涉的设计缺陷，减少实物加工后的整改成本。
