开口型线性衬套精密传动结构

　　做自动化设备结构设计的同行，大概率都在轻载直线传动工位碰到过轴系安装空间受限、后期维护需要快速拆换导向件的场景，这组开口型线性衬套就是针对这类工况做的结构方案。不同于封闭型直线轴承需要从轴端穿装的装配逻辑，开口结构的衬套可以直接从光轴的径向位置卡入安装，在长行程光轴传动、多支撑点排布的轴系里，能大幅降低装配难度，后期维护更换时也不用拆解轴端的同步轮、连接法兰等整套传动链路，直接松开衬套座的压块就能完成更换，在3C检测设备、小型包装线的直线送料工位、印刷设备的走纸导向轴系里，这类衬套的应用占比一直不低。

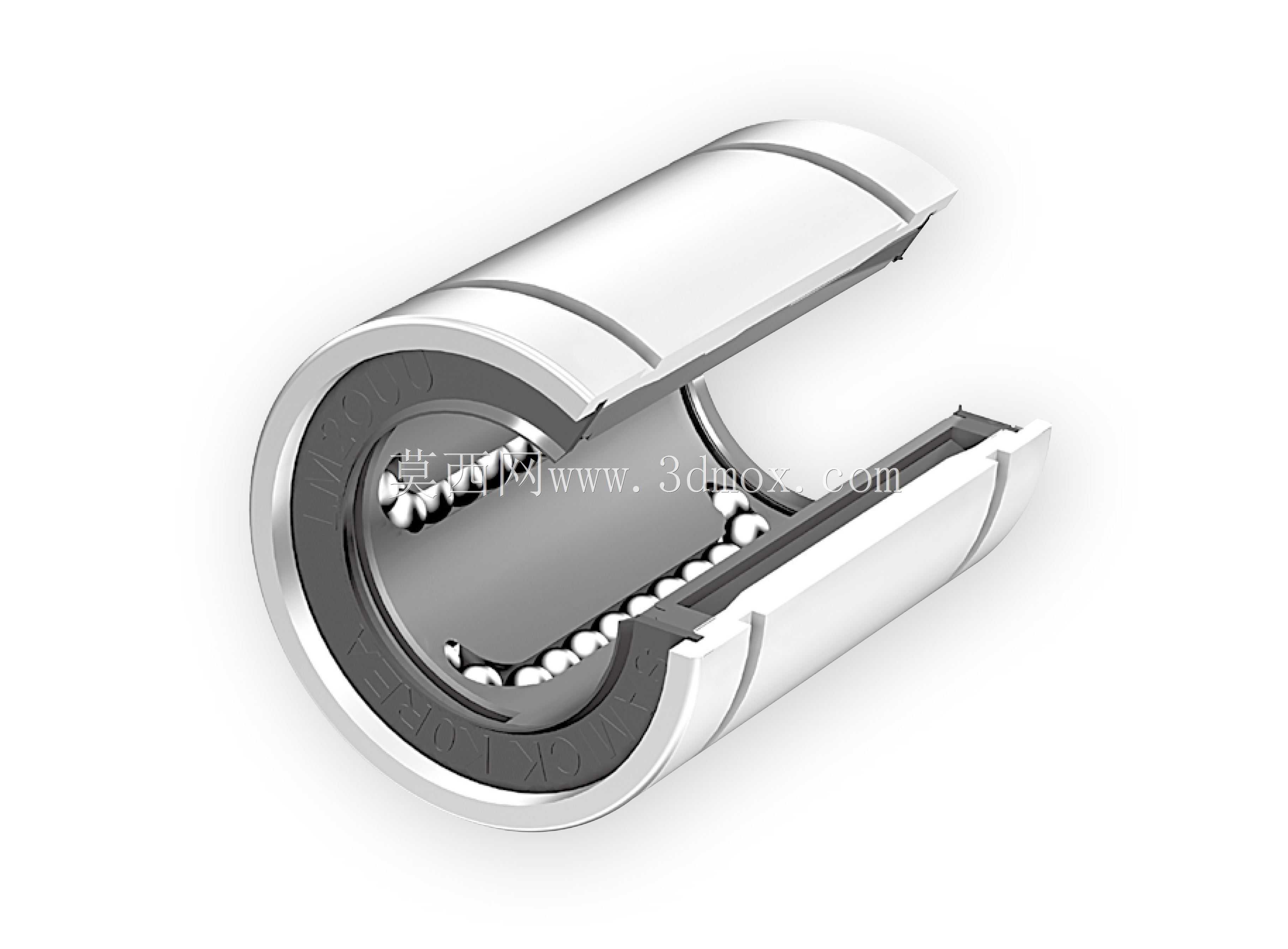

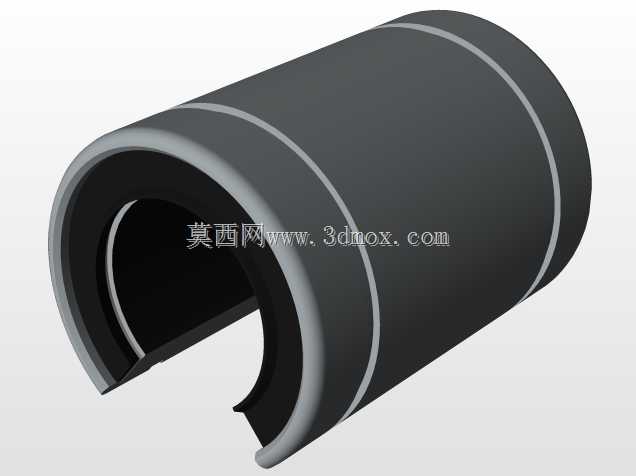

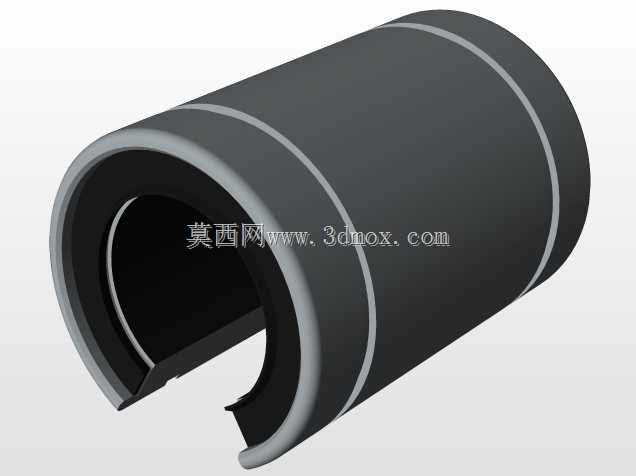

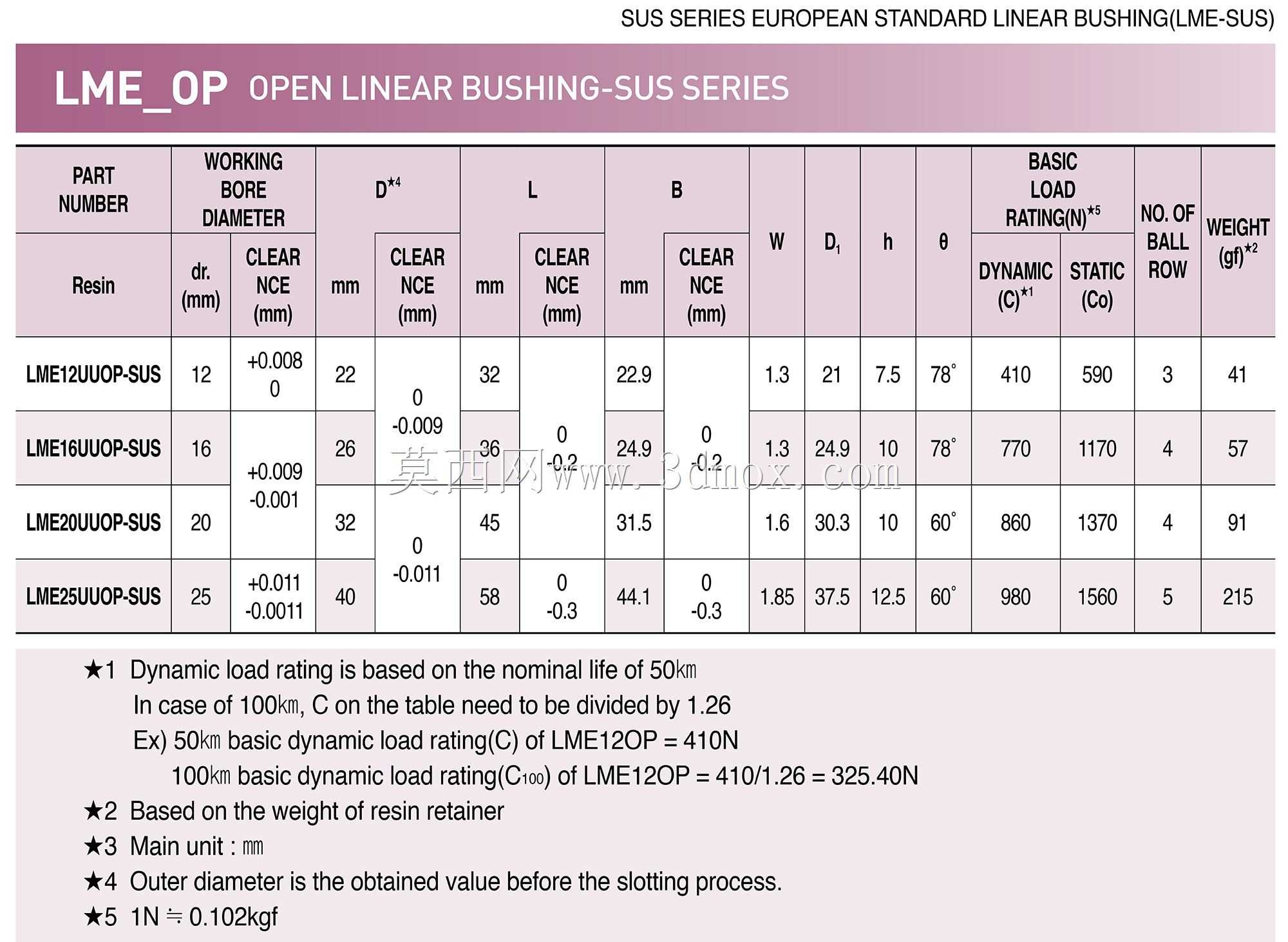

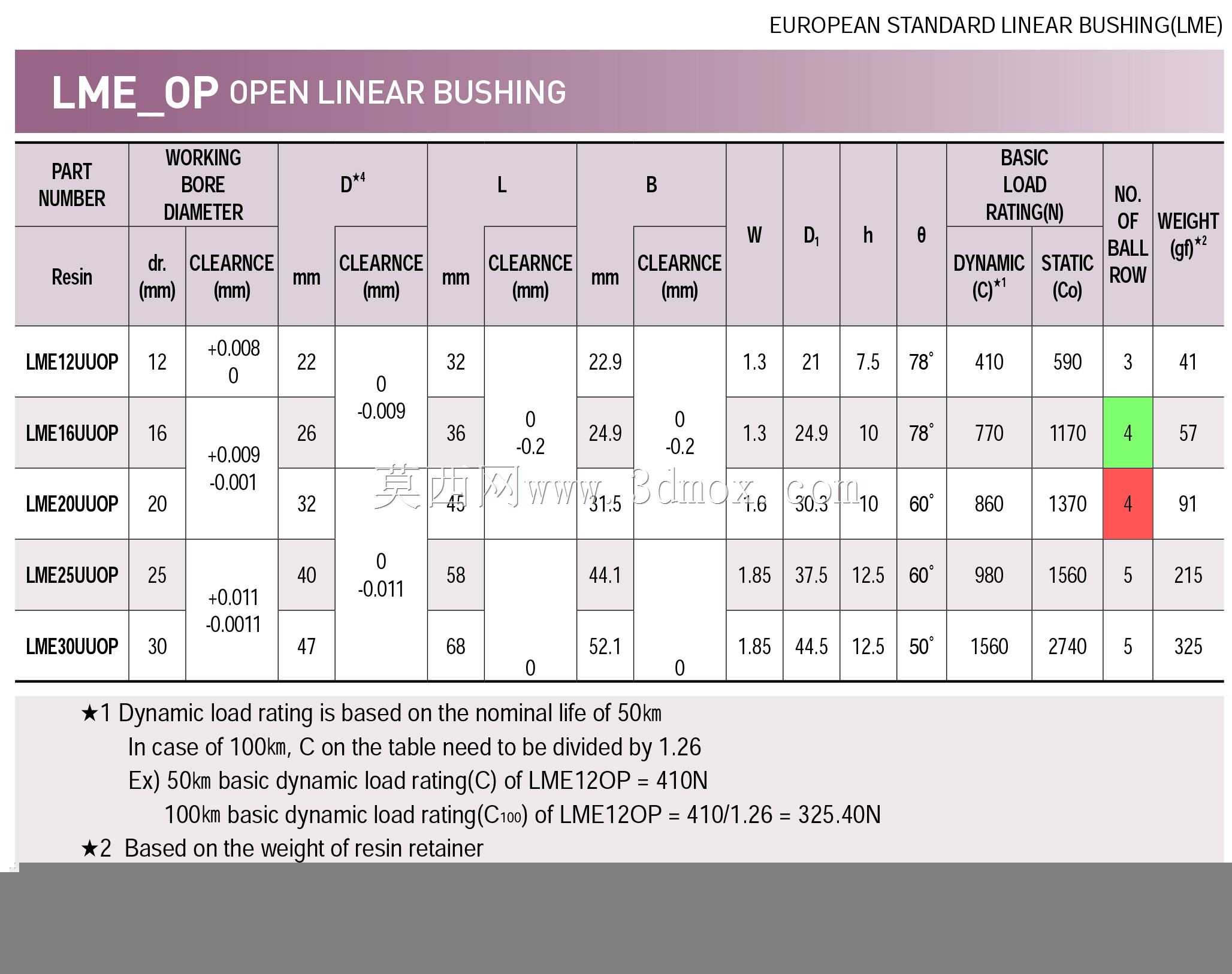

　　从结构功能上看，这类衬套的核心作用是为直线运动的光轴提供低摩擦的滚动导向支撑，衬套内部的保持架上均匀排布的钢球，在轴做往复直线运动时沿衬套的滚道循环滚动，把传统铜套、导套的滑动摩擦转化为滚动摩擦，传动阻力能降低一个数量级，低速运行时也不会出现滑动导套常见的爬行问题，对需要精准控制位移的轻载工位适配性很好。这次做的两个规格衬套，分别适配16mm和20mm直径的标准线性光轴，开口侧的缝隙宽度经过反复校核，既保证衬套压入安装座后能通过过盈配合抱紧固定，不会在往复运动中出现衬套跟转、轴向窜动的问题，又不会因为开口变形量过大导致内部钢球的滚道间隙超差，出现运动卡滞、钢球脱落的问题。

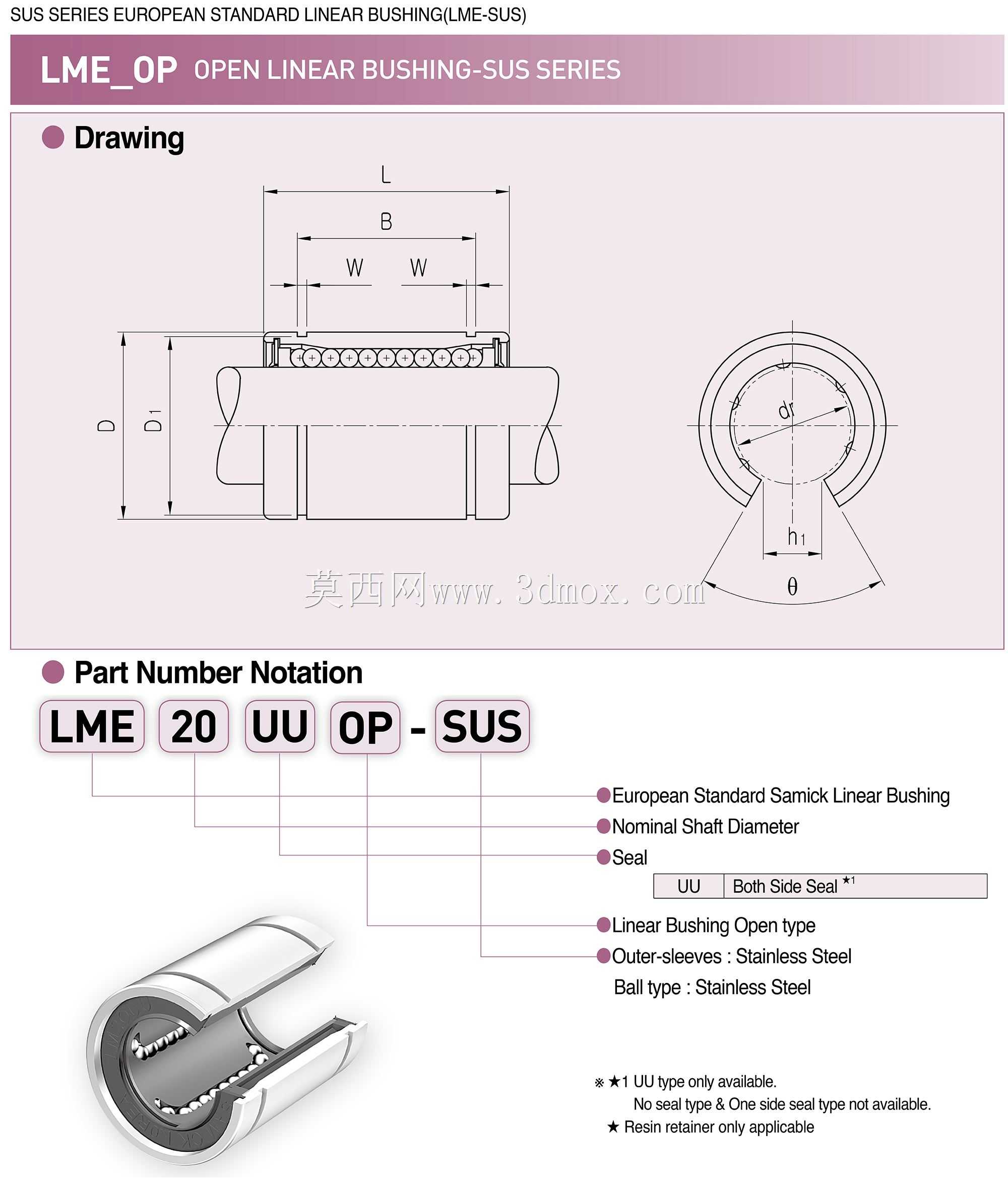

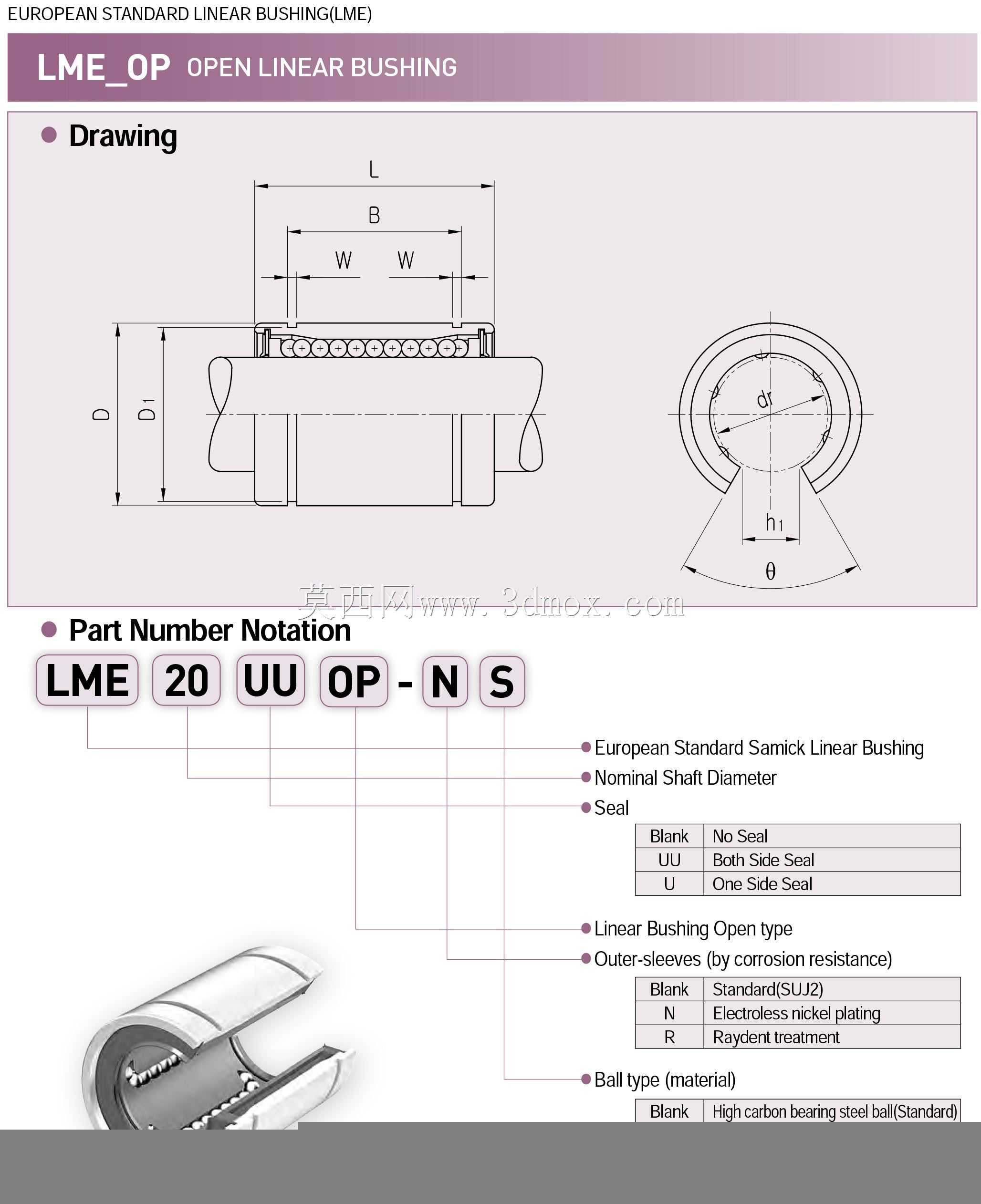

　　设计过程中最先敲定的是衬套的外形安装边界，衬套的外径、总长尺寸完全匹配标准型直线轴承的安装座尺寸，也就是说设备原有安装封闭型直线轴承的座孔，不需要做任何尺寸修改就能直接替换这款开口衬套，给老设备改造、工位方案迭代留足了互换空间。衬套两端的密封挡边做了微倒角处理，一方面压入座孔时能起到导向作用，避免硬敲导致衬套外壳变形，另一方面也能挡住大部分环境中的粉尘、碎屑进入滚道，延长钢球和保持架的使用寿命。内部的钢球循环回路做了顺滑过渡设计，钢球从承载区进入回流通道的位置没有硬拐点，往复运动时的噪音和振动都能控制在很低的水平，适合用在对运行噪音有要求的实验设备、医疗检测类设备的传动工位。

　　很多新手做结构选型时容易忽略衬套的安装公差配合，这里要提的是，这类开口衬套适配的光轴表面硬度建议在HRC58-62之间，表面粗糙度控制在Ra0.8以下，才能保证衬套的额定使用寿命达到设计值；安装座的孔公差建议选H7，压装时不要直接敲击衬套本体，要通过专用套筒压在衬套的端面受力，避免外壳变形导致内部滚道错位。另外开口方向的安装位置也有讲究，承载方向要避开开口缝隙的位置，最好让主承载区正对开口的对侧，这样能最大化衬套的承载能力，避免受力时开口出现扩张变形，影响传动精度。

　　从实际使用场景的适配性来说，这两款衬套适合用在行程在1米以内、负载在额定动载荷30%以下的水平直线传动工位，比如点胶设备的枪头移动轴、小型分拣设备的推料机构、自动化流水线的挡停机构导向轴，这类工位不需要太高的刚性承载，但对传动顺滑度、装配维护便捷性有一定要求，用这类开口线性衬套的综合成本比用直线导轨加滑块的方案低很多，装配调试的难度也更小。如果是垂直安装的轴系使用，还要额外考虑轴系的自重带来的轴向负载，搭配对应的限位结构避免衬套承受额外的轴向力，毕竟线性衬套的设计初衷是承受径向载荷，过大的轴向力会导致钢球和滚道出现点蚀磨损，提前失效。

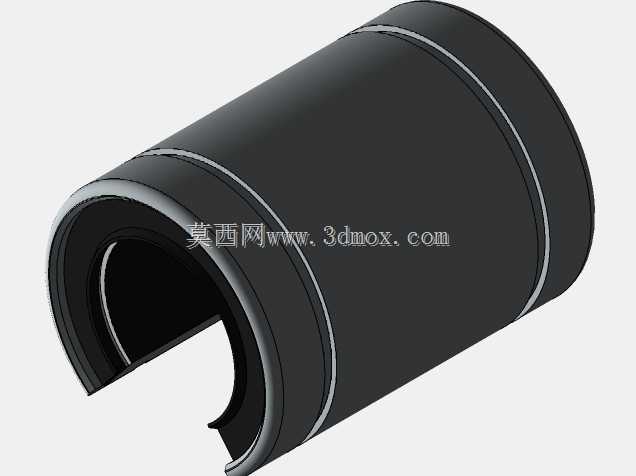

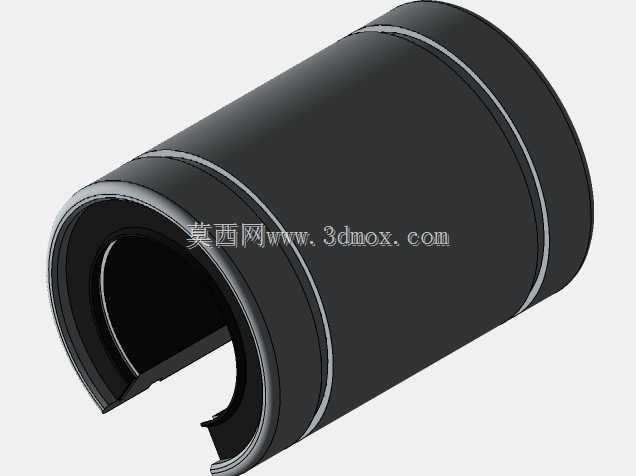

　　建模过程中对钢球的排布、保持架的兜孔间隙都做了1:1的还原，每个钢球和滚道的接触位置都做了干涉检查，保证模型导入装配体后能直接做运动仿真，模拟轴系往复运动时的衬套工作状态，也能直接用来出工程图做安装座的配套设计，不用再额外核对衬套的安装尺寸。
