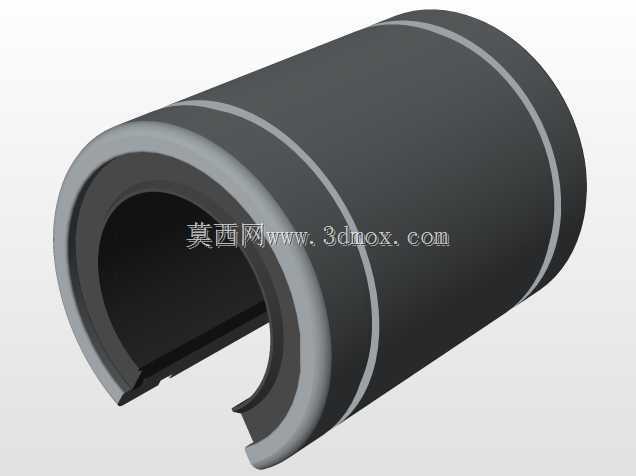

SMD20GUU开口型直线运动轴承结构

　　做自动化设备结构设计快十年，开口型直线轴承是我在做滑台、移栽机构、轻载往复运动单元时经常选型的部件，这次拆解的SMD20GUU规格，适配20mm直径的光轴导轨，在很多需要紧凑安装空间、又要保证直线运动顺滑度的场景里非常实用。先从实际应用场景说，这类开口轴承最常见的地方是小型包装线的推料机构、3C检测设备的探针位移滑台、木工机械的靠尺平移单元，还有一些轻型输送线的侧挡调节机构——这些场景有个共性，就是光轴往往是两端固定的长轴，封闭型轴承没法从轴端套入安装，开口结构就能直接从轴的侧向卡装进去，后期维护更换的时候不用拆光轴两端的固定座，能省不少现场拆装的工时。

　　再讲实际用途，它本质是给做直线往复运动的部件提供径向支撑，同时把运动副的滑动摩擦转换成钢珠和滚道之间的滚动摩擦，大幅降低运动阻力，相比无油衬套这类滑动支撑件，它的运动阻尼更小，启动没有粘滞感，适合需要频繁启停、定位精度要求在0.1mm级别的中轻载工况。要注意的是，开口设计决定了它的径向承载能力比同规格封闭型轴承稍弱，选型的时候要核算负载方向，尽量让承载方向避开开口的缺口位置，不然会影响钢珠的循环流畅度，还会缩短使用寿命。

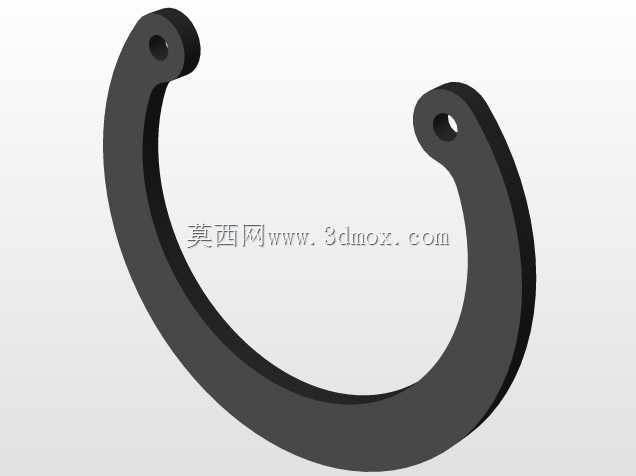

　　说回功能特性，这个型号的轴承自带保持架，内部的钢珠沿着设计好的滚道做循环滚动，两端带密封挡圈，能阻挡大部分车间里的粉尘、切削碎屑进入滚道，日常维护只需要定期从注油孔补充少量锂基润滑脂就行，不用频繁拆洗。开口处的结构做了圆弧过渡，没有尖锐的棱边，卡装到光轴上的时候不会刮伤轴的镀铬表面，这点细节在实际装配的时候很重要，很多小厂做的仿件开口处有毛刺，装上去几次就把光轴表面拉出道子，后续运动就会出现卡滞、异响的问题。

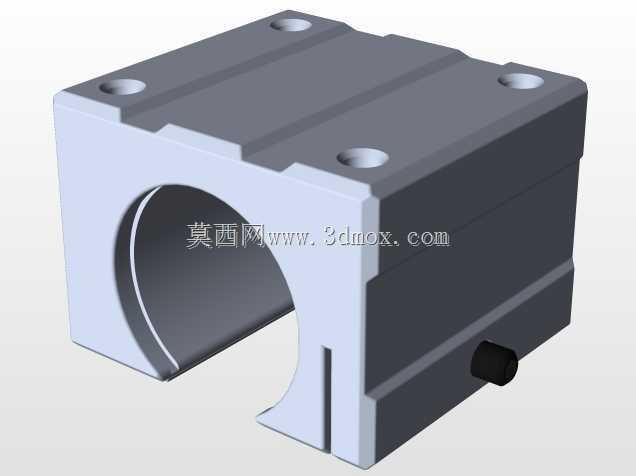

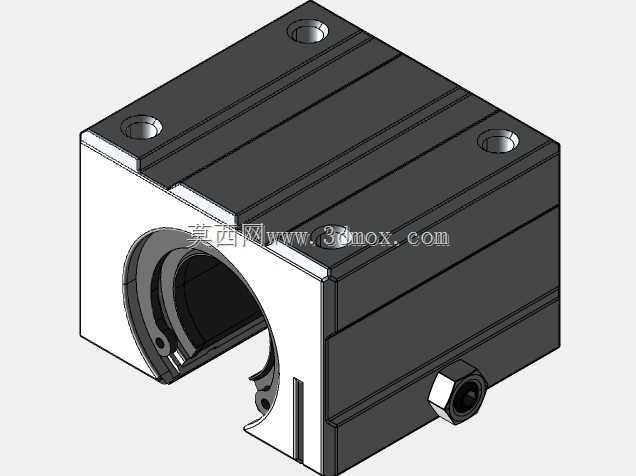

　　设计思路上，这个轴承的外壳采用的是轴承钢冷挤成型工艺，整体刚性足够，滚道的弧度和钢珠的匹配间隙控制在微米级，既保证钢珠滚动的时候没有过大的旷量，又不会因为间隙太小出现卡珠的问题。开口的宽度是经过计算的，刚好能让轴承顺利卡入对应直径的光轴，同时安装到轴承座之后，座体的抱紧力能让开口处产生轻微的预变形，消除轴承和光轴之间的径向间隙，提升运动的平稳性。很多新手工程师选型的时候容易忽略轴承座的抱紧力设计，要么抱紧力太大把轴承压变形导致钢珠转不动，要么抱紧力太松轴承在座里窜动，用不了多久就出现精度丢失。

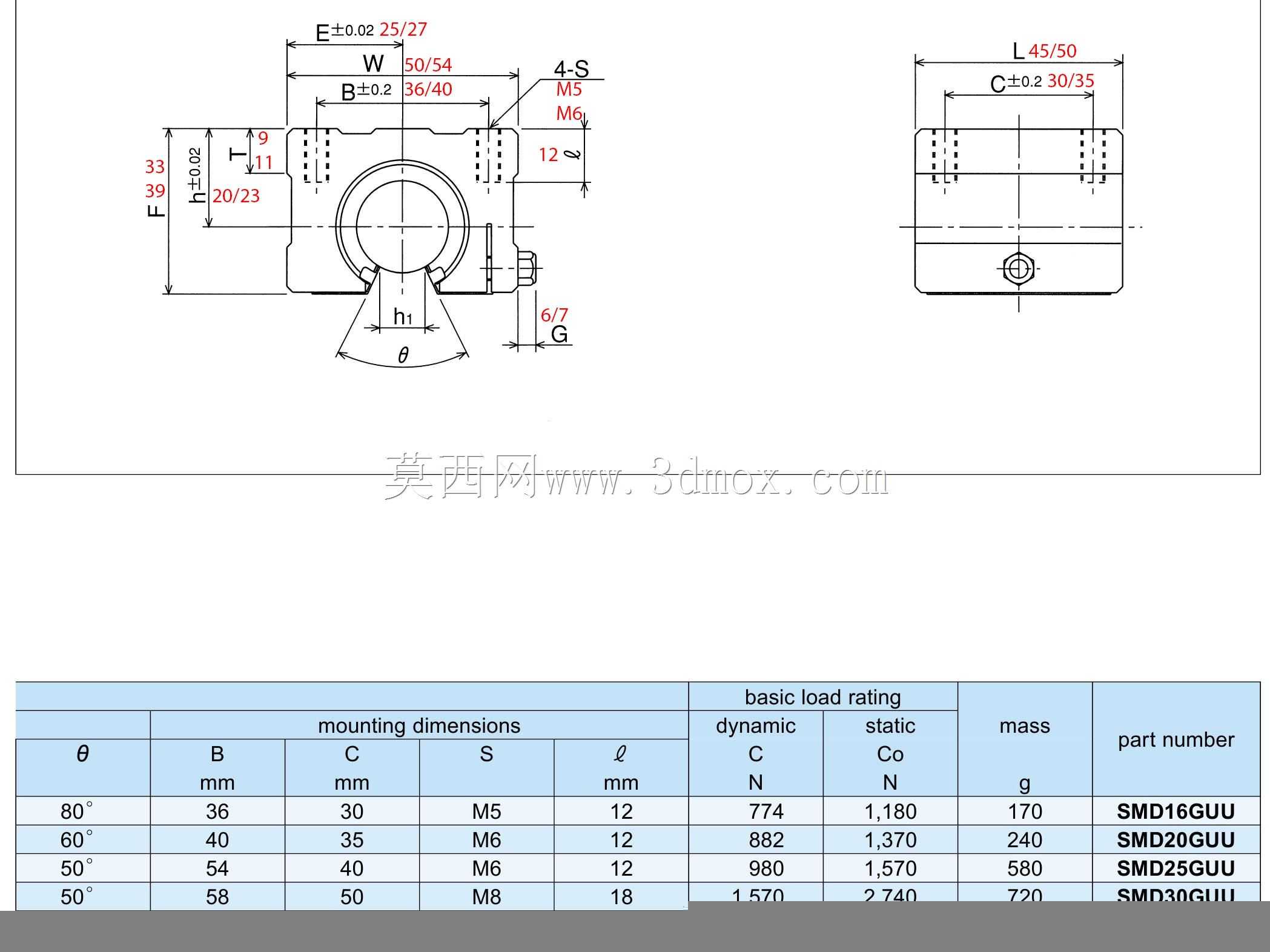

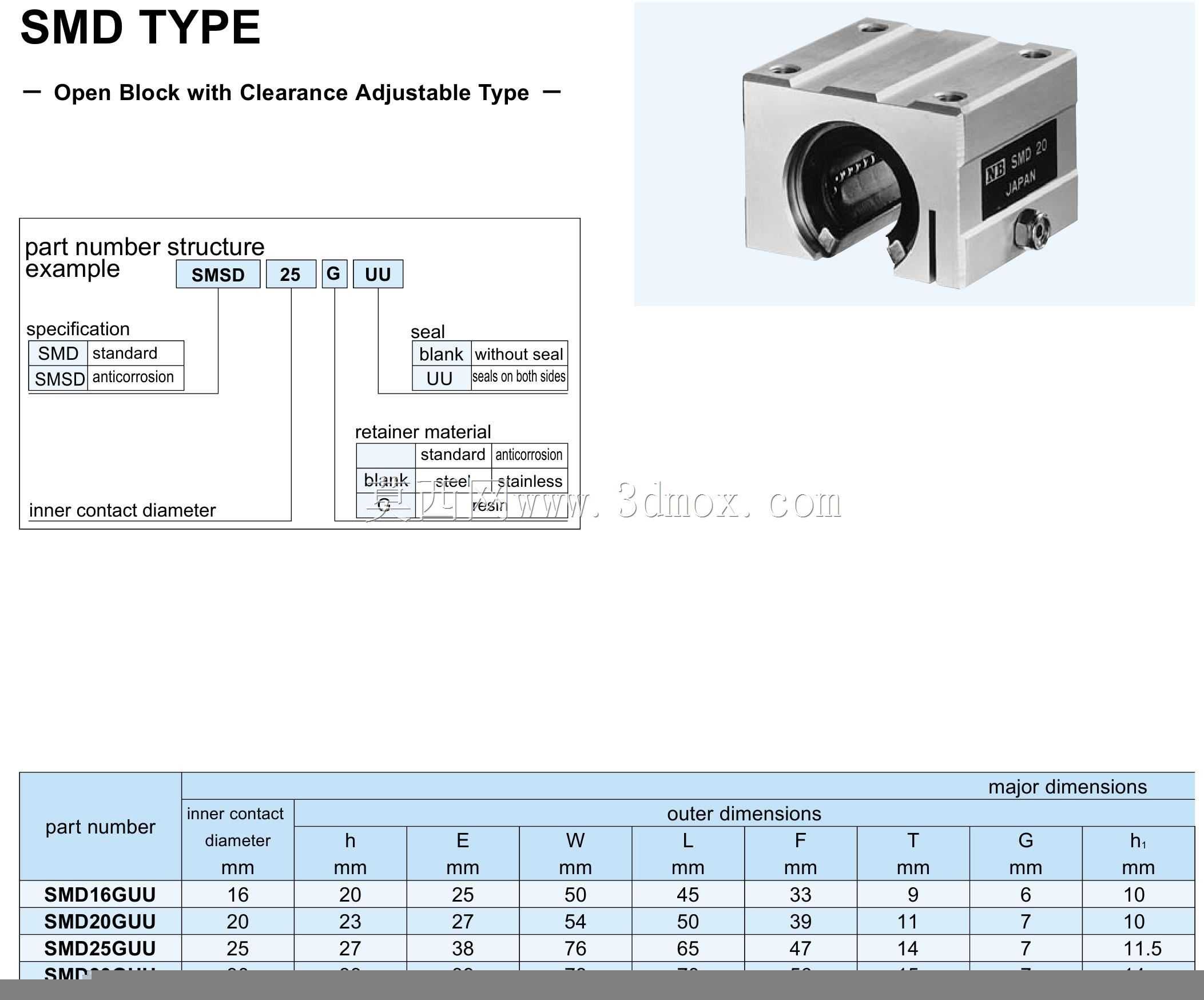

　　外形尺寸和安装边界方面，这个规格的轴承外径是32mm，总长度是42mm，开口的弧长对应圆心角大概60度左右，安装的时候轴承座的内孔公差建议选H7，和轴承外径采用过渡配合，压装的时候不要直接敲打轴承本体，要用工装顶住轴承的端面均匀压入。配套的光轴建议选表面硬度HRC60以上的镀铬硬轴，表面粗糙度控制在Ra0.8以下，轴的直线度每米不超过0.1mm，这样才能保证轴承的使用寿命达到设计值。安装的时候要注意，同一根光轴上如果用两个开口轴承，两个轴承的开口方向要保持一致，不要错位安装，不然会导致支撑受力不均，运动的时候出现顿挫感。另外，这种轴承不适合承受大的倾覆力矩，如果运动部件的重心离轴承支撑面比较远，建议适当加大两个轴承之间的安装间距，或者选用带法兰的安装版本，提升支撑的稳定性。

　　在实际建模的时候，要把内部钢珠的循环路径、密封挡圈的卡槽、注油孔的位置都准确还原，不能只做个外壳的样子，因为做机构干涉检查的时候，轴承内部的保持架、钢珠的突出部分如果和周边的安装件有干涉，实际装配的时候就会出问题。很多新人建模的时候只画个空心圆筒代替轴承，最后装的时候才发现轴承两端的密封盖和旁边的锁紧螺母碰在一起，还要重新改安装间距，耽误项目进度。另外，建模的时候要把开口处的倒角、安装基准面都做准确，因为出工程图的时候这些尺寸都是加工轴承座需要的关键尺寸，基准错了加工出来的座子就装不上轴承。

　　还有个容易被忽略的点，这类开口轴承在使用的时候，工作温度建议控制在-20到80摄氏度之间，如果是在高温环境下使用，要换成耐高温的密封件和特种润滑脂，不然普通的橡胶密封件会快速老化失效，润滑脂也会流失，导致轴承提前损坏。在有切削液喷淋的机加工场景里用的话，还要额外加防护挡板，不要让切削液直接冲到轴承的密封位置，因为切削液里的添加剂会腐蚀密封橡胶，还会把润滑脂冲洗掉，进去的金属碎屑会很快把滚道磨坏。
