TKD20UU开式直线轴承结构设计

　　在自动化输送线、精密检测工位、小型数控滑台这类需要做直线往复运动的设备结构里，开式直线轴承的应用占比一直不低，尤其是轴系需要从侧面装配、或者轴上存在固定挡边无法从端部穿装轴承的场景，开式结构的优势会体现得格外明显。这次拆解的TKD20UU开式直线轴承，适配公称直径20mm的导向光轴，整体结构围绕低摩擦滑动、径向间隙可调、安装便捷这几个核心需求做设计，没有多余的冗余结构，完全是面向工业实际装配场景做的优化。

　　从实际使用场景来看，这类开式直线轴承常被用在包装设备的推料机构、电子厂流水线的挡停滑座、木工机械的进给导向单元里，这些场景的共同特点是导向轴往往是整根通长布置，两端已经固定在机架立板上，如果用闭口式直线轴承，后期维护更换时必须拆掉轴端的固定座、甚至要挪动轴上其他已装配件，拆装工作量极大，而开式结构的轴承可以直接从轴的径向侧面卡入安装位，不需要拆解原有轴系的固定结构，维护效率能提升数倍。另外在一些需要微调轴承与轴配合间隙的场合，开式结构的开口侧配合安装座的压紧螺钉，可以根据实际运行的磨损情况微调径向抱紧力，补偿长期运行产生的磨损间隙，延长整套导向机构的使用寿命。

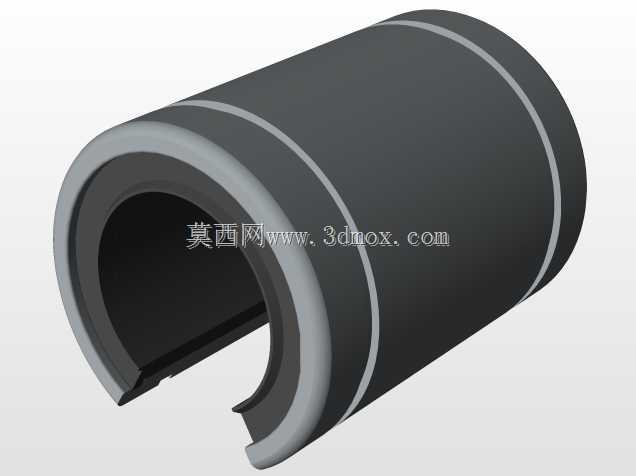

　　从产品功能特性来说，这款轴承保持了标准UU系列直线轴承的核心功能，内部的滚珠循环回路可以实现无阻滞的直线往复运动，滚动摩擦的摩擦系数仅为滑动铜套的十分之一左右，驱动负载需要的推力更小，能有效降低配套驱动电机或者气缸的出力要求。和闭口款不同的是，它的外圈在对应位置做了整段开口设计，开口边缘做了倒角过渡，避免卡入轴的时候刮伤轴的镀铬表面，同时开口的宽度经过精确计算，既保证了径向装入的操作空间，又不会因为开口过大导致轴承整体刚性下降，在额定负载下不会出现外圈变形卡滞滚珠的问题。轴承两端自带密封圈，能阻挡车间环境里的粉尘、切削碎屑进入滚珠滚道，减少磨粒磨损，适合机加工、包装这类生产环境存在少量粉尘的车间使用。

　　设计思路上，这款轴承完全遵循互换性原则，整体的安装外径、长度尺寸和同规格闭口直线轴承保持一致，安装座的孔位尺寸不需要做特殊修改，设备厂家可以根据实际装配需求直接替换闭口款轴承，不需要重新设计安装结构，降低了设计改型的成本。内部的滚珠排布采用多列循环结构，每列滚珠的承载方向经过受力优化，在承受径向载荷的时候，载荷能均匀分布在多颗滚珠上，避免局部应力集中导致的滚珠碎裂或者滚道压痕。保持架采用自润滑材质，即使在短时间缺油的情况下，也能维持一段时间的正常运行，不会出现瞬间抱死拉轴的问题，给设备维护留出反应时间。

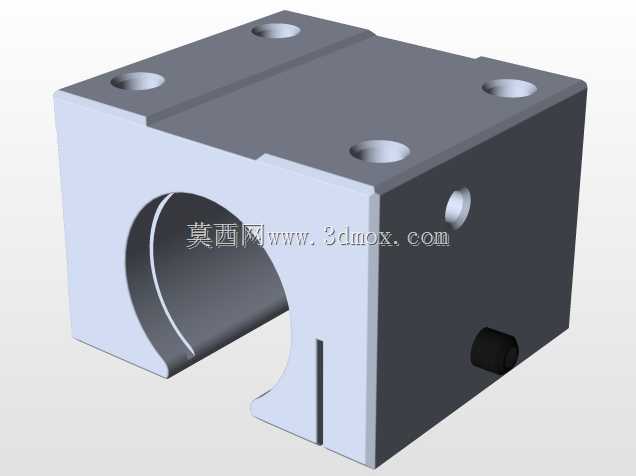

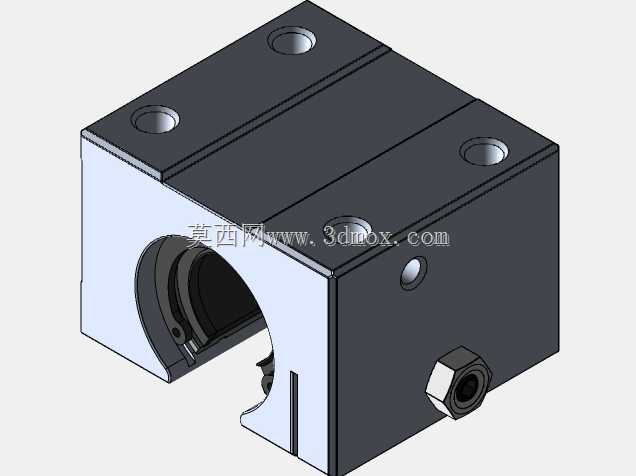

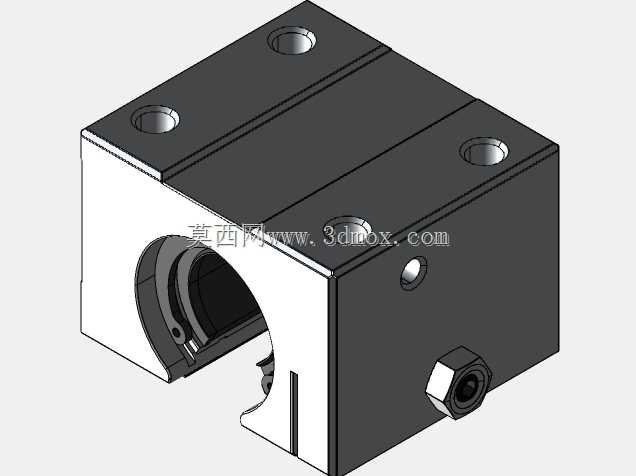

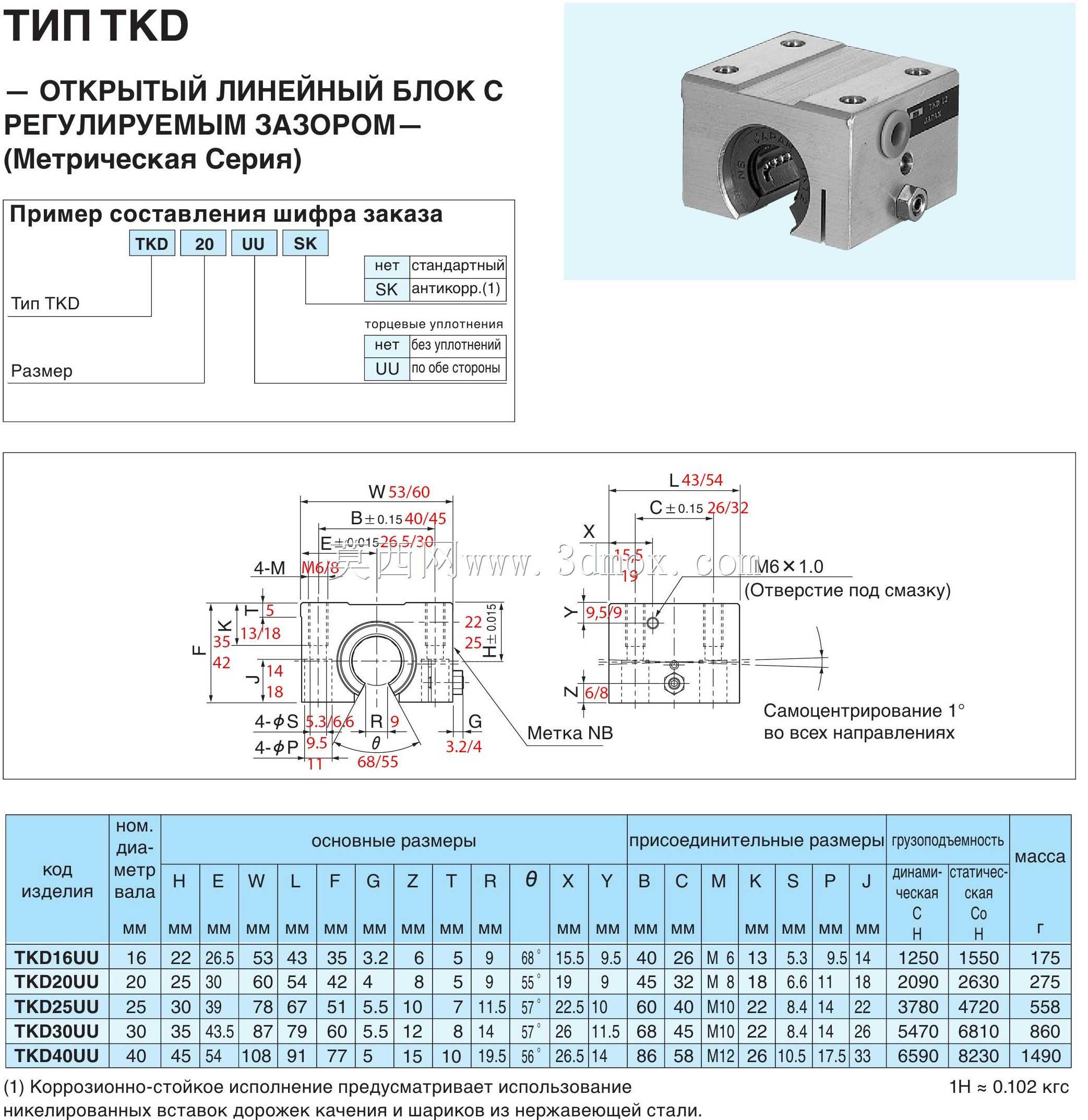

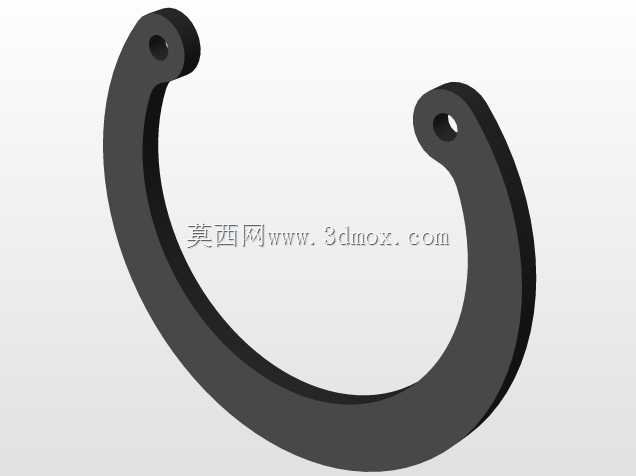

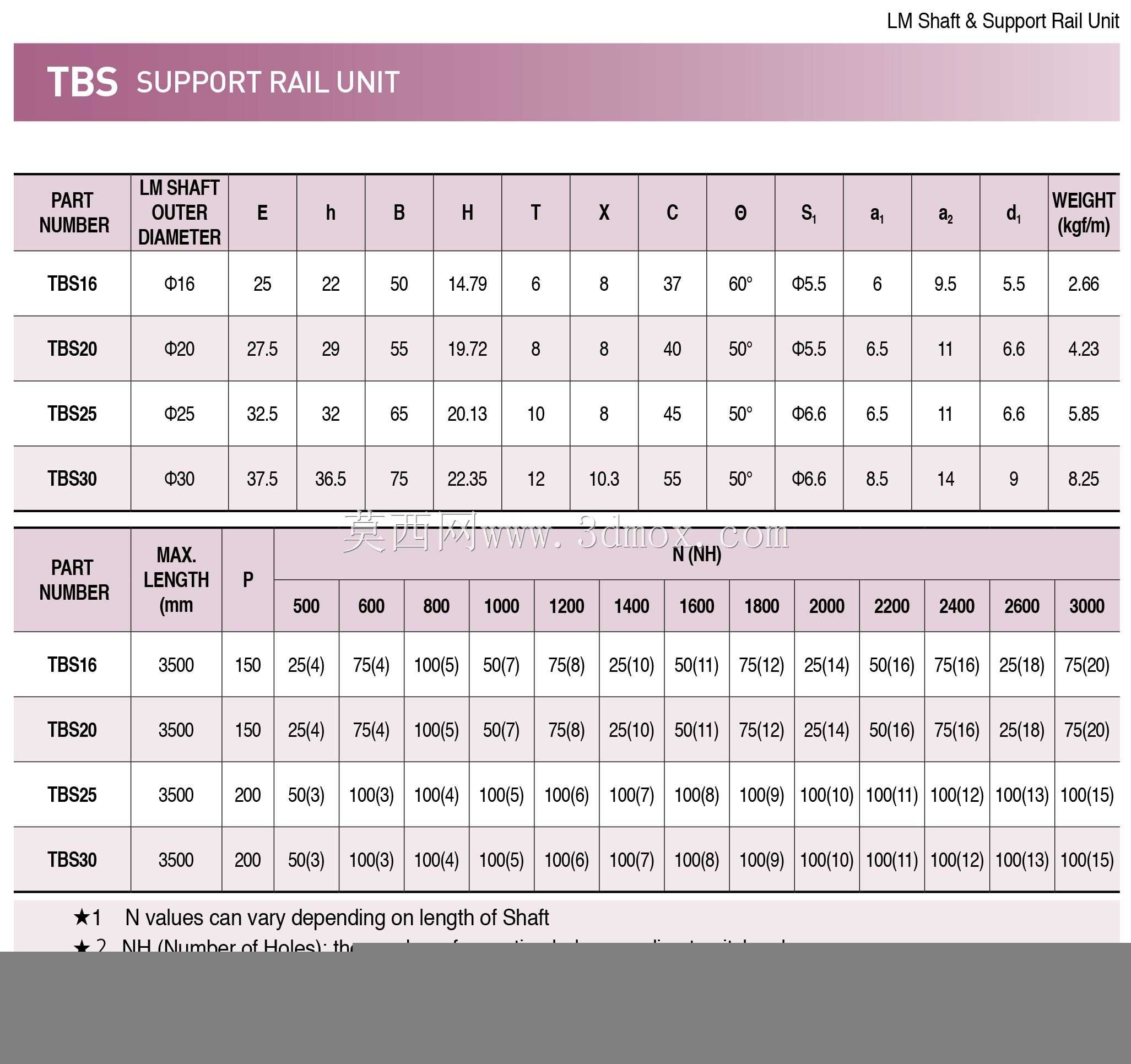

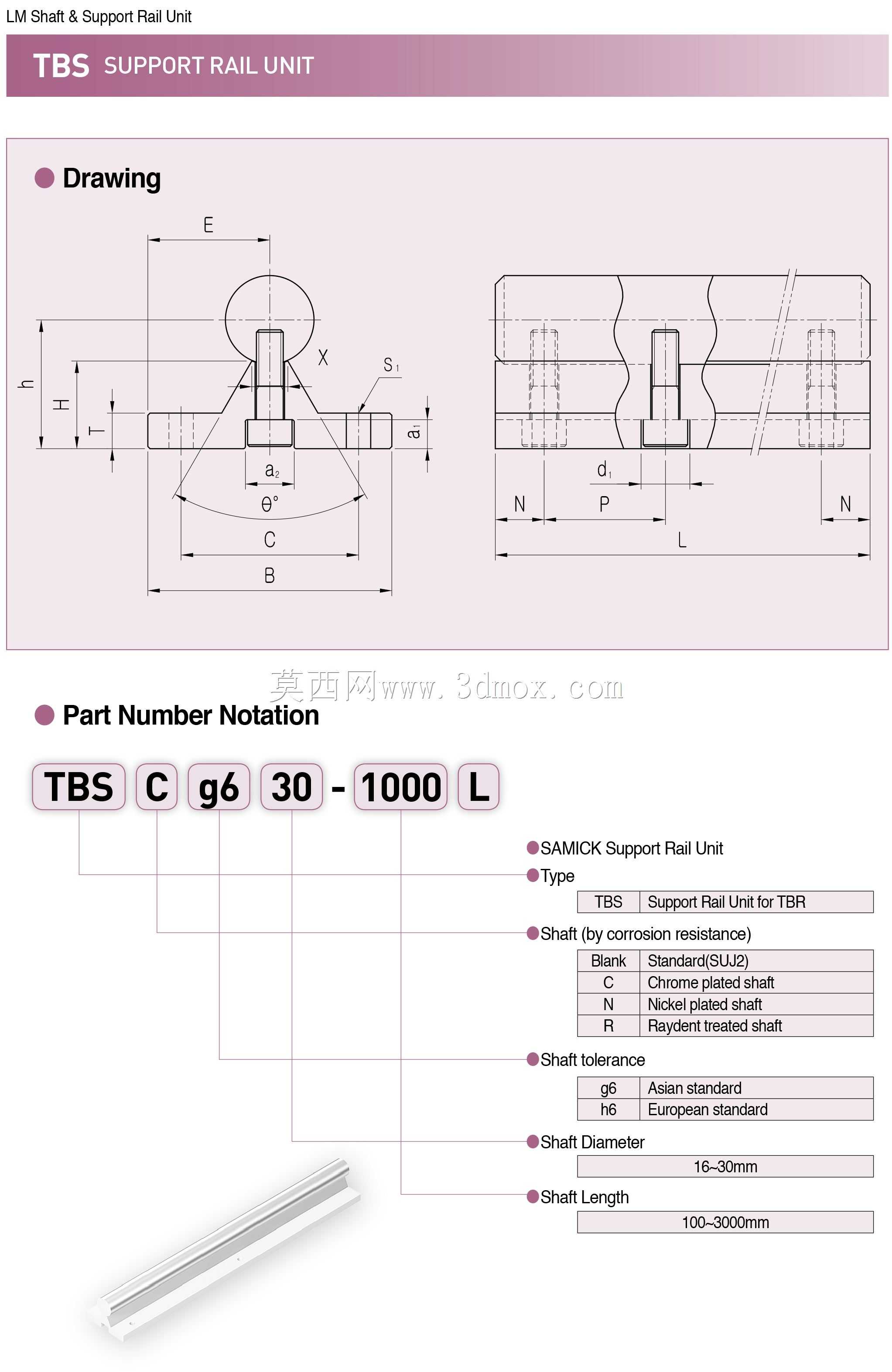

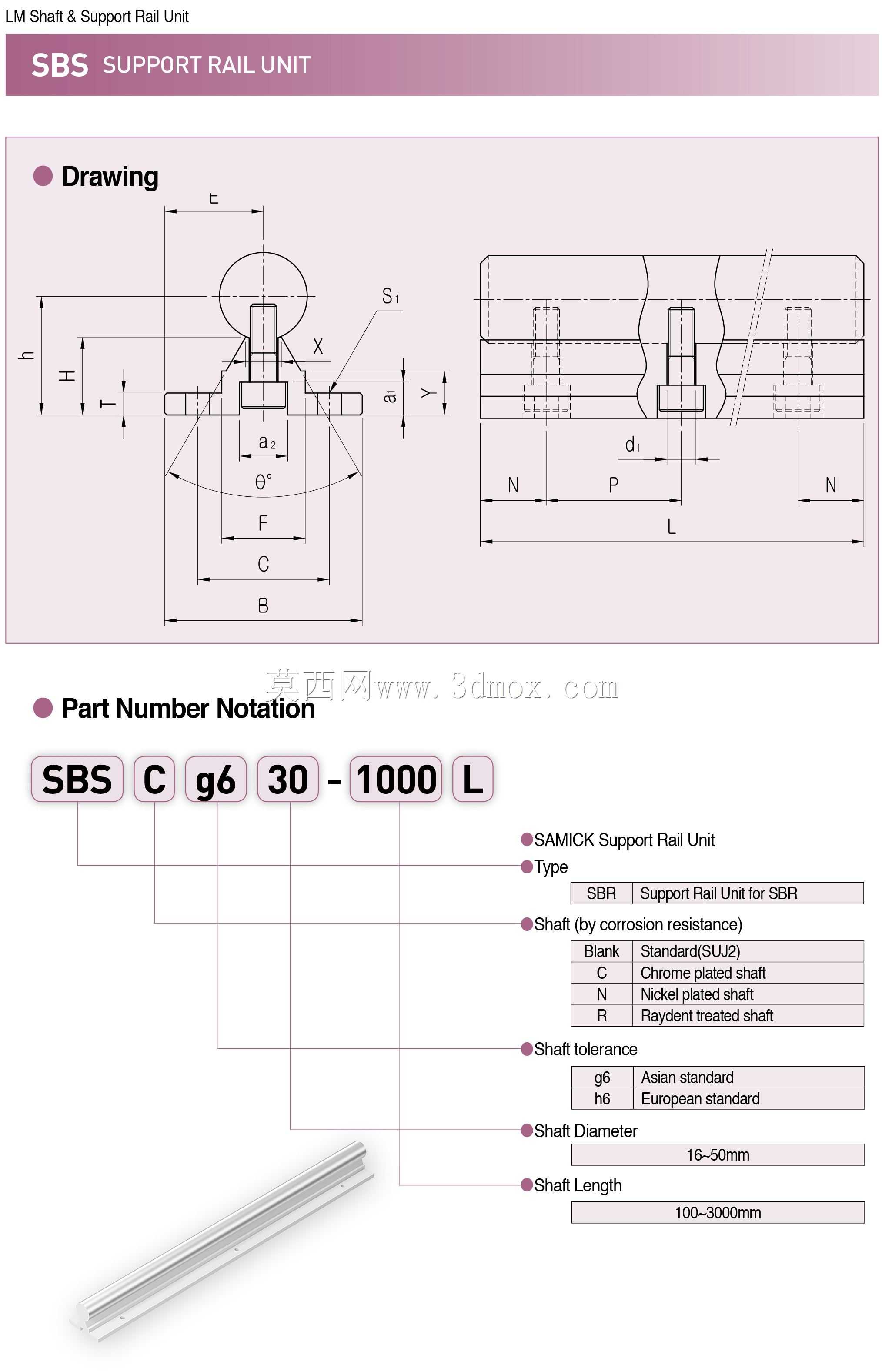

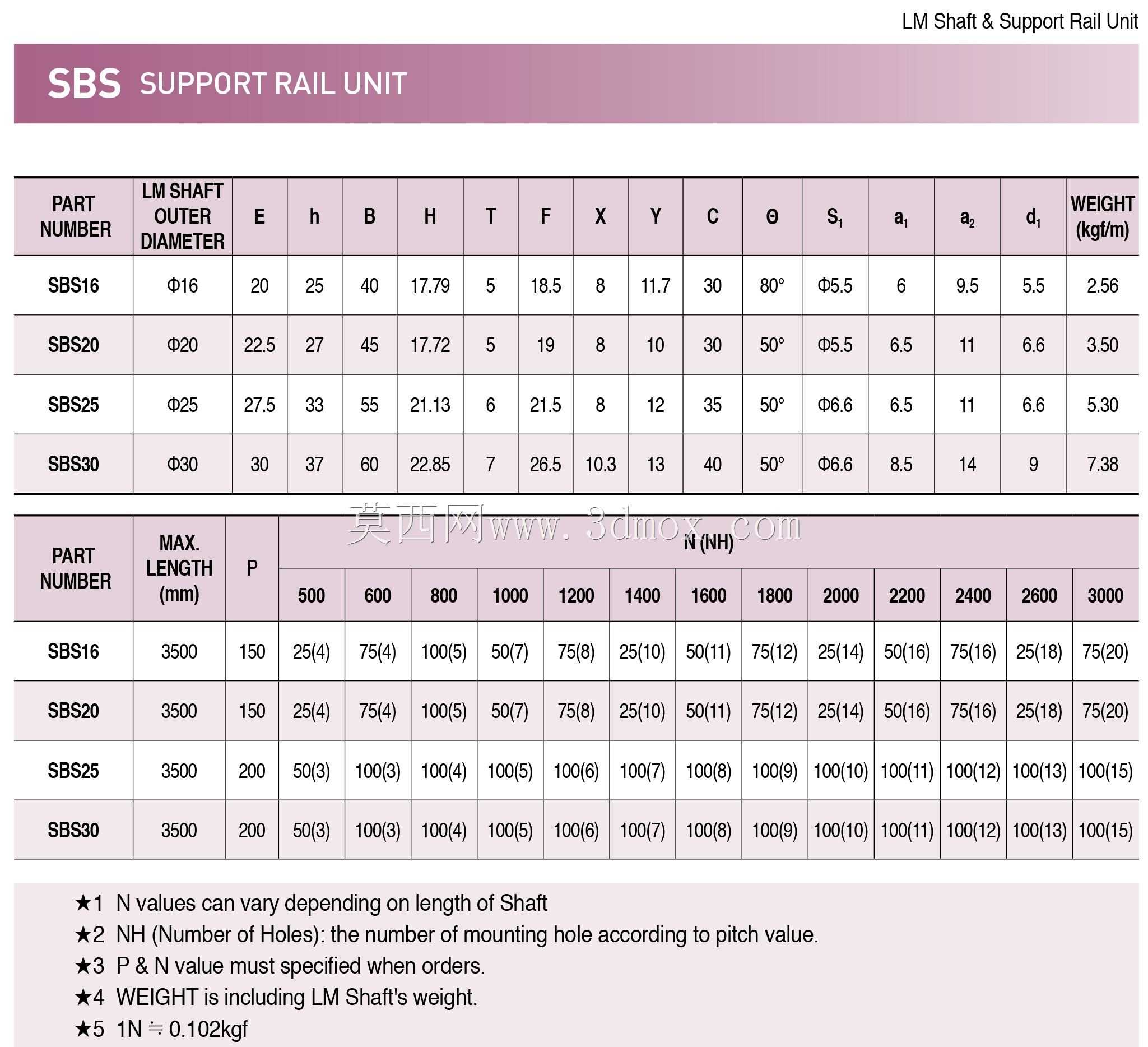

　　外形尺寸与安装边界方面，这款轴承适配20mm直径的标准直线光轴，安装时需要注意配套的轴承座孔要加工出对应开口的避让槽，压紧螺钉的锁紧力矩要控制在合理范围，不能过度锁紧导致轴承内圈变形，影响滚珠的正常循环。安装前要确认轴的表面粗糙度在Ra0.8以下，表面硬度在HRC58-62之间，轴的直线度公差要控制在每米0.1mm以内，否则会导致轴承运行阻力增大，磨损加快。轴承的轴向固定可以采用孔用挡圈或者端盖压紧的方式，不需要额外做特殊的固定结构，和标准闭口轴承的安装方式完全兼容。在实际选型的时候，要根据负载的大小、运行速度、行程长度来确认额定动载荷是否满足使用要求，当存在冲击载荷的时候，建议适当加大轴承的规格选型，或者增加轴承的安装数量来分摊载荷，避免单颗轴承过载损坏。

　　从结构设计的细节来看，这款轴承的开口位置做了加强筋处理，在开口两侧的外圈部分加厚了壁厚，抵消开口带来的刚性损失，在承受垂直于开口方向的载荷时，变形量和同规格闭口轴承的差距控制在5%以内，完全能满足普通工业设备的刚性要求。滚珠的循环回路两端做了圆滑过渡的导向嘴，滚珠在进出承载区的时候不会出现卡顿，运行过程中的噪音更低，在高速往复运动的工况下，不会出现滚珠撞击回路的异响，适合用在对环境噪音有一定要求的车间设备里。密封圈采用双唇口结构，内唇口贴紧轴表面刮除附着的油污和杂质，外唇口贴紧安装座孔阻挡外部杂质进入，双重密封的结构比单唇密封圈的防护效果提升40%以上，能有效延长轴承的维护周期。
