自行车导链器配套滚子螺栓组件

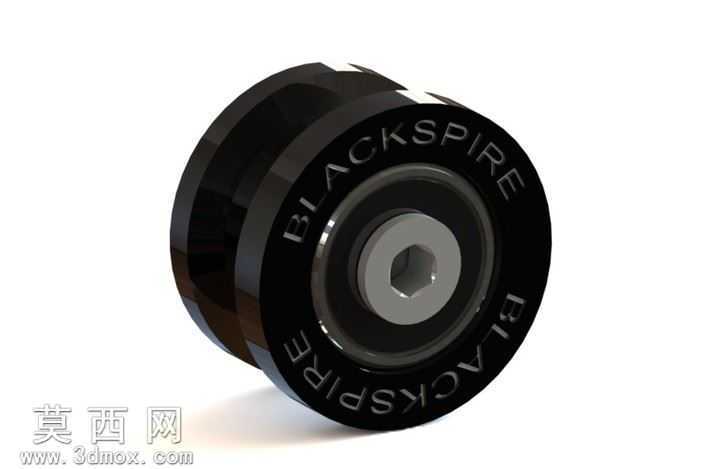

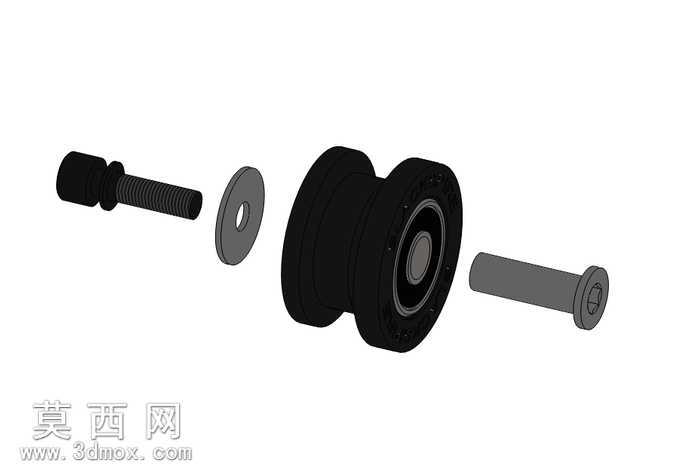

本模型为自行车导链器配套滚子螺栓组件，采用SolidWorks进行全参数化三维建模，建模过程严格参照实物组件的实际尺寸比例，确保各零件维度精度符合真实装配要求。整套组件包含内六角圆柱头轴肩螺栓、平垫片、双列轴承结构滚子、锁紧螺栓四个独立零件，建模时对每个零件的细节特征都做了精细化还原：螺栓部分还原了外螺纹的完整牙型轮廓、头部内六角沉孔的倒角细节，螺纹收尾处的退刀结构也做了符合机械加工规范的处理；平垫片还原了上下端面的平面度特征与内孔的倒角过渡；滚子主体采用分层结构建模，外层为耐磨工程塑料材质的轮体，中间嵌入双列深沟球轴承结构，建模时还原了轴承内外圈的滚道轮廓、滚动体的均匀排布特征，以及轮体与轴承外圈的过盈配合贴合结构，轮体两侧的法兰挡边也做了对应厚度与圆角的还原，避免导链过程中链条脱出。材质渲染阶段，为螺栓、垫片等金属零件赋予了发黑处理的碳钢材质，调整了金属粗糙度参数还原哑光发黑的表面质感，为滚子外层赋予了黑色耐磨尼龙材质，调整漫反射与高光参数还原工程塑料的半哑光质感，轴承部分的金属滚动体与保持架则赋予了亮面轴承钢材质，区分不同零件的材质视觉差异。装配阶段严格按照实物的装配逻辑完成配合：锁紧螺栓穿过平垫片后穿入滚子中心轴承内孔，末端与轴肩螺栓完成螺纹配合，各零件间的同轴度、配合间隙都参照真实装配公差设置，确保模型可直接用于虚拟装配验证、结构干涉检查，也可导出工程图用于零件加工参考。设计初衷是为自制自行车导链器提供精准的配套零件参考，模型还原了实物的所有装配与结构特征，可直接用于自行车改装配件的设计验证、3D打印样件制作参考，也可作为机械专业紧固件、轴承组件装配的教学演示模型使用。
