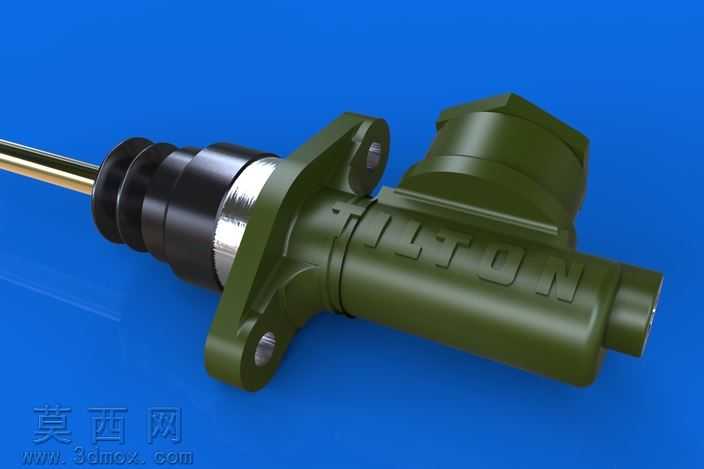

Tilton76系列液压制动主缸三维结构设计

本作品为Tilton76系列制动主缸的三维参数化建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了该款主缸的全部结构细节。建模阶段首先梳理主缸的功能逻辑与装配层级，将整体结构拆分为缸体主体、顶部注油口密封端盖、安装固定法兰、推杆防护套、输出推杆、内部油路通道几个核心模块，采用自底向上的建模思路逐一完成各零件的特征构建。缸体主体作为核心承载部件，建模时重点还原了表面的品牌标识压印、安装耳的定位孔位、侧向油口的内螺纹结构、缸筒内壁的高精度配合面特征，通过拉伸、切除、扫描等基础特征完成主体轮廓构建后，对安装棱边做了符合工艺要求的圆角过渡处理，还原了压铸零件的真实工艺特征。顶部注油口的六角密封端盖单独建模，还原了端盖的防滑棱边、密封胶圈的安装槽结构，材质上区分了端盖的金属质感与密封件的橡胶材质属性。安装法兰部分重点校准了两个安装孔的中心距与孔位公差，还原了法兰面与缸体衔接处的加强筋结构，保证安装结构的强度还原度符合真实产品的设计逻辑。输出推杆部分还原了杆身的圆柱度特征、端部的连接结构，推杆外侧的波纹防护套采用扫描放样特征完成，还原了防护套的褶皱伸缩结构，材质上赋予橡胶类的哑光黑材质，与金属推杆的亮面金属质感形成明确区分。材质渲染阶段针对不同零件做了精细化的材质匹配：缸体主体采用黑色增强尼龙材质，调整了材质的粗糙度与细微颗粒感，还原工程塑料的哑光质感；金属推杆与端盖采用镀锌钢材材质，添加了细微的金属反光与表面轻微的使用痕迹质感；密封胶圈与防护套采用丁腈橡胶材质，调整了材质的漫反射参数，还原橡胶件的柔和哑光效果。结构设计上完整还原了该款主缸1.1英寸缸径的核心参数，适配制动踏板或液压手刹的安装逻辑，可直接用于制动系统的装配验证、安装干涉检查、制动管路布局模拟等场景，模型的各零件间保留了真实的装配间隙与配合关系，可支持后续的运动仿真、结构受力分析等拓展应用。
